ZYNQ linux uart16550使用

已于 2024-06-30 17:36:33 修改
阅读量1.3k 收藏 17
点赞数 8
文章标签： linux fpga开发
于 2024-06-30 17:32:51 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_48901126/article/details/140083280
版权

本文是基于Vivado2018.3和petalinux2018.3进行设计的

1 block design设计

创建vivado工程，添加zynq系统核，选择需要的功能，对参数进行设置

添加uart16550 ip核，连接sin(输入rx),sout(输出tx)，可以使用自动连接

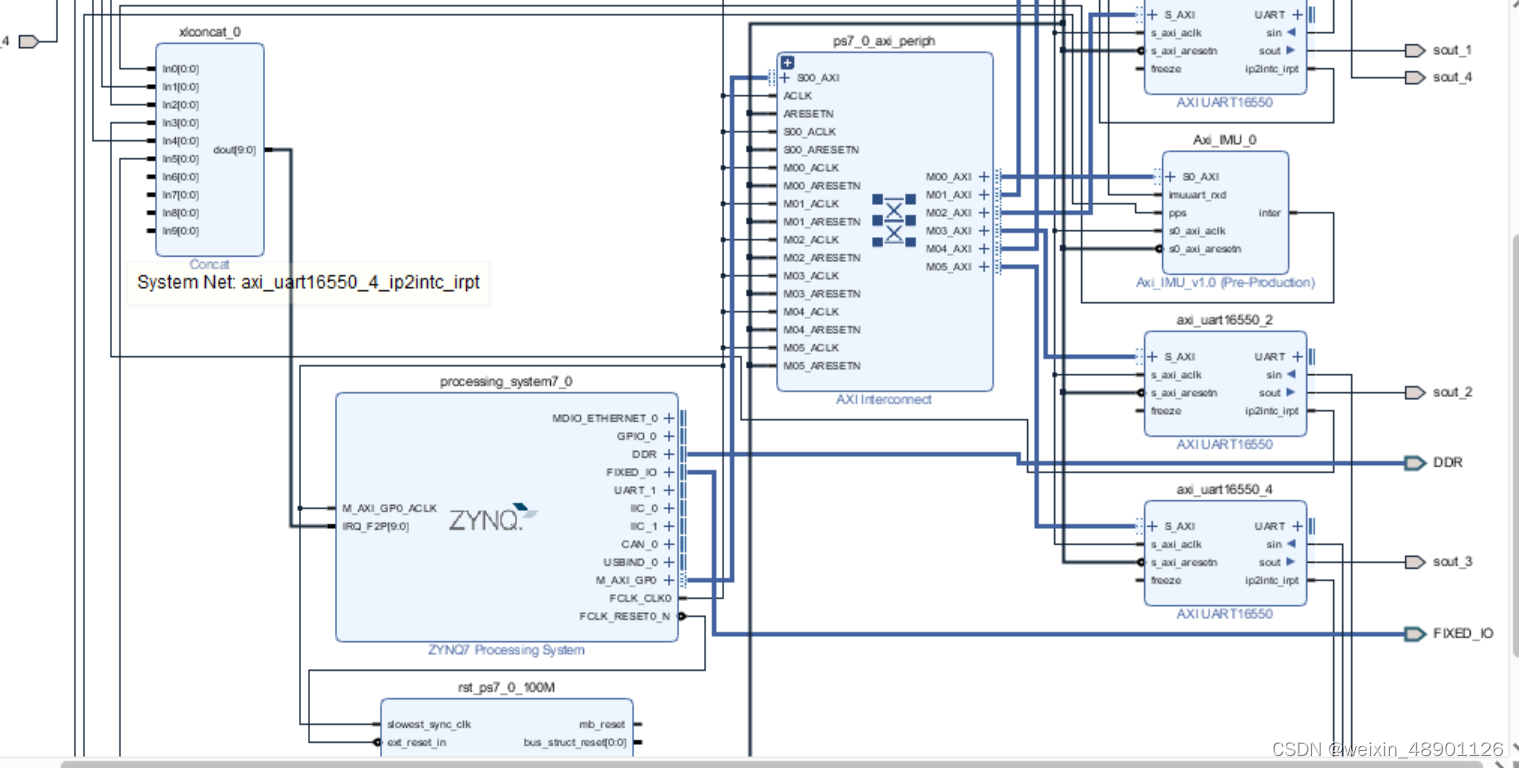

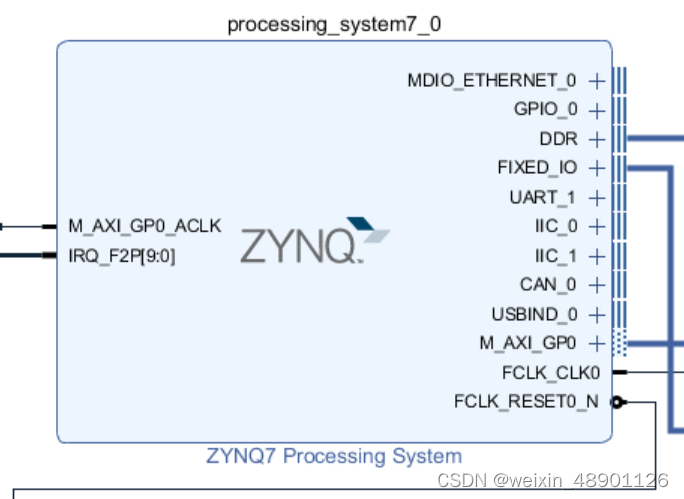

连接完成后如下图所示

仿真综合生成比特流后，File-export-export hardware,将导出的hdf文件发送到linux环境下。

2petalinux设计

本章请参考正点原子《领航者ZYNQ之嵌入式Linux开发指南_V2.2》第20章

感谢正点原子  ZYNQ领航者V2开发板 — 正点原子资料下载中心 1.0.0 文档

创建工程，读取hdf文件，生成设备树文件，内
