一、GPIO类

如下图：芯片输出高电平/3.3V，LED亮；当芯片输出低电平，则LED暗

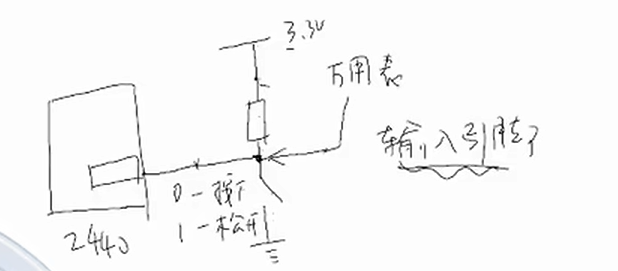

如下图：输入引脚，当开关闭合，则输入为低电平/0V，当开关打开，则输入为高电平/3.3V

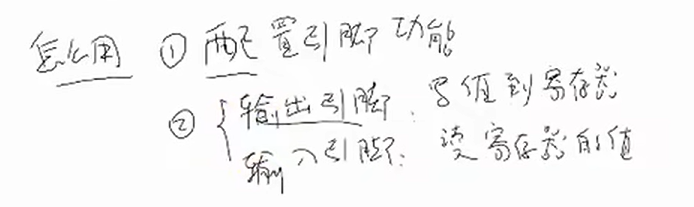

现在的引脚都是既可以做输出/也可以做输入，怎么做？做输出引脚用，则写值到某寄存器；如果做输入引脚用，则从某寄存器读值。

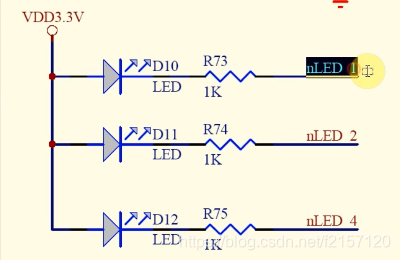

如下图，如果想让LED等亮，则配置nLED1引脚输出低电平，灭则配置nLED1引脚输出高电平 3.3V

nLED1接到2440芯片的GPF4引脚，
