本文探讨了基于寄存器与固件库在STM32 LED流水灯编程的区别，介绍了STM32的USART通信程序配置及验证过程。同时，文章详细阐述了C程序中变量的地址空间，包括栈、堆、全局变量的分配，并通过实例展示了STM32中不同类型的变量地址变化。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、基于寄存器与基于固件库的stm32 LED流水灯例子的编程方式的差异

两个使用的角度不同：
固件库的特点就是简单、易于理解、资料多，等有一定的基础再用寄存器。
寄存器更贴近底层，对外设的工作原理和运行机理会有更深的理解。

二、STM32的USART窗口通讯程序

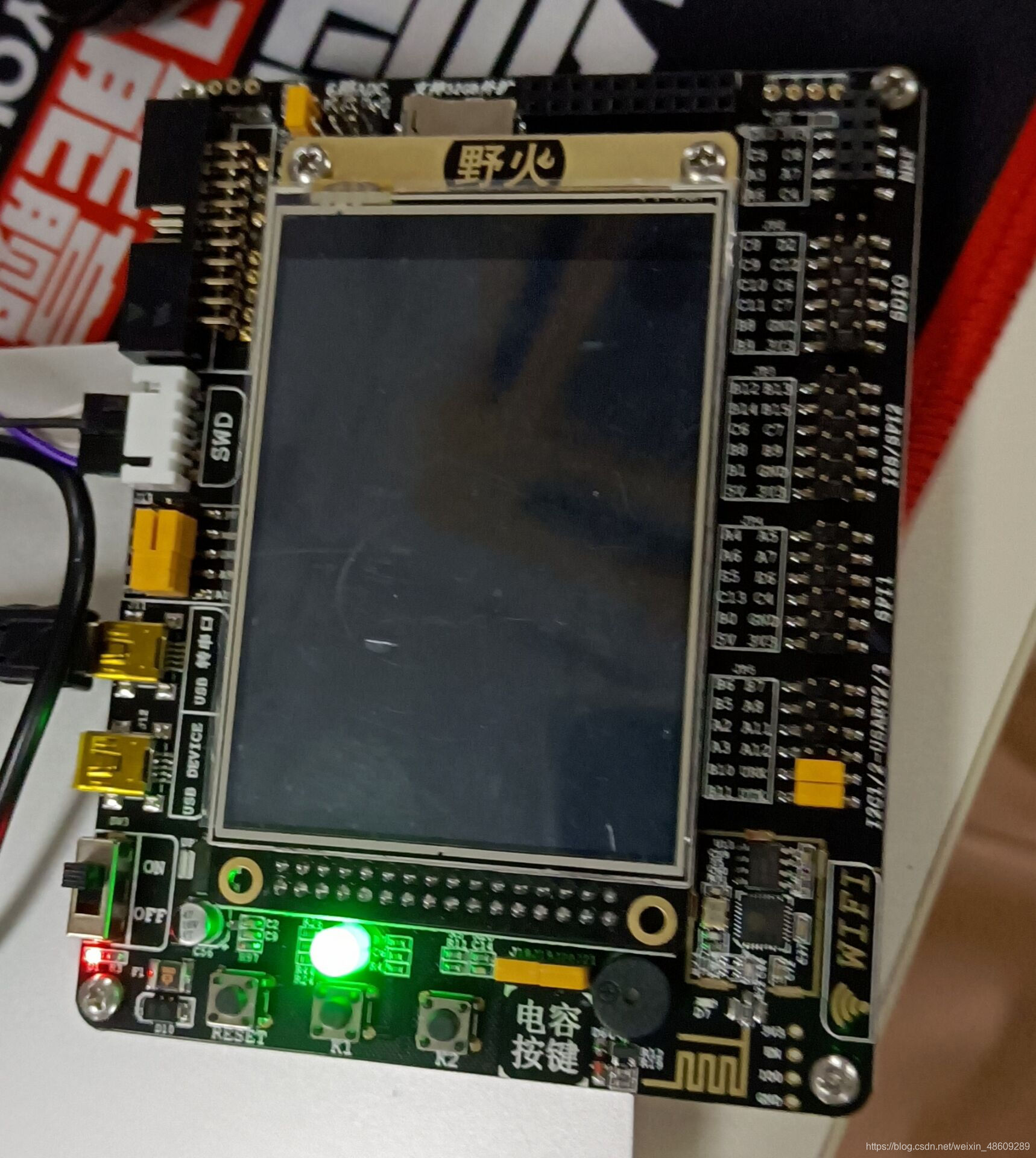

用usb线把stm32开发板和电脑相连接，stm32端连接的 ‘usb转串口’这个接口，再打开stm32开关
在这里插入图片描述

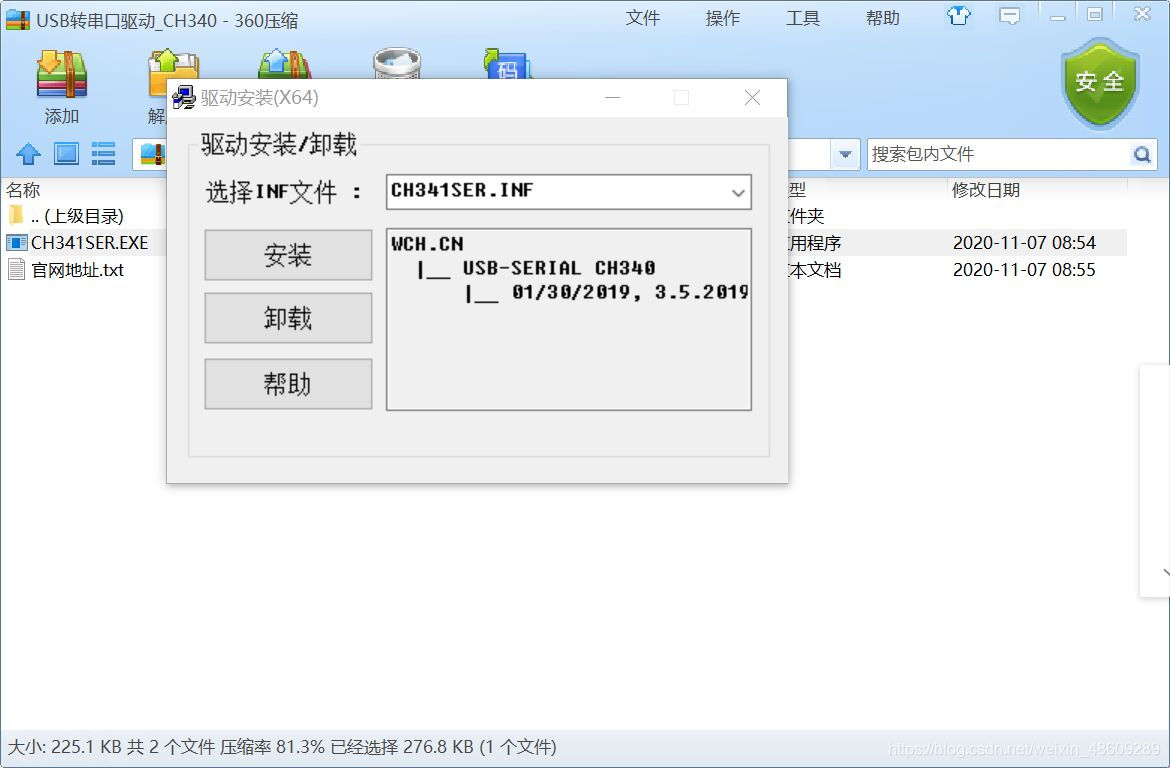

连接过后打开CH341SER.EXE，点击安装

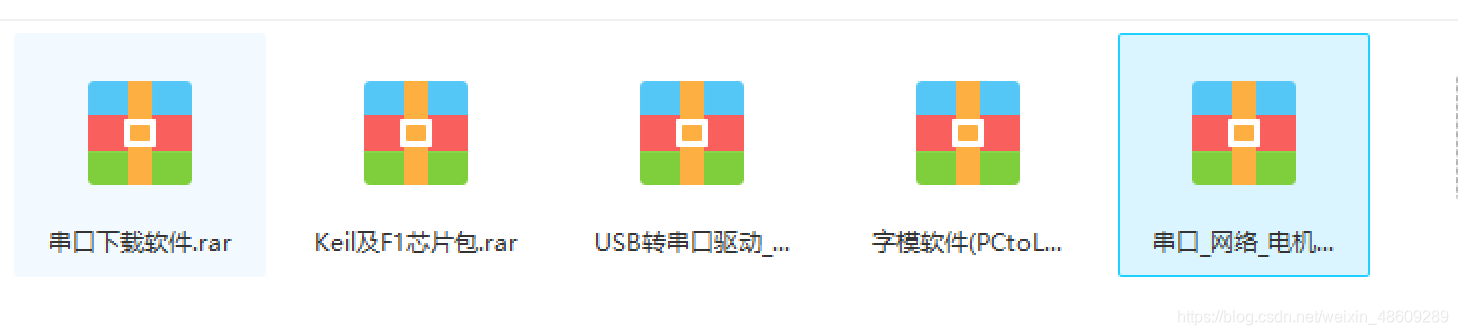

在野火资料包里下载野火串口调试助手，位置如下：

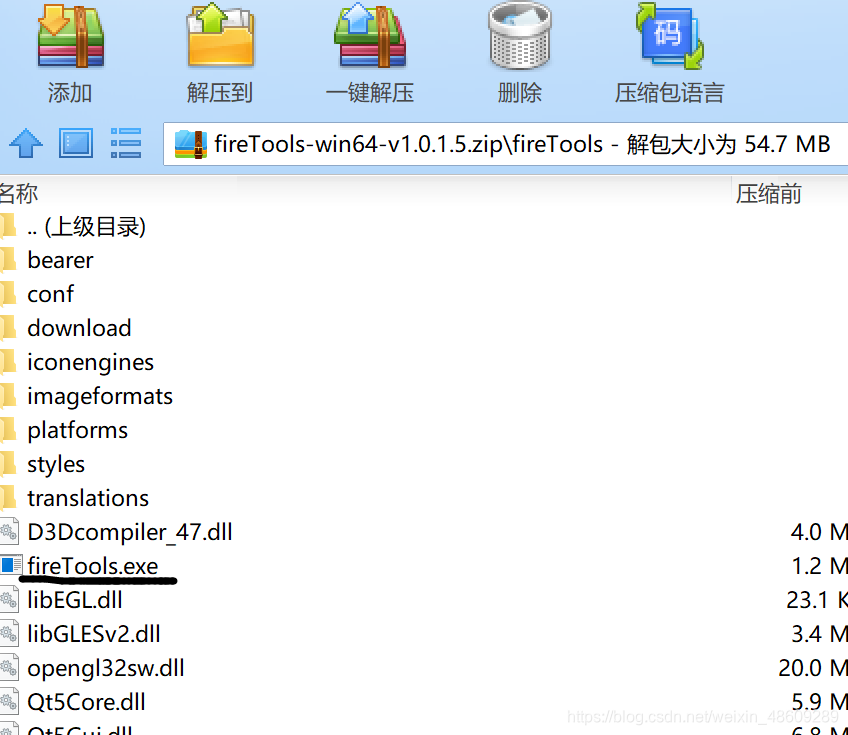

下载完成后解压打开如下软件：

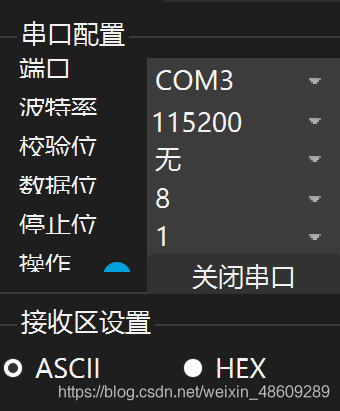

此时显示设置串行口调试设置波特率为115200，1位停止位，无校验位如下：
在这里插入图片描述

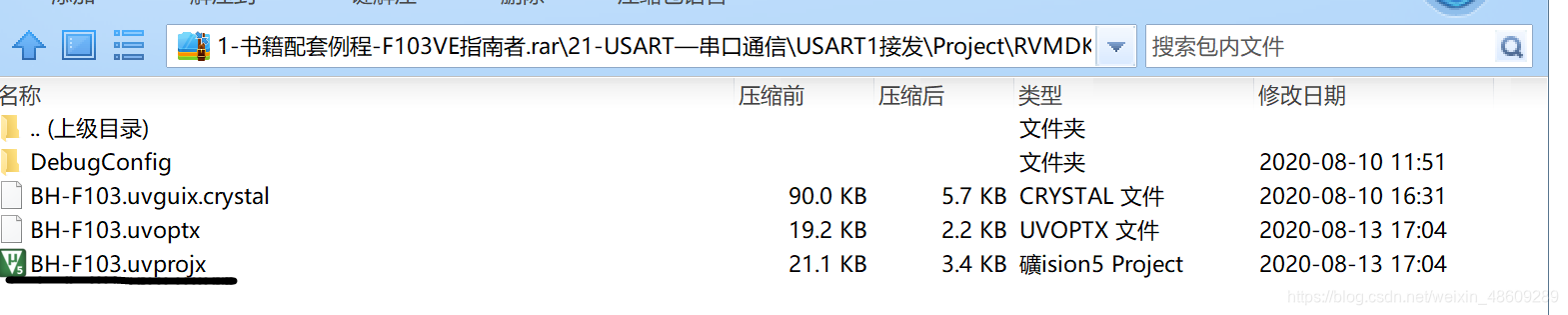

串口通信的验证，打开官方资料库中的文件：

打开keil5，需要修改具体程序代码，修改后的源文件代码如下：
（1）修改stm32f10x_it.c文件的串口中断服务函数：

int i=0;
uint8_t ucTemp[50];
void DEBUG_USART_IRQHandler(void)
{

	if(USART_GetITStatus(DEBUG_USARTx,USART_IT_RXNE)!=RESET)
	{

		ucTemp[i] = USART_ReceiveData(USART1);
	}
  if(ucTemp[i] == '!')
	{

		if(ucTemp[i-1] == '2'&&ucTemp[i-2] == '3'&&ucTemp[i-3] == 'm'&&ucTemp[i-4] == 't'&&ucTemp[i-5] == 's'&&ucTemp[i-6] == ' ')
			if(ucTemp[i-7] == 'p'&&ucTemp[i-8] == 'o'&&ucTemp[i-9] == 't'&&ucTemp[i
