局域网基本原理

使用的协议及线程

物理层

双绞线（异类直连，同类交叉）
线序：T568A T568B
线型：直连线 交叉线

同轴电缆

光纤
多模光纤
单模光纤

无线电

数据链路层

以太网 唯一事实标准
令牌环 淘汰
FDDI 光纤分布式接口 淘汰

网络层

IP 唯一事实标准
IPX 淘汰
Apple talk 淘汰

局域网设备

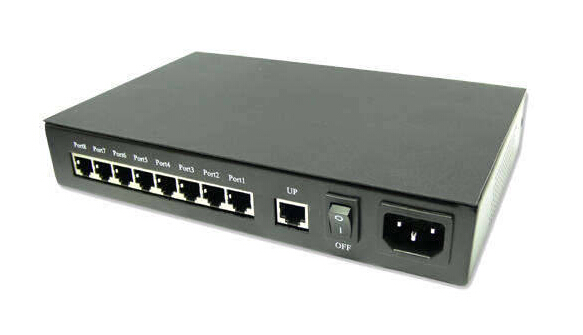

集线器

内部为总线型拓扑（总线型拓扑有的缺点集线器同样也有：任意时间只能由一台主机占用总线）连接的设备位于同一冲突域（设备发送数据会产生冲突的网络范围，集线器的所有接口在同一个冲突域，交换机的每个接口都是一个独立的冲突域）
工作在物理层，没有任何的寻址能力，所有数据广播式转发

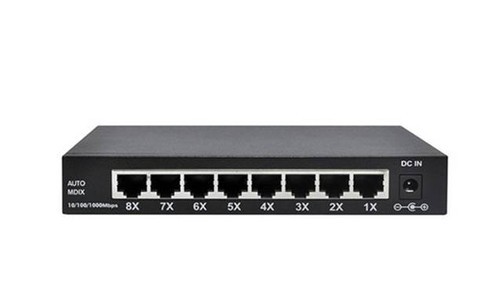

交换机

外观上，和集线器差不多
在交换机内部，每两个接口都有一条独立的链路
工作在数据链路层的设备，基于mac地址寻址，数据可以单点转发（交换机里有CPU和一张mac地址表）

CSMA/CD

CSMA/CD即载波侦听多路访问/冲突检测，是广播型信道中采用一种随机访问技术的竞争型访问方法，具有多目标地址的特点。它处于一种总线型局域网结构，其物理拓扑结构正逐步向星型发展。CSMA/CD采用分布式控制方法，所有结点之间不存在控制与被控制的关系。
