一.三层交换机
【1】三层交换机：三层交换机通过硬件来交换和路由选择数据包。三层交换就等于是二层交换加上三层转发。交换机机具备路由功能，所以两个VLAN之间可以互相访问，每一个VLAN虚接口就是该网段的网关。
【2】交换机的使用体系：

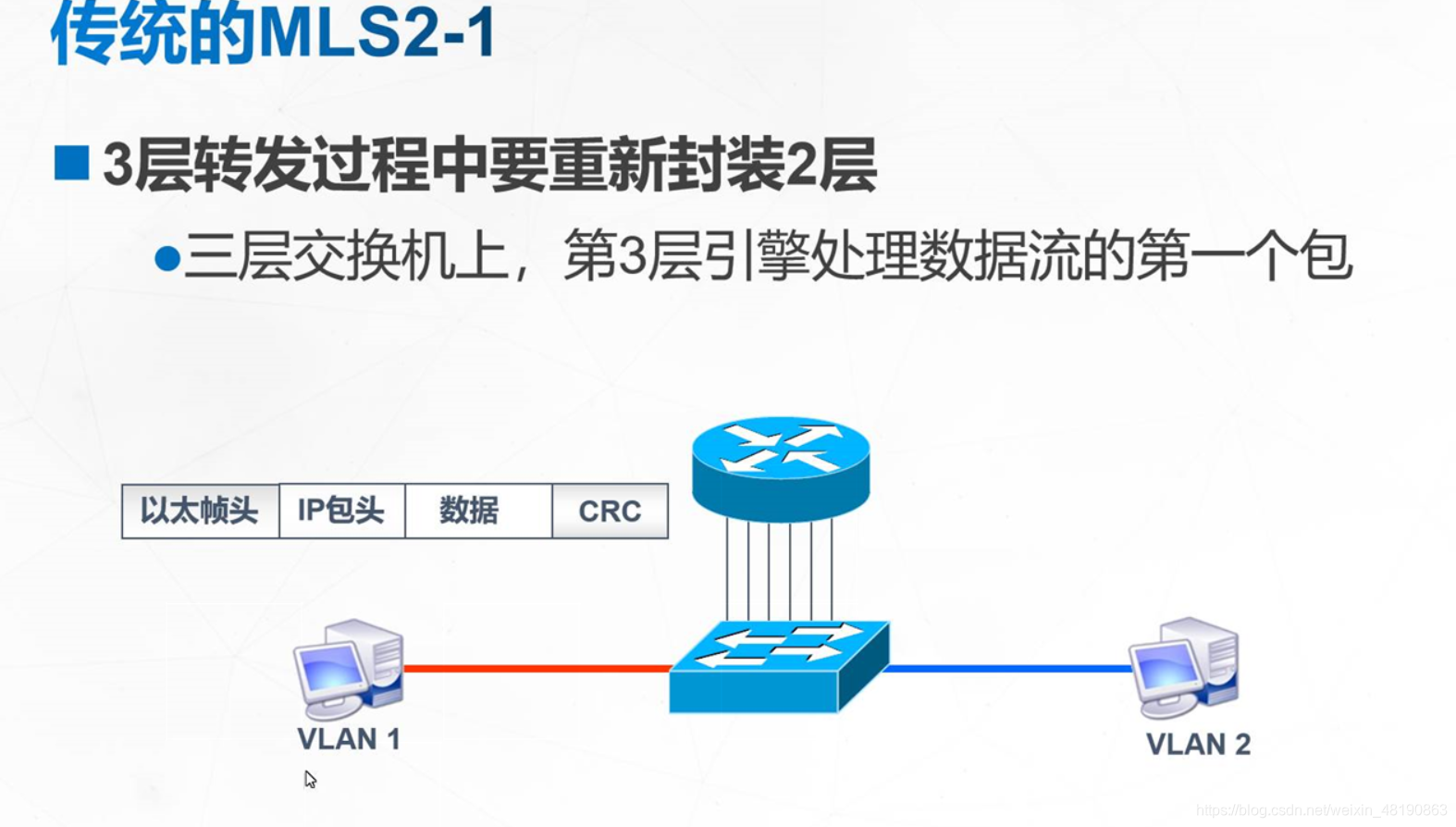

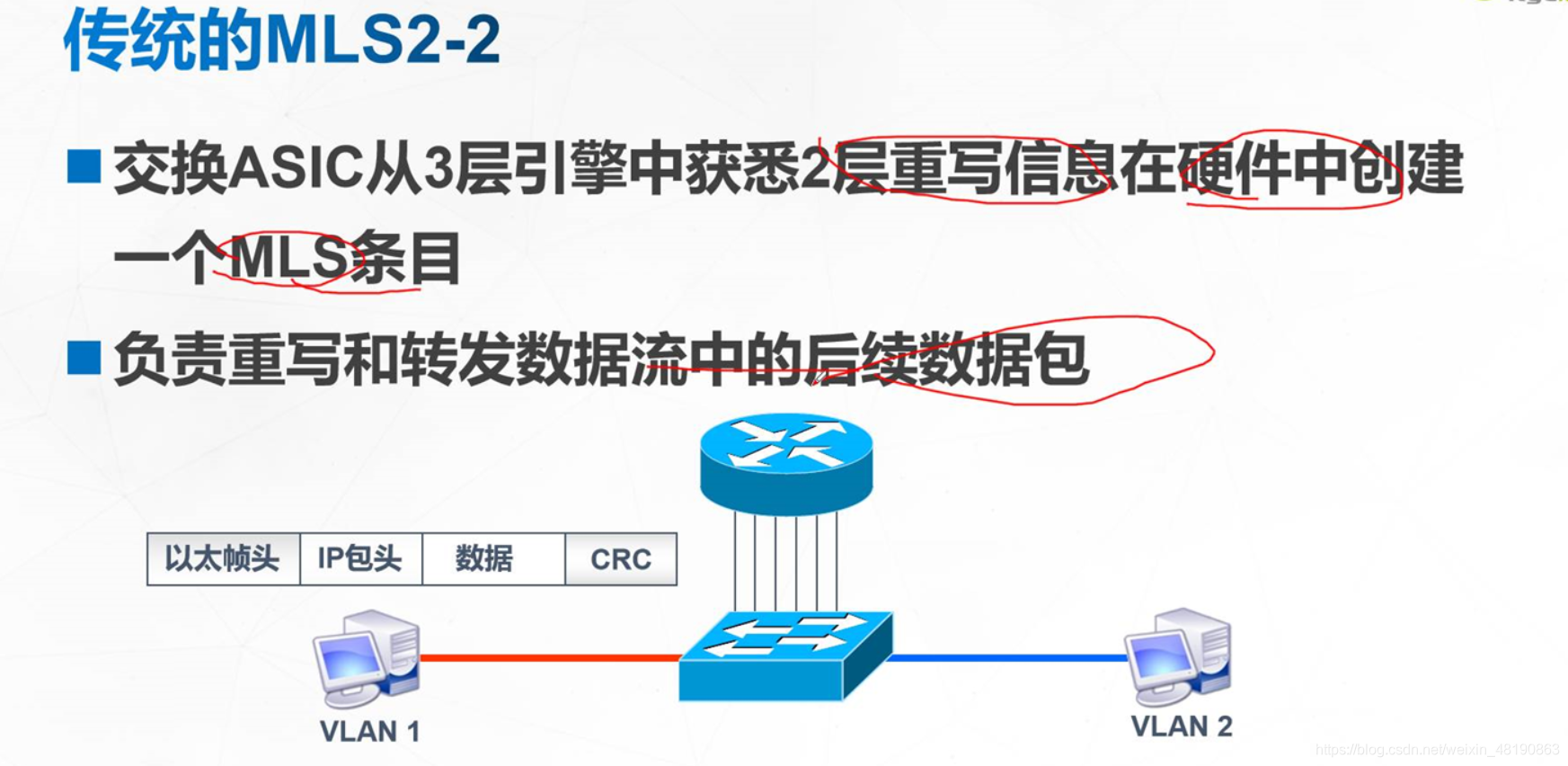

1.传统的MLS

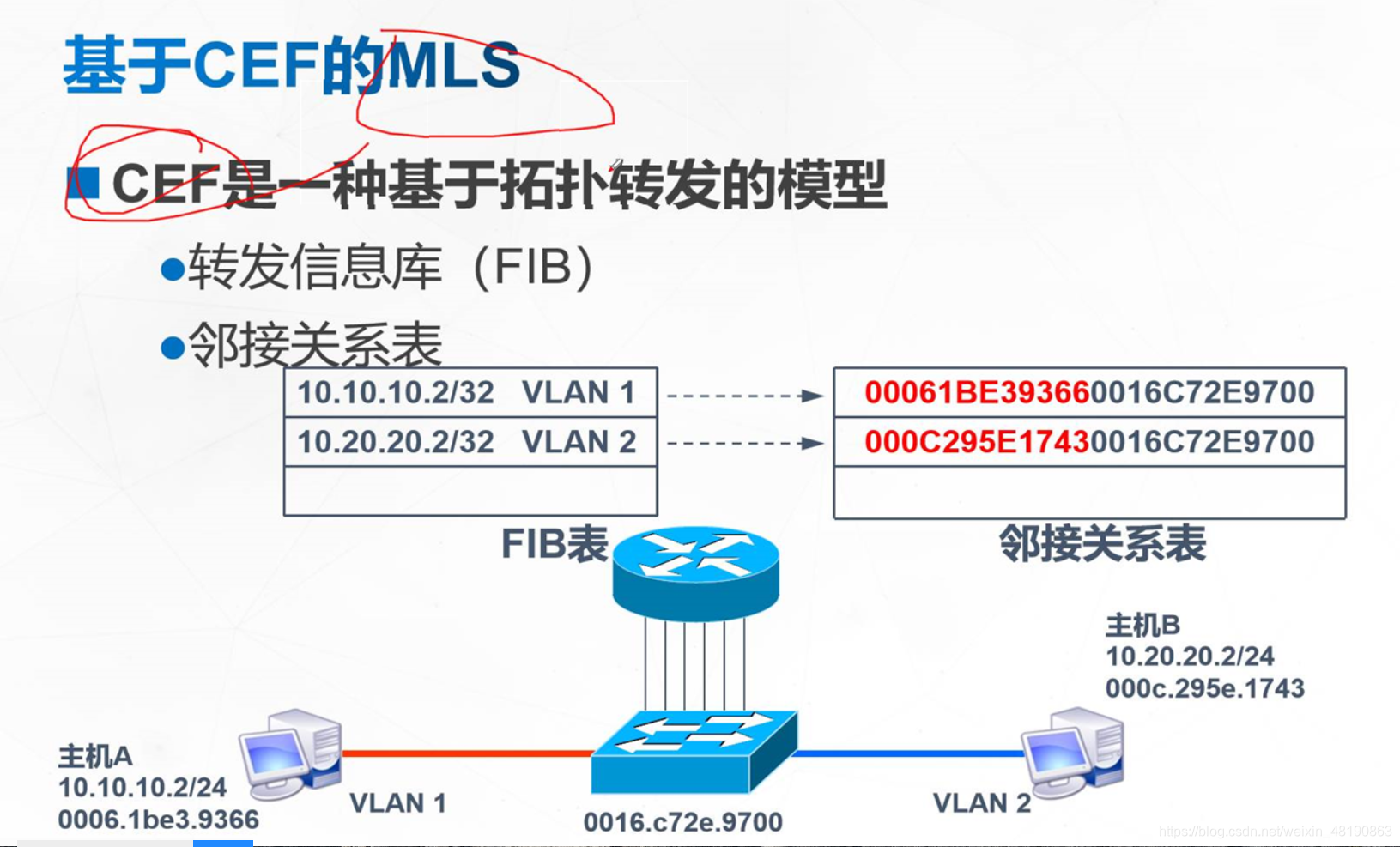

2.基于CEF的MLS体系结构

二.链路聚合

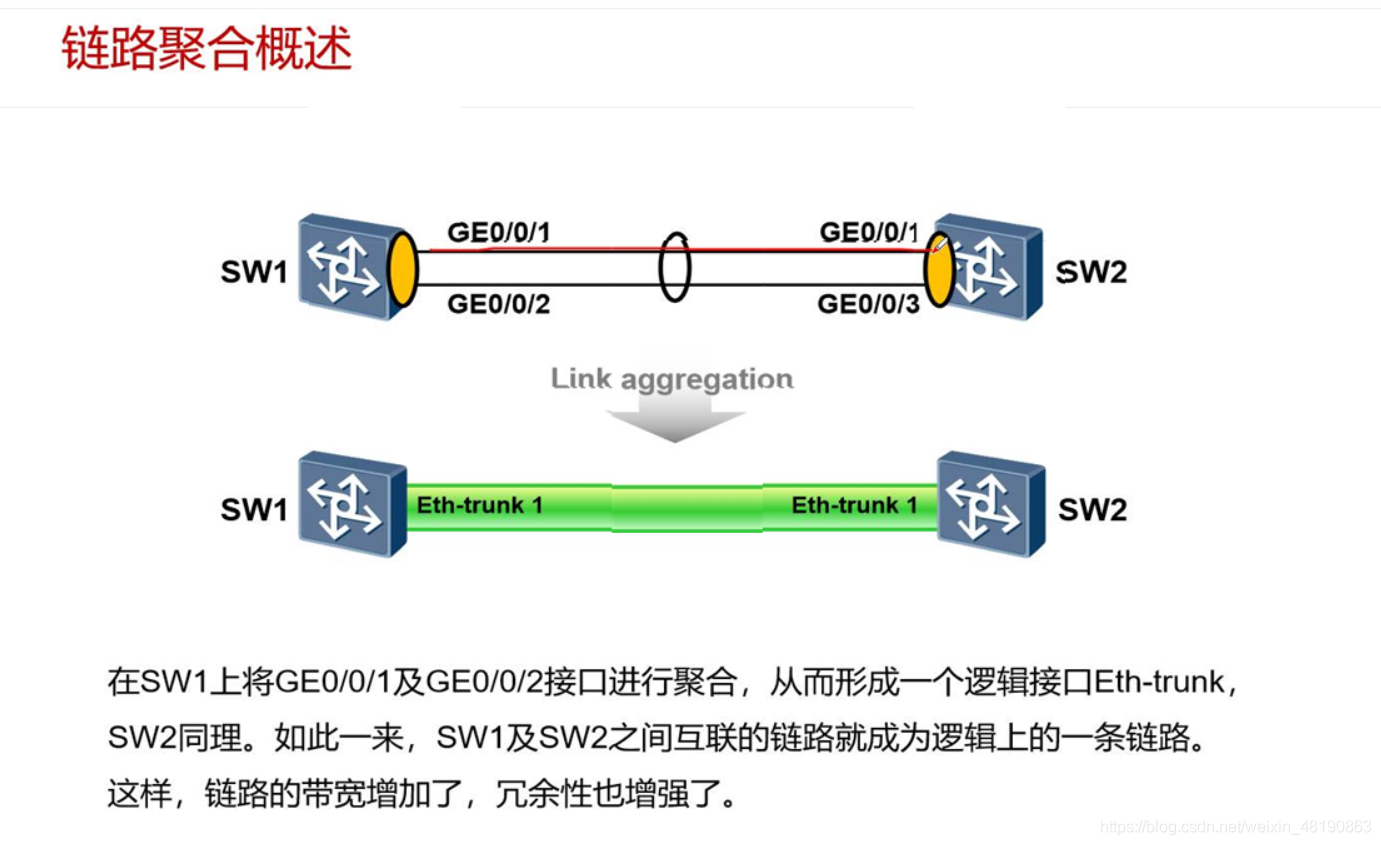

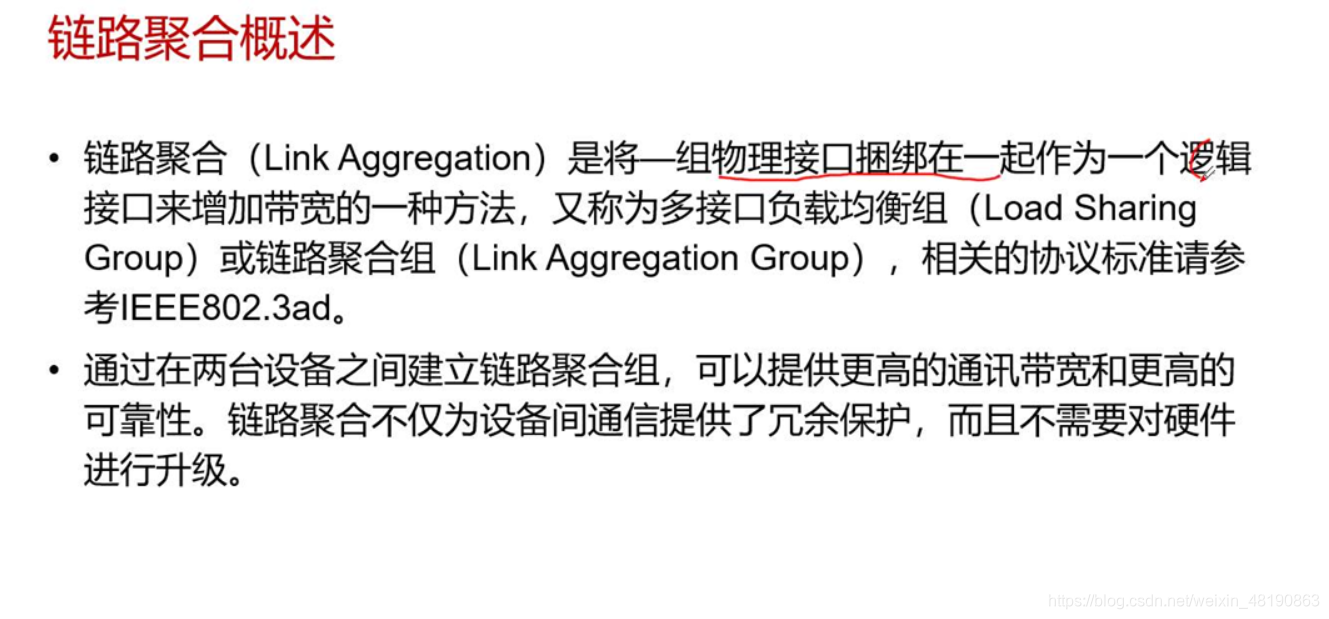

1.链路聚合概述

2Eth-trunk的工作模式
【1】Eth-trunk的工作模式有两种，手工负载分担模式，lacp模式

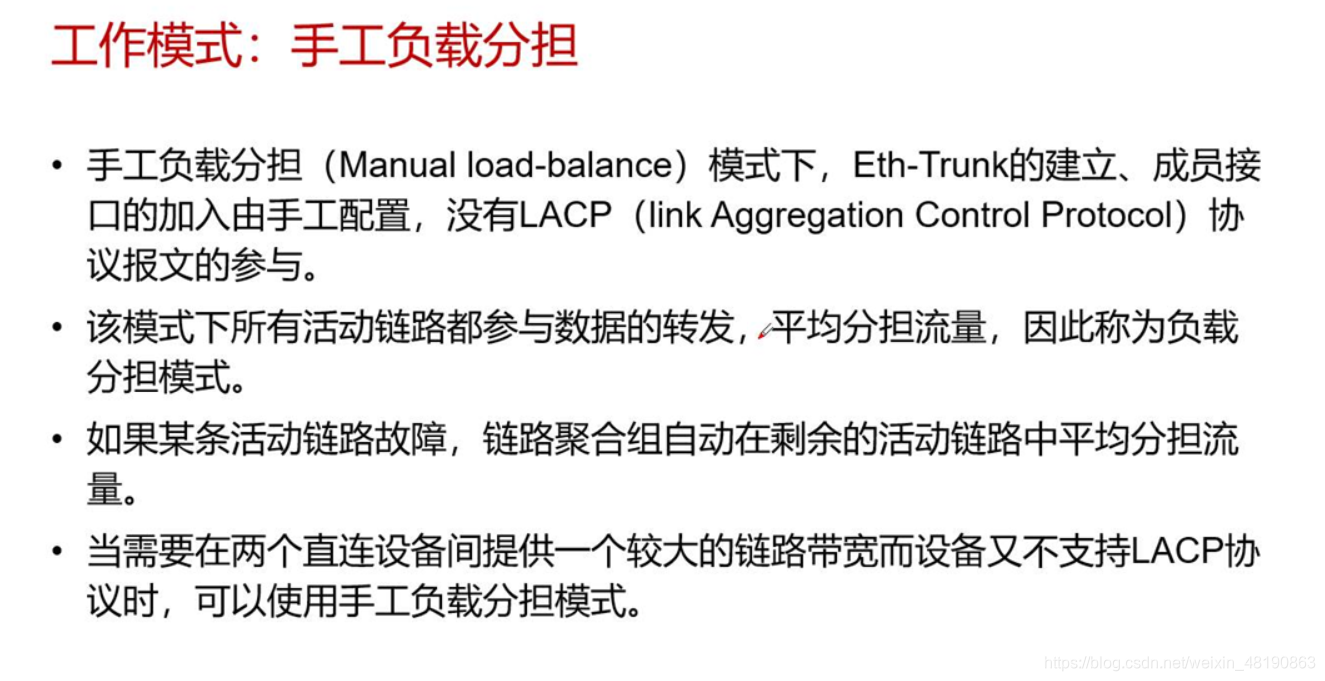

【2】手工负载分担

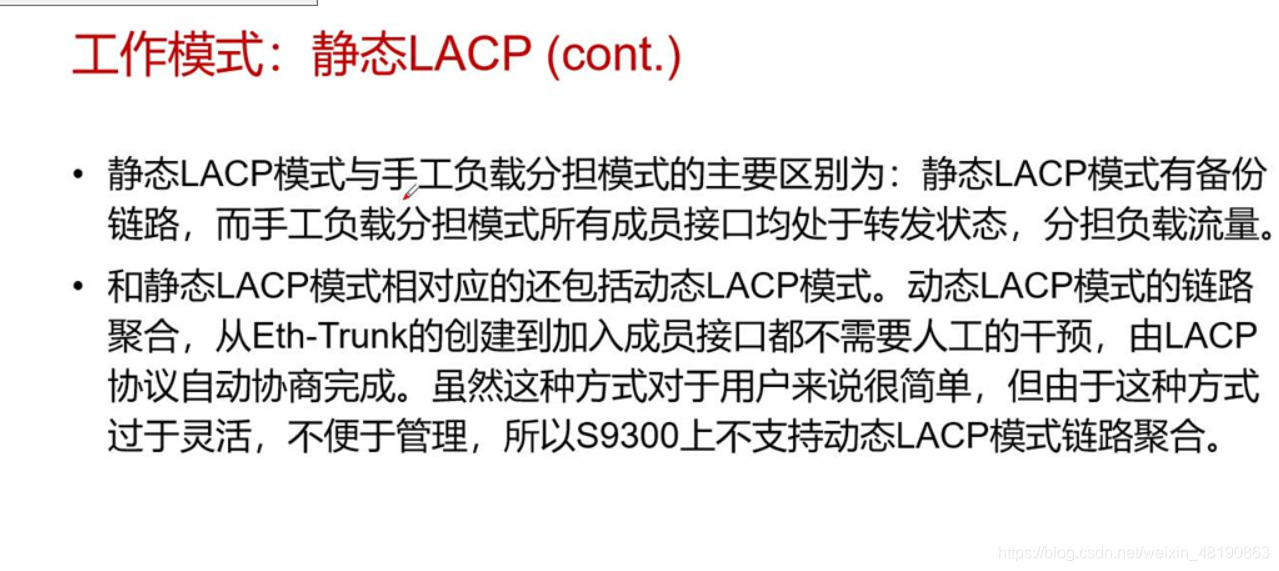

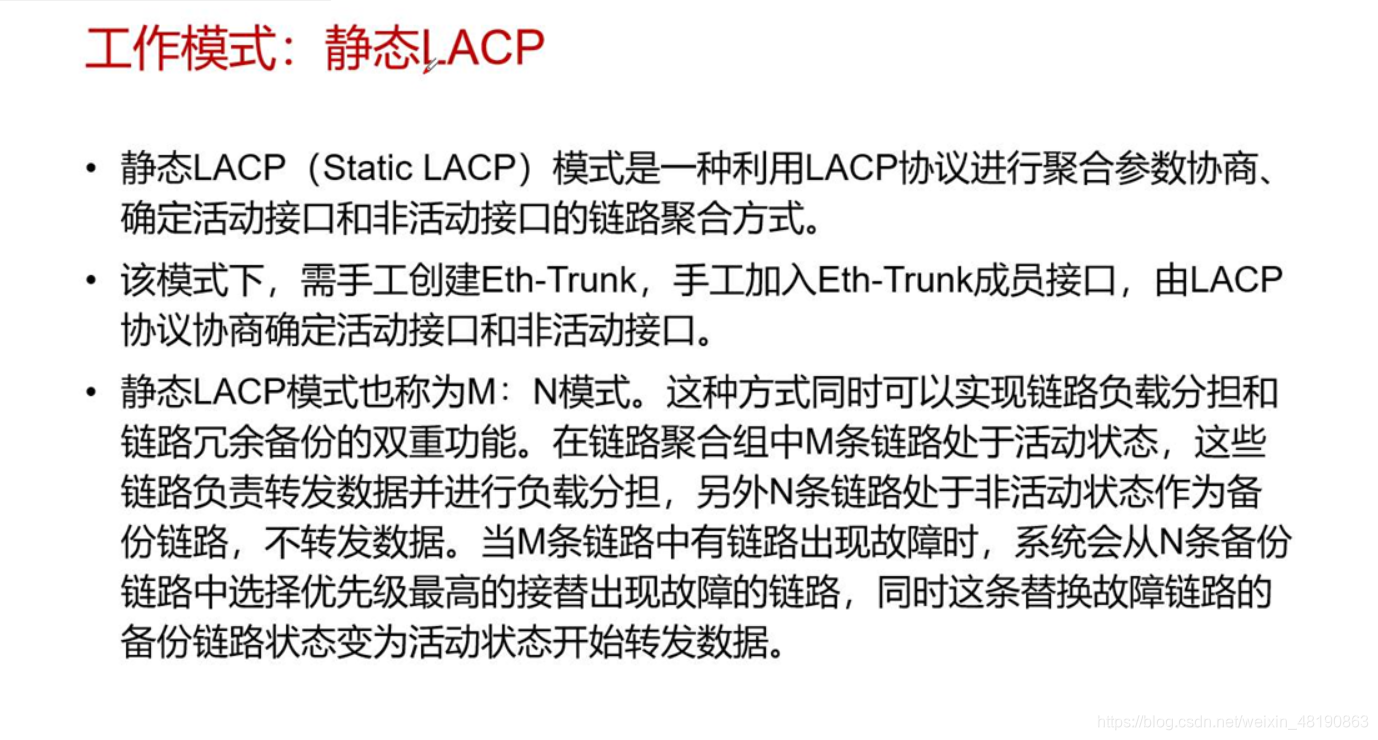

【2】静态LACP

三.解析配置三层交换机和链路聚合的实验

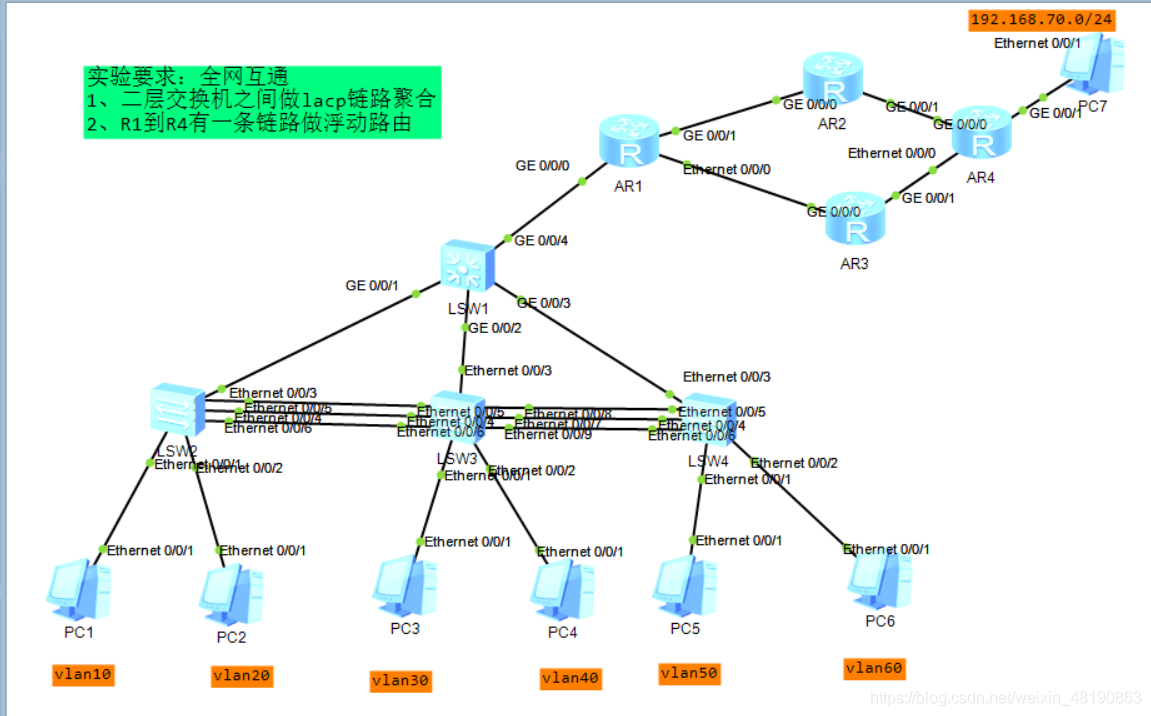

实验思路：分别在交换机LSW2,LSW3,LSW4配置VLAN虚接口， Vlanif10,20,30,40,50,60,该虚接口的IP地址为PC1至PC6的网关地址，在交换机LSW2和交换机LSW3设置链路聚合Eth-truck1,在交换机LSW3和交换机LSW4设置链路聚合Eth-truck2,在交换机LSW1新建一个VLAN虚接口对应接口 g0/0/4,其他路由器配置静态路由即可。
用到的命令以SW2，E0/0/1接口，为例子

<Huawei>system-view
[Huawei]sysname SW2
[SW2]VLAN  BATCH 10 20
[SW2]int vlanif 10
[SW2-Vlanif10]ip  address 192.168.10.1 24
[SW2-Ethernet0/0/1]port link-type access
[SW2-Ethernet0/0/1]port default vlan 10
[SW2]int eth-trunk 1
[SW2-Eth-Trunk1] mode  lacp-static
[SW2-Eth-Trunk1]trunkport e 0/0/4 to 0/0/6
[SW2-Eth-Trunk1]port link-type trunk
[SW2-Eth-Trunk1]port trunk allow-pass all

其他交换机同样用此方法，再在路由器上配置静态路由即可

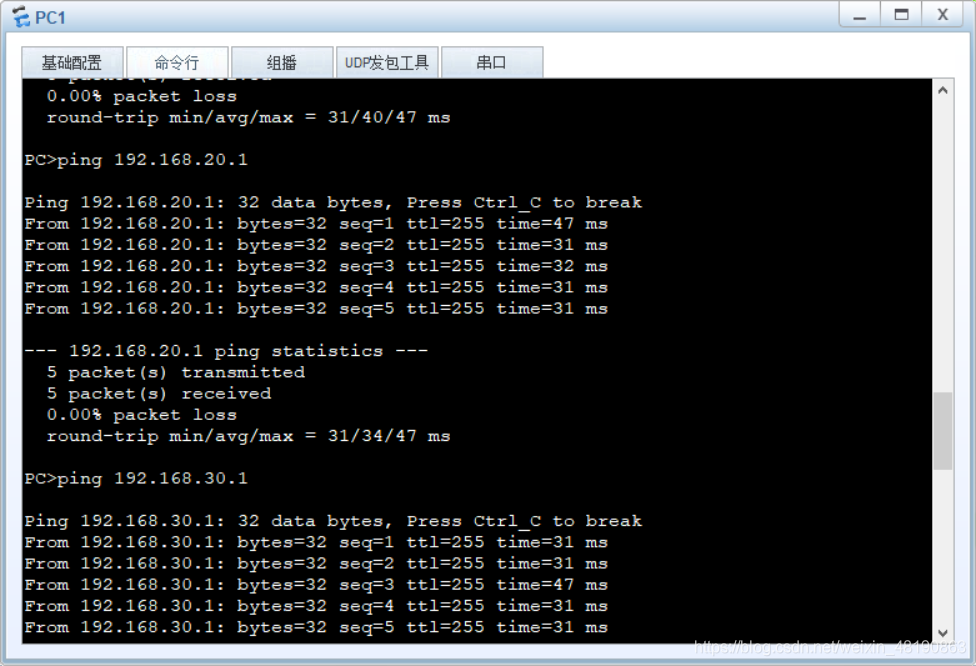

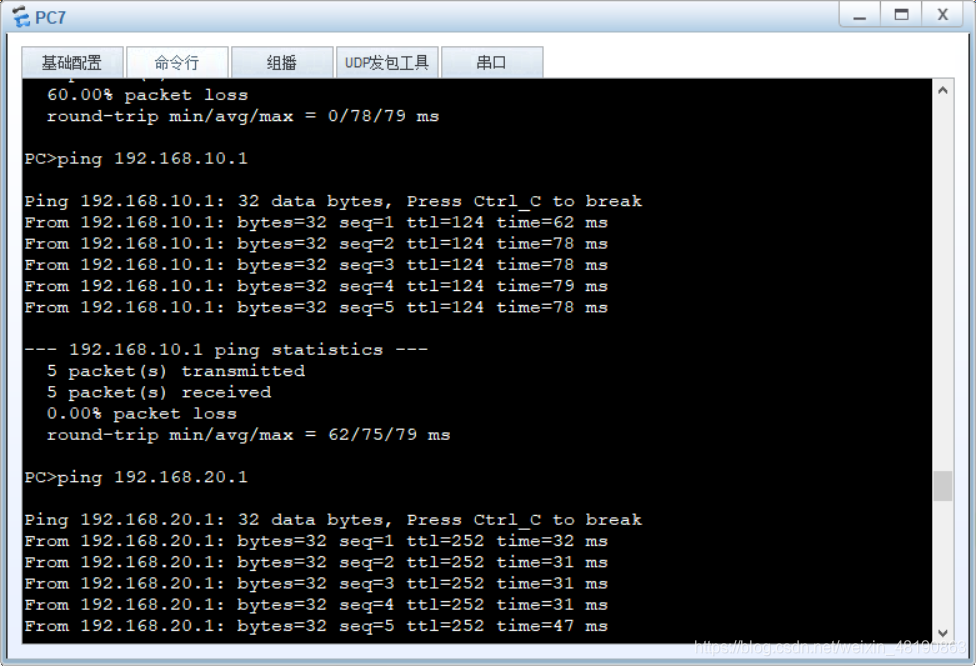

【3】连接
