交换机原理

项目场景：

通过交换机不同的端口类型来分析PC能不通信的原因。

---

问题描述：

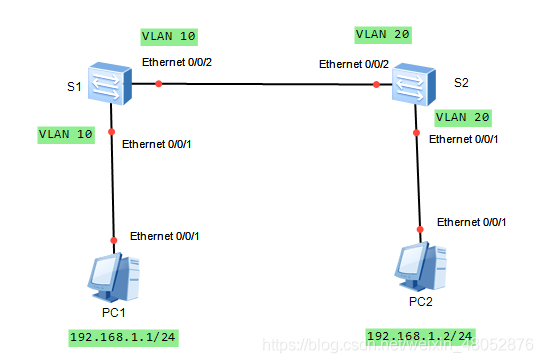

①将S1的两个端口加入到VLAN10，将S2的两个端口加入到VLAN20
②测试两台PC能否通信？分析原因（YES）
③将S1的E0/0/2端口改为TRUNK端口，允许VLAN10通过，将S2的E0/0/2端口改为TRUNK端口，允许VLAN20通过
④测试两台PC能否通信？分析原因（NO）

---

解决方案：

①

2台交换机先创建VLAN

[S1]vlan batch 10 20
[S2]vlan batch 10 20

S1交换机的E0/0/1和E0/0/2端口类型设置为access，并划分VLAN10。

[S1-Ethernet0/0/1]port link-type access
[S1-Ethernet0/0/1]port default vlan 10
[S1-Ethernet0/0/2]port link-type access
[S1-Ethernet0/0/2]port default vlan 10

②测试两台PC能否通信：

用PC1p
