静态路由配置实验

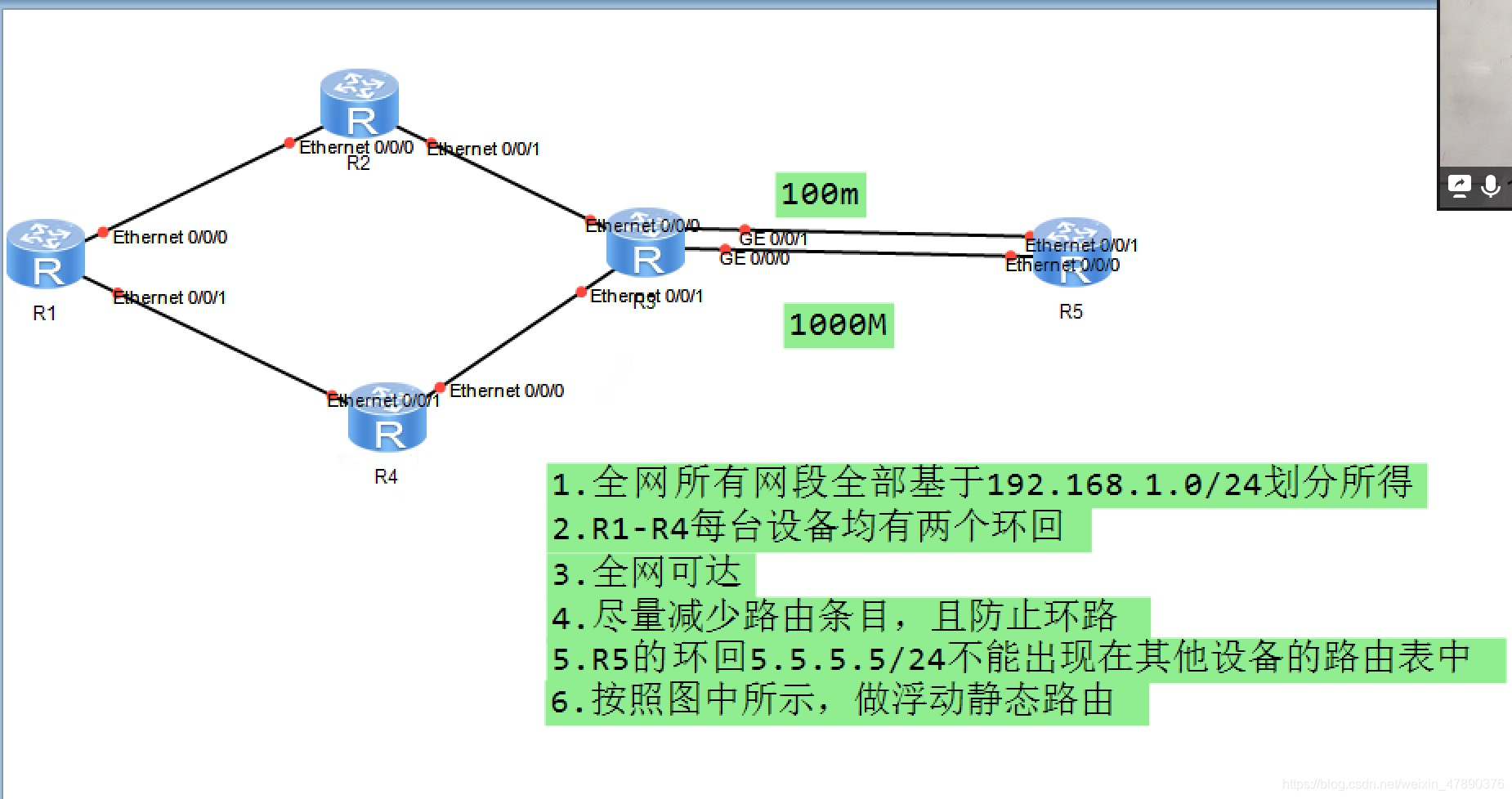

实验要求及拓扑图

一，子网划分
总共需要12个网段，R1–R4每台设备两个环回，需要8个网段。
R1-R2需要1个，R2-R4需要1个。。。。每两台设备之间需要一个网段，需要六个
192.168.1.0/24（划分这个网段）
4个（R1—R4的两个环回汇总成一个网段）+1个（路由器和路由器之间连接的称为骨干链路，汇总成一个）=5个网段
192.168.1.0/24
2^3=8>4+1 所以借三位
192.168.1.0/27 --骨干链路
192.168.1.0/30
192.168.1.4/30
192.168.1.8/30
192.168.1.12/30
192.168.1.16/30
192.168.1.20/30
192.168.1.24/30
192.168.1.28/30
192.168.1.32/27–R1环回
192.168.1.32/28
192.168.1.48/28
192.168.1.64/27–R2环回
192.168.1.64/28
192.168.1.80/28
192.168.1.96/27–R3环回
192.168.1.96/28
192.168.1.112/28
192.168.1.128/27–R4环回
192.168.1.128/28
192.168.1.144/28

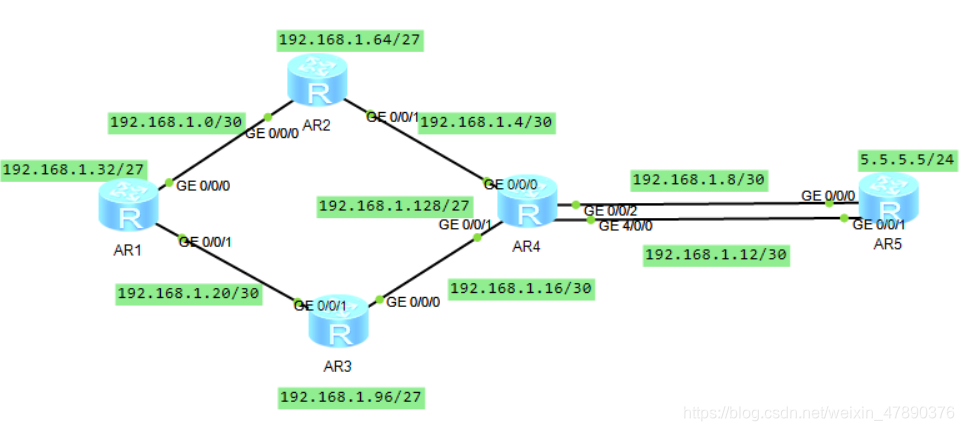

二，绘制拓扑图
绘制拓扑时要给R4插一个板卡

三，配置IP地址及环回接口
给R1
0/0/0配置192.168.1.1 30
0/0/1配置192.168.1.13 30
loopback0 192.168.1.33 28
loopback1 192.168.1.49 28
给R2
0/0/0配置192.168.1.3 30
0/0/1配置 192.168.1.5 30
loopback0 192.168.65 28
loopback1 192.168.81.28
给R3
0/0/0配置192.168.1.18 30
0/0/1配置 192.168.1.22 30
loopback0 192.168.96 28
loopback1 192.168.113.28
给R4
0/0/0配置192.168.1.6 30
0/0/1配置 192.168.1.17 30
0/0/2配置 192.168.1.10 30
4/0/0配置 192.168.1.14 30
loopback0 192.168.129 28
loopback1 192.168.145.28
给R5
0/0/0配置192.168.1.9 30
0/0/1配置 192.168.1.13 30
loopback0 5.5.5.5 24
四，配置缺省路由
R1 ip route-static 0.0.0.0 0 192.168.1.2
R2 ip route-static 0.0.0.0 0 192.168.1.6
R3 ip route-static 0.0.0.0 0 192.168.1.17
R4 ip route-static 0.0.0.0 0 192.168.1.10
R5 ip route-static 0.0.0.0 0 192.168.1.13
五，改变优先级
ip route-static 0.0.0.0 0 192.168.1.10 preference 70
（干掉100M的口 ）增大优先级 192.168.1.10）
所在网段（即100M口所在网段）成为备用网段
六，配置空接口防环路由（防止路由黑洞的产生）
R1 ip route-static 192.168.1.32 27 NULL 0
R2 ip route-static 192.168.1.64 27 NULL 0
R3 ip route-static 192.168.1.96 27 NULL 0
R4 ip route-static 192.168.1.128 27 NULL 0
