第14篇 使用数码管实现计数器___ARM汇编语言程序＜一＞

Q：如何用KEY手动控制计数器并在数码管HEX上显示？

A：KEY和HEX是DE1-SoC_Computer系统中的并行输入输出端口设备，有2种处理输入/输出设备的基本技术：程序查询和程序中断，并行端口接口包含Data、Direction、Interrupt-mask和Edge-capture这四个寄存器。

并非所有的并行端口都具有上述四个寄存器，例如仅当Data寄存器被定义为双向寄存器时，Direction寄存器才会存在。当采用程序中断方式时，Interrupt-mask和Edge-capture寄存器必须存在。

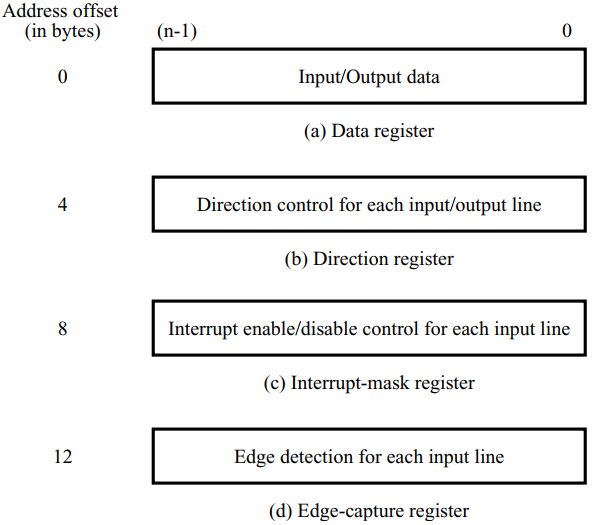

• Data寄存器：存储在并行端口和ARM处理器之间传输的数据，可以实现为输入、输出或双向寄存器。

• Direction寄存器：当Data寄存器被定义为双向寄存器时，Direction寄存器用于定义数据传输方向。

• Interrupt-mask寄存器：用于使能连接到并行端口的输入信号的中断。

• Edge-capture寄存器：表示在连接到并行端口的输入信号中检测到逻辑值变化。当边沿捕获寄存器的某一位有效时，该位就会保持有效。使用ARM处理器对边沿捕获寄存器中的某一位进行写操作可以使该位无效。

ARM处理器也是通过内存映射方式进行I/O 操作，每个并行端口的基地址是固定的，因为ARM处理器按字寻址。Data寄存器的地址就是并行端口的基址，其他三个寄存器的地址偏移量为4、8或12个字节（1、2或3个字）。
