XDMA笔记（一） XDMA ip核 驱动安装 linux

  1. 下载驱动压缩包，并解压
    https://github.com/Xilinx/dma_ip_drivers/tree/master
  2. cd 进入 XDMA / linux-kernel文件夹
  3. 按照readme中的Usage操作：

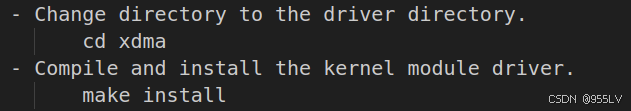

    （1）
    在这里插入图片描述
	cd xdma
	make install

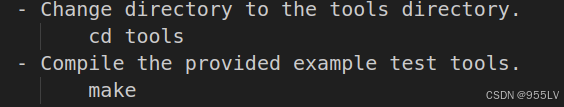

(2)
在这里插入图片描述

 	cd ..  ##返回上一级目录
	cd tools
	make

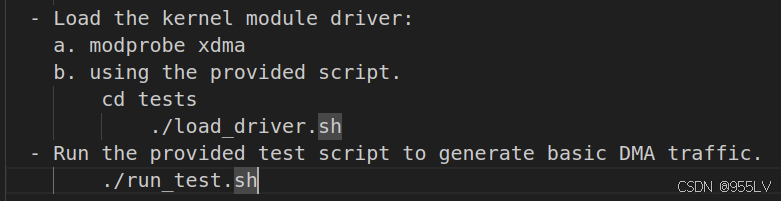

（3）
在这里插入图片描述
忽略a，直接b
会发现提示：安装成功但是设备没检测到（大概）
原因：没开板子
解决：关机，断电，给板子上电开板，开机

（4）开机后 打开命令行 ，看看识别板子了没

lspci

在这里插入图片描述

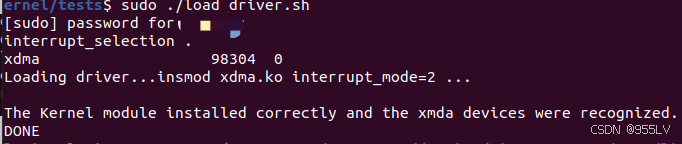

（5）回到（3）
./load_driver.sh
在这里插入图片描述
这里可能会遇到：ERROR: could not insert module xxx.ko: Operation not permitted 一类的问题
进入主板bios，关闭安全启动模式即可

./run_test.sh
在这里插入图片描述
