Latex图表排版（浮动体环境）

前言

实现对图表的管理，要使用浮动体环境。

%% {figure}[<允许位置>]
%默认tpb
%h， 此处（here） 代码所在上下文位置
%t， 页顶（top） 代码所在页面或之后页面的顶部
%b， 页底 bottom 代码所在页面或之后页面的底部
%p， 独立一页 page 浮动体页面

% 标题控制(caption、bicaption等宏包)
% 并排与子图标(subcaption、subfig、floatrow等宏包)
% 绕排(picinpar、wrapfig等宏包)

---

1.导言区

代码如下（示例）：

% 导言区
\documentclass{article}

\usepackage{ctex}

\usepackage{graphicx}
\graphicspath{{figures/}} % 图片放在当前目录下 figures 目录

2.正文区

代码如下（示例）：

% 正文区
\begin{document}
	在 \LaTeX{}中\TeX 系统的鱿鱼游戏见图\ref{fig-game}: %ref引用标签实现交叉引用
	\begin{figure}[htbp] %通过可选参数调整浮动体的排版位置
		\centering   % 居中，此命令只在figure与table中起作用
		\includegraphics[scale=0.3]{computer background.jpg}
		\caption{\TeX 鱿鱼游戏}\label{fig-game}  %设置插图的标题;label 为浮动体设置标签
	\end{figure}

	五岳归来不看山，黄山归来不看岳。(图\ref{fig-mountain}): %ref引用标签实现交叉引用
	\begin{figure}[htbp] %允许各位置
		\centering
		\includegraphics[scale=0.1]{danchunxing}
		\caption{黄山}\label{fig-mountain}
	\end{figure}

	当然，在 \LaTeX{} 也是如此使用表\ref{table-score}所示的表格:
	\begin{table}[h] %通过可选参数调整浮动体的排版位置
		\centering   % 居中，此命令只在figure与table中起作用
		\caption{考试成绩单}\label{table-score}
		\begin{tabular}{l|c|c|c|r}
			\hline
			姓名 & 语文 & 数学 & 英语 & 备注 \\
			\hline
			张三 & 87 & 100 & 93 & 优秀 \\
			\hline
			李四 & 75 & 64 & 52 & 补考另行通知 \\
			\hline
			王五 & 80 & 82 & 78 &  \\
			\hline
		\end{tabular}
	\end{table}

\end{document}

该处使用的url网络请求的数据。

---

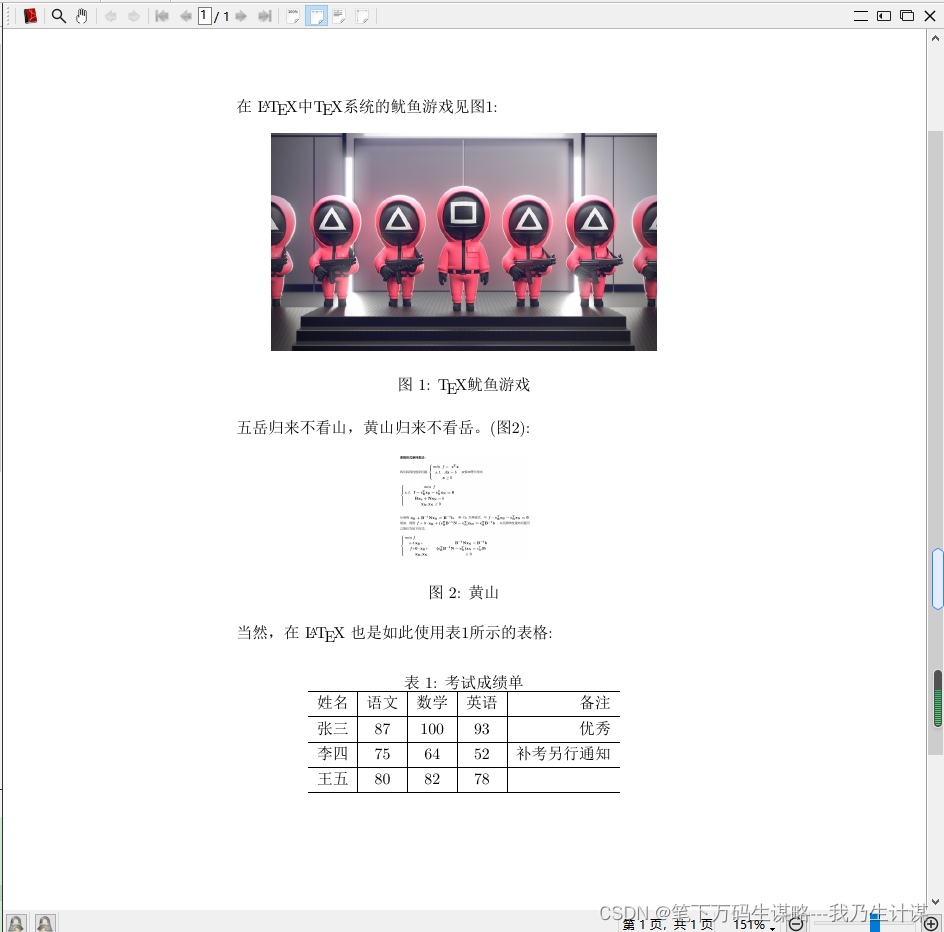

PDF示例：
