第五章树与二叉树

树

在这里插入图片描述
树的基本概念

空树，非空树
非空树特性

在这里插入图片描述

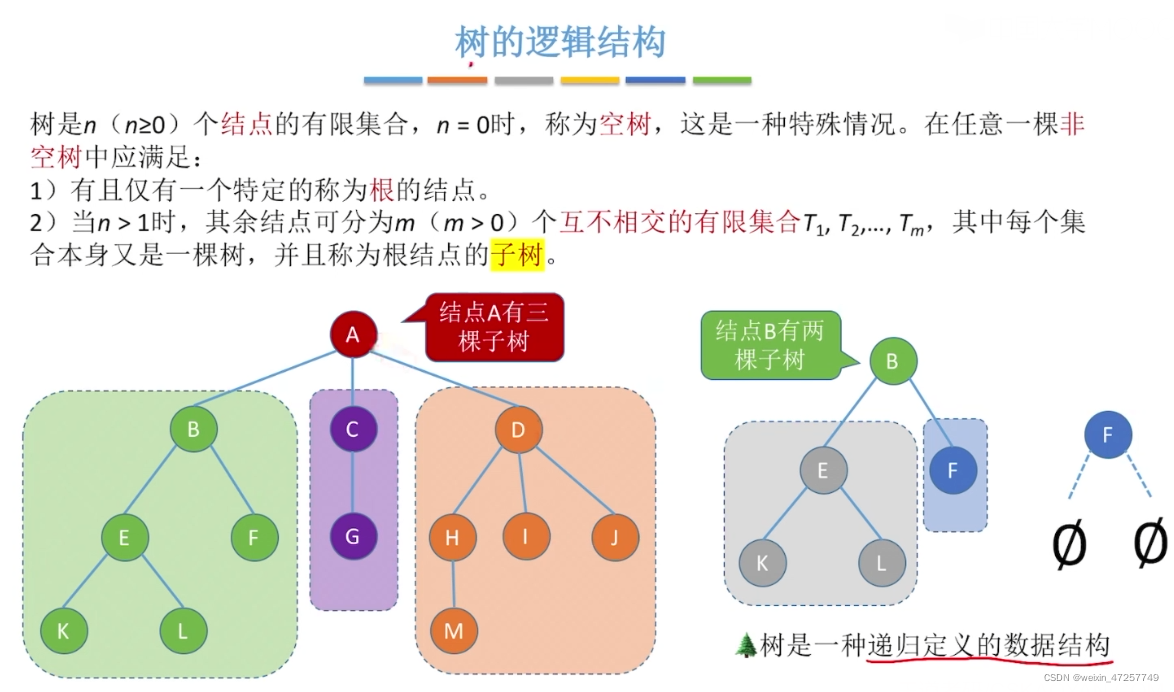

树的基本概念

数学描述
子树，子树之间互不相交
树是一种递归定义的结构，任何一个树都可以看做是由根节点和若干个不相交的子树所组成的

在这里插入图片描述
树形逻辑结构的应用

结点之间的关系描述

祖先结点：从一个节点出发一直往上走，直到根节点，所遇到的所有节点都是祖先结点
子孙结点：从一个节点出发，下面所有长出的节点都是他的子孙结点
双亲结点：一个结点的直接前驱，就是双亲结点，也叫父结点
孩子结点：一个结点的直接后继，叫孩子结点
兄弟结点：几个结点来自同一个父结点，他们之间就是兄弟结点
堂兄弟结点：几个结点父结点不同，但是爷爷结点相同，之间就是堂兄弟节点；堂兄弟结点都在同一层

在这里插入图片描述
结点、树的属性描述

我们默认结点的层次从1开始，也就是父结点为第一层
有些地方叫法从0层开始，考试注意审题

有序树VS无序树
取决于用树来做什么，是否需要结点的子树从左到右满足次序

在这里插入图片描述
树vs森林

树和森林的转换也是考点
树可以是空树，森林也可以为空森林

在这里插入图片描述
知识点小结

树的常考性质

考点1：结点数=总度数+1
在这里插入图片描述
考点2：度为m的树、m叉树的区别

考点2：度为m的树第i层，至多有m的i-1次方个结点

考点4：高度为h的m叉树，至多有几个结点，等比数列求和

考点5：

考点6：有n个结点的m叉树，最小高度为？让树尽可能的宽，参考前面的等比数列求和公式
在这里插入图片描述
知识点小结

二叉树–定义、基本术语

高频考点
在这里插入图片描述
二叉树的基本概念

二叉树的五种状态

考点：几个特殊的二叉树–形态上

满二叉树，完全二叉树；满二叉树相当于特殊的完全二叉树
完全二叉树如果不满的话，缺少的一定是最后面的几个叶子节点，前面的一定是按顺序排下来的，不能有跳跃
如果完全二叉树的某个结点只有一个孩子，那么一定是左孩子

在这里插入图片描述

几个特殊的二叉树–功能上

几个特殊的二叉树–平衡二叉树

平衡二叉树能有更高的搜索效率
因为平衡二叉树生长的时候尽可能长的宽，搜索的时候才能尽可能减少深度，减少对比的次数

在这里插入图片描述
知识点小结

二叉树–常考性质

常见考点1：

叶子结点比度为2的结点数多一个

在这里插入图片描述
常见考点2

常见考点3

前面证明过

在这里插入图片描述
完全二叉树考点1

要能自己推导，而不是死记硬背

完全二叉树考点2

知识点小结

二叉树–存储结构

二叉树的顺序存储
在这里插入图片描述
几个重要考点的基本操作

结点编号的关系

在这里插入图片描述
如果不是完全二叉树，原有的编号顺序无法反应结点的逻辑关系

可以仍然按照想象中的完全二叉树进行编号，不存在的结点去掉即可
但是不能再通过结点总数来判断左右孩子是否存在，而是用isempty来判断
显而易见，这样存储，会有大量的空间闲置浪费

在这里插入图片描述
最坏情况

因此二叉树的顺序存储结构只适合存储完全二叉树
实际中很少这么用

在这里插入图片描述
二叉树的链式存储–二叉链表

n个结点就会有2n个指针域
n个结点，每个结点的头上都有一个指针，除了根节点，因此共有n-1个指针有指向
所以二叉树链表共有n+1个空链域

在这里插入图片描述
二叉链表代码实现

二叉链表存储

找孩子非常容易，但是找父节点只能遍历寻找
也可以个结点再添加一个指针，用来存放父节点，也成为三叉链表
考试一般喜欢考二叉链表，然后遍历查找父节点

知识点小结

顺序存储的情况，如果结点从0开始编号，如何调整
链式存储的情况，需要注意空链域

在这里插入图片描述

二叉树–先序、中序、后序遍历

什么是遍历
在这里插入图片描述
二叉树的递归特性

二叉树遍历练习

给定二叉树，确定前序中序后序遍历顺序是常见考点

在这里插入图片描述

先序遍历–代码实现

中序遍历–代码实现

后序遍历–代码实现

空间复杂度

先脑补出空节点
红色表示第一次访问该结点，绿色表示第二次经过该结点，紫色表示第三次经过该结点
不难发现，每个节点都会被路过三次

在这里插入图片描述

应用
求树的深度

知识点小结

二叉树–层序遍历

层序遍历算法思想

初始化辅助队列
根结点入队
队列不空则循环
- 队列头结点出队
- 访问出队的节点
- 出队的节点如果有左右孩子，则入队
- 重新判断是否循环

在这里插入图片描述
代码实现

辅助队列使用链队列，因为不清楚需要使用多长的辅助队列
辅助队列只需要保存结点的指针即可，无需保存结点数据，节省空间

在这里插入图片描述
知识点小结

由遍历序列构造二叉树

不同二叉树的遍历序列
在这里插入图片描述

结论

若只给出一颗二叉树的前序、中序、后序、层序中的一种排列，不能唯一确定一颗二叉树
需要同时提供前序+中序、后序+中序、层序+中序两种排列，才能确定一颗二叉树
必须包含中序遍历序列

在这里插入图片描述

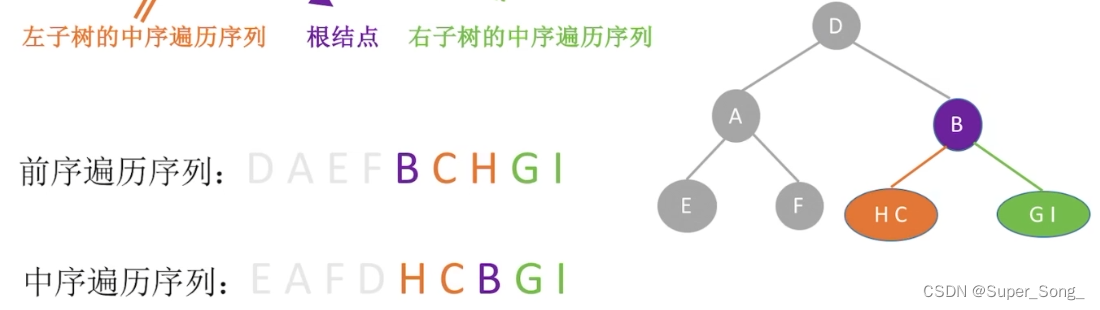

如果给出前序+中序遍历序列

前序遍历的第一个结点一定是跟结点
在中序遍历中找到根结点的位置，根结点左侧的都是左子树的，根结点右侧的都是右子树的
回到前序遍历序列，已知了根结点，左子树的结点，身下的就是右子树的结点

BDC为左子树的结点，由前序遍历序列可知，D一定为左子树的根结点，以此类推，往下找

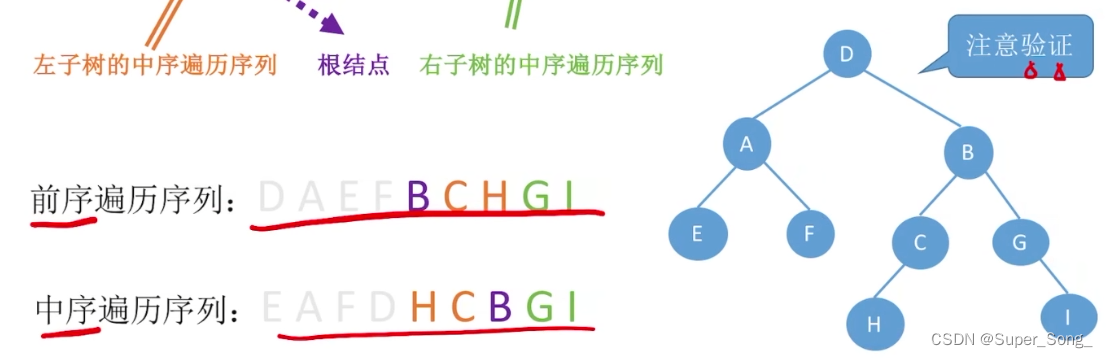

再看一个例子

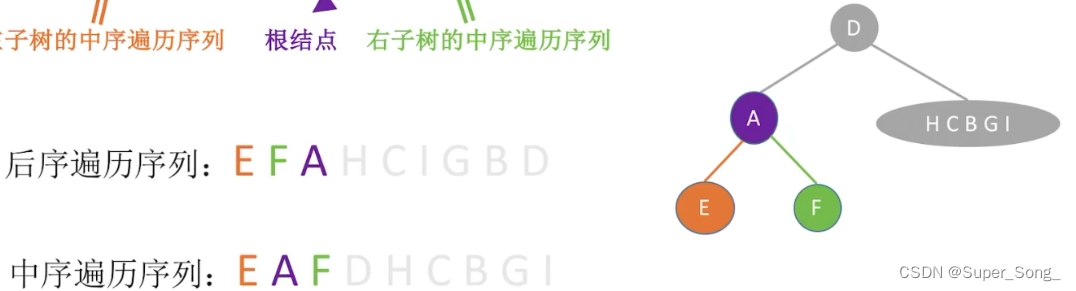

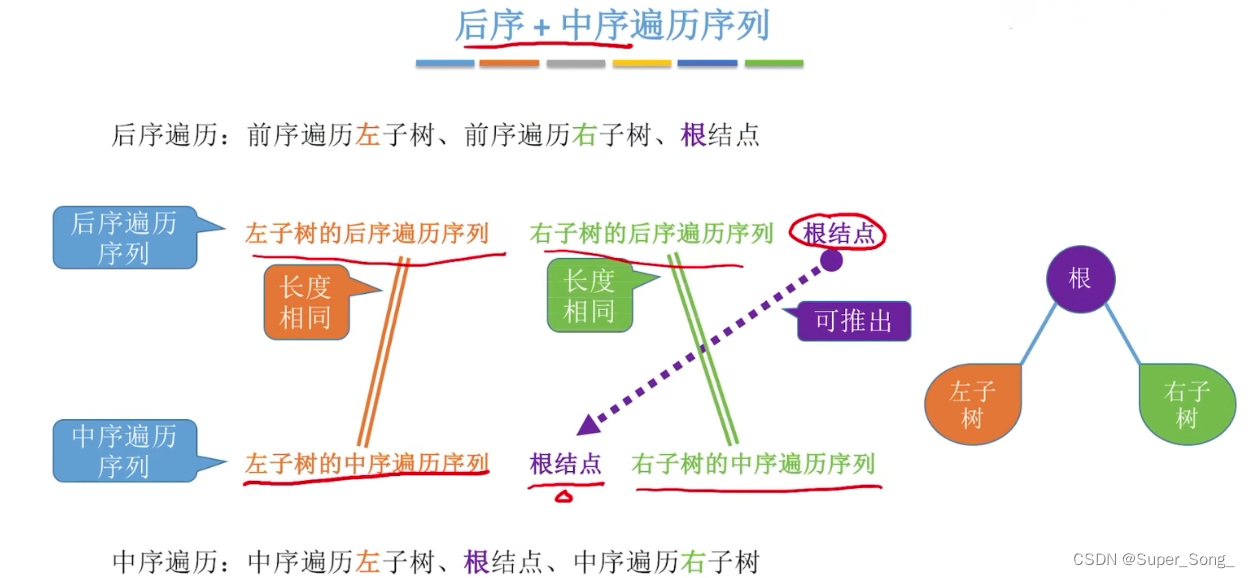

如果给出后序+中序遍历序列
原理类似，后序遍历序列中的最后一个点就是根结点
在中序遍历序列中找到根结点的位置，左侧的为左子树的结点，右侧的为右子树的结点
后面的结点推导类似

在这里插入图片描述
举个例子

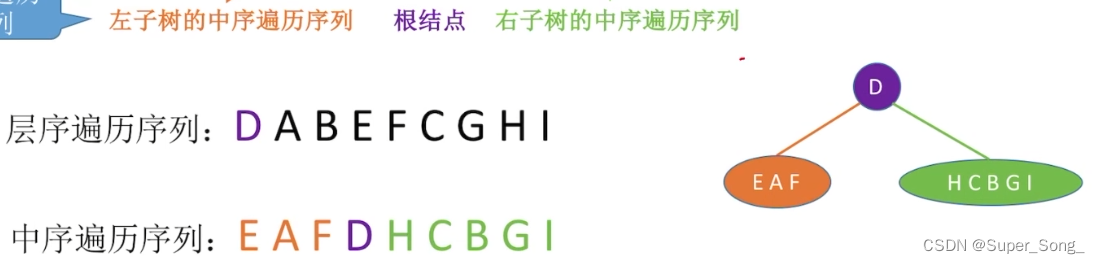

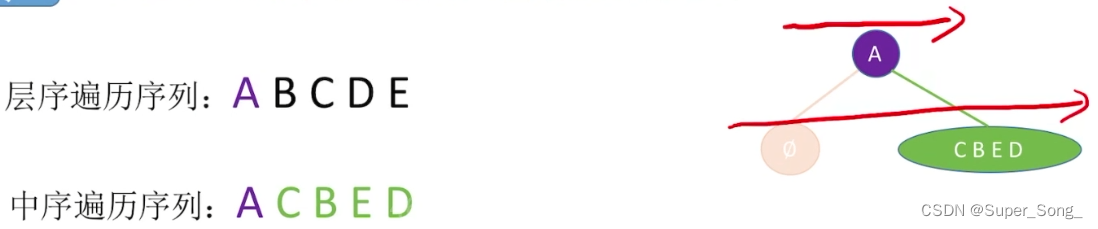

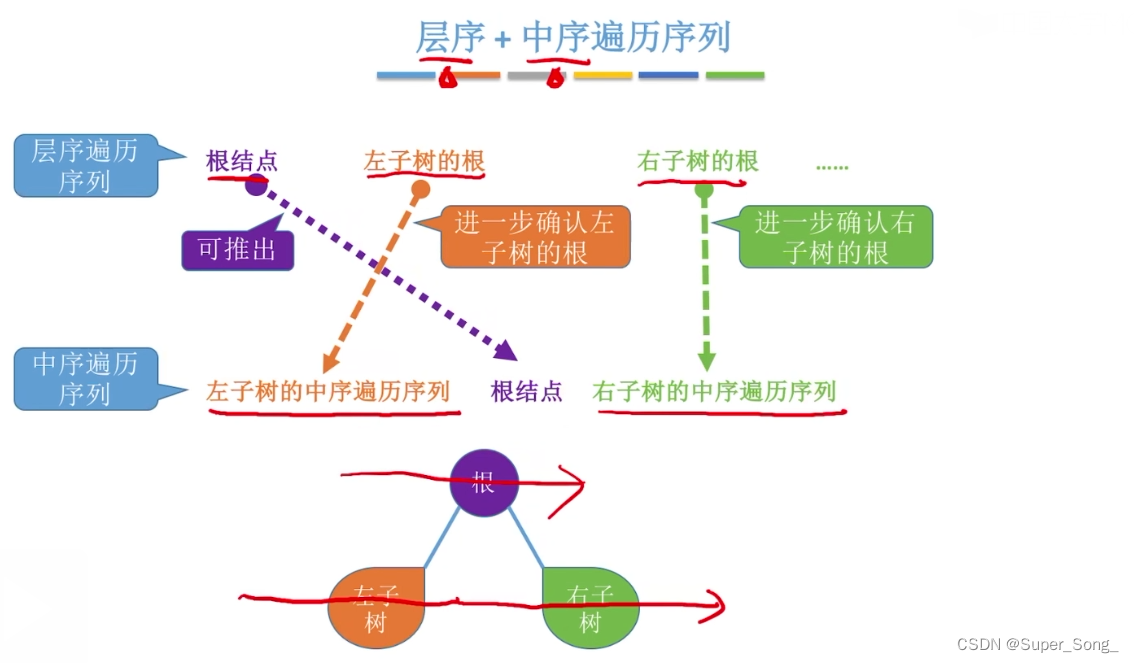

如果给出层序+中序遍历序列

层序遍历序列的第一个是根结点，然后是左子树根结点，右子树根结点

在这里插入图片描述
举个例子

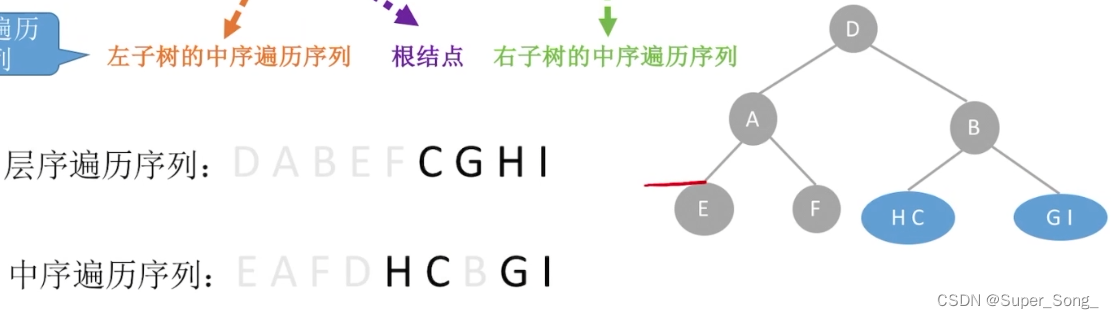

AB是左右子树的根结点，由中序遍历序列可知，左右子树各自的下边的左右子树

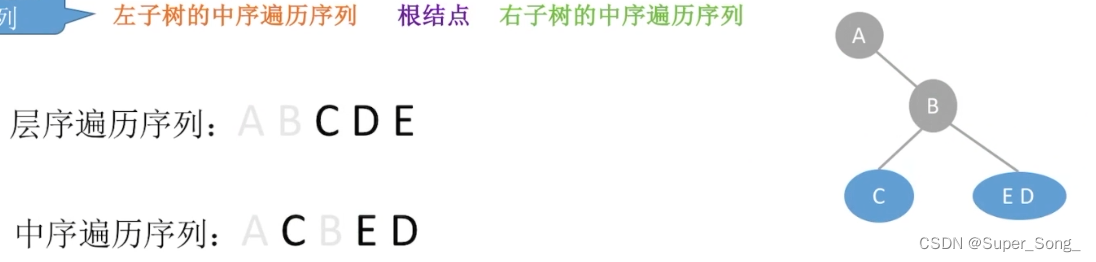

再举个例子，左子树为空的情况

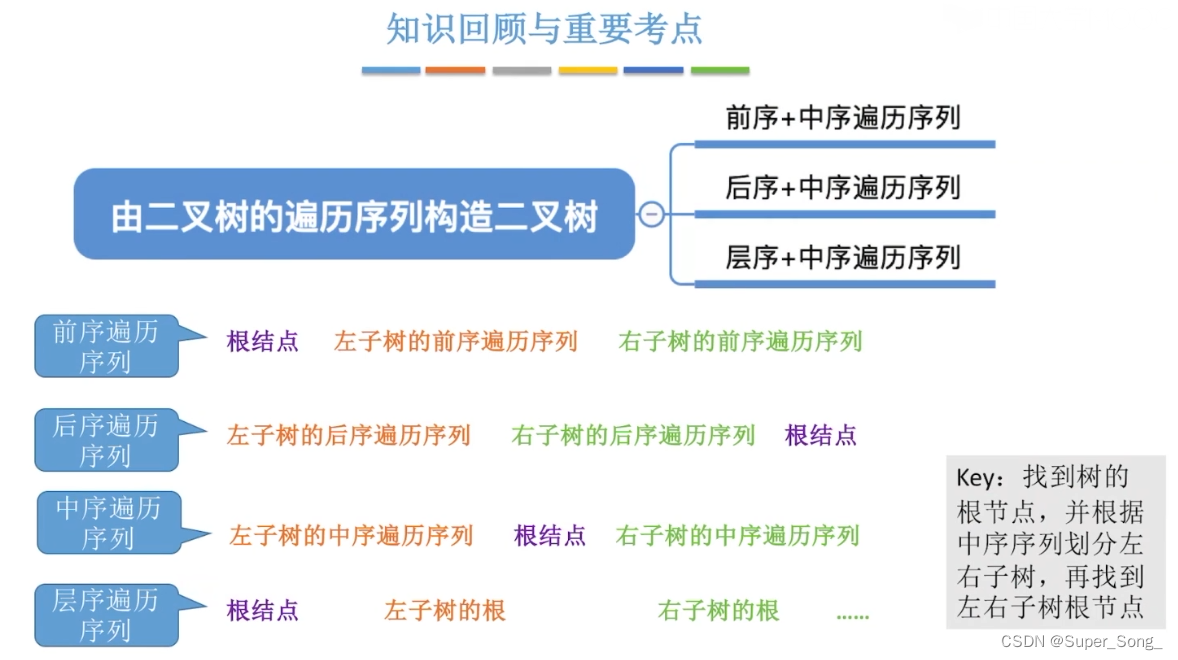

知识点小结

重点是找到根结点
通过根结点在中序遍历序列中的位置，分出左右子树的结点，找到左右子树的根结点
再根据左右子树的跟结点，再在中序遍历序列中找到左右子树各自的左右子树
以此类推
中序遍历序列不可缺少，因为需要通过中序遍历序列区分左右子树
前序、后序、层序的两两组合不能唯一确定二叉树

在这里插入图片描述

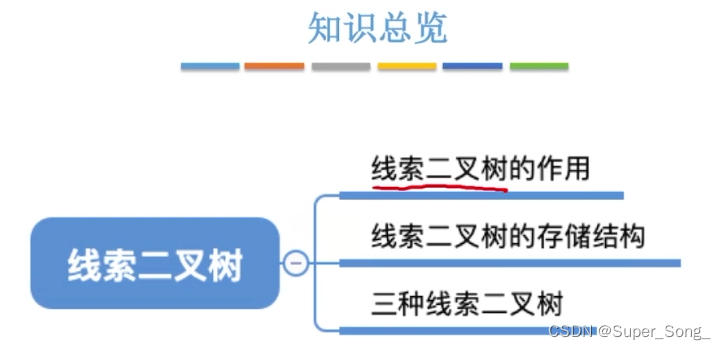

线索二叉树–概念

在这里插入图片描述
二叉树中序遍历

二叉树中序遍历必须从根结点出发才能进行
但是给定一个线性表，可以从任意结点向后遍历
想要找到二叉树一个结点的前驱和后继，必须从头完整的遍历整个二叉树
如果需要频繁查找任意结点的前驱、后继，普通的二叉树处理就会很麻烦
这里我们说的前驱和后继，是中序遍历序列中的前驱和后继

在这里插入图片描述

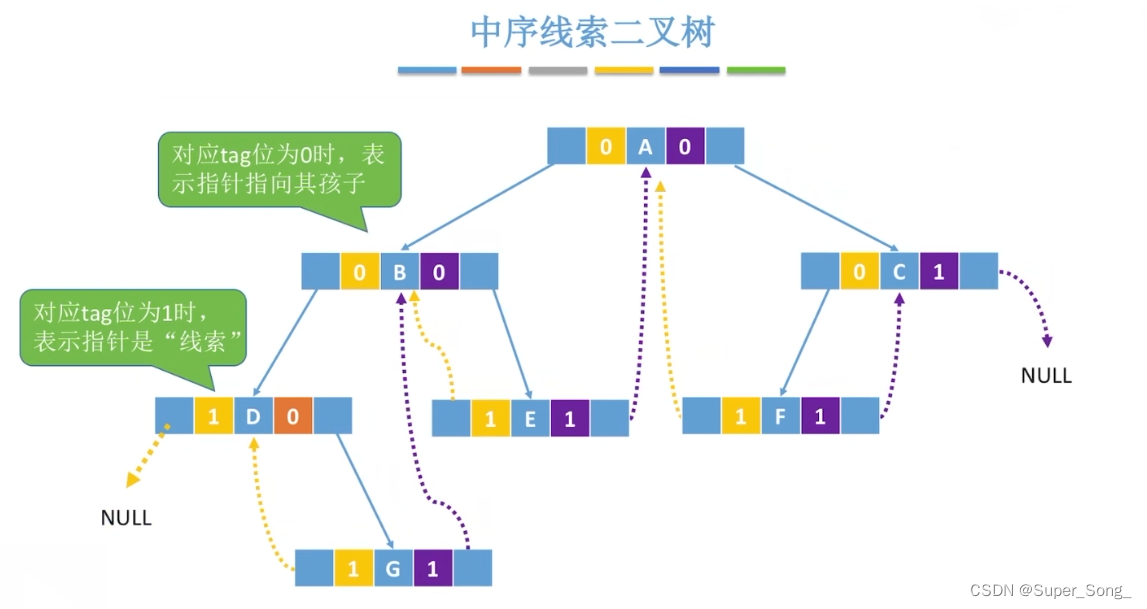

中序线索二叉树

n个结点的二叉树，有n+1个空链域，可以用来记录前驱，后继信息
将普通的二叉树进行中序线索化
有了线索化，就意味着从一个点出发可以找到后继，也就可以实现从一个点向后遍历
但是有些节点没有空链域，而是正常指向了左右孩子，如何找中序遍历的前驱和后继呢？后面小结讲
有了线索，找遍历的前驱、后继更方便，遍历也更加方便

在这里插入图片描述

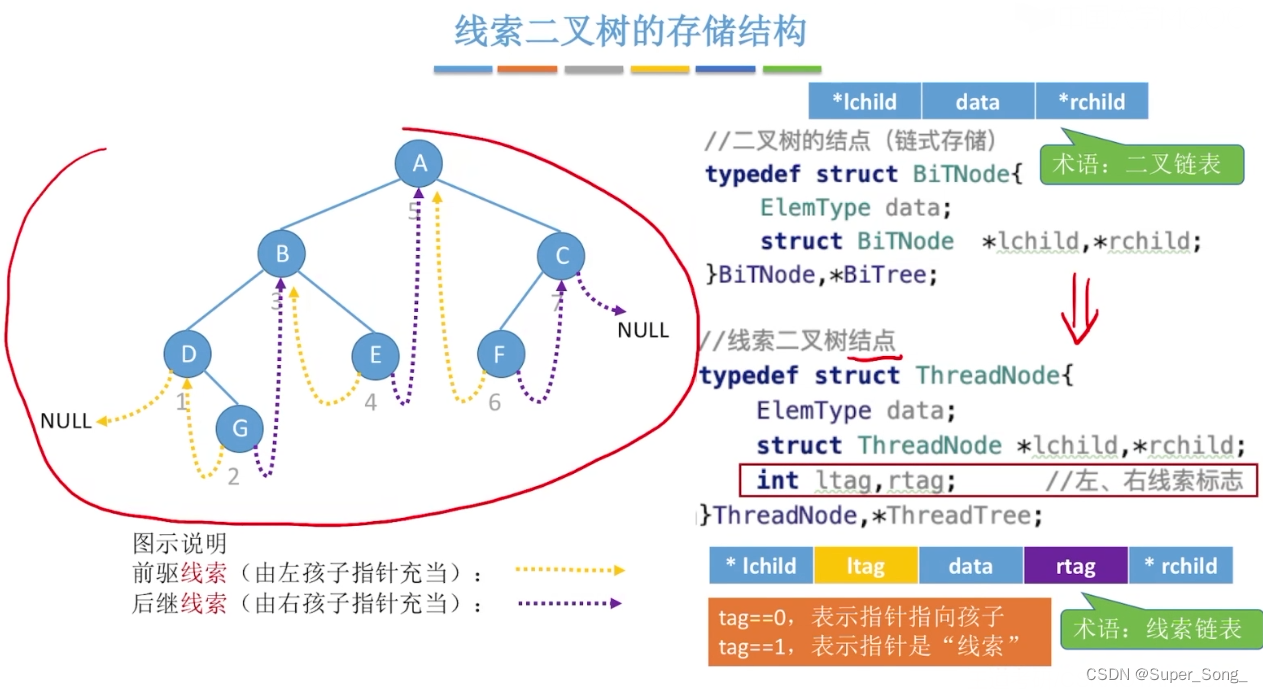

线索二叉树的存储结构

如何区别结点中存储的是孩子还是线索？结点的结构体增加两个变量，存储左右的标记
二叉树线索化之后也可叫做线索链表
如果有空链域，左空链域存前驱，右空链域存后继

在这里插入图片描述

同理，有前序、后续的线索二叉树，原理都类似

先确定遍历序列
再找空链域进行线索化

在这里插入图片描述

后序线索二叉树

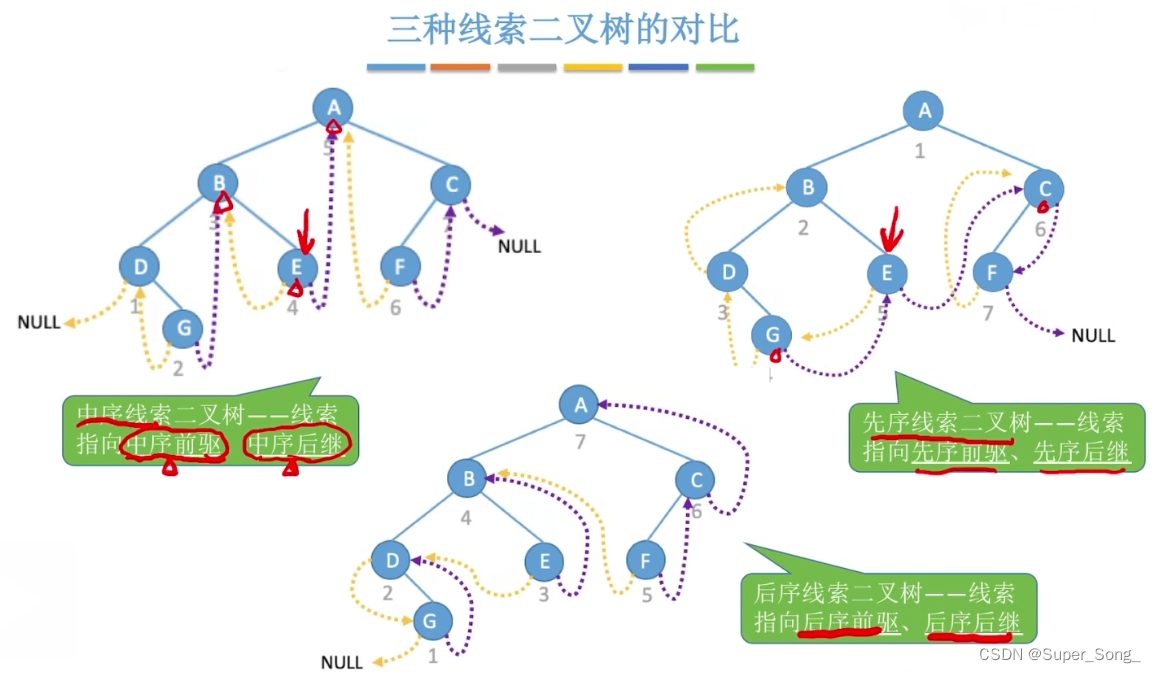

三种线索二叉树的对比

区别在于确定各个结点的前驱、后继的时候，到底是按照中序遍历、前序遍历、还是后序遍历
概念：中序前驱，指如果按照中序遍历的话，当前结点对应的前驱是什么；其他名字一次类推

在这里插入图片描述

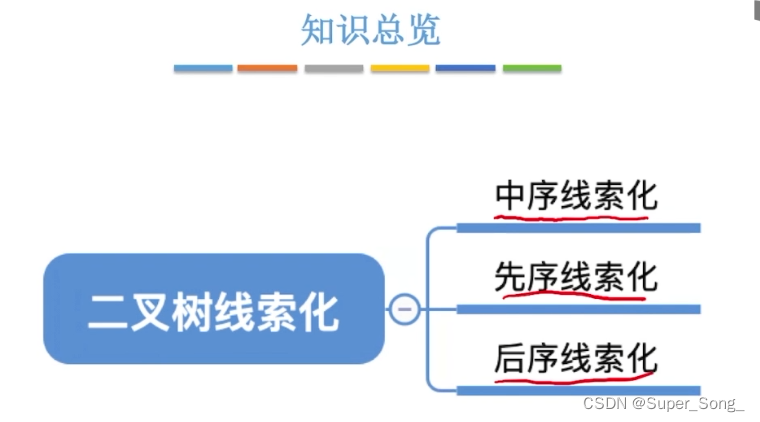

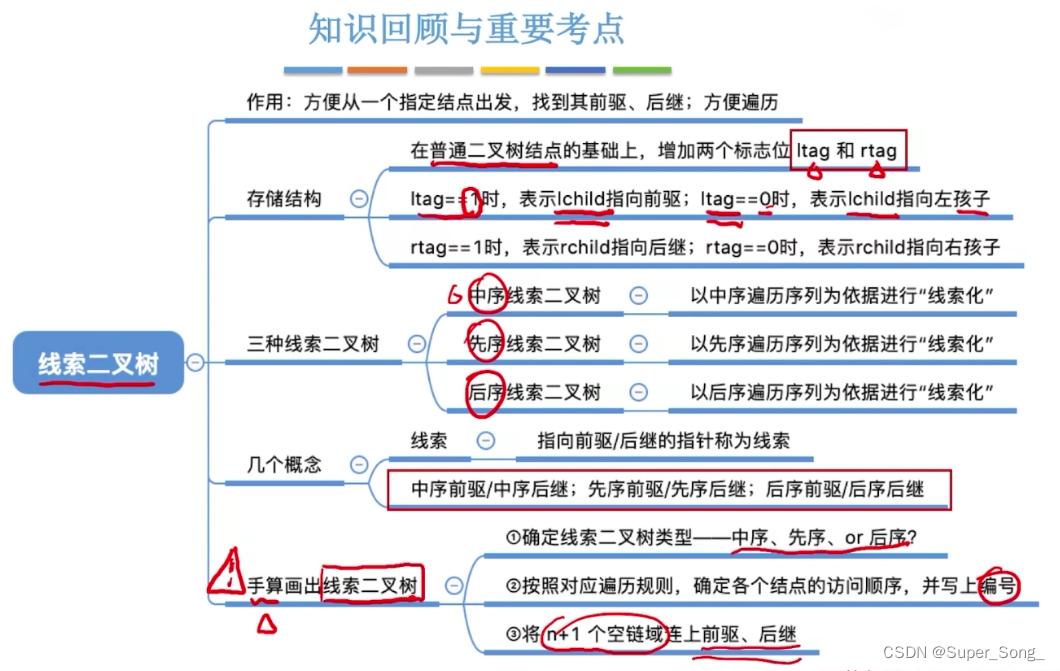

知识点小结

手算线索化

在这里插入图片描述

二叉树的线索化–代码实现

在这里插入图片描述

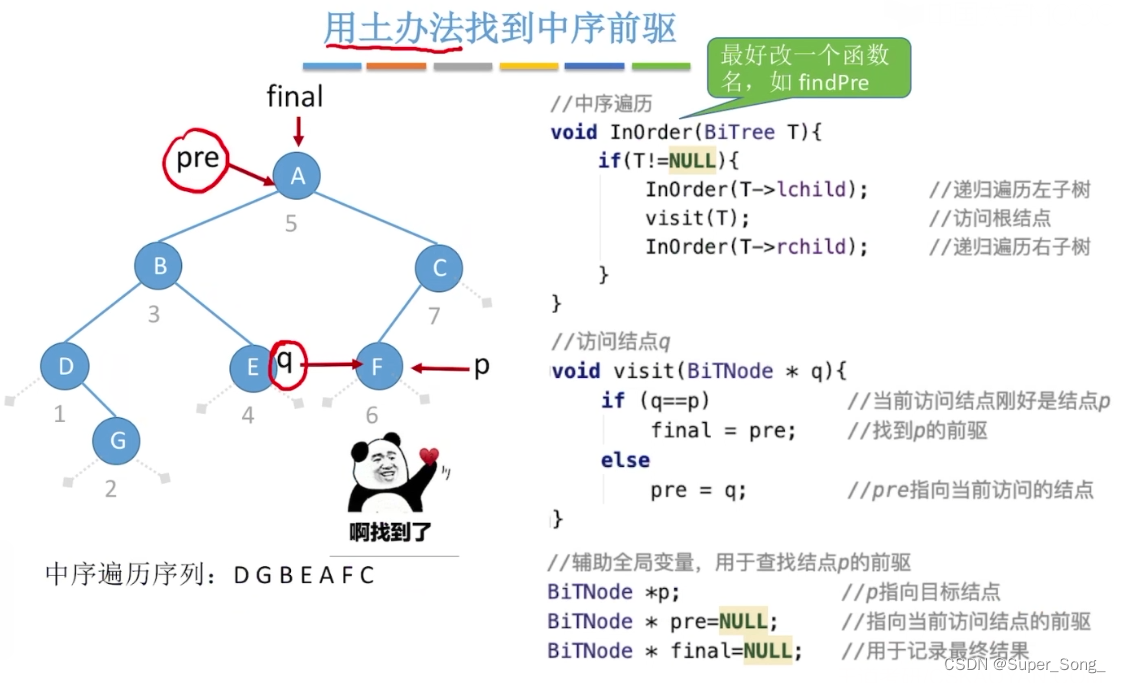

土办法找到中序前驱

其实就是pre延迟一步，跟着q结点跑，直到p==q，则pre就是q上一步的结点，也就是p的前驱
还是需要遍历一遍，比较low

在这里插入图片描述
既然要中序线索化，就要找前驱和后继，

将上述土办法移至到二叉树线索的代码中
q指针用来中序遍历，pre慢一步跟着q跑
q结点添加前驱线索，pre添加后继线索
q和pre交替前进，刚好每个节点都会添加前驱和后继（如果有空链域的话）
最后一步还要在外层函数中单独处理，让pre的后继线索为空，标记为1，因此需要设置pre为全局变量

在这里插入图片描述

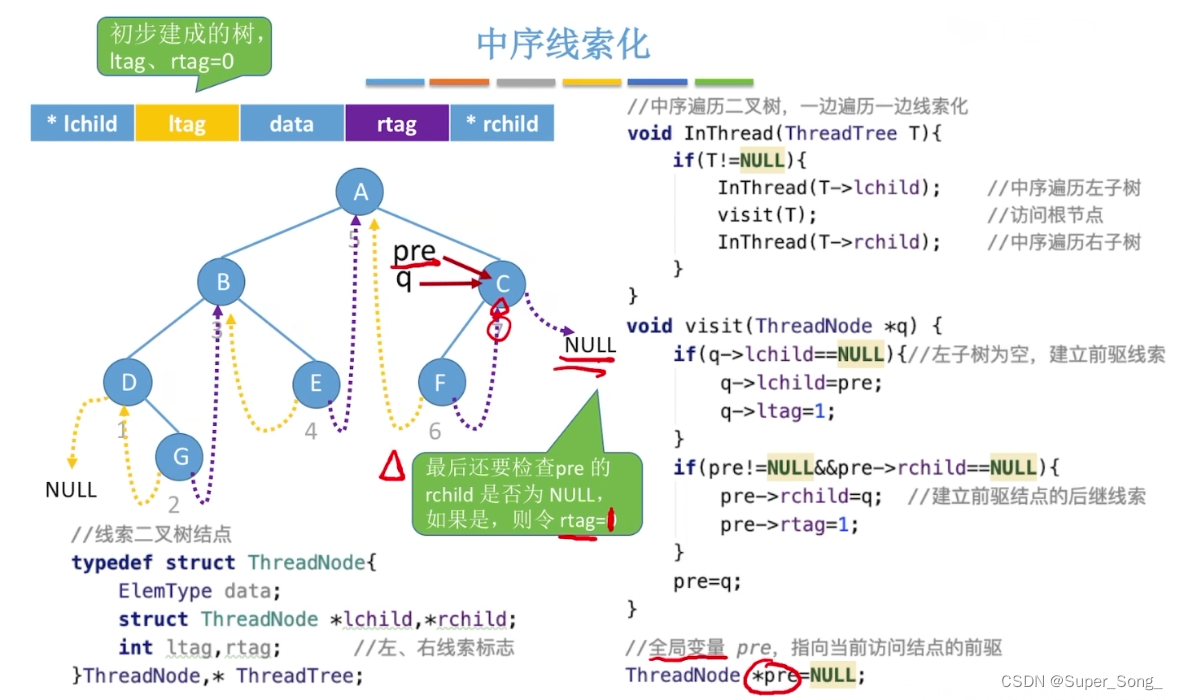

中序线索化完整代码

实际上就是在中序遍历访问各个结点的过程中，一边遍历一边处理这节点，进行线索化

在这里插入图片描述
王道书中的代码

书中的pre变成了局部变量而已，但是使用了引用参数，方便函数调用的时候能保存参数的变化

在这里插入图片描述

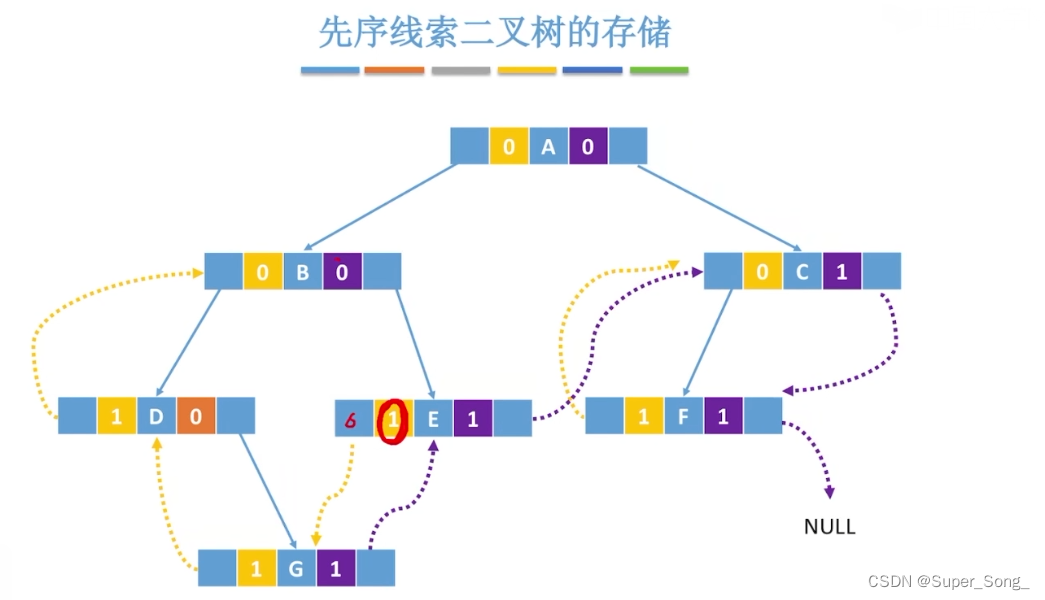

前序线索化

原理都一样
为了避免原地打转，访问结点时需要判断标记为，知道此时的左右孩子到底是子树，还是线索

在这里插入图片描述

王道书版本前序线索化

最后一个结点pre的lchild必然是null

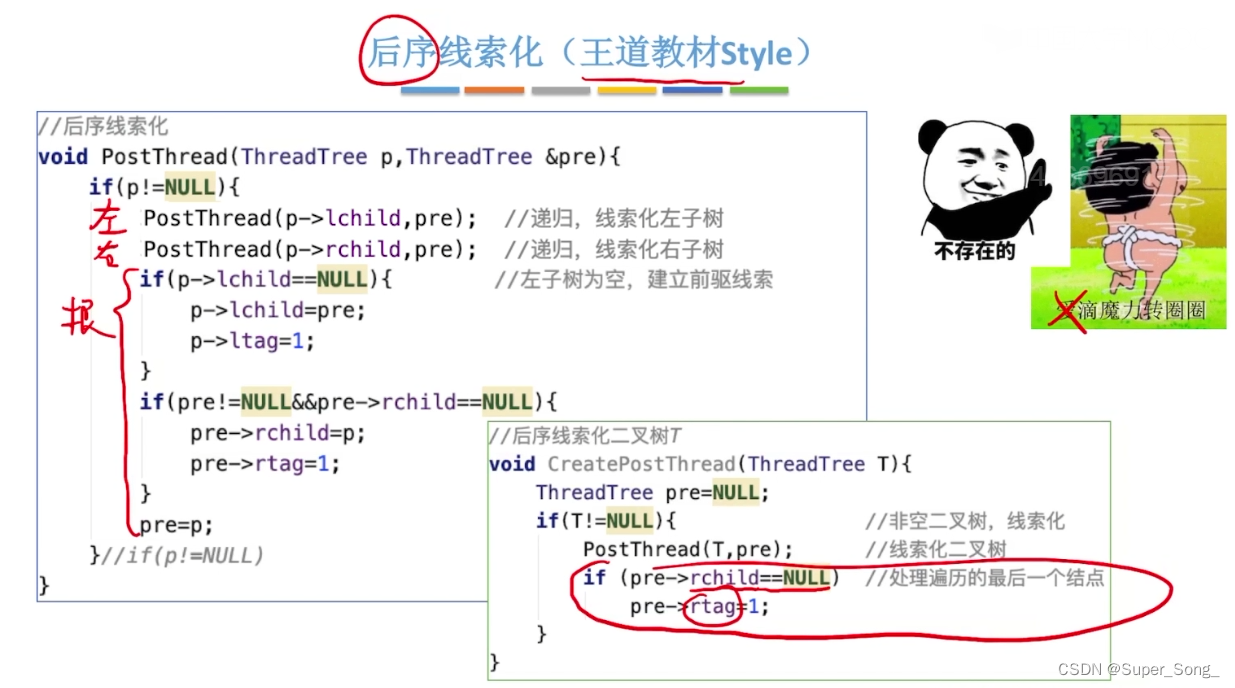

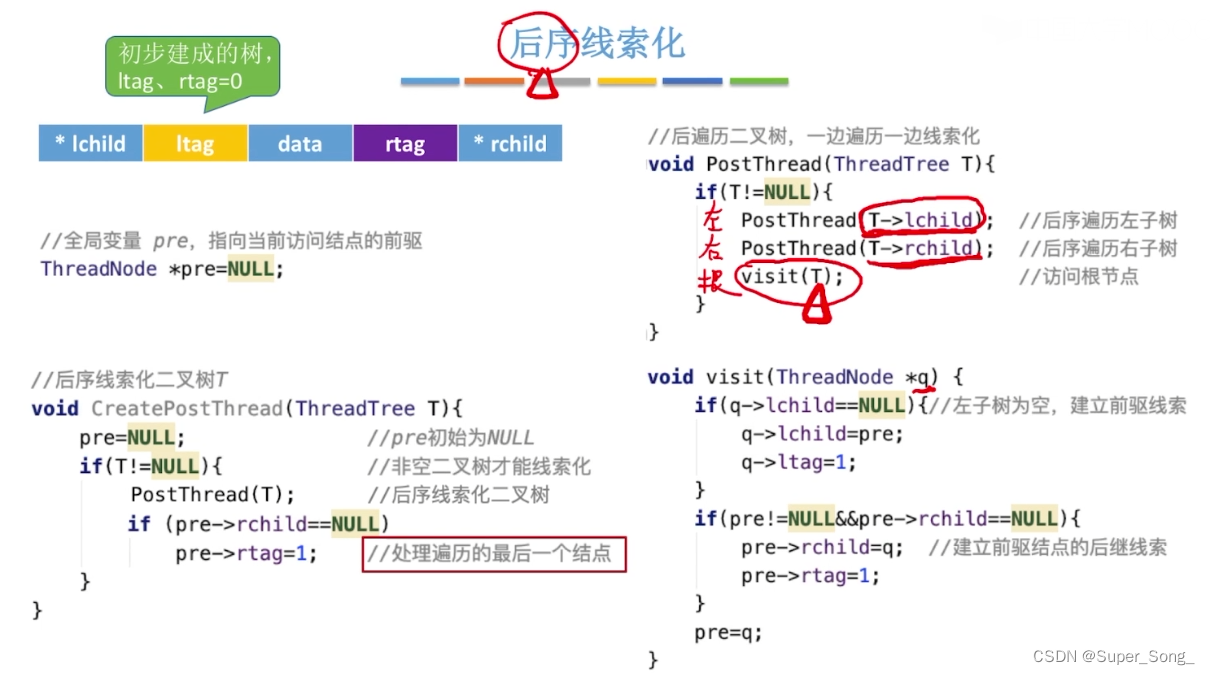

后续线索化
原理一样
后续线索化不会出现转圈问题

在这里插入图片描述

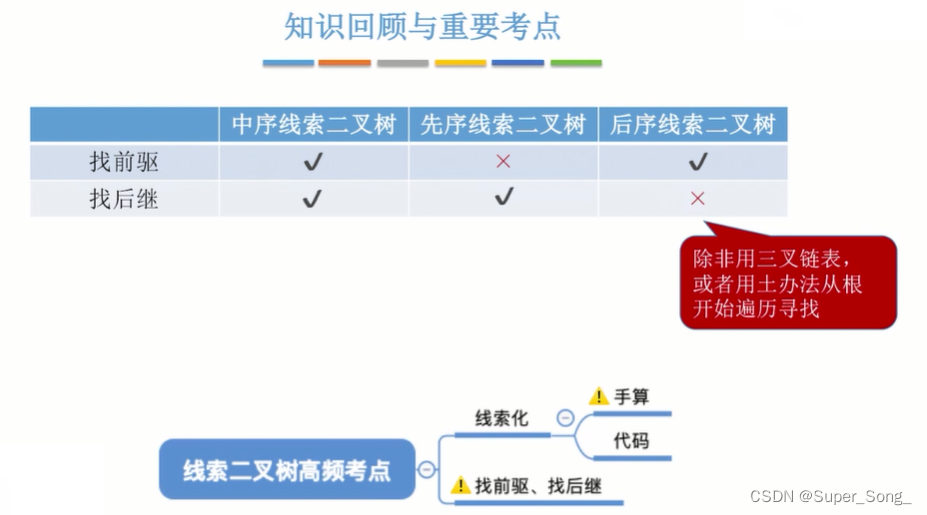

知识点小结

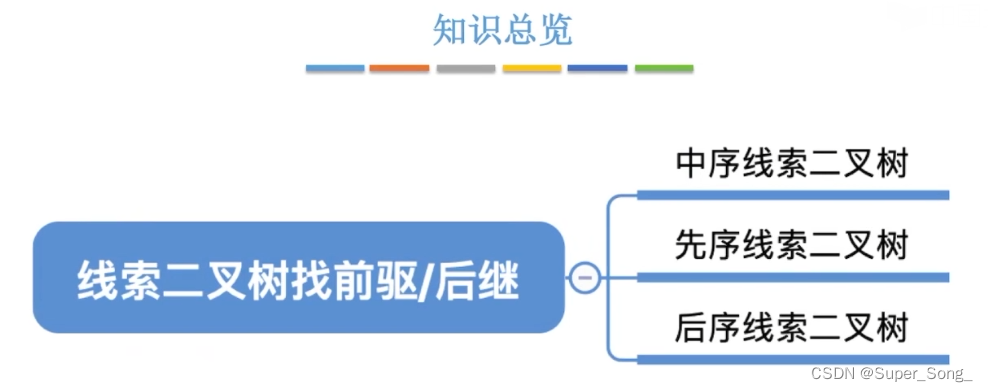

线索二叉树–如何找前驱、后继

在这里插入图片描述

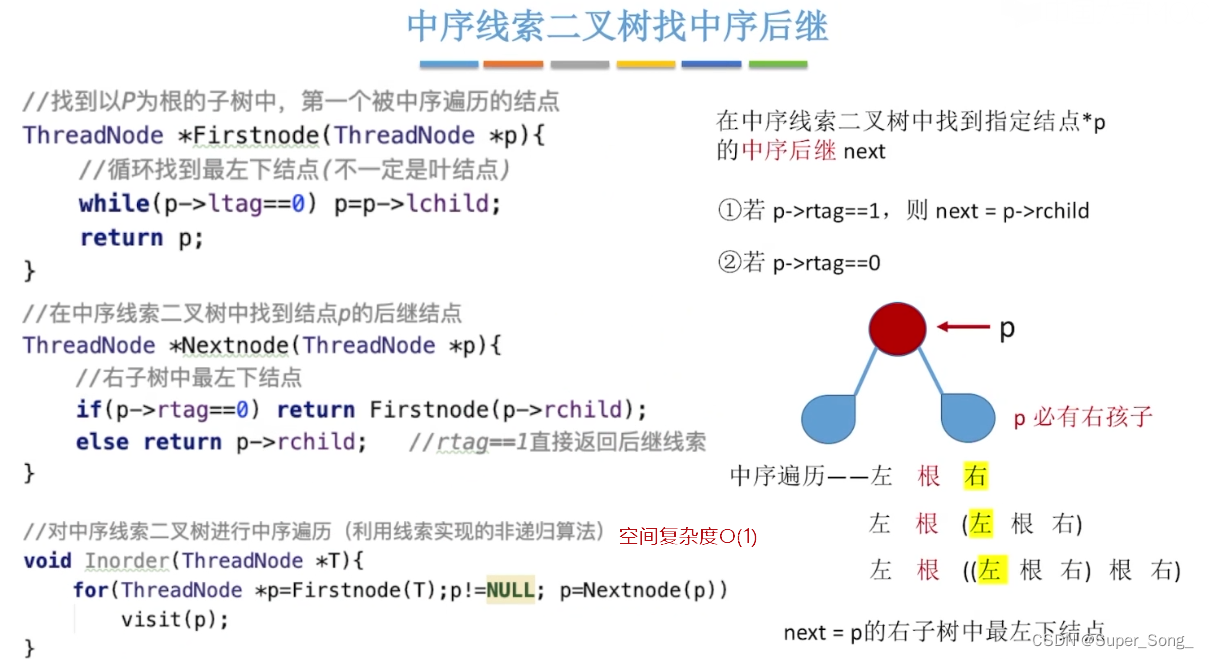

中序线索二叉树找中序后继

p为根结点，如果p有后继指针，直接获取后继
如果p没有后继指针，那么p的后继是右子树的第一个被中序遍历的结点
p为根子树，第一个被访问的结点就是最左下的结点（不一定是叶子结点）
右子树第一个被访问的点，就是右子树最左下的点
利用线索可以实现中序遍历，非递归算法，空间复杂度O(1)

在这里插入图片描述

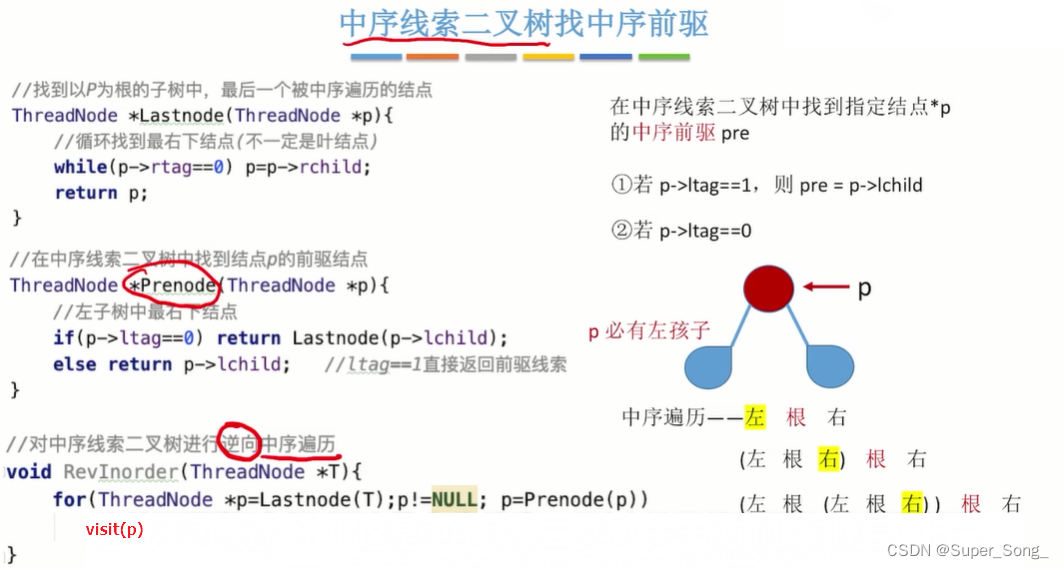

中序线索二叉树找中序前驱

中序序列中，找一个点的前驱就是这个点的左子树的最后一个被访问的点
左子树最后一个被访问的结点就是这个左子树中最右下的结点
如果左指针本来就是线索的话，直接返回线索即可
找到最后的中序的遍历点，再不断地找前驱点，即可逆向遍历中序二叉树

在这里插入图片描述

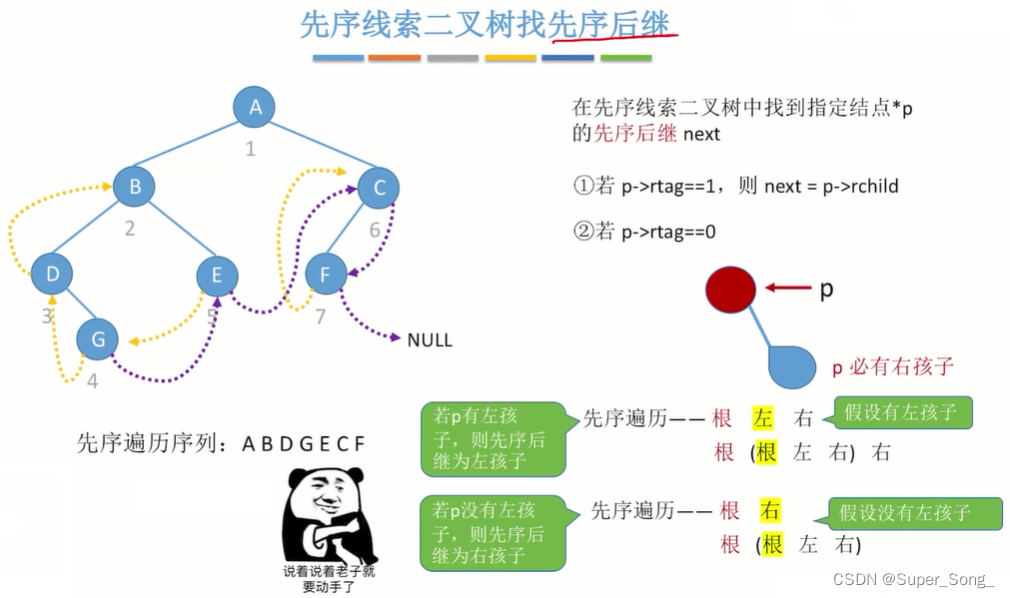

前序线索二叉树找前序后继

找p结点的前序后继要分情况讨论
p结点有左孩子和p结点没有左孩子的情况

在这里插入图片描述

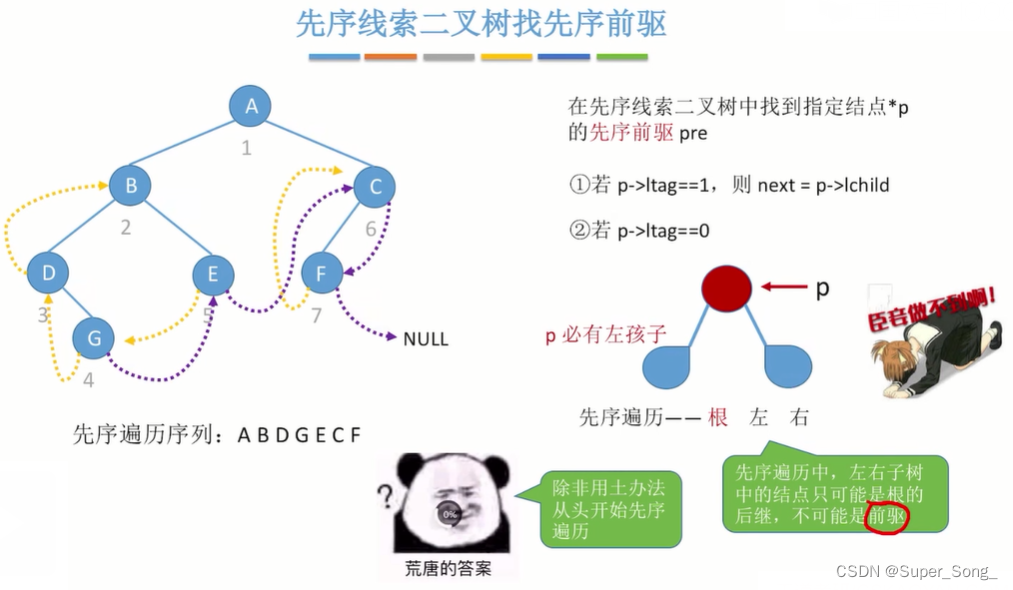

前序线索二叉树找前序前驱

如果p结点左指针是线索，那么直接返回前驱线索即可
如果p结点左指针为左孩子，那么就找不到前驱了，因为前序遍历是根左右
可以尝试用三叉链表保存父节点信息
p若没有父结点，那就拉倒了

在这里插入图片描述
如果能找到p的父节点

需要分四种情况
第三种情况，p的前驱结点为左兄弟子树中最后一个被前序遍历的节点；
如何找这个结点，在左兄弟子树中优先向右下找，右下没有再向左下找

在这里插入图片描述

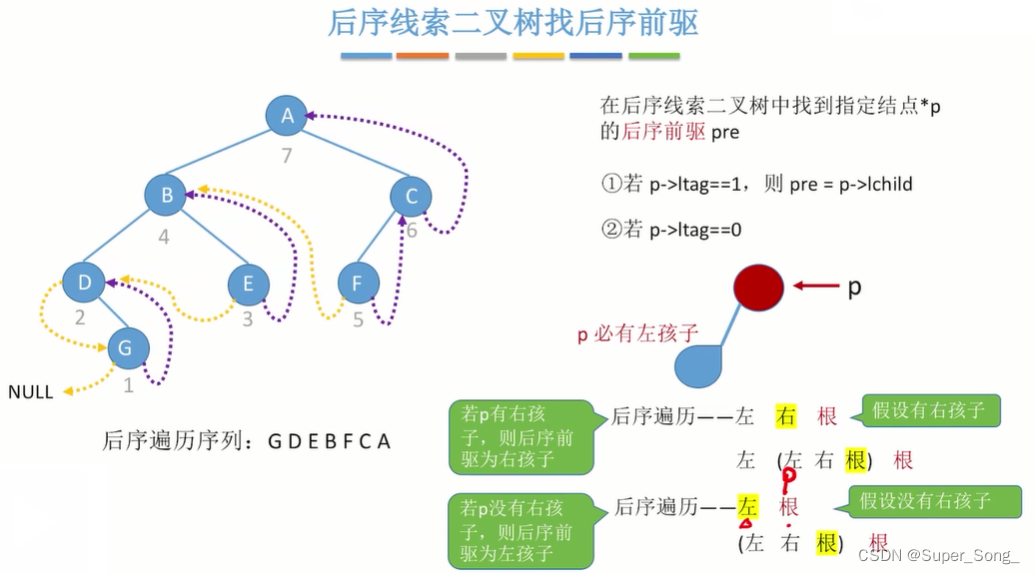

后序线索二叉树找后序前驱

有左线索，则返回前驱
没有左线索，则有左孩子；如果有左孩子，则要看是否有右孩子，分情况讨论

在这里插入图片描述

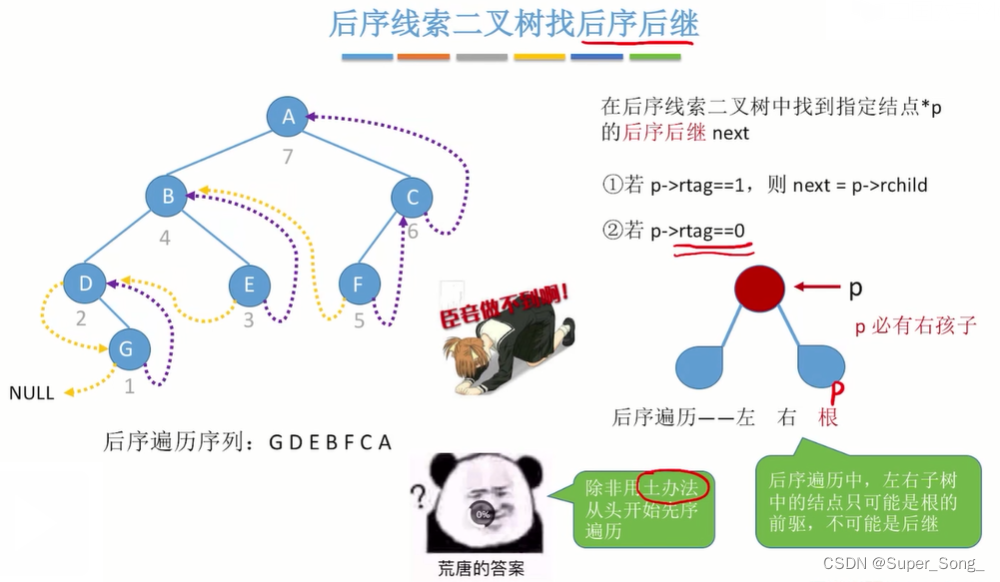

后序线索二叉树找后序后继

p若有右指针为后继线索，则直接返回
p若有孩子，p的左右子树只能是p的前驱，所以p只能向上找父节点
找p的父结点要么用土办法遍历，要么使用三叉连链表
如果p没有父结点，p是根结点，那就拉倒了

在这里插入图片描述
如果能找到p的父结点

分三种情况
第三种情况，p有右兄弟，则p的后继为右兄弟的第一个被访问的结点
如何找右兄弟第一个点，尽量向左下方向找，左下没有再向右下找

在这里插入图片描述
知识点小结

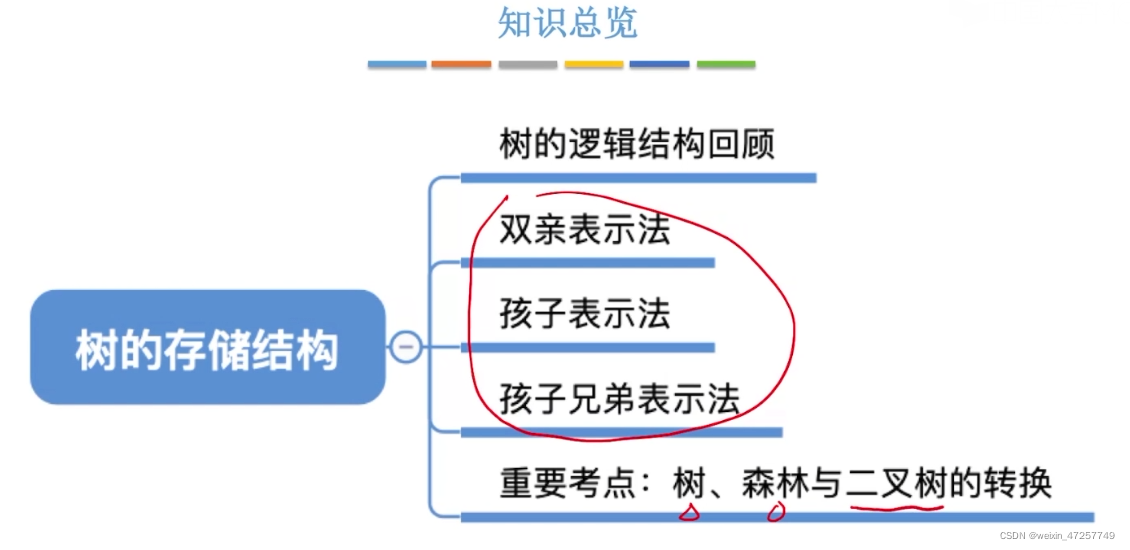

树–存储结构（普通的树）

在这里插入图片描述
树的逻辑结构

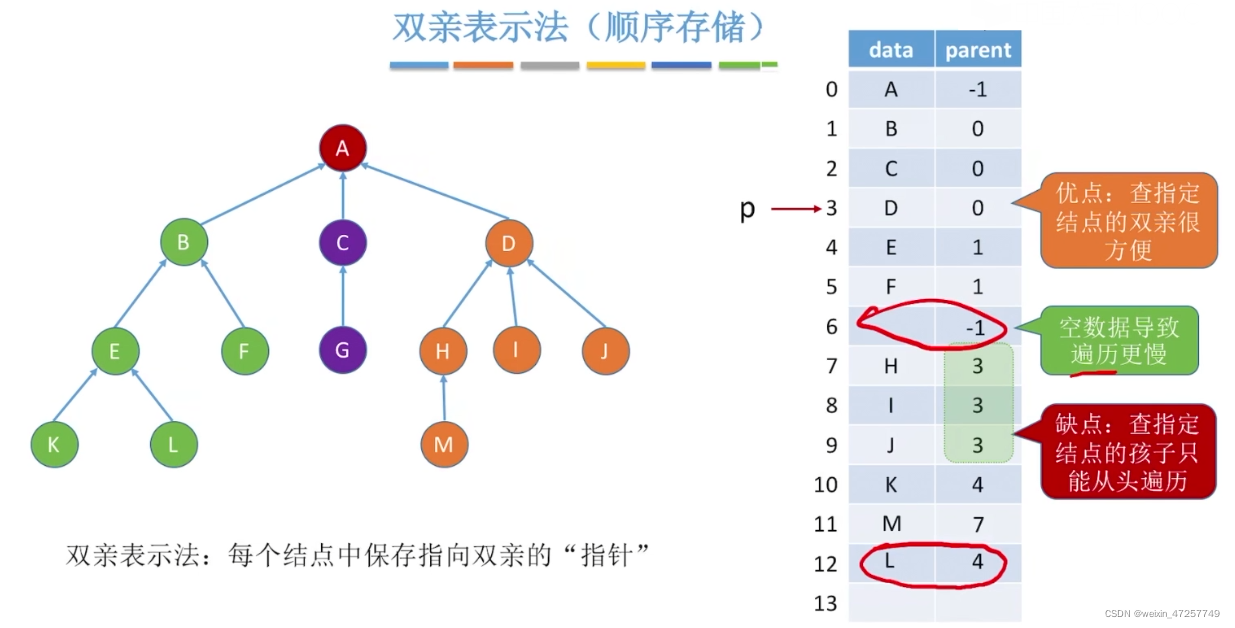

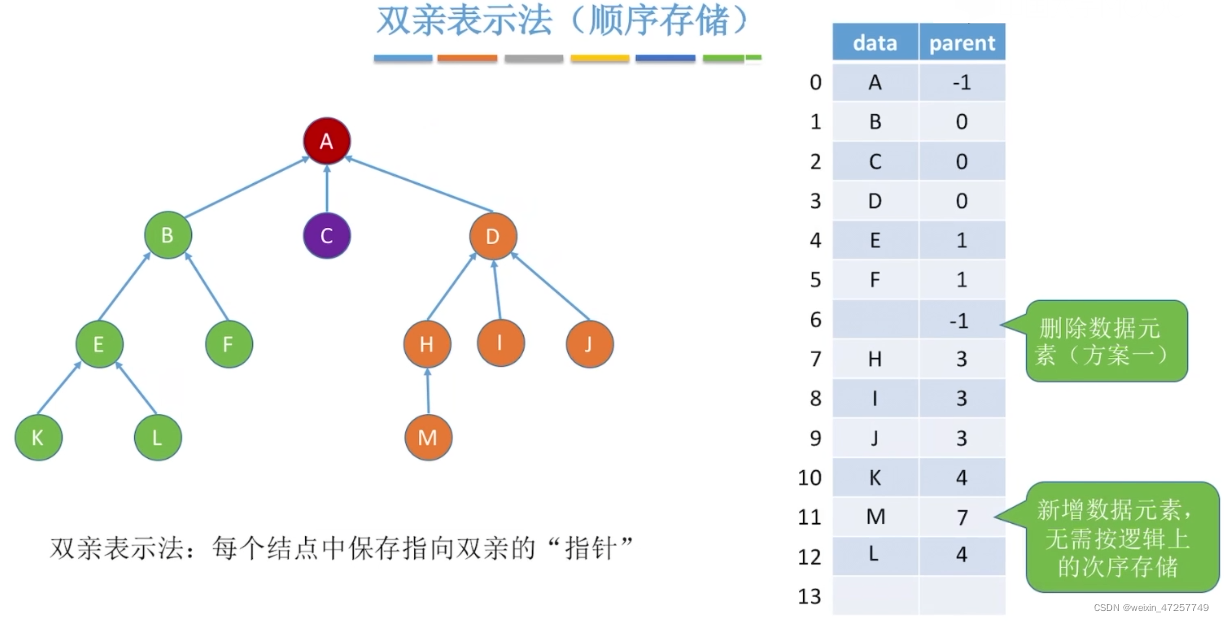

双亲表示法（顺序存储）

新增数据：有一些类似层序，但又不是，无需按逻辑上的次序存储
删除数据
- 方案一：将结点数据清空，双亲指针设为-1
- 方案二：尾部的数据移动过来填上
如果删除的是叶子结点，正常删除即可；如果不是叶子结点，意味着该结点后面的孩子结点都删除
如何找孩子？给定结点查双亲结点方便，找孩子只能从头遍历

在这里插入图片描述

孩子表示法–顺序+链式存储

顺序存储用来存储各个结点的结构体，结构体包含数据本身和孩子指针结构体
孩子指针结构体就是链表结构
思考优缺点，找孩子容易，找双亲麻烦

在这里插入图片描述
孩子兄弟表示法–链式存储–常见考点

左指针指向第一个孩子，右指针指向右兄弟
树转成二叉树

树转成二叉树

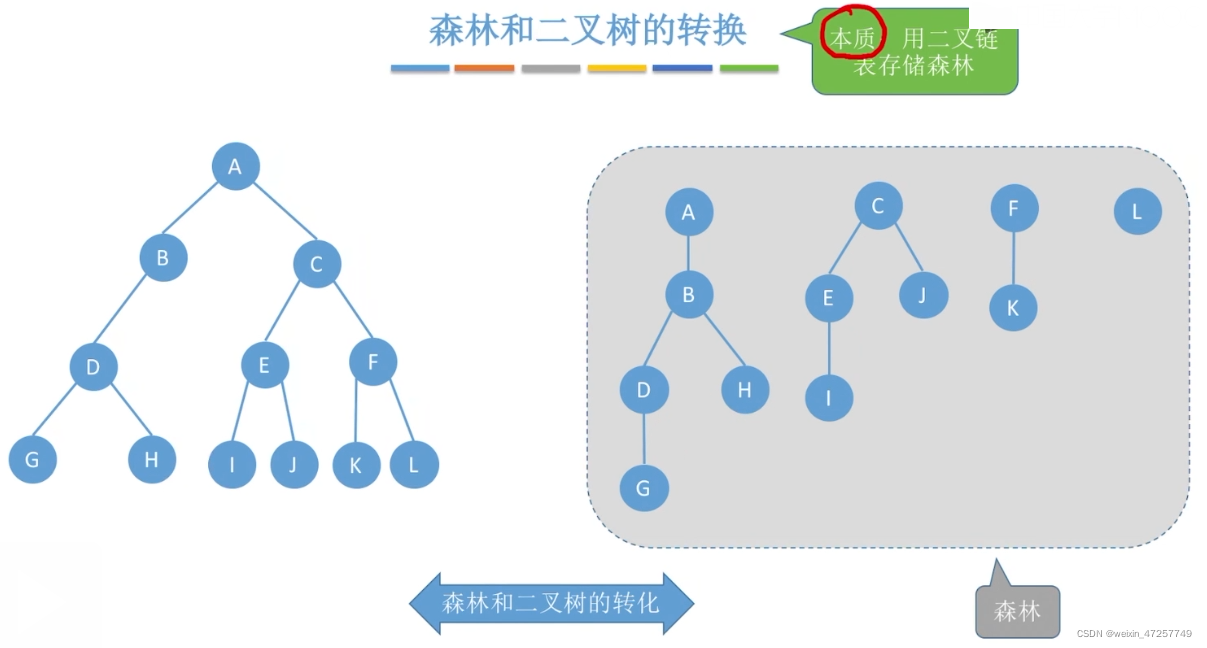

森林转成二叉树

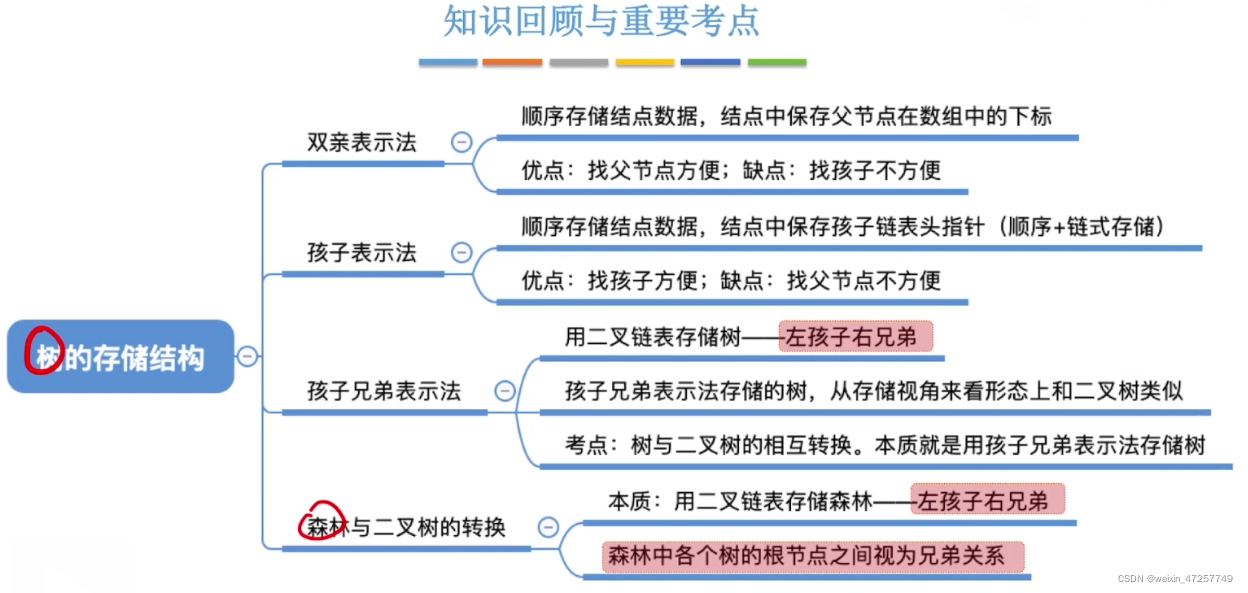

知识点小结

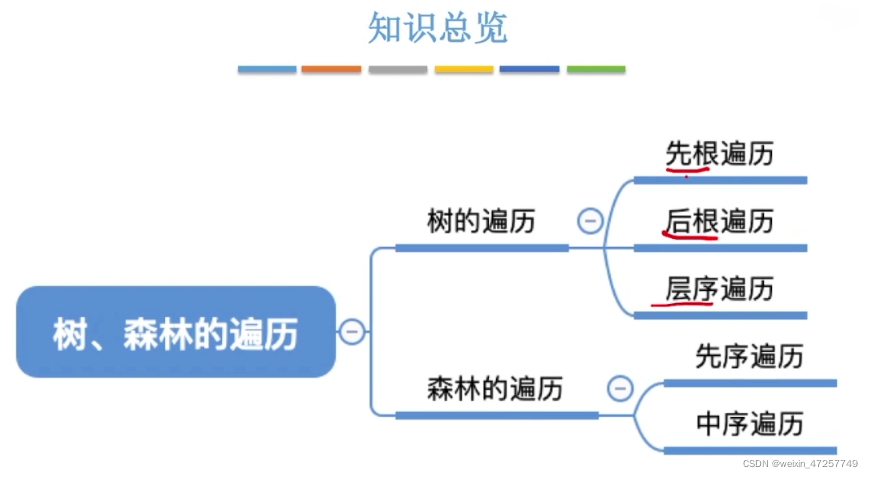

树、森林的遍历

在这里插入图片描述

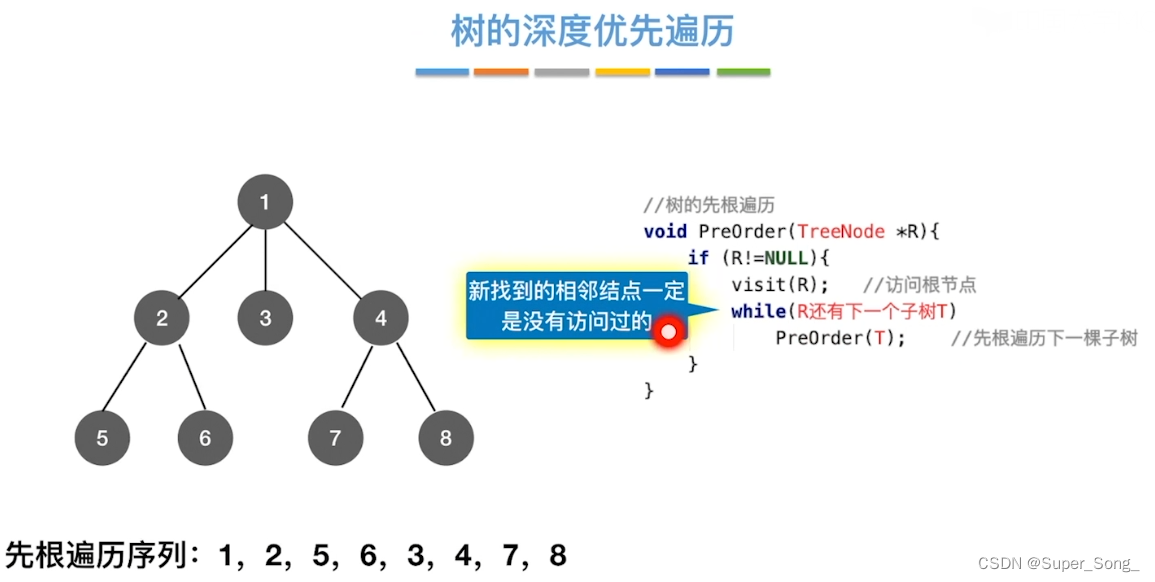

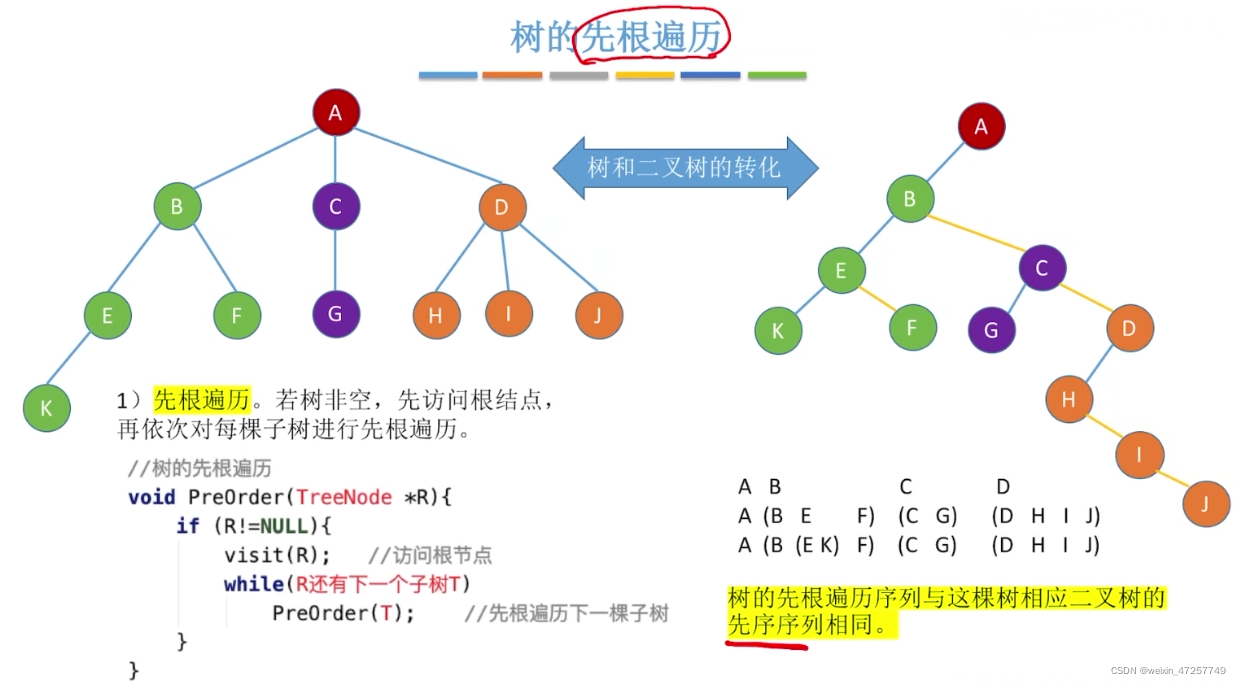

树的先根遍历

伪代码：先访问根，再依次访问各个孩子，访问各个孩子的时候再进行访问根的递归操作
树的先根遍历的序列和与之对应的二叉树的前序遍历序列是一样的

在这里插入图片描述

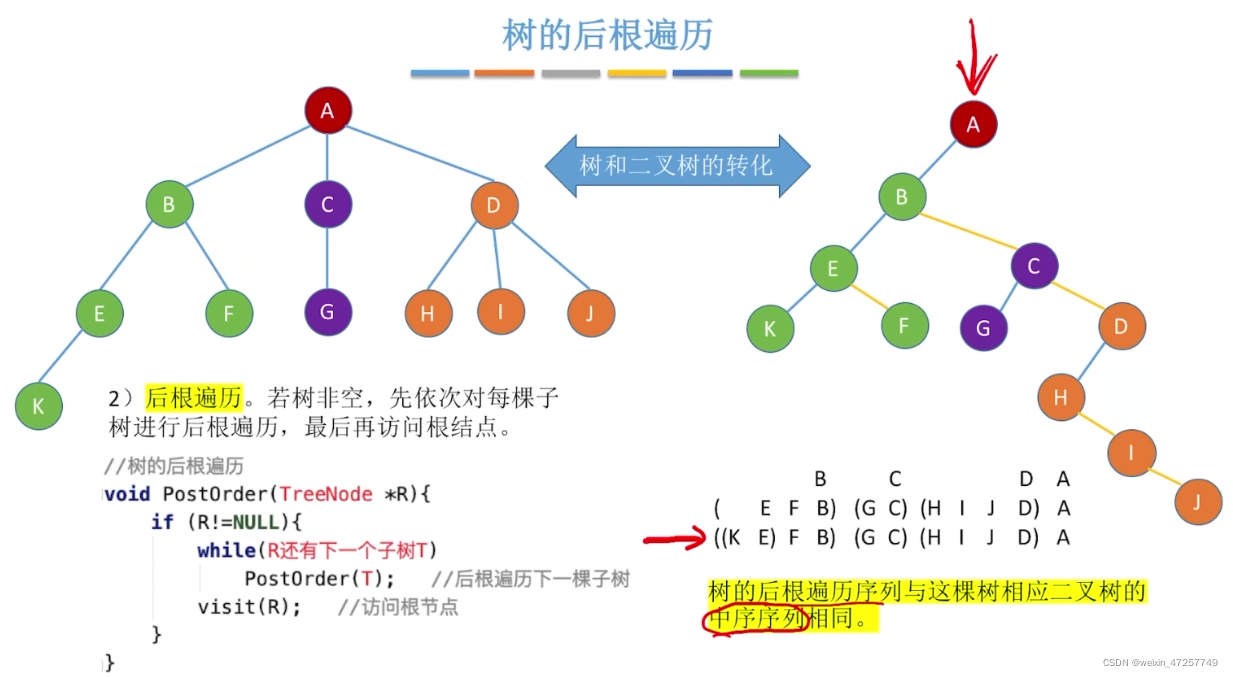

树的后根遍历

现访问树的孩子，再访问根
树的后根遍历序列与对应的二叉树的中序遍历序列是相同的

在这里插入图片描述

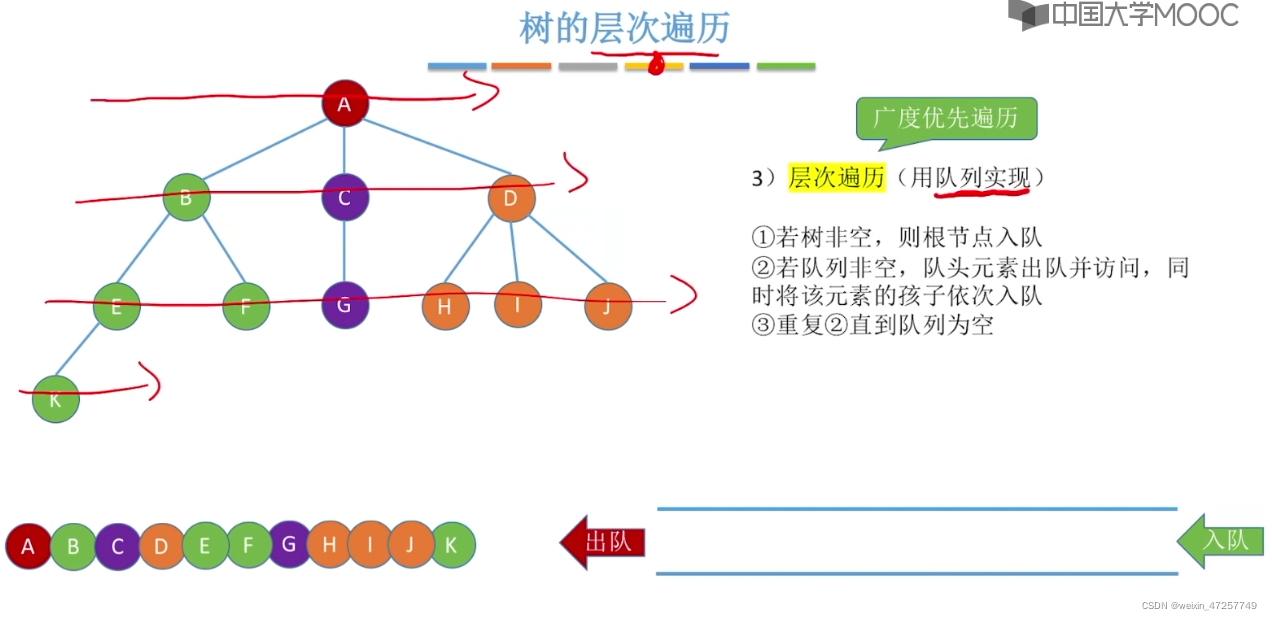

树的层次遍历–使用辅助队列

与之前的层次遍历一样
探索范围是尽可能的宽，也叫广度优先遍历
先根遍历和后根遍历也称为深度优先遍历

在这里插入图片描述

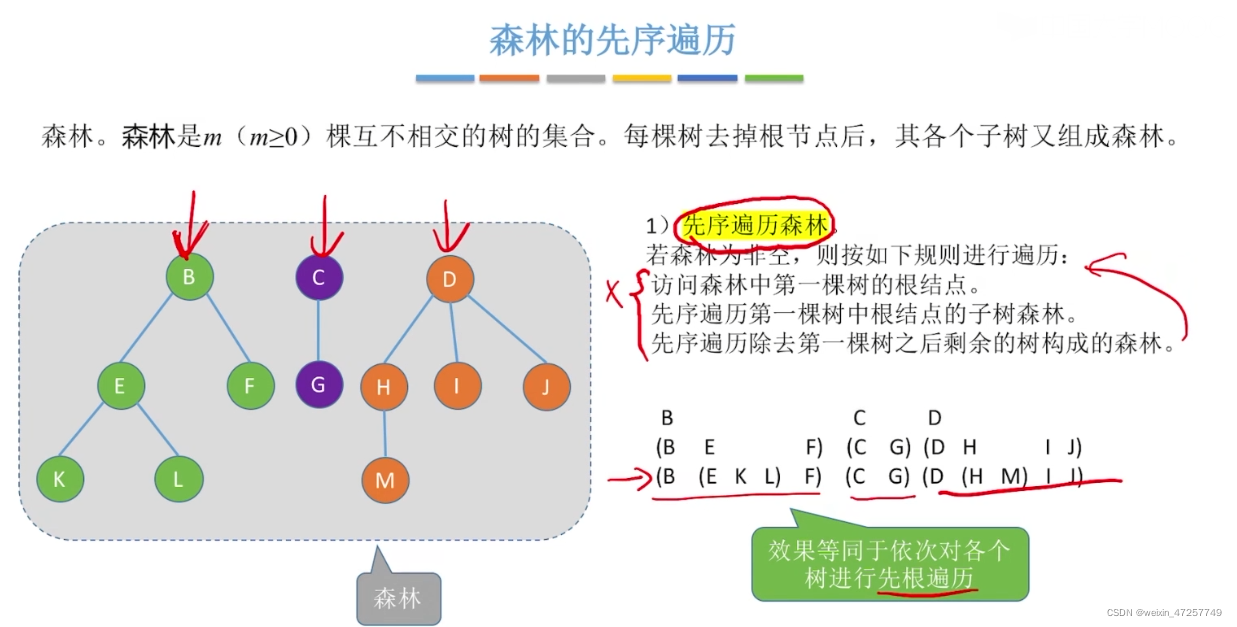

森林的前序遍历

使用递归
森林的前序遍历效果等同依次对各个子树进行先根遍历的效果

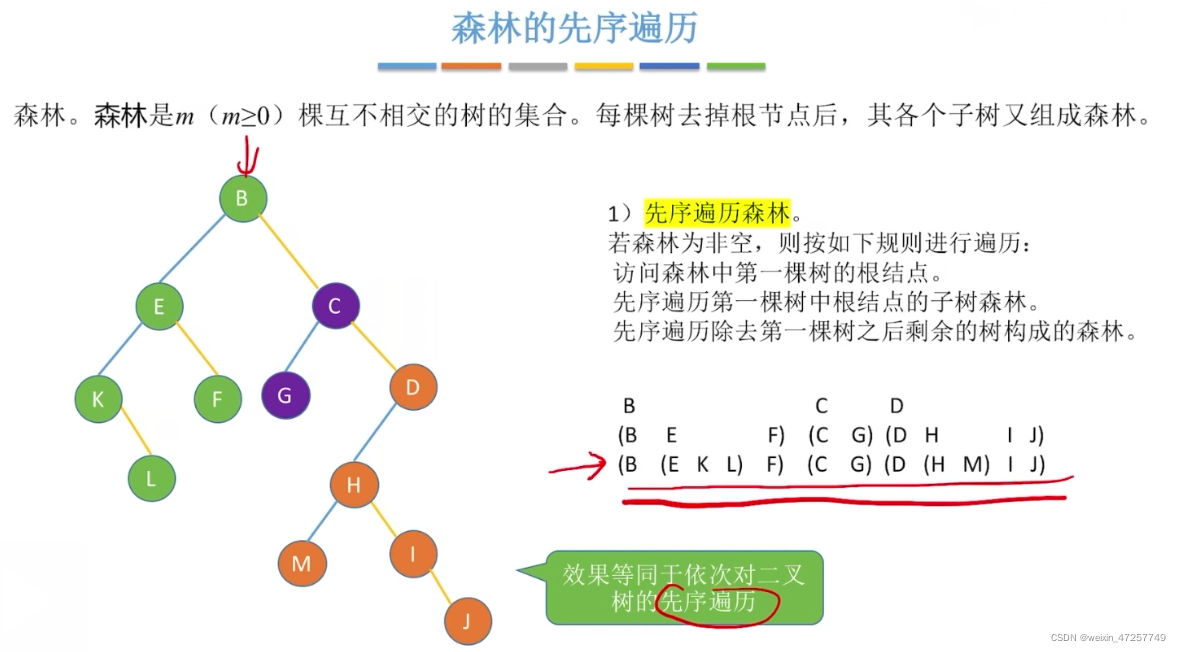

也可以转成二叉树，等同于二叉树的前序遍历

在这里插入图片描述

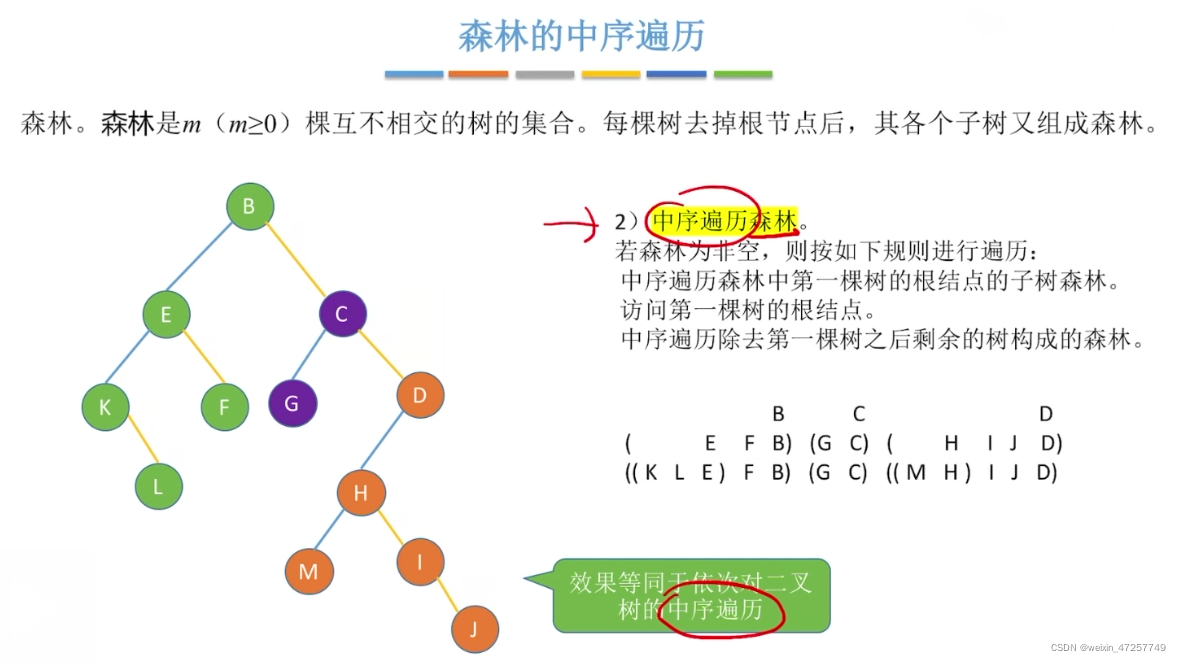

森林的中序遍历

效果等同于依次对各个子树进行后根遍历
也可转成二叉树，效果等于对二叉树进行中序遍历

在这里插入图片描述

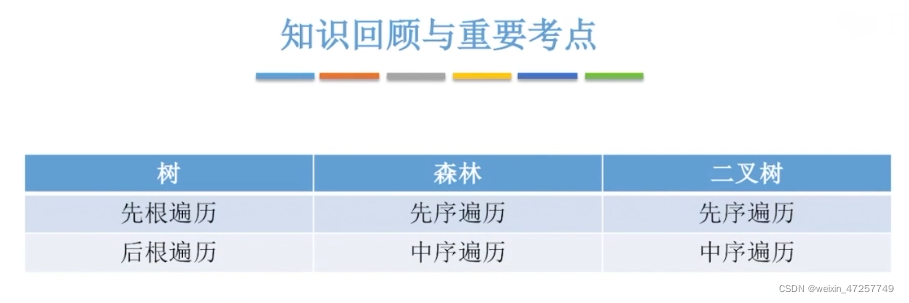

知识点小结

在这里插入图片描述

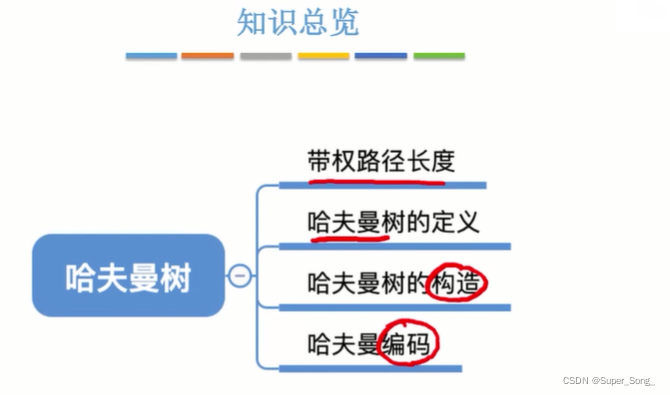

哈夫曼树

在这里插入图片描述

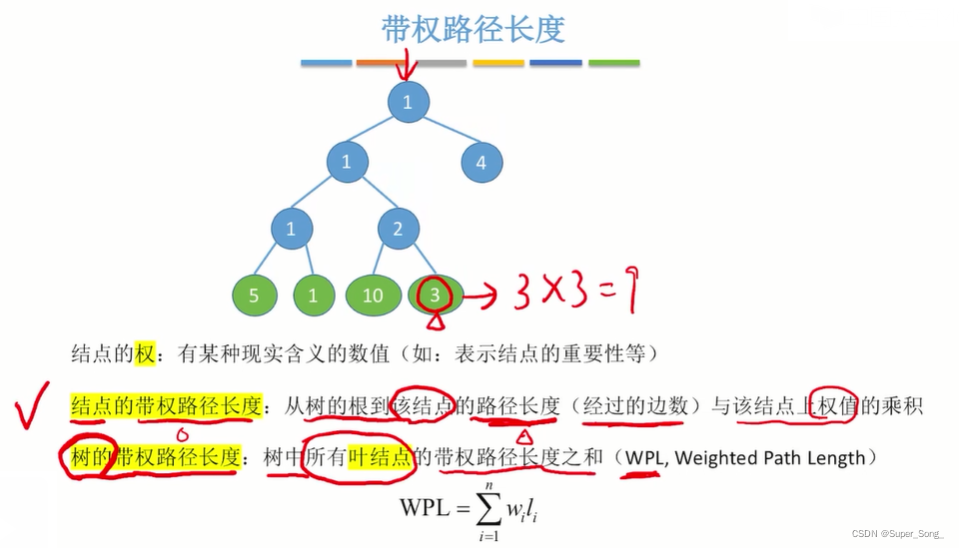

带权路径长度

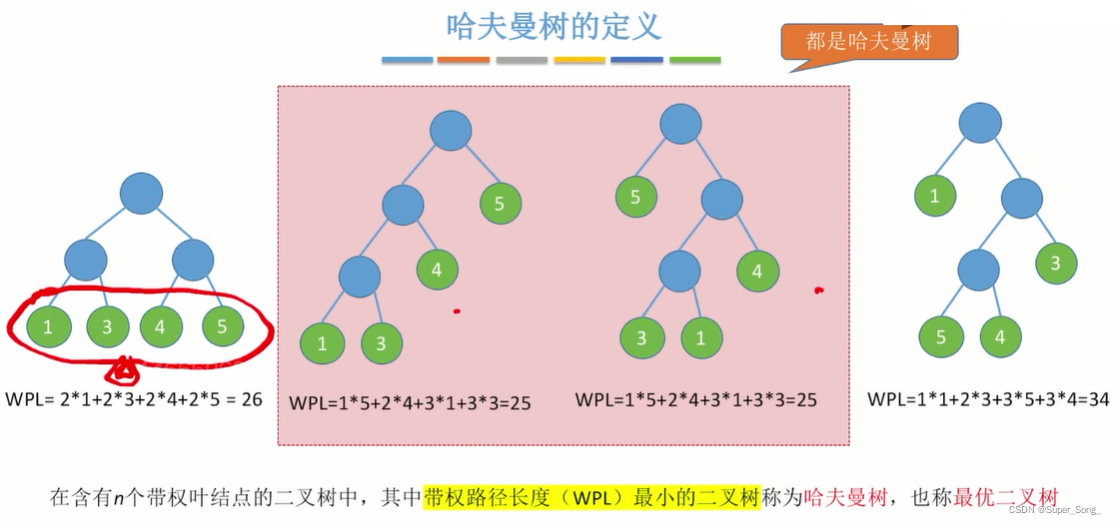

哈夫曼树–最优二叉树

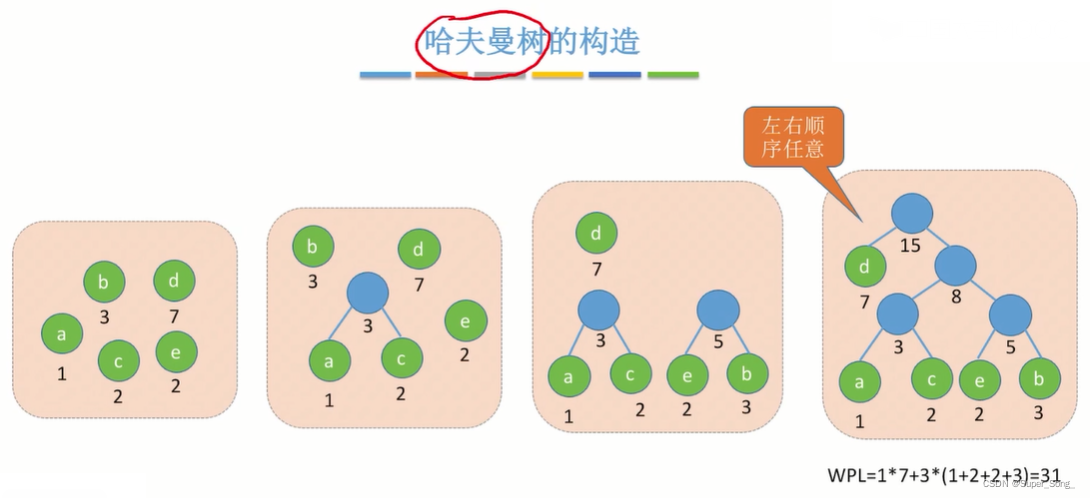

哈夫曼树的构造

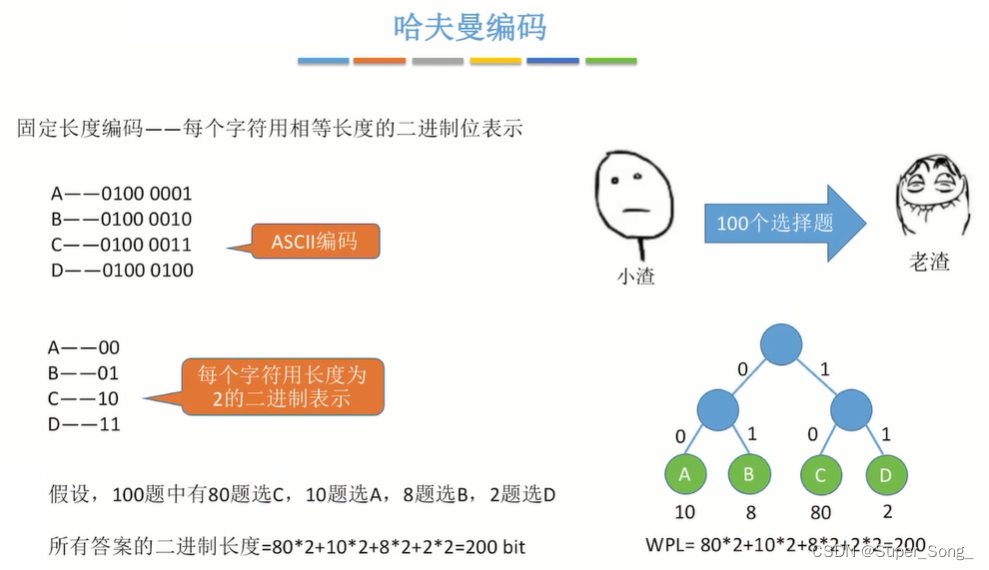

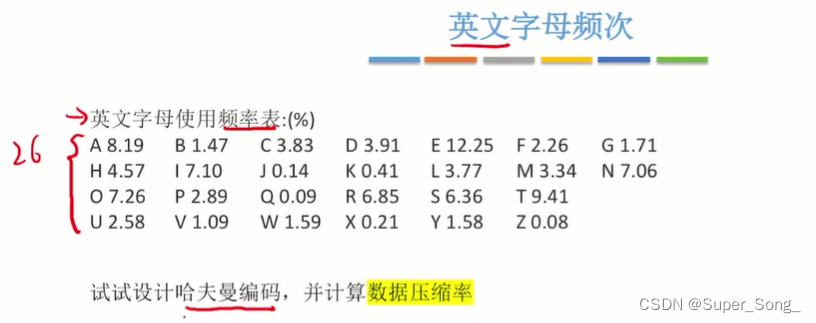

哈弗曼编码

发送电报运用了哈夫曼树的原理

在这里插入图片描述
如何尽可能减小传输的bit数

构造哈夫曼树
使用可变长度编码

在这里插入图片描述

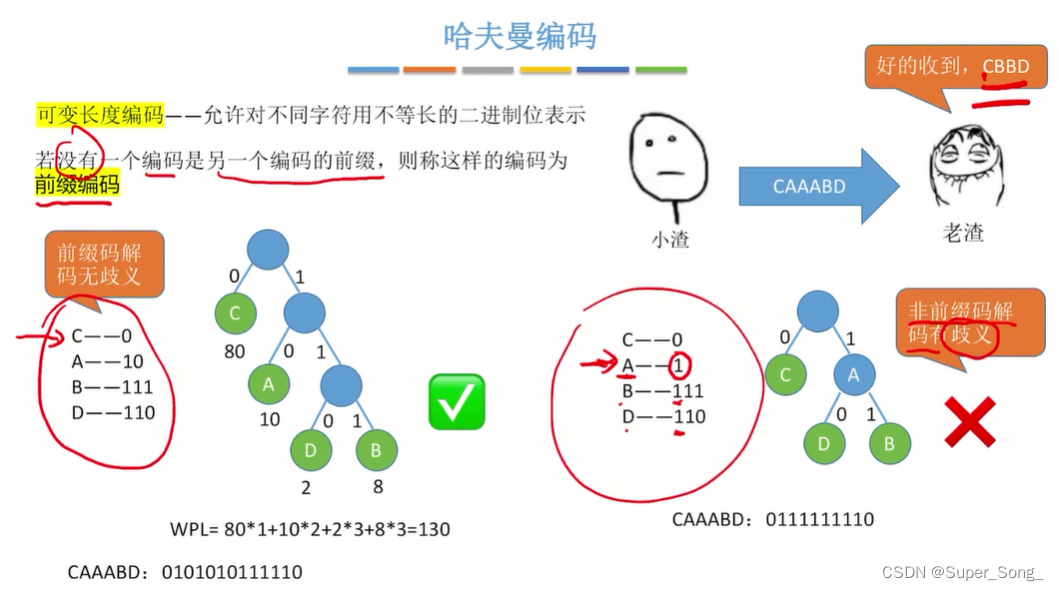

哈夫曼编码

如果给字符集设计可变长度编码，那么所有的字符在编码树种只能是叶子结点，不可以是分支节点
如果某一字符成为了分支节点，那么解码时就可能产生歧义，因为某一个字符的编码可能成为其他编码的前缀
前缀编码

在这里插入图片描述
哈夫曼编码也不唯一

哈弗曼编码可以用于数据的压缩

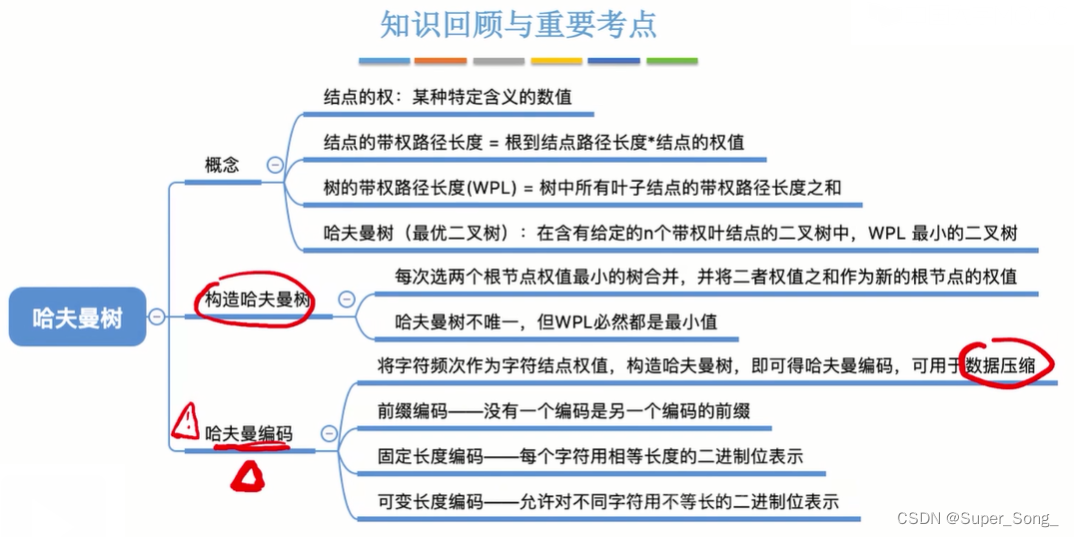

知识点小结

并查集–2022新增考点

属于集合类型的逻辑结构
在这里插入图片描述
集合：将元素划分为若干个互不相交的子集

代码表示集合：

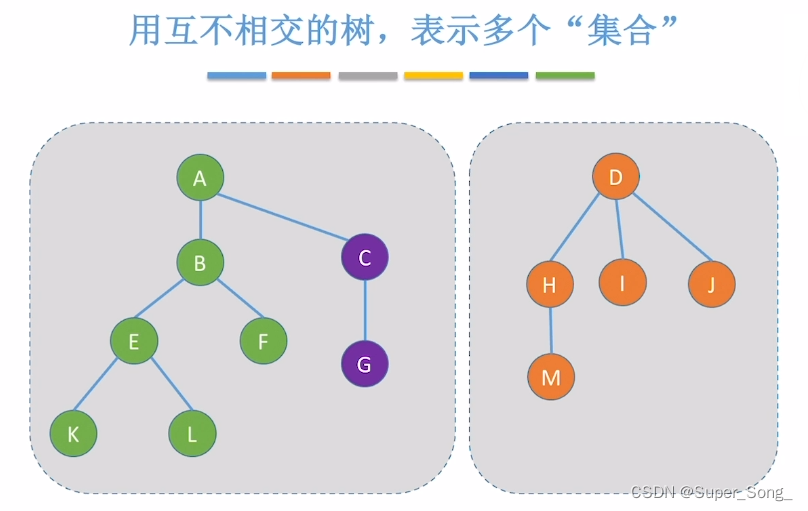

可以将同一个子集中的各个元素，组织成一棵树
如何判断元素属于哪个集合，查根结点
根结点相同的两个元素，属于同一个子集
两个集合合并为一个集合，只需要让一棵树成为另一棵树的子树即可
这就是并和查

在这里插入图片描述

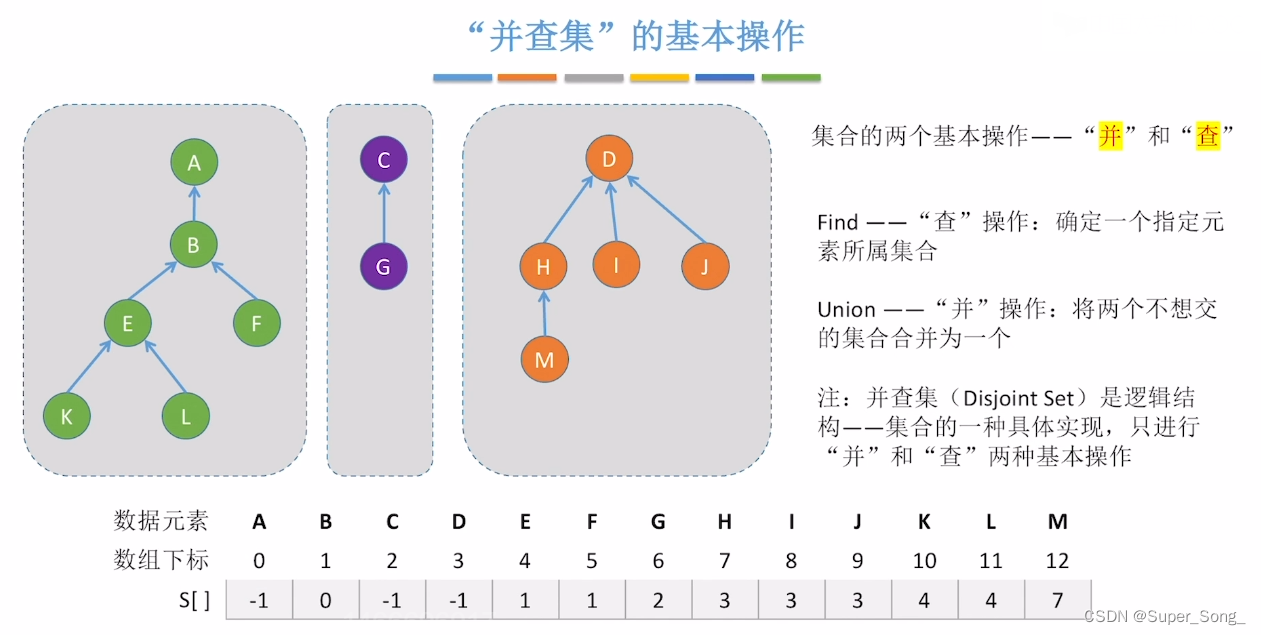

并查集存储结构

双亲表示法最适合，主要都是在查根结点
并查集的存储结构本质上就是树的双亲表示法

在这里插入图片描述

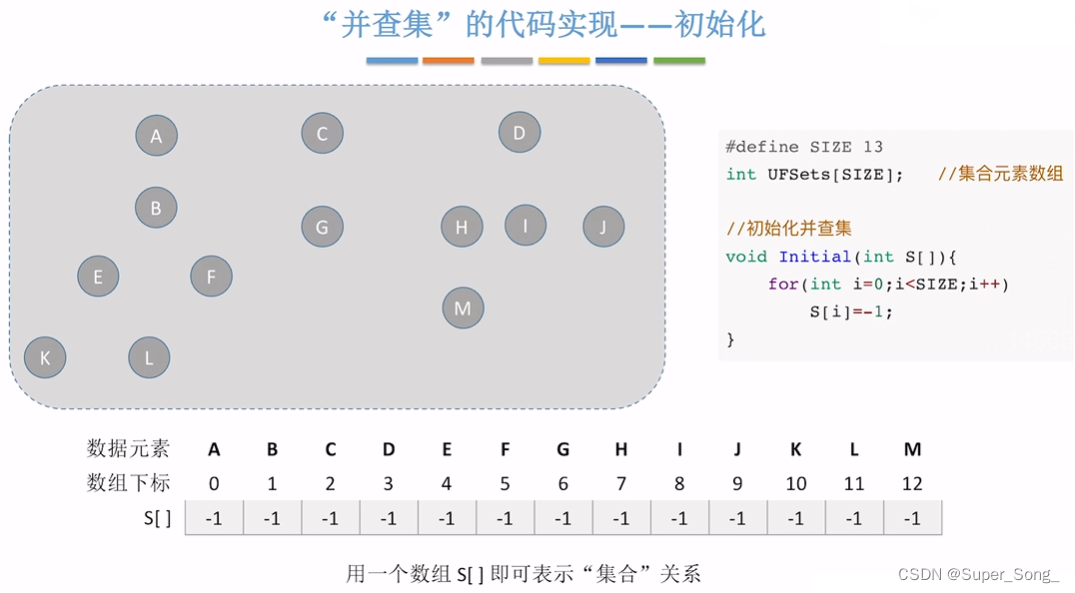

并查集代码实现–初始化

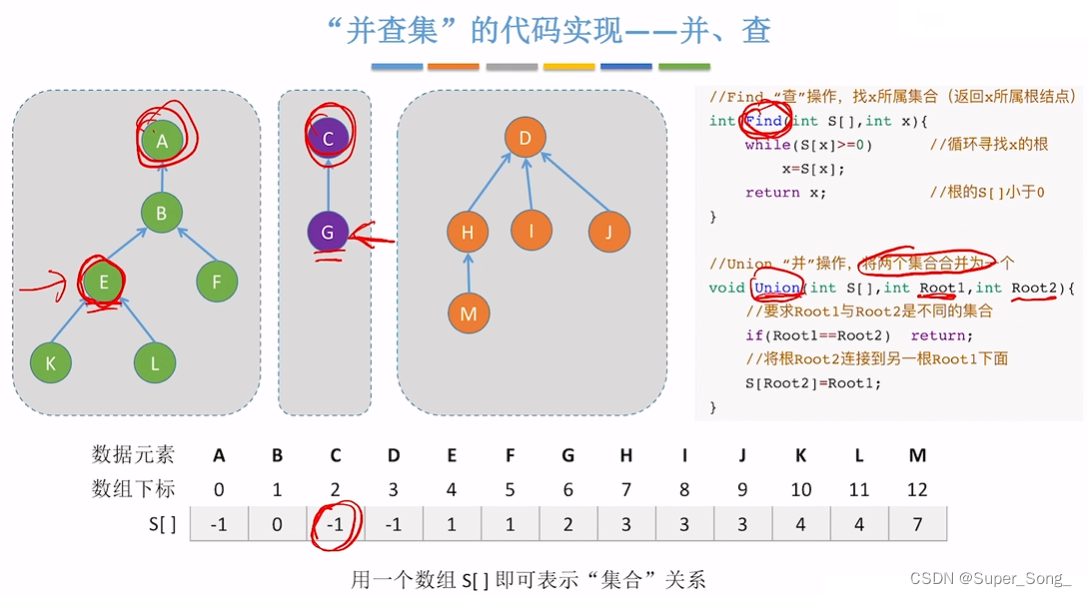

并查集代码实现–并和查

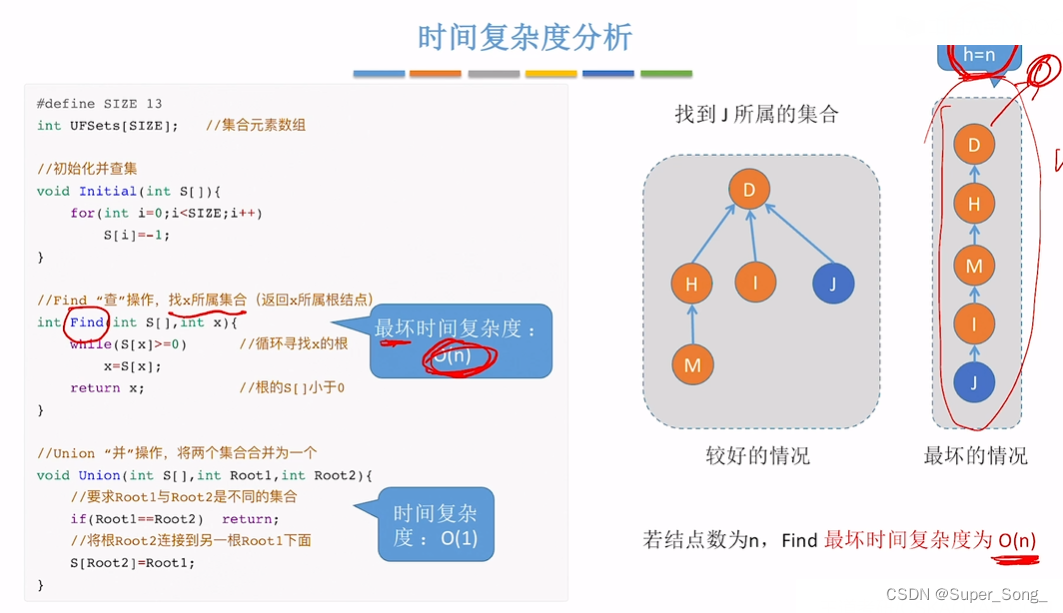

并查集时间复杂度分析

并操作：O(1)
查操作：最坏时间复杂度O(n)，与树高相关，如果需要优化，尽量将数变宽

在这里插入图片描述

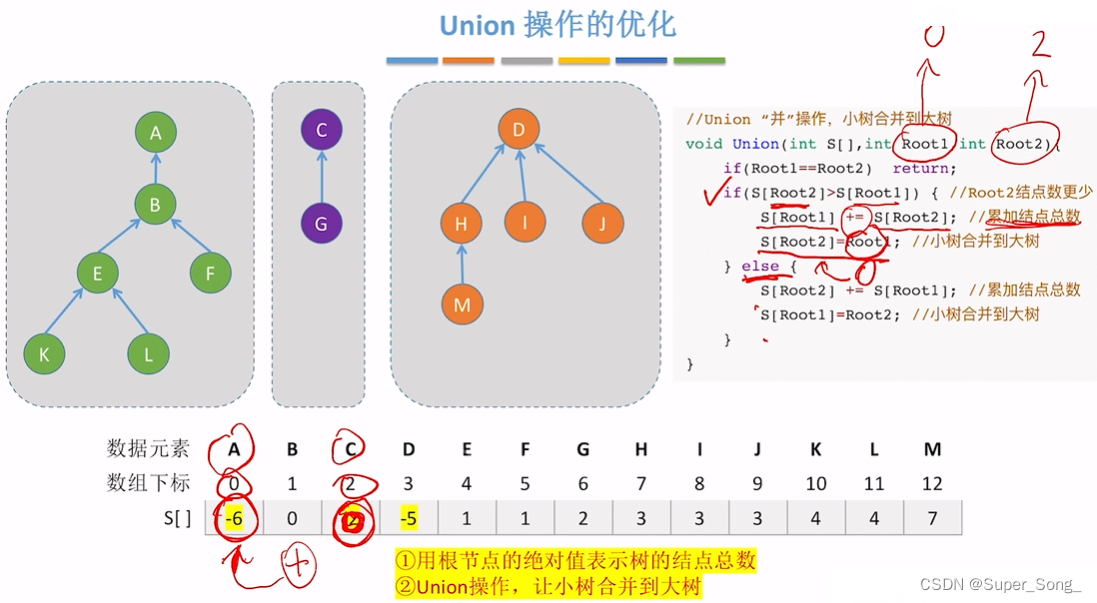

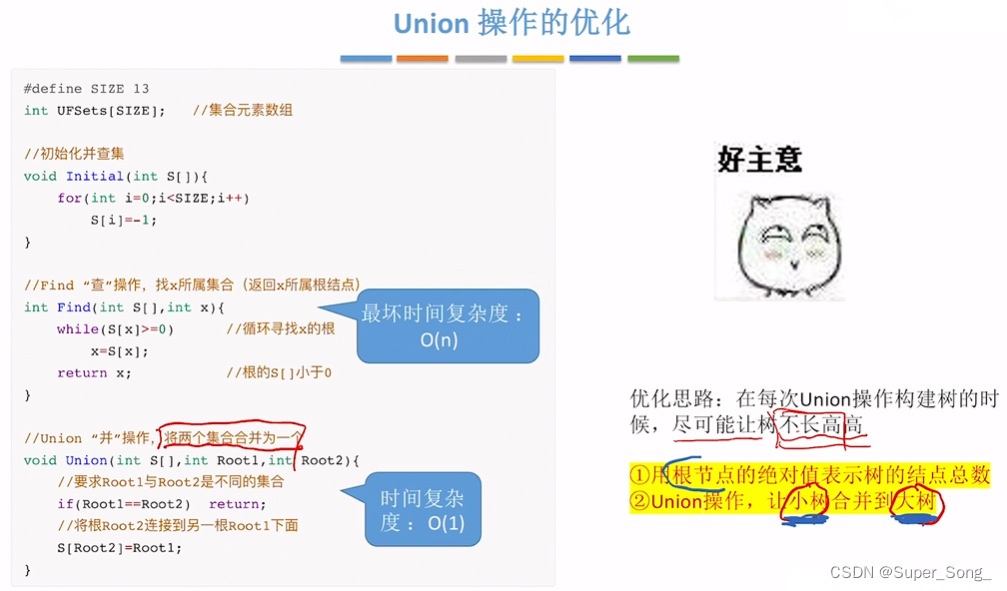

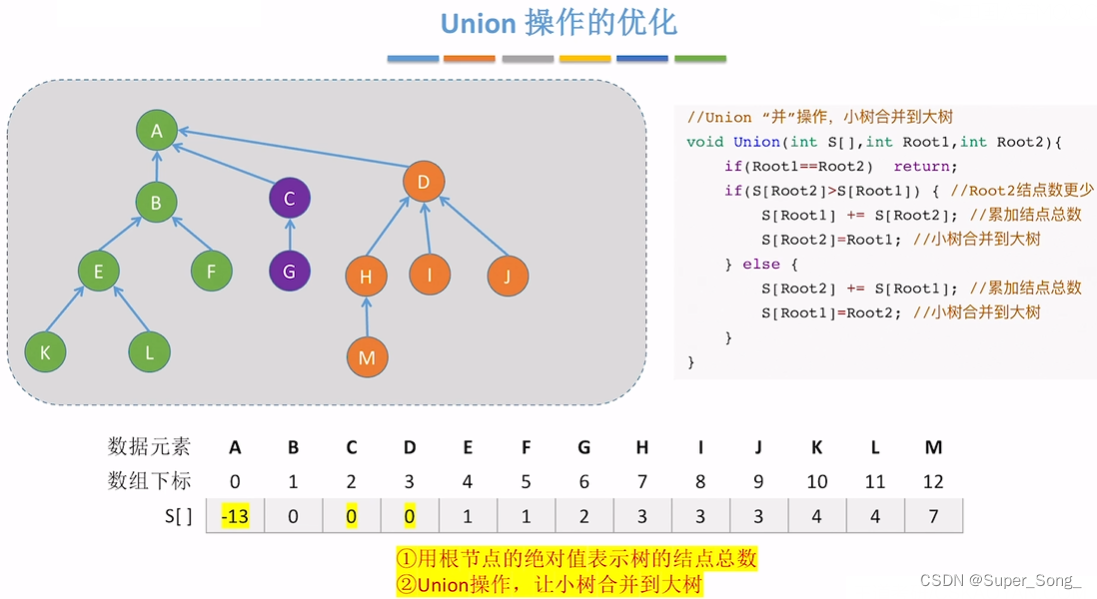

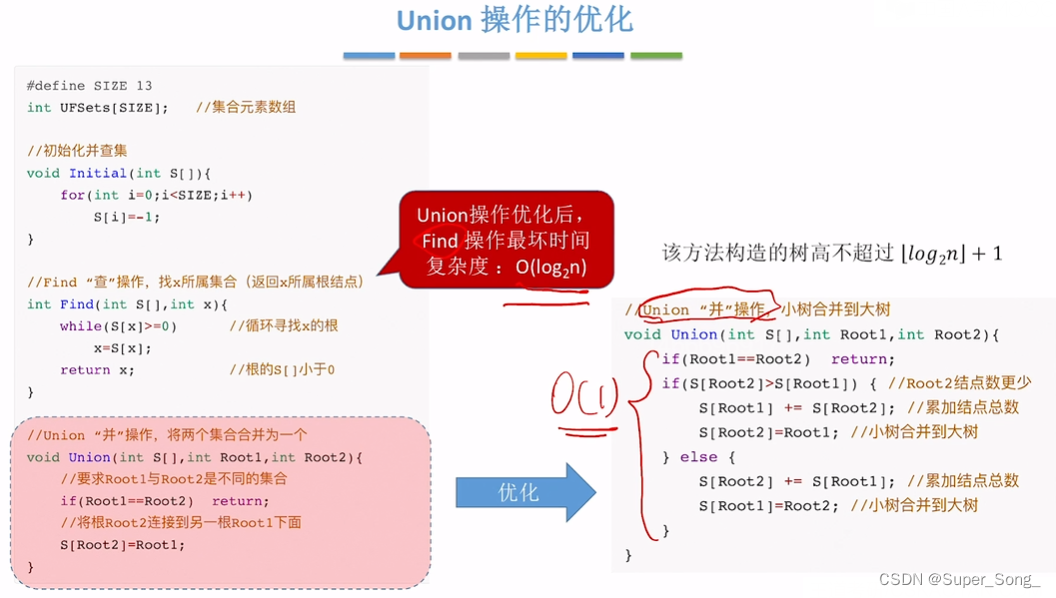

对并操作的优化–union

让每次的合并都是小树合到大树上
可以用根结点的绝对值，百奥是树的结点总数

在这里插入图片描述
合并操作之后，发现，树高并没有发生变化

优化union后，查的操作最坏时间复杂度O(log2n)

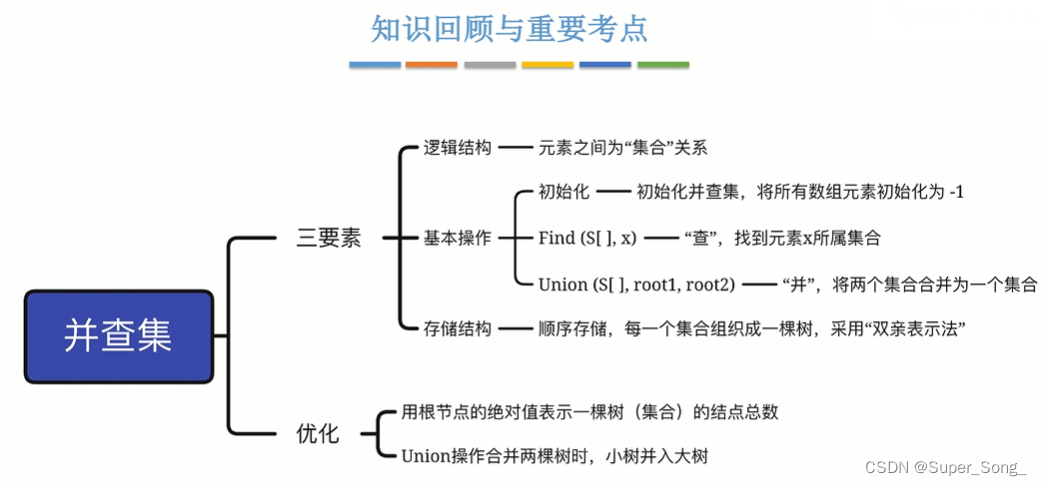

知识点小结

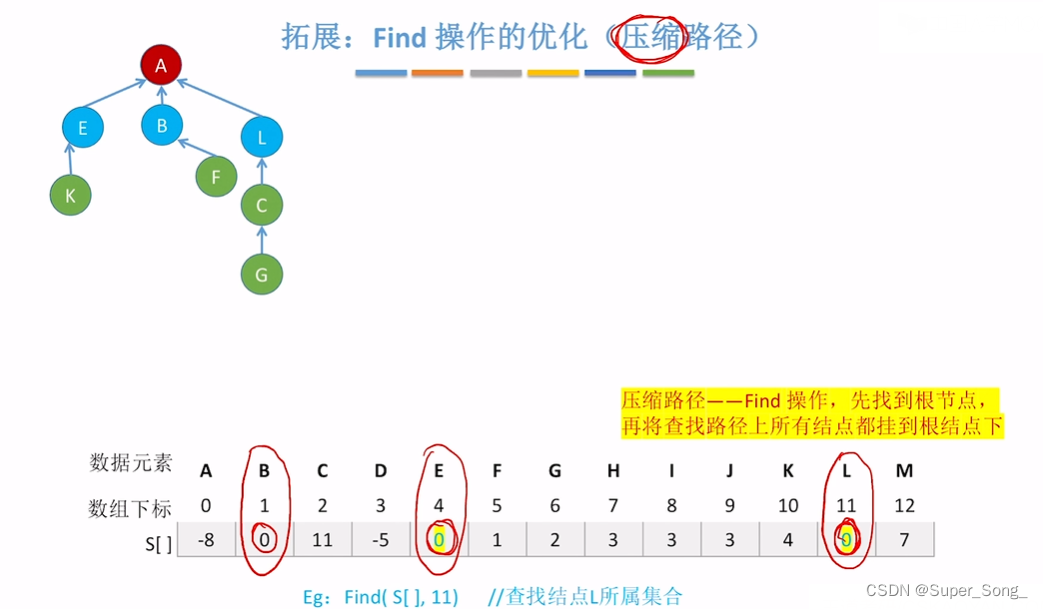

并查集终极优化

查操作的优化

压缩路径，尽量使得查找路径变短

在这里插入图片描述
优化

查找后发现，BEL都在同一路径上，且最后指向A
可以将他们都指向根结点，这样BEL到根结点都用一次就能到

在这里插入图片描述
查找优化

正常查找根结点
再次查找原路径，将路径上的

在这里插入图片描述

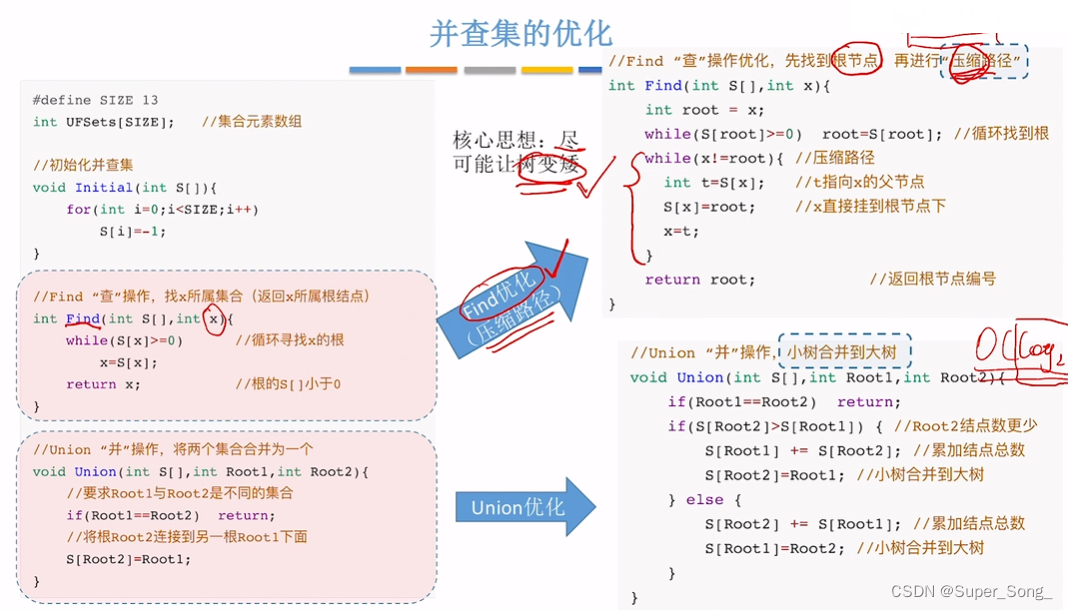

并查集的优化前后对比

第六章图

图的基本概念

在这里插入图片描述
图的定义

点集不可以空，边集可以为空

在这里插入图片描述
图的应用

铁路网，交通网
社交软件中的用户关系

无向图，有向图

无向边，有向边
无向边：圆括号表示
有向边：尖括号表示，弧尾，弧头

在这里插入图片描述

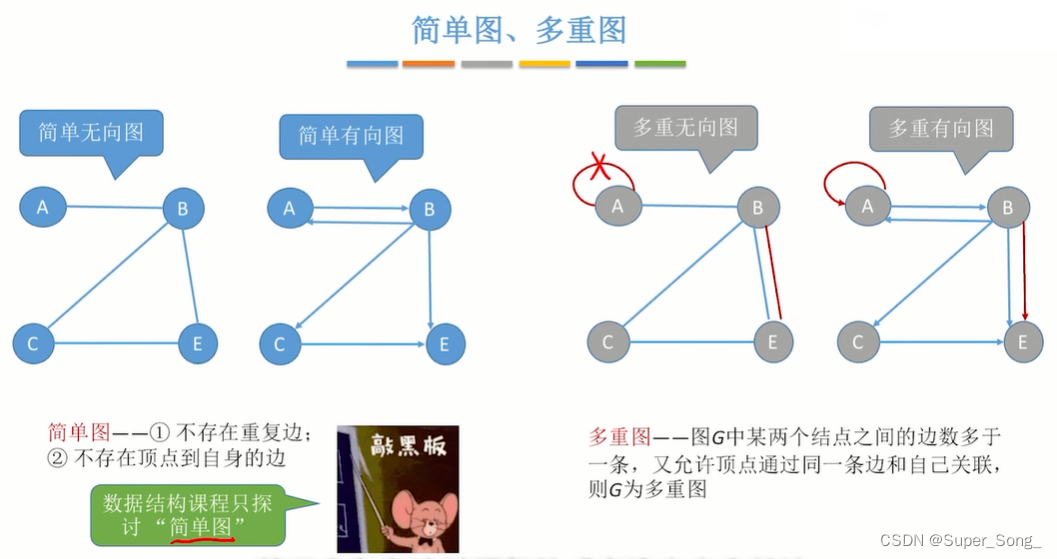

简单图，多重图

这里，我们默认探讨简单图

在这里插入图片描述
顶点的度

无向图：顶点的度，依附于该顶点的边的条数
有向图：入度，以该顶点为重点的有向边的数目；出度，以该顶点为起点的有向边的数目
有向图的度，指入度与出度之和

在这里插入图片描述

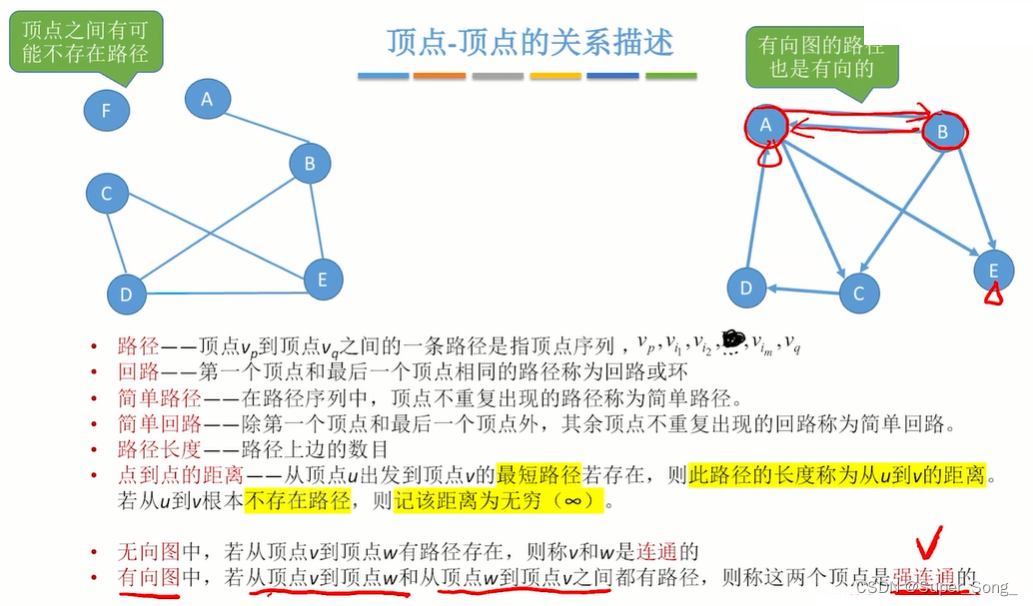

顶点之间关系描述

路径，回路
简单路径，简单回路
路径长度，顶点到顶点的距离
连通，强连通

在这里插入图片描述
连通图，强连通图考点

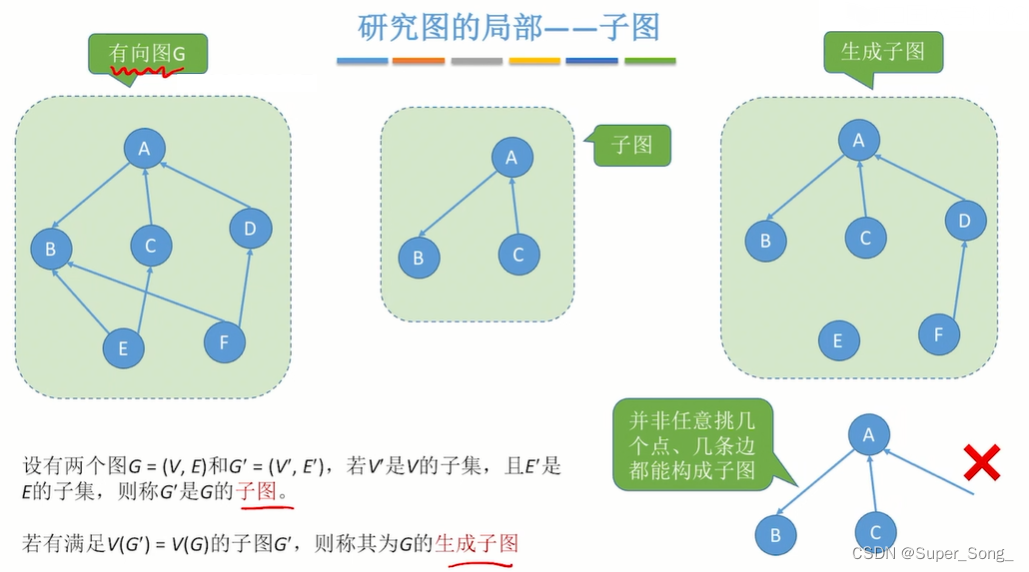

研究图的局部-子图，生成子图

连通分量

包含尽可能多的顶点和边的意思，延展到不能再延展了，其实就是独立出来的一个子图
比如全国的铁路网和海南岛的铁路网的关系

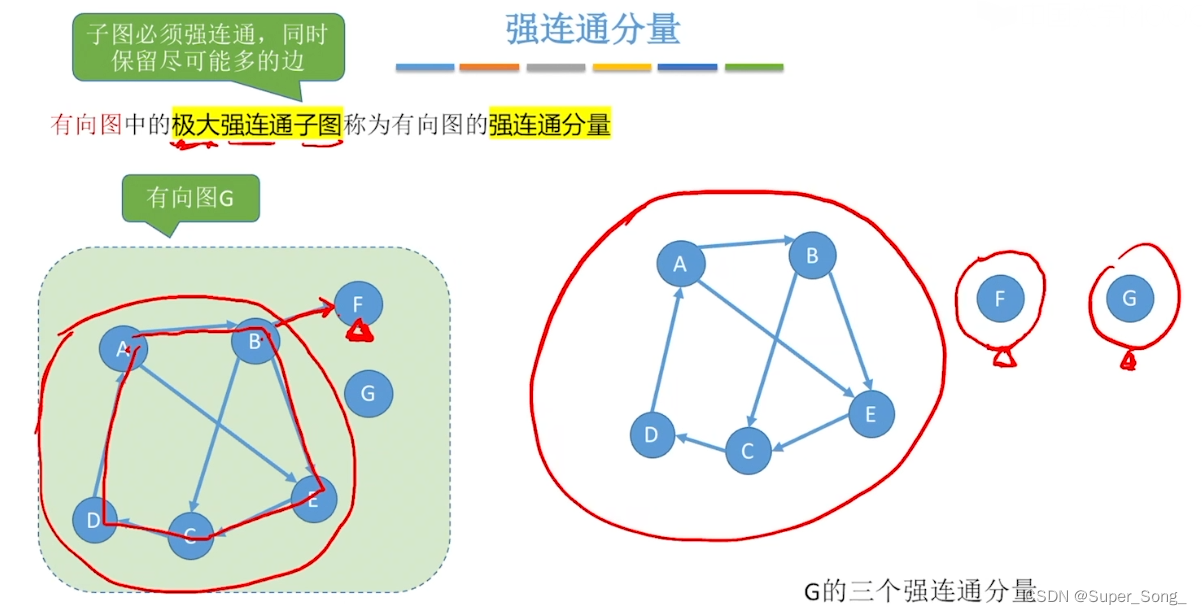

强连通分量
类似于连通分量，无向图改成有向图

在这里插入图片描述

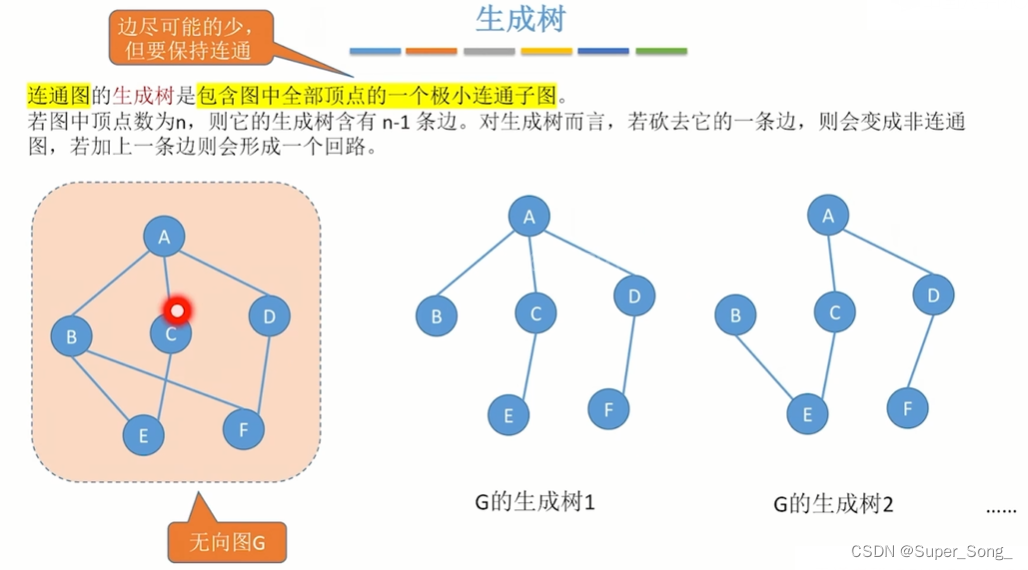

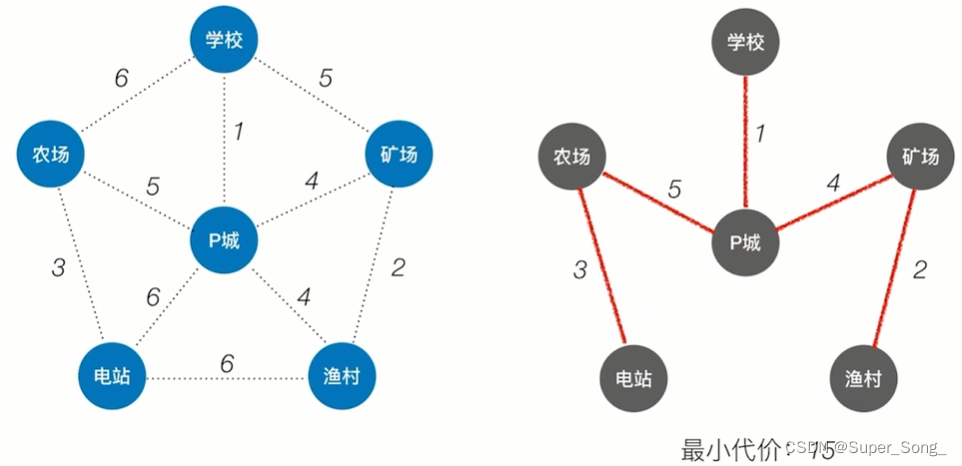

生成树

无向图，基于连通图的全部顶点，连成一个极小连通子图，最大限度的减少边的数量

在这里插入图片描述

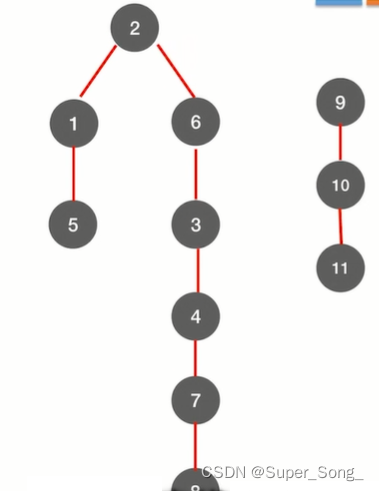

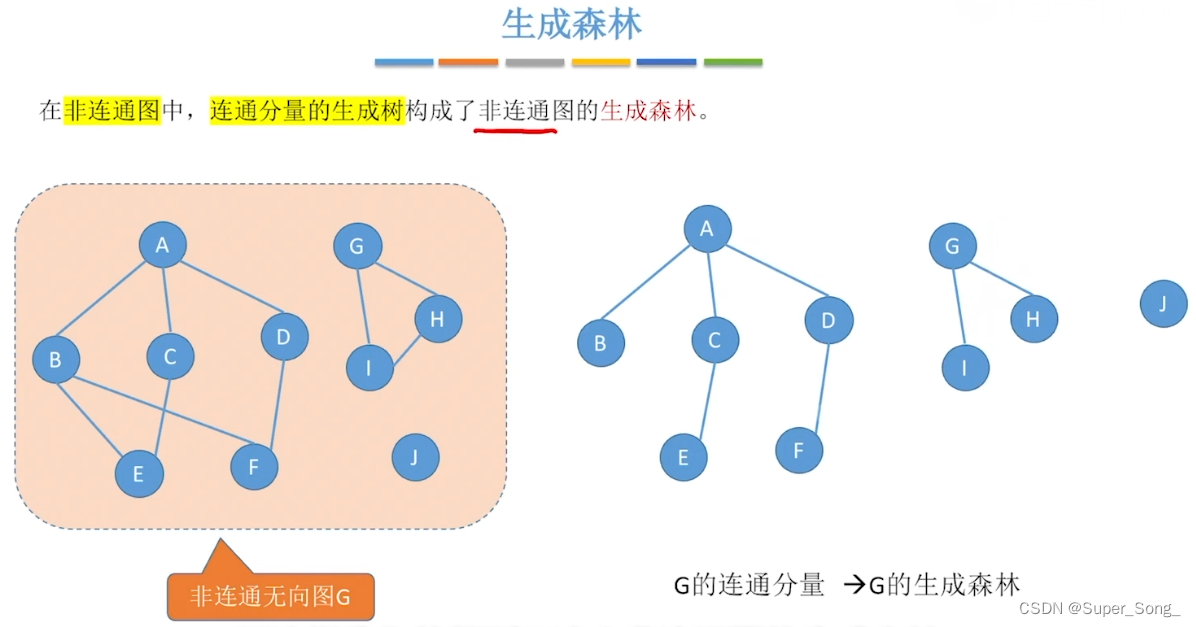

生成森林

一个非连通图，可以划分为若干个连通分量（极大连通子图），得出他们各自的生成树，这些生成树构成了森林

在这里插入图片描述

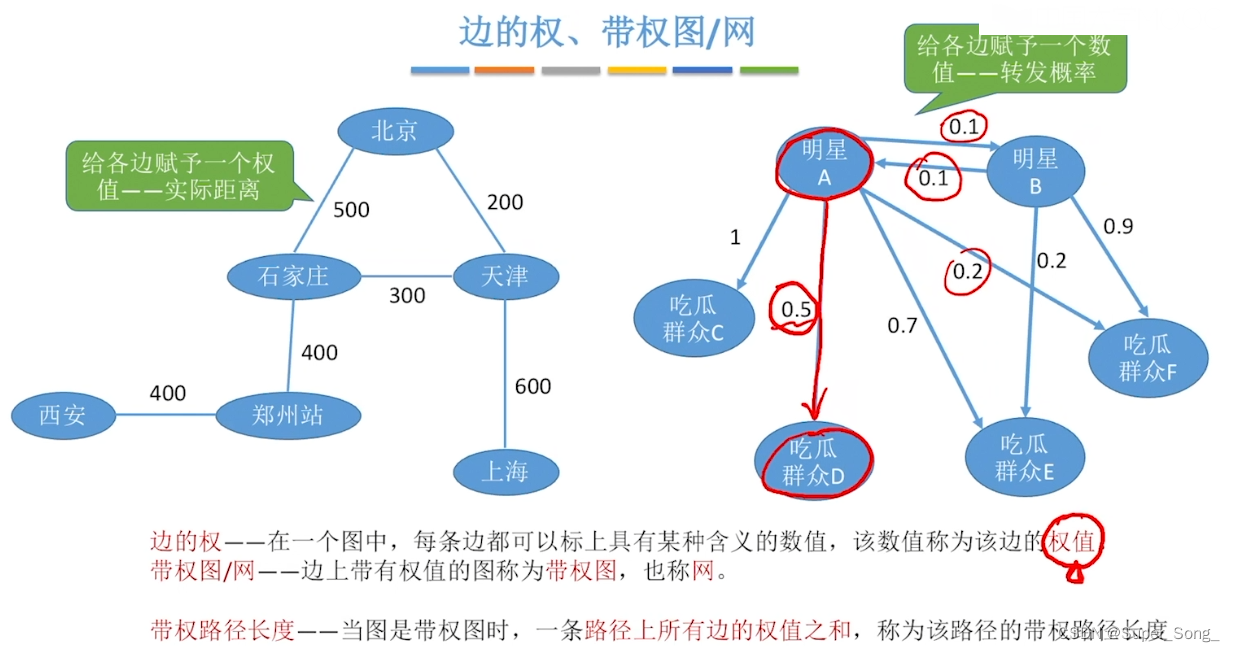

边的图，带权图

除了点可以带权，边也可以带权

在这里插入图片描述
无向完全图，有向完全图

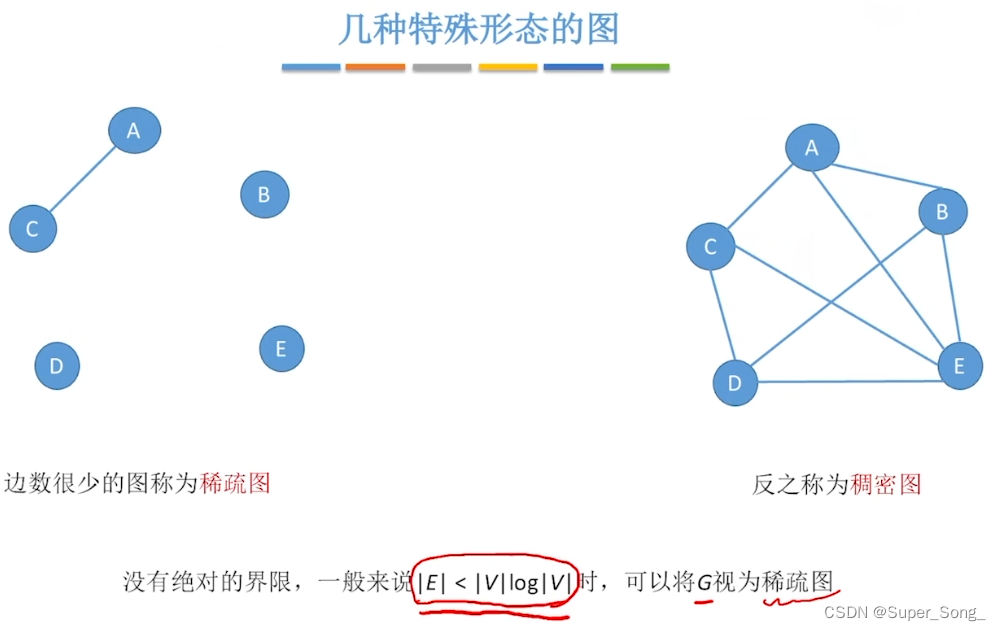

稀疏图，稠密图

没有个明显的界限

在这里插入图片描述
树

树也是一种特殊的图
考点：多少边必有回路
有向树并不是一个强连通图，因为强连通图要求任意一对顶点之间强连通

知识点小结，常见考点
在这里插入图片描述

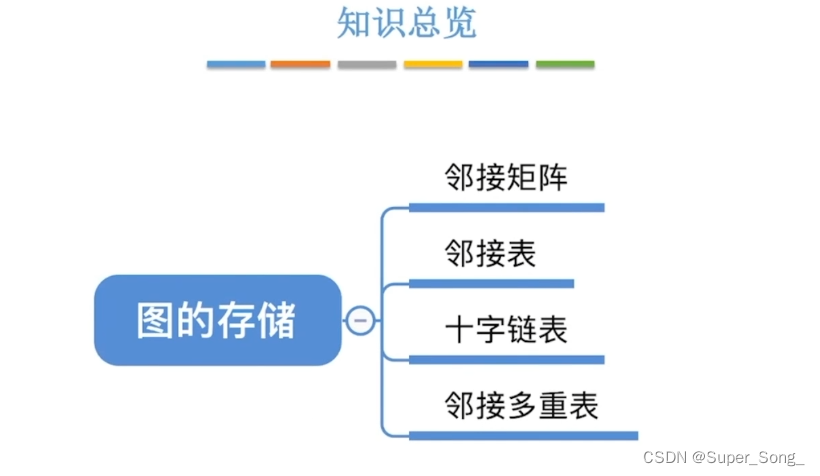

图的存储–邻接矩阵法

在这里插入图片描述

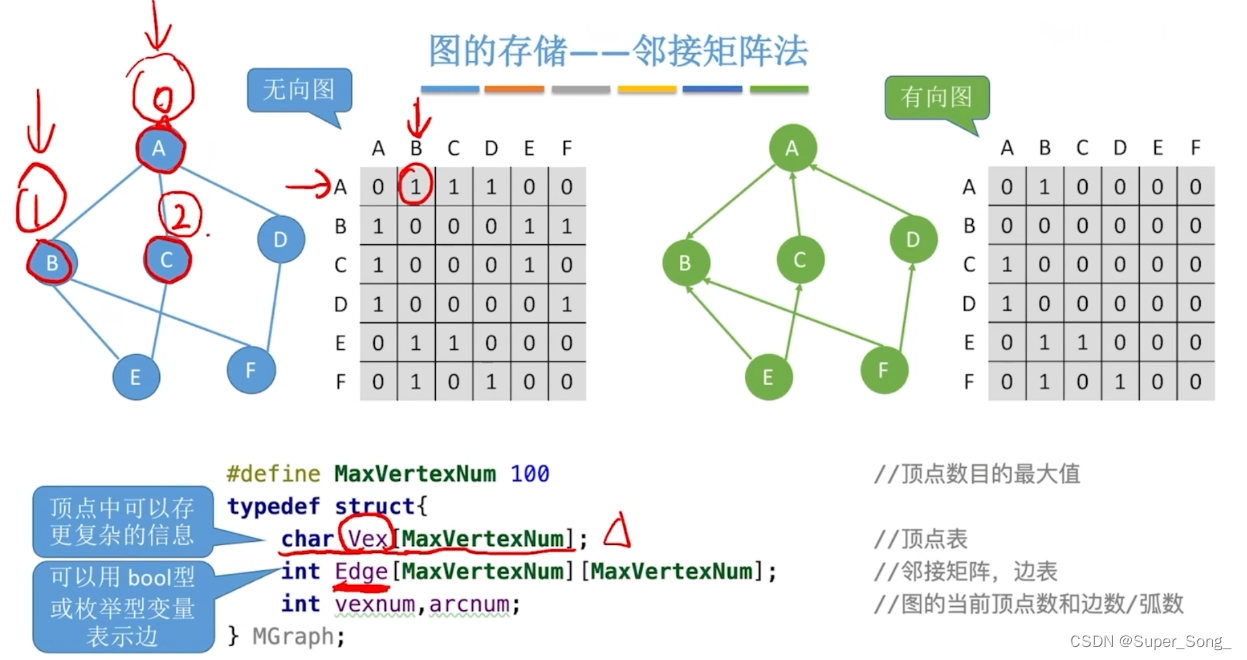

邻接矩阵法

画图理解
用二维数组表示矩阵，0表示无，1表示有
无向图是关于主对角线对称的
再用一个一维数组存放顶点信息，顶点在一维数组和在二维数组中的位置是相互对应的

在这里插入图片描述
如何求度，入度，出度

带权图

没有边用无穷表示
最大的int标识无穷
自己指向自己有时候用无穷，有时候也用0表示

在这里插入图片描述
邻接矩阵性能分析

空间复杂度O(n的平方)
适合存储稠密图
无向图是对称矩阵，也可以用上三角，下三角进行压缩

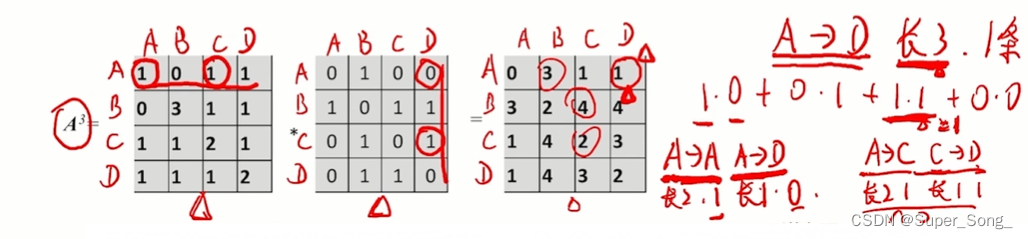

邻接矩阵法的性质

A的n次方，表示矩阵A与矩阵A相乘
可以表示一个点到另一个点再到另一个点的距离
n越大表示点越多
不好用语言表述，需要看视频

基于上面的n=2结果，再计算n=3的情况

更严谨的数学方法需要使用离散数学

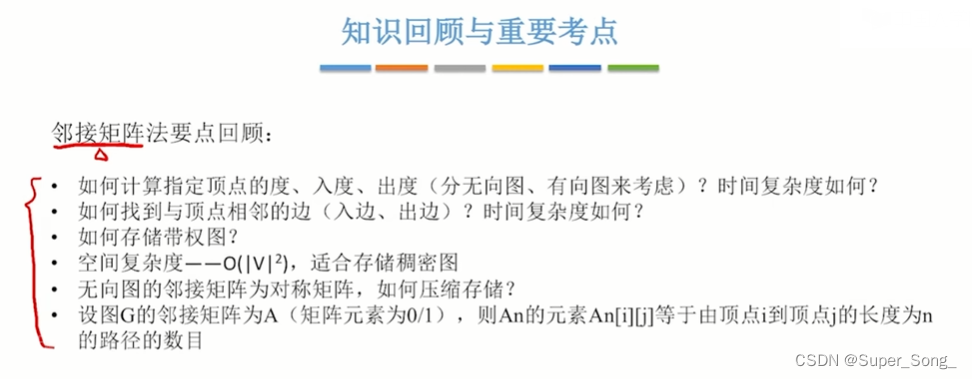

知识点小结
在这里插入图片描述

图的存储–邻接表法

邻接矩阵表示法

空间复杂度高，适合存储稠密图，不适合存储稀疏图

邻接表

顺序+链式存储

无向图的存储

数组存储各个结点
如果结点有边，就在这个结点后面挂链表，链表的结点里保存的就是边的信息，保存的是指向哪一个结点的信息
这种表示法类似于树的孩子表示法

在这里插入图片描述

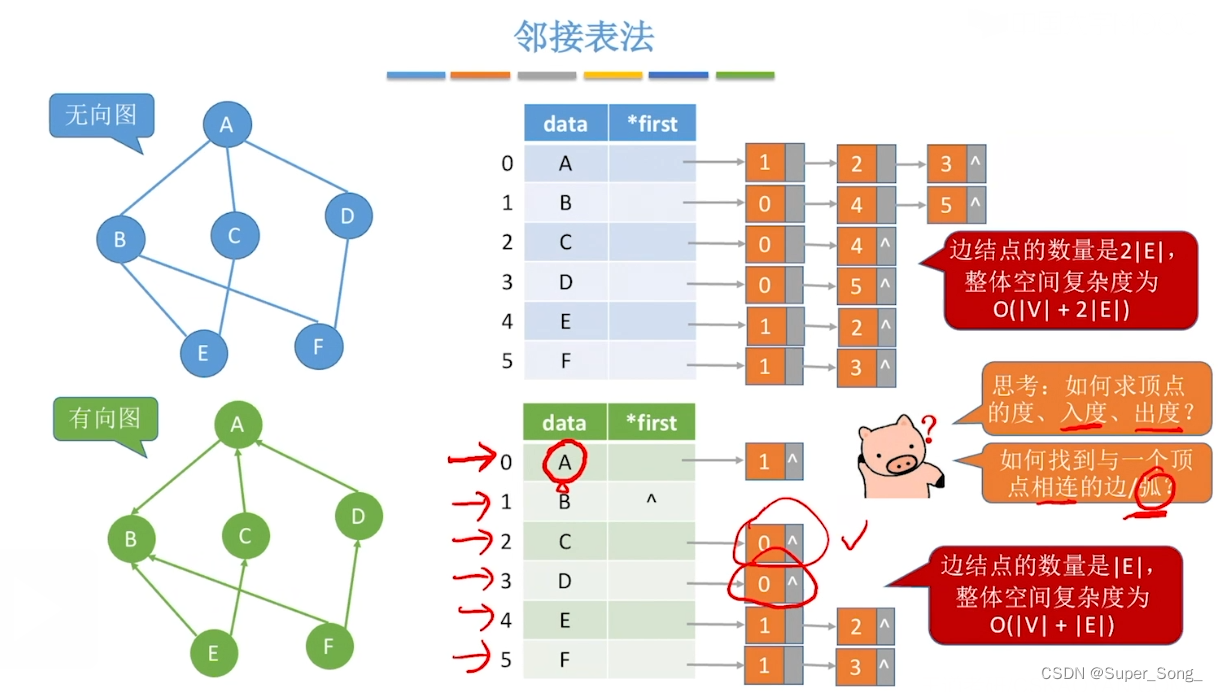

邻接表法，无向图与有向图

有向图：当前结点指向哪里，就是添加一个链表的结点信息
无向图：同一个边会被两个结点都记录下来，因此边的信息有冗余，空间复杂度较高
有向图：每一条弧只会被记录一次
求无向图的度：遍历该结点的边链表即可
求有向图的出度：遍历该结点即可
求有向图的入度：只能遍历所以结点，看哪个结点的边链表里有指向当前结点的边信息，时间复杂度较高
求指向该结点的弧：和找入度类似，也需要遍历所有结点的边链表

在这里插入图片描述

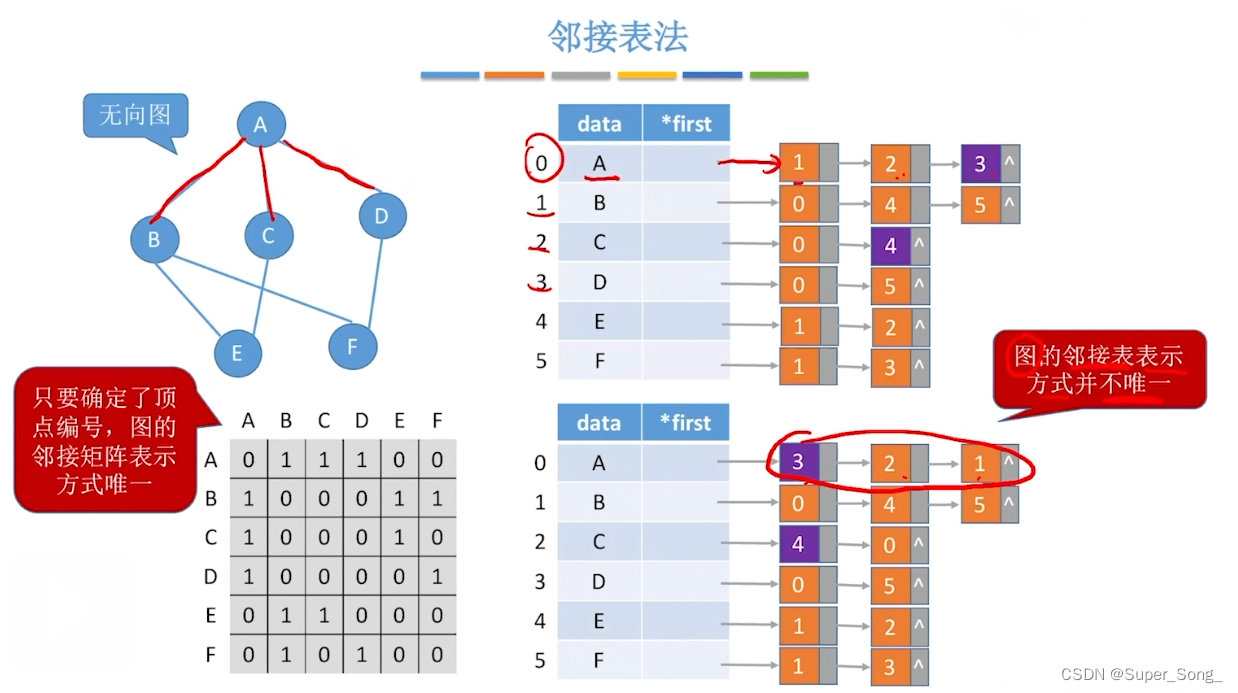

邻接表法表示不唯一

邻接矩阵法表示图是唯一的

在这里插入图片描述

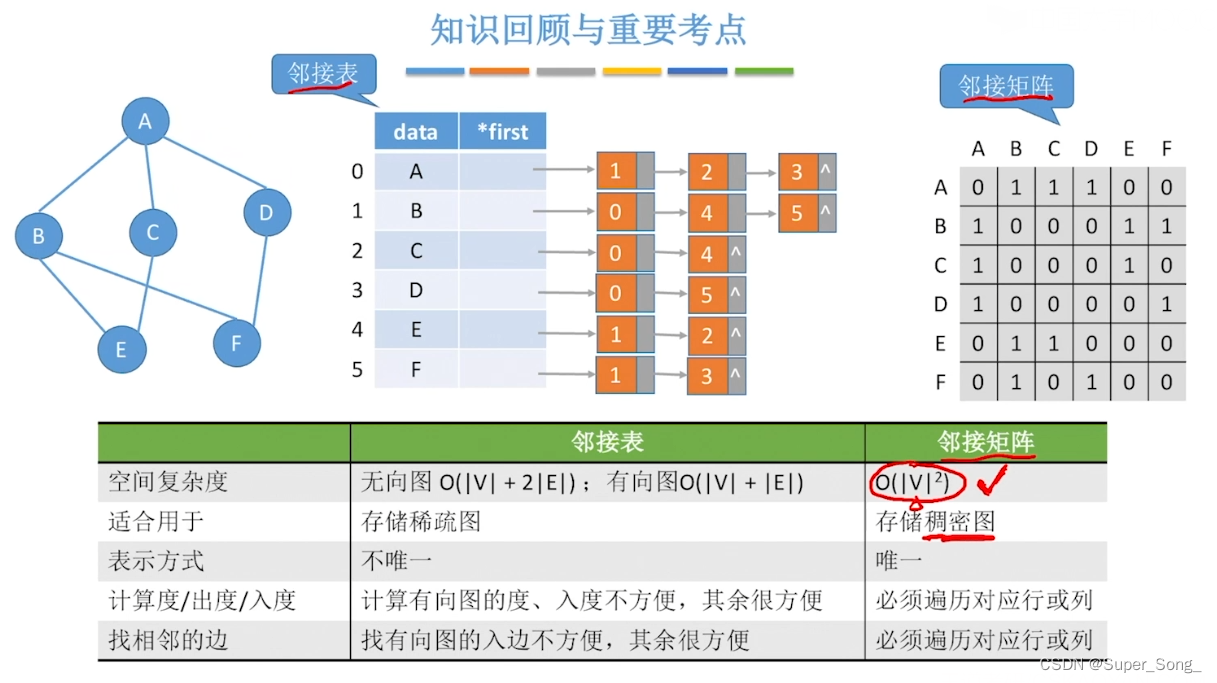

知识点小结

图的存储–十字链表、邻接多重表

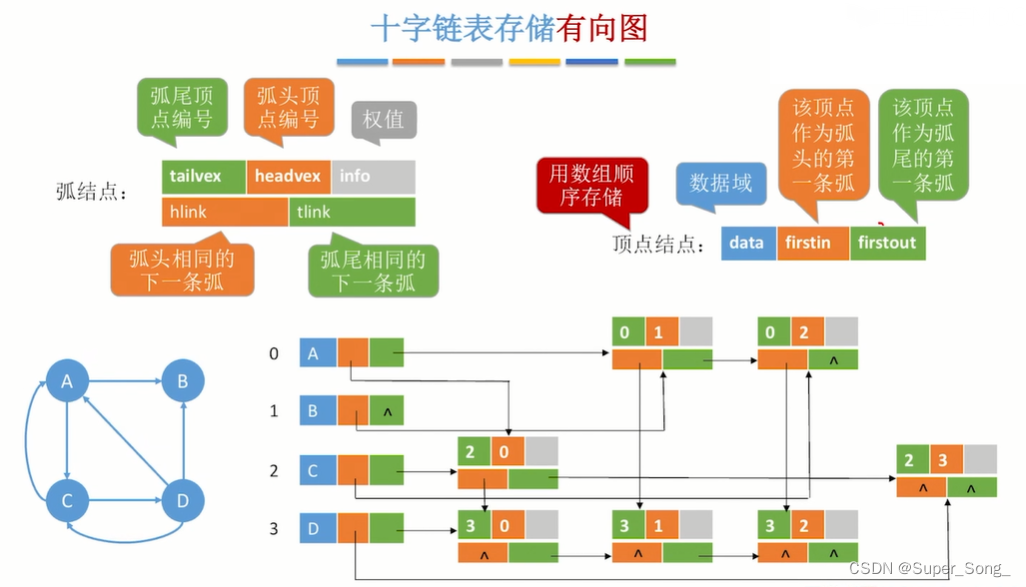

十字链表存储有向图

十字链表只能用于存储有向图
区分顶点结点、弧结点；
作为顶点结点：保存数据，指向外面时对应的弧结点，被外面指向时所对应的弧结点
作为弧结点：保存弧头和弧尾的编号，保存弧头相同的其他弧，保存弧尾相同的其他弧
从一个结点出发
- 沿着绿色指针往下找，就是找当前顶点的所有发射出去的弧
- 沿着橙色指针往下找，就是找当前顶点的所有接收过来的弧
空间复杂度也优秀，比较邻接矩阵更节省空间

在这里插入图片描述

邻接矩阵、邻接表存储无向图

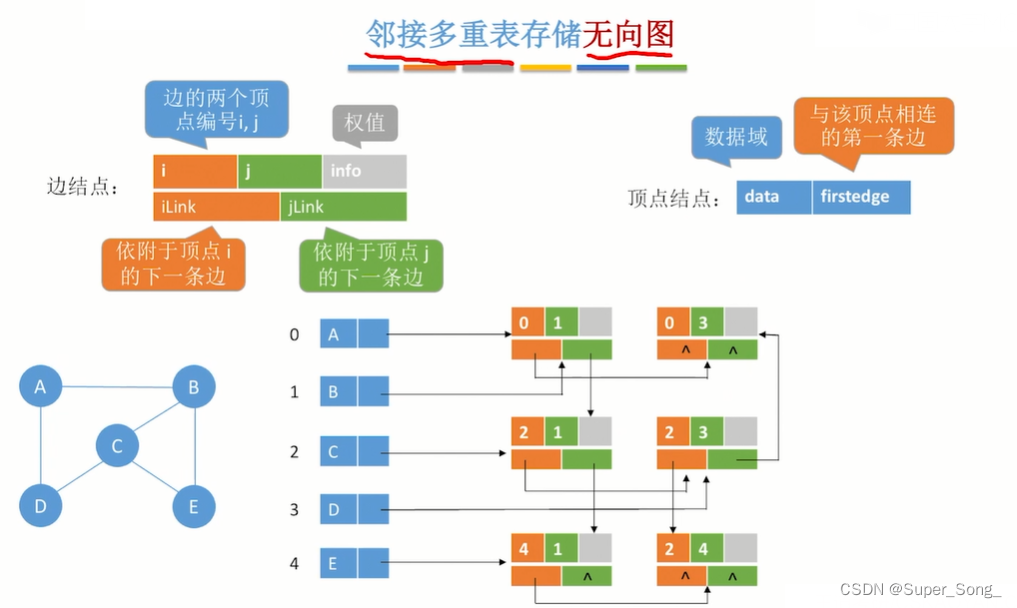

邻接多重表存储无向图

只适合存储无向图
顶点结点：保存数据，指向第一个边结点（指向编号最小的顶点对应的边）
边结点：存储相连的两个顶点的编号，顶点不分先后，但是要明确；保存两个边结点的指针
边结点里的两个指针要与保存的两个顶点一一对应；
比如，C连接的第一个边结点里面，C是2号橙色，那么找C的下一个边结点的时候，也要通过橙色指针往下找

在这里插入图片描述
邻接多重表优点

一条边只对应一个边结点，无需保存荣誉数据
删除边结点，只需要将其他指向该结点的指针变为空即可
删除顶点，需要删除与该顶点相连的边，在将指向该边结点的指针变为空，再删除顶点信息
空间复杂度很优秀

在这里插入图片描述
知识点小结

不大可能考代码，因为实现代码复杂
重点理解特性

在这里插入图片描述

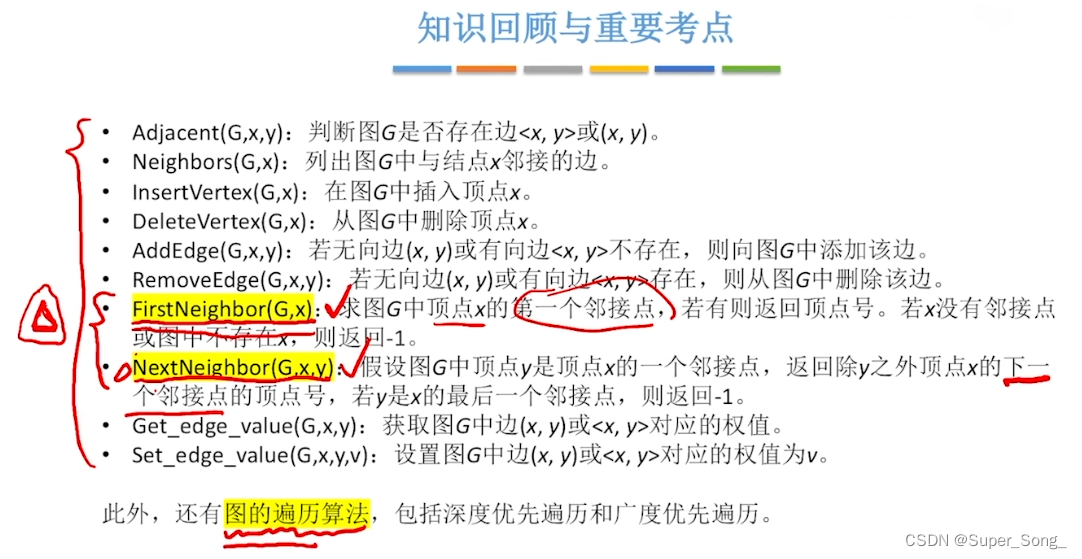

图的基本操作

在这里插入图片描述
判断图G是否存在边–无向图

邻接矩阵优于邻接表

在这里插入图片描述

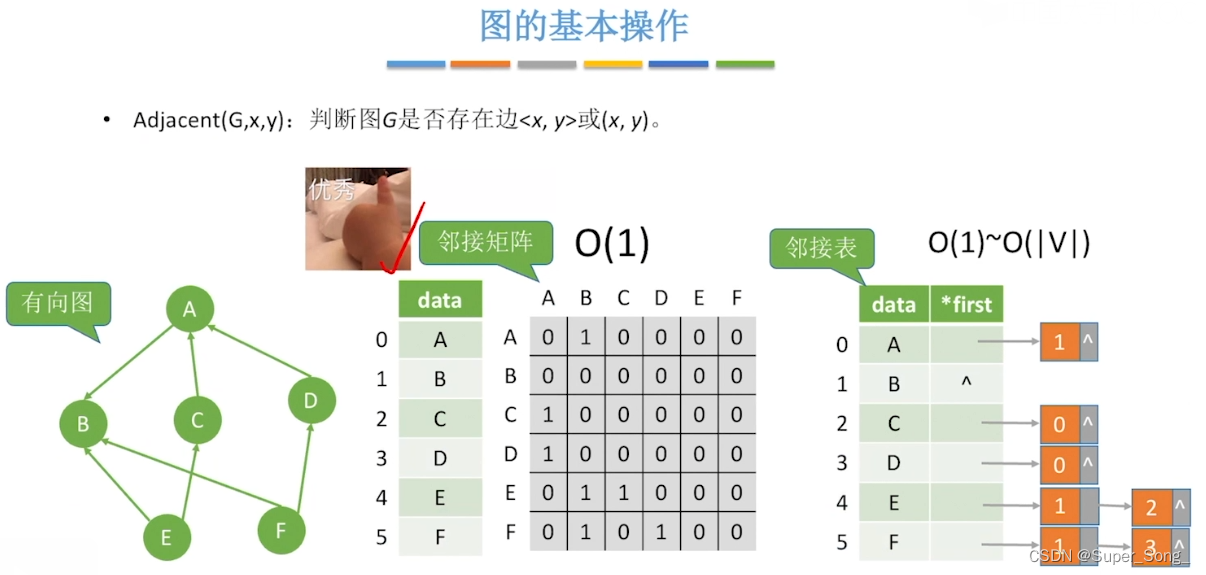

判断图G是否存在边–有向图

邻接矩阵优于邻接表

在这里插入图片描述

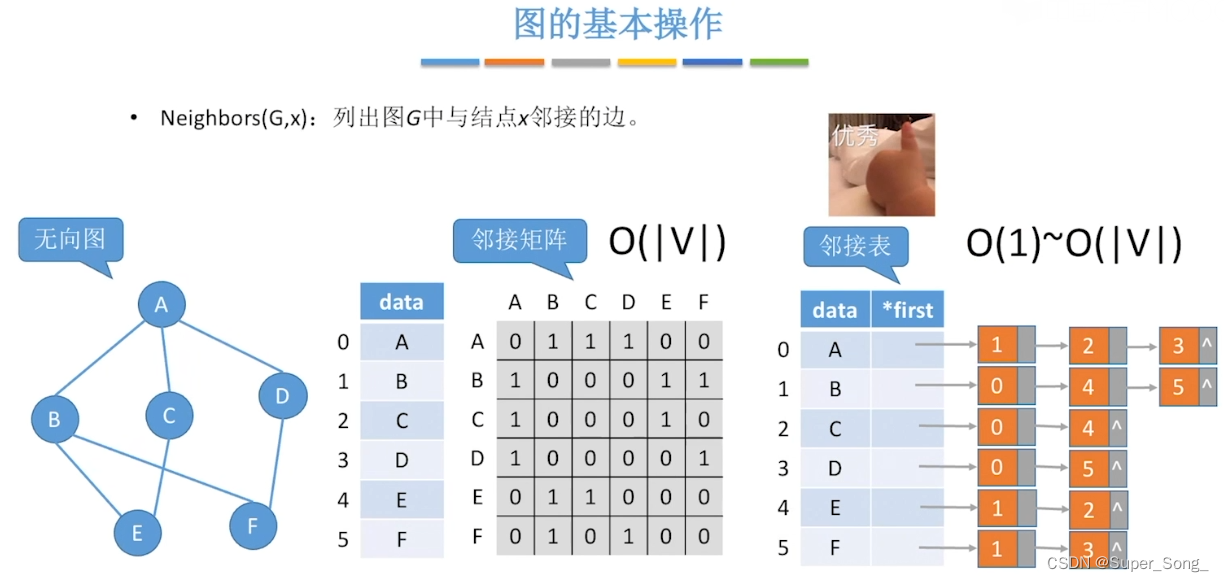

列出图G中与顶点x临接的边–无向图

邻接矩阵：遍历该顶点的一行或一列
邻接表：遍历该顶点后面的边结点

在这里插入图片描述
列出图G中与顶点x临接的边–有向图

邻接矩阵：遍历该顶点的出边或入边所对应的行或列
邻接表：遍历所有顶点的所有边结点，找到哪些边结点指向当前顶点

在这里插入图片描述
在图G中插入一个顶点x–无向图

邻接矩阵：给原矩阵新增一行和一列，存储数据默认为0应该是初始化时就完成好的
邻接表：在存储顶点的数组中新增一个顶点即可
有向图也类似

在这里插入图片描述

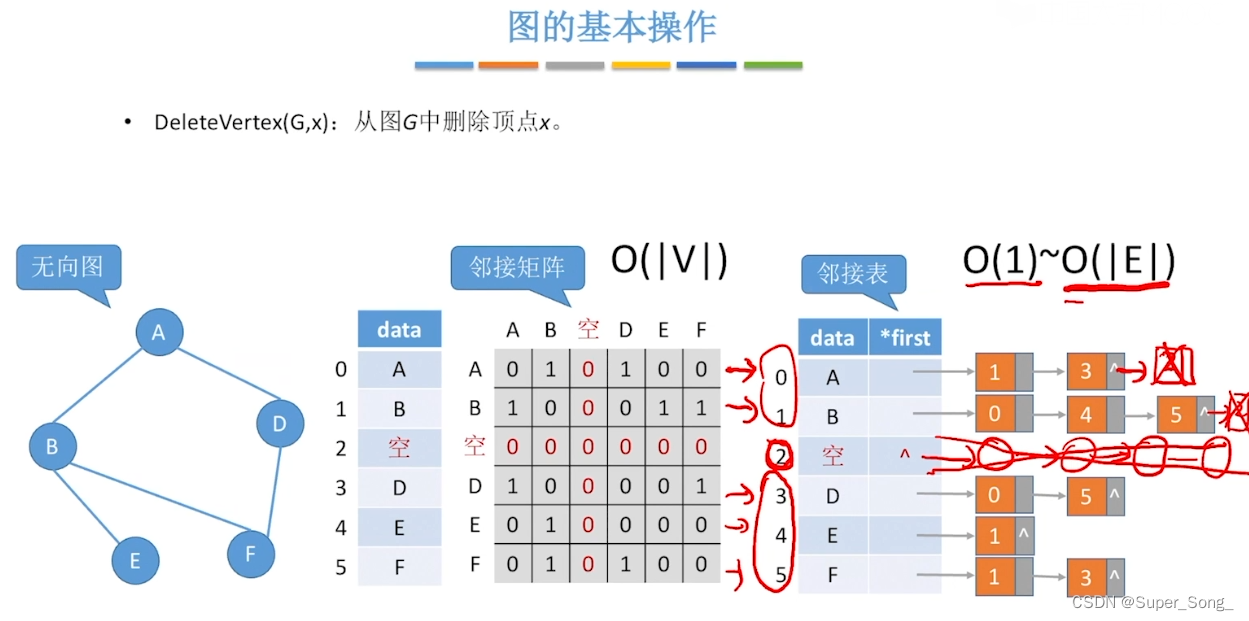

从图G中删除顶点x–无向图

邻接矩阵：如果真的删除一行和一列，意味着后续正大量元素都要跟着移动，不适合；可以给对应的行和列置零，给顶点元素增加一个标记用于表示空顶点；
邻接表：将该顶点在数组中的位置置空，遍历所有其他顶点对应的边结点，如果有指向这个顶点的，也要删除

在这里插入图片描述

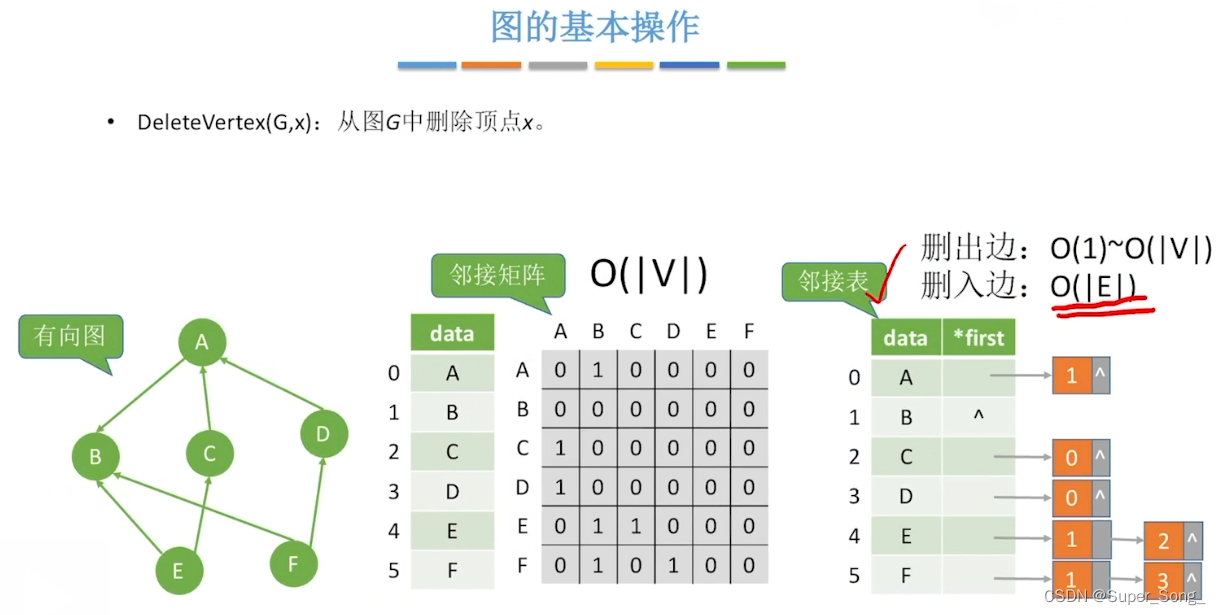

从图G中删除顶点x–有向图

邻接矩阵：类似
邻接表：删除顶点后面的结点，遍历所有顶点的结点，找出指向该顶点的结点，并删除

在这里插入图片描述

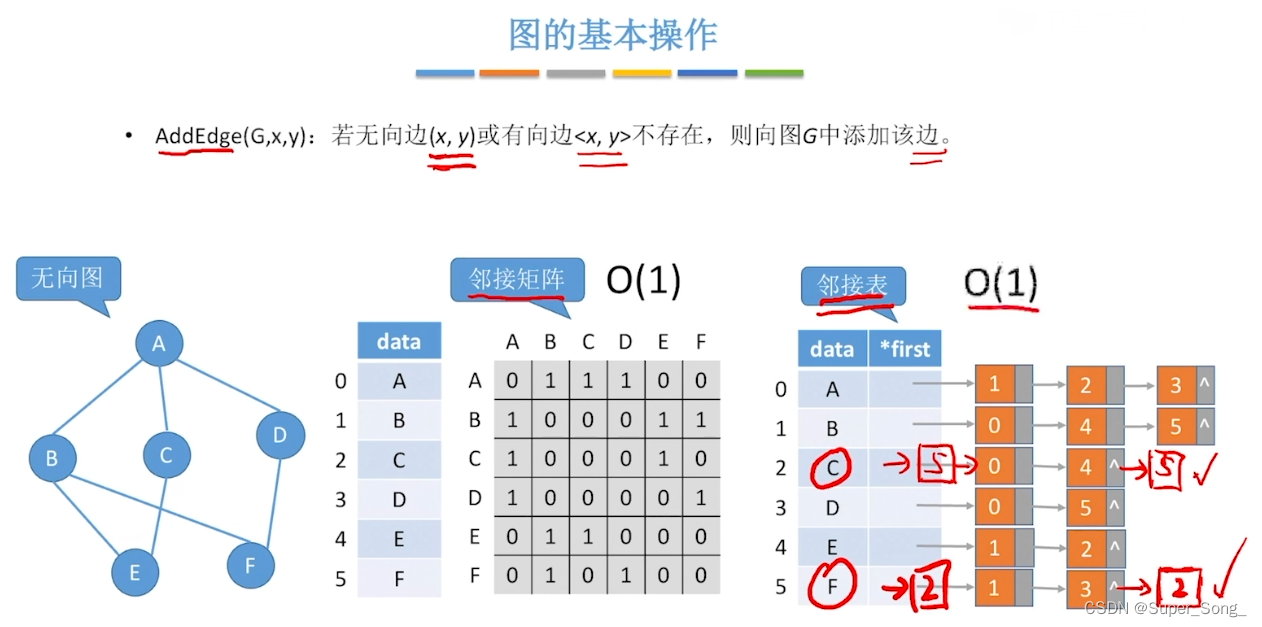

向图G中添加边–无向图

有向图类似

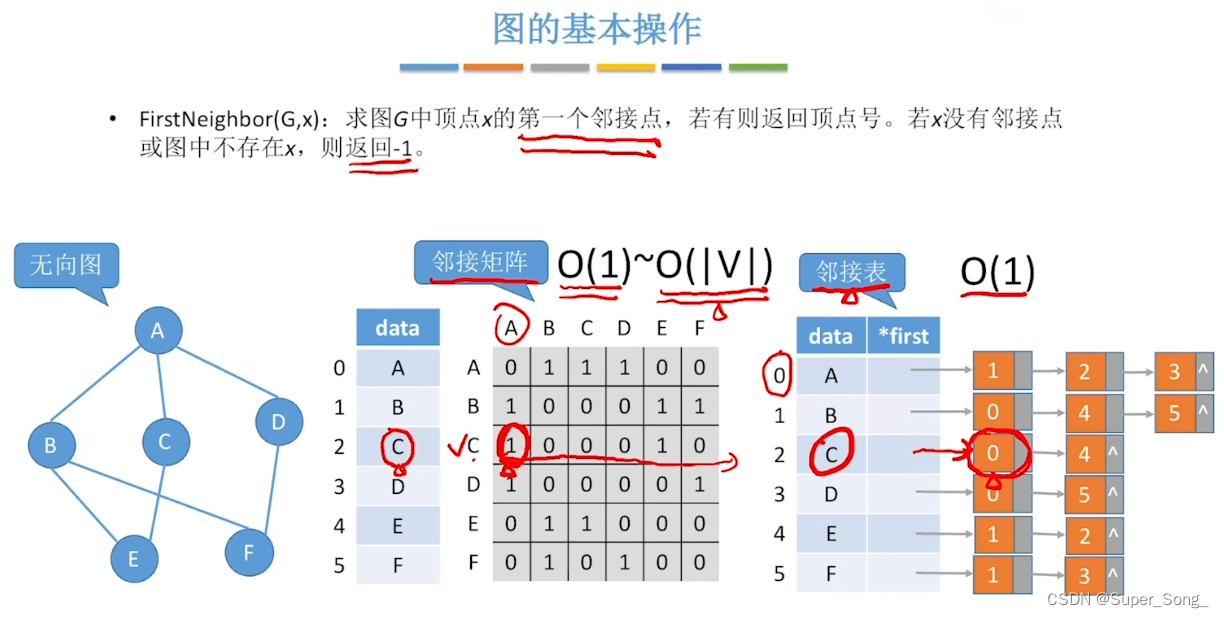

找到图G中顶点x的第一个临接点–无向图
邻接矩阵：扫描一行直到遇到第一个邻接点
邻接表：顶点连接的第一个边结点就是

在这里插入图片描述
找到图G中顶点x的第一个临接点–有向图

邻接矩阵：出边找行，入边找列，扫描一行或一列直到遇到第一个邻接点
邻接表：找出边，顶点连接的第一个边结点就是；找入边，遍历所有顶点对应的边结点

在这里插入图片描述

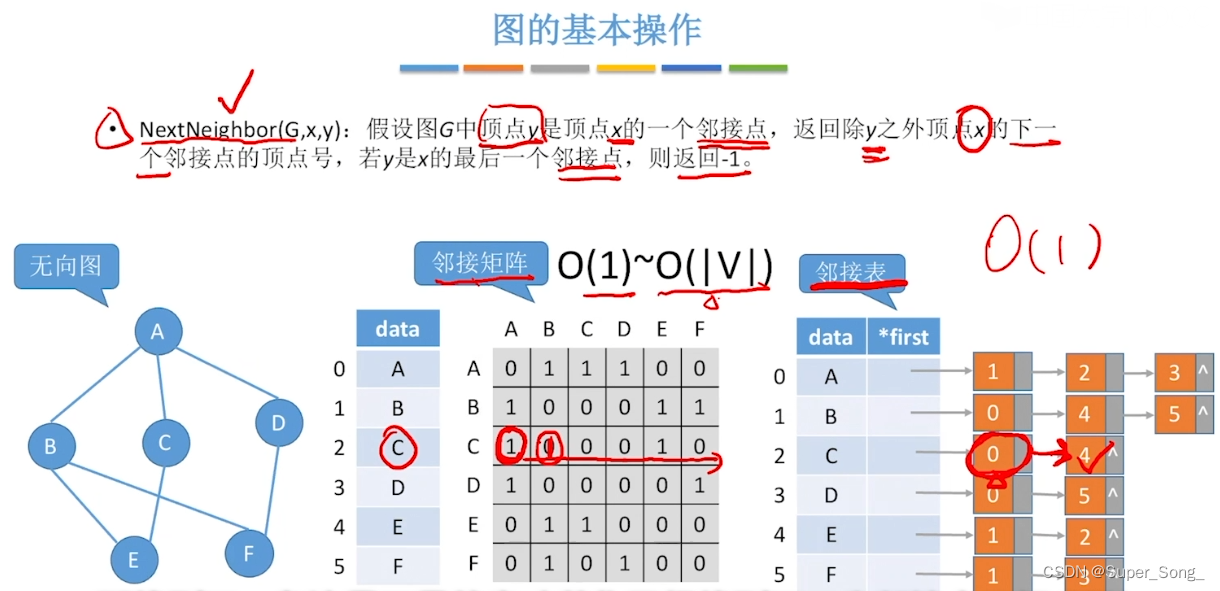

给定图G的顶点连接的第一个邻接点，找下一个邻接点–无向图

扫描行或列，找到第二个即可
找顶点，找到后面第二个边结点即可

在这里插入图片描述
给指定的某边或某弧设置权值

重点在于找到这个边是否存在

知识点小结

考试中可能会用到，找顶点的第一个邻接点，第二个邻接点，图的操作中可能会用到
直接调用函数接口也是可以的

在这里插入图片描述

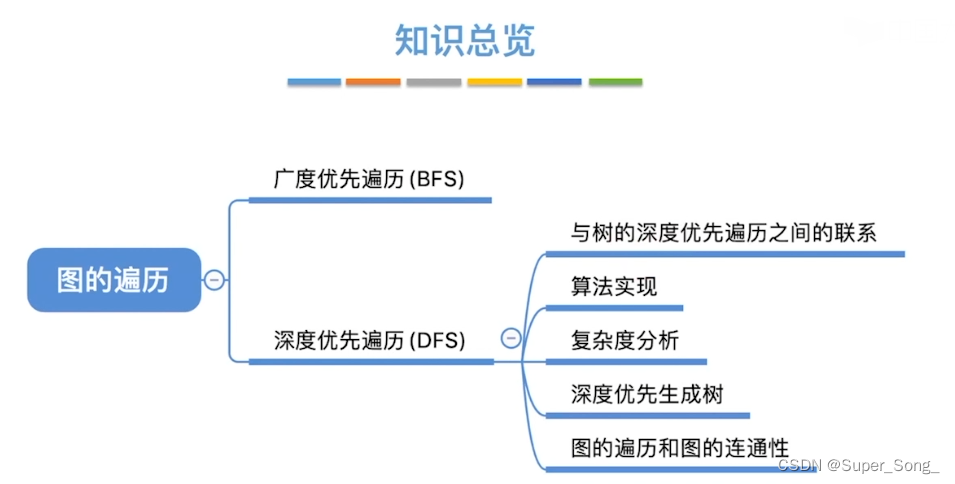

图的遍历–广度优先遍历（BFS）

在这里插入图片描述
树与图的对比
图的广度优先遍历思路

找到与一个顶点相邻的所有顶点
标记哪些顶点被访问过
需要一个辅助队列
上一节有这些基本操作的实现

在这里插入图片描述

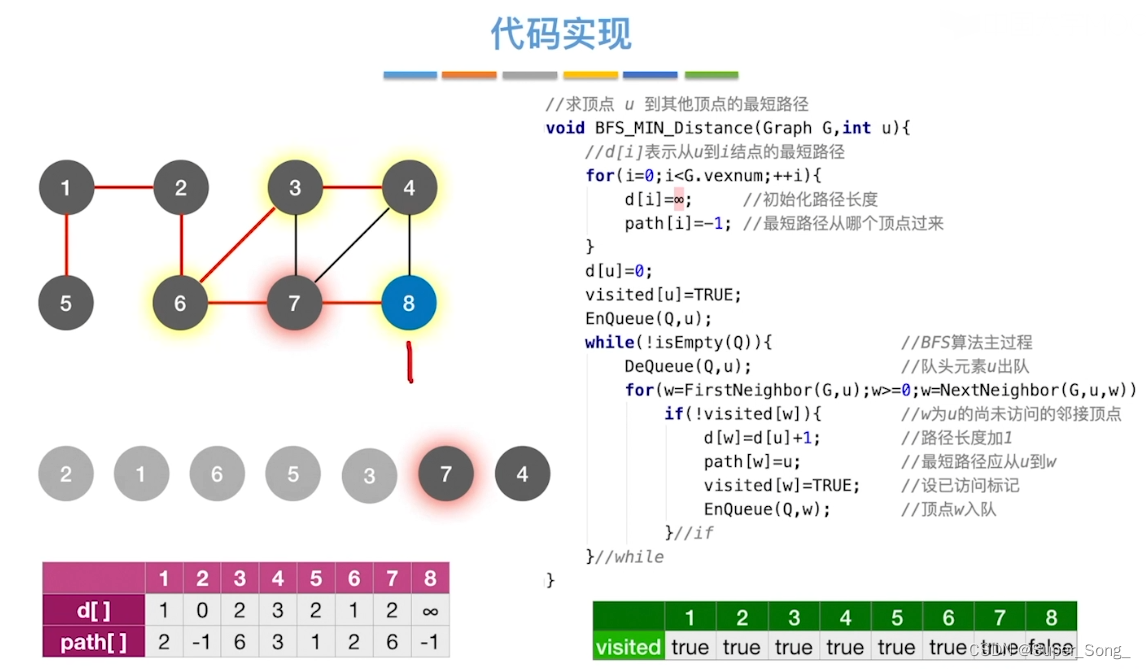

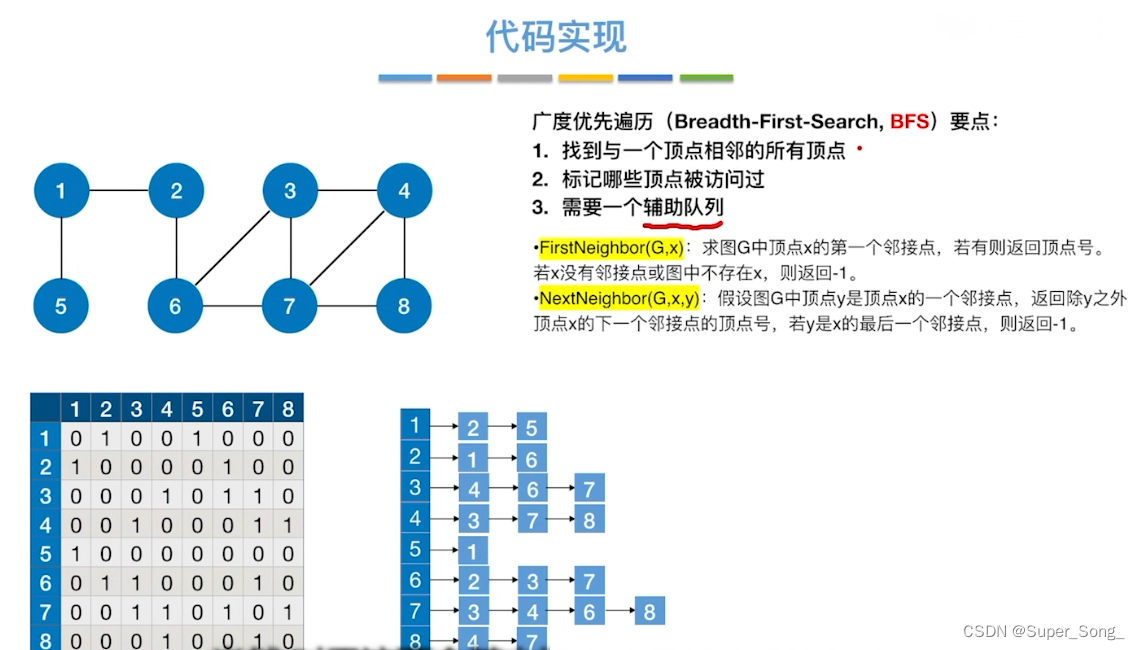

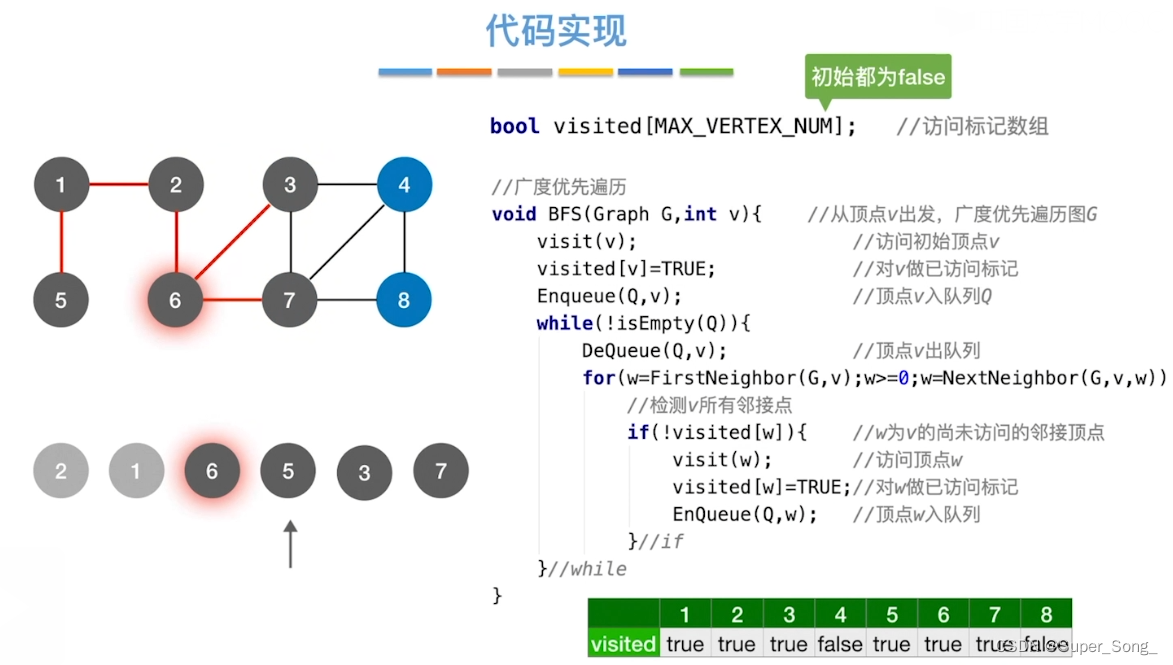

图的广度优先遍历代码实现

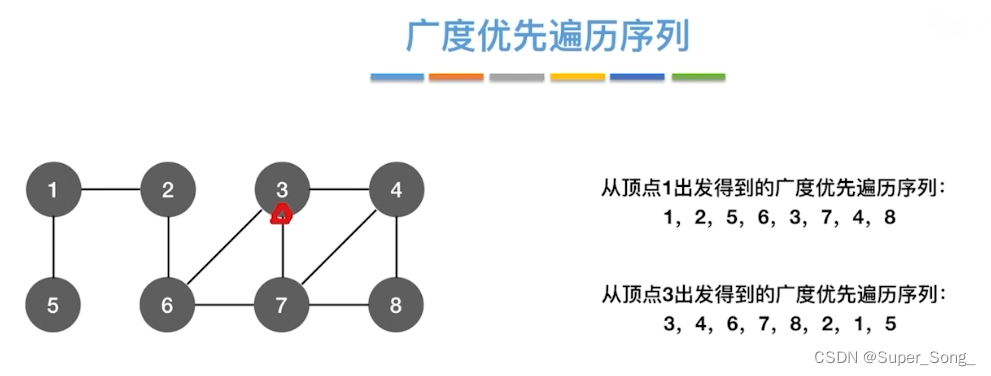

小练习

遍历序列的可变性

邻接矩阵是固定的，遍历序列也固定
邻接表由于边链表不唯一，导致遍历序列可能也不唯一

在这里插入图片描述

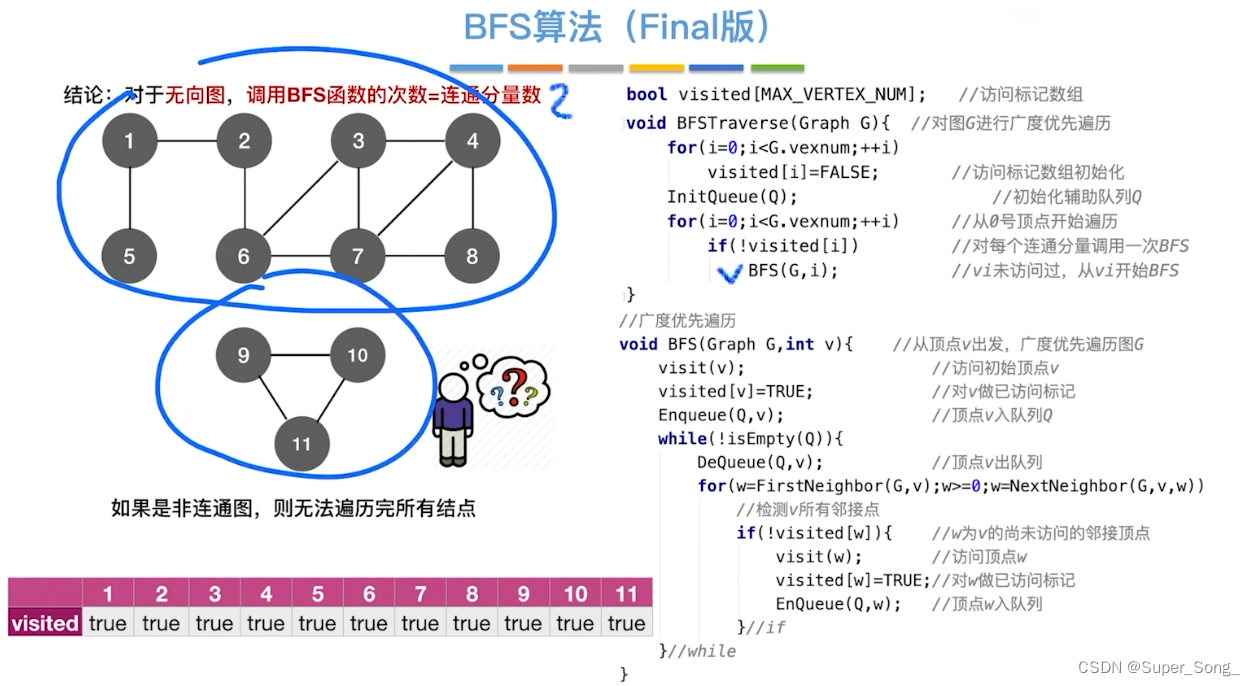

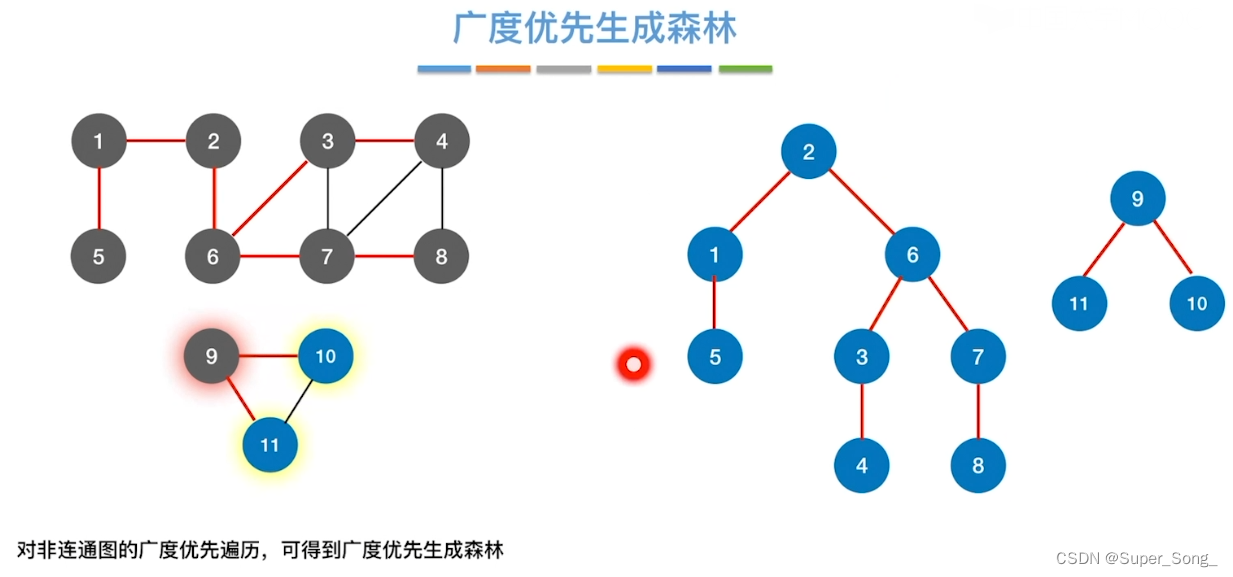

算法存在的问题

如果是非联通图，则无法遍历完所有的顶点
解决方案：遍历visited数组，对遇到的第一个false点进行广度优先遍历，最终能确保数组中的所有顶点都被访问
因此，对于无向图，调用BFS函数的次数=连通分量的次数，

在这里插入图片描述

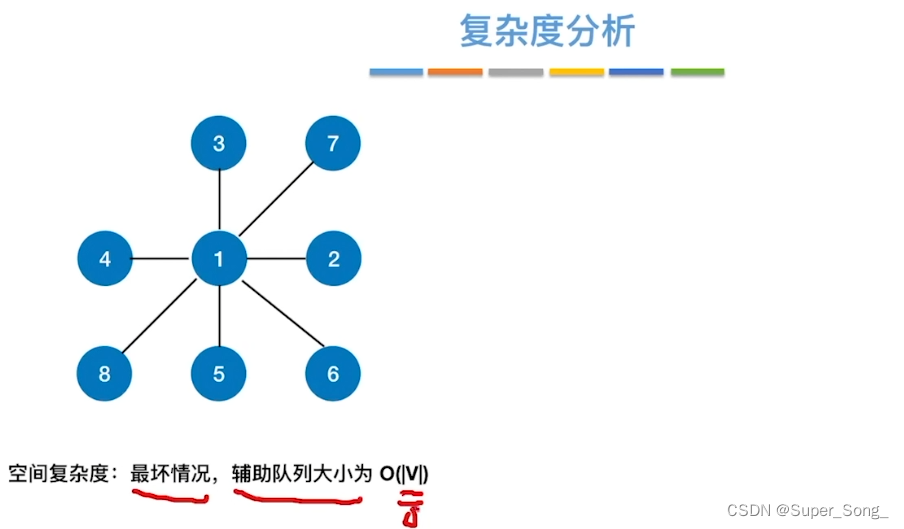

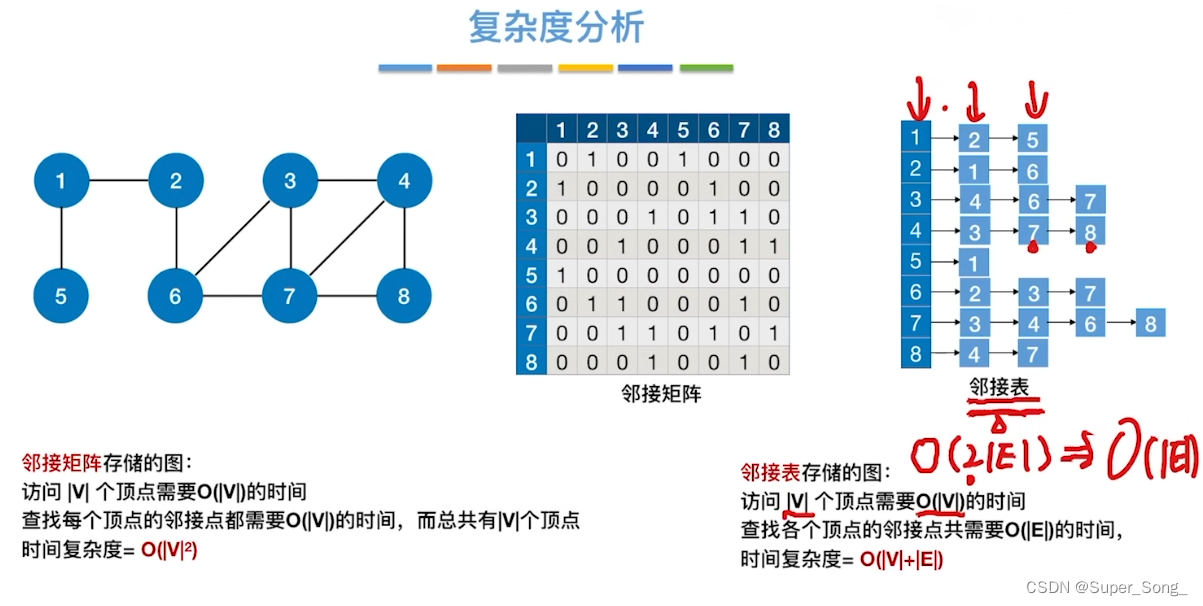

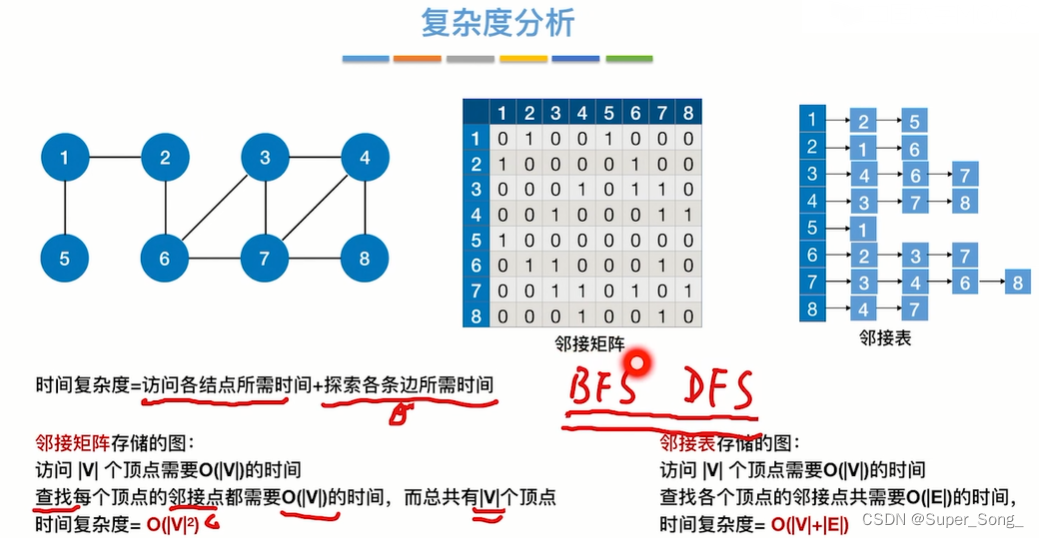

复杂度分析

无需钻到代码最深层计算，换个思路，只需要看要访问多少顶点，访问多少边
没有看for循环的原因，如果是连通分量，则没有循环，但是也访问到了，这也是这个算法的特点

广度优先生成树
由广度优先遍历过程确定的
邻接表表示的方式不唯一，因此对应的广度优先生成树也不唯一

在这里插入图片描述
广度优先生成森林

每个连通分量都可以通过遍历对应广度优先生成树
所有广度优先生成树形成一个广度优先生成森林

在这里插入图片描述

练习-广度优先遍历-有向图

思考，能不能只调用一次BFS完成遍历

在这里插入图片描述
知识点小结

图的遍历–深度优先遍历（DFS）

在这里插入图片描述
回顾树的先根遍历

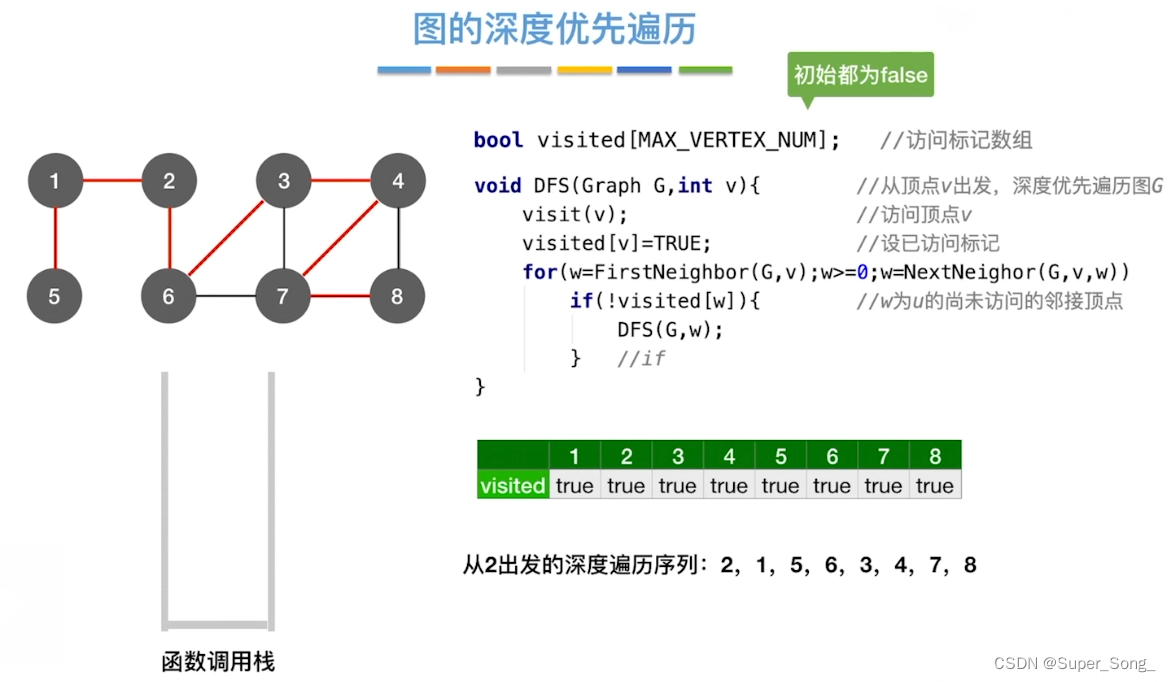

图的深度优先遍历

访问的顶点有可能被访问过了，因此需要visit表用来标识
遍历思想类似于树的先根遍历

在这里插入图片描述
算法存在的问题

如果存在多个连通分量，也可能会遍历不完全
解决方法：类似广度的处理，加入扫描visit数组，寻找没有被访问的第一个顶点，然后对其执行DFS函数

在这里插入图片描述

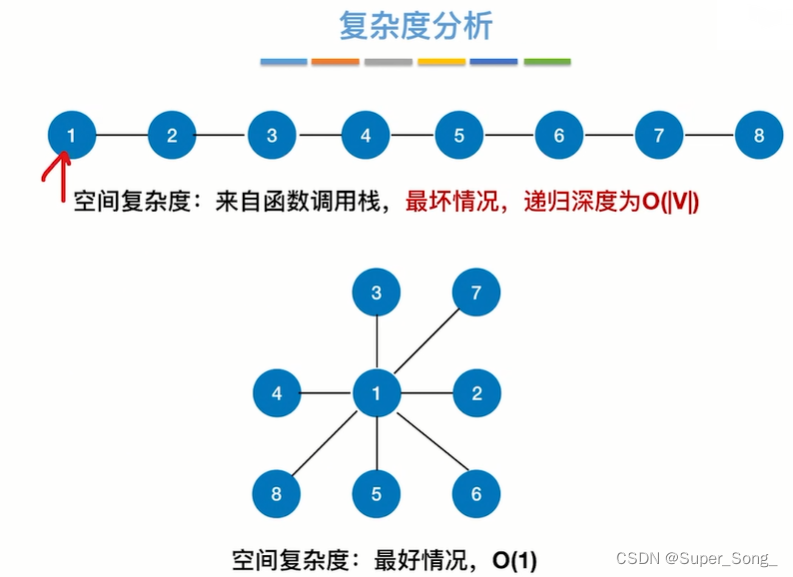

空间复杂度

时间复杂度

练习

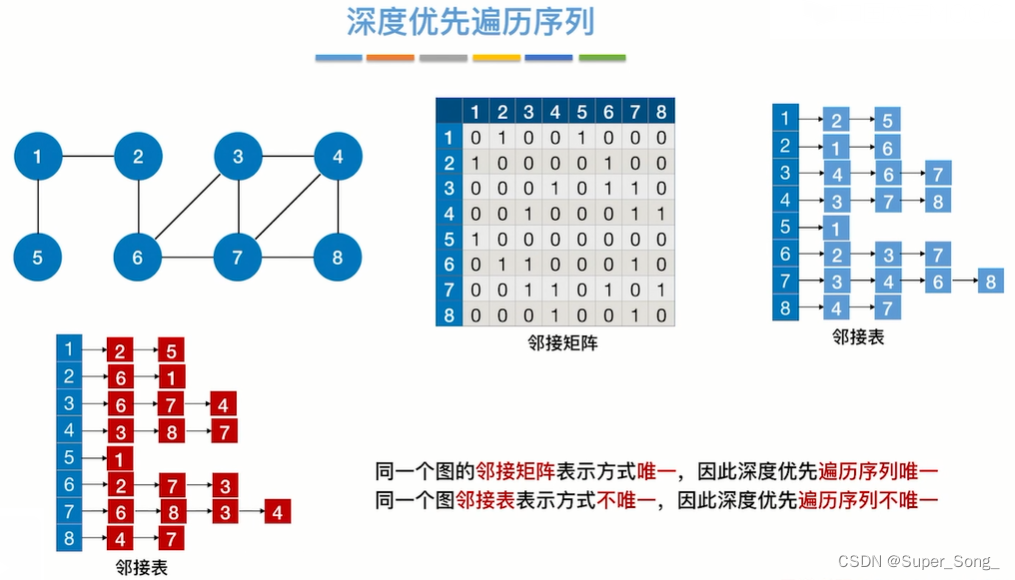

基于邻接表表示方式不唯一，对应的深度优先遍历也不唯一

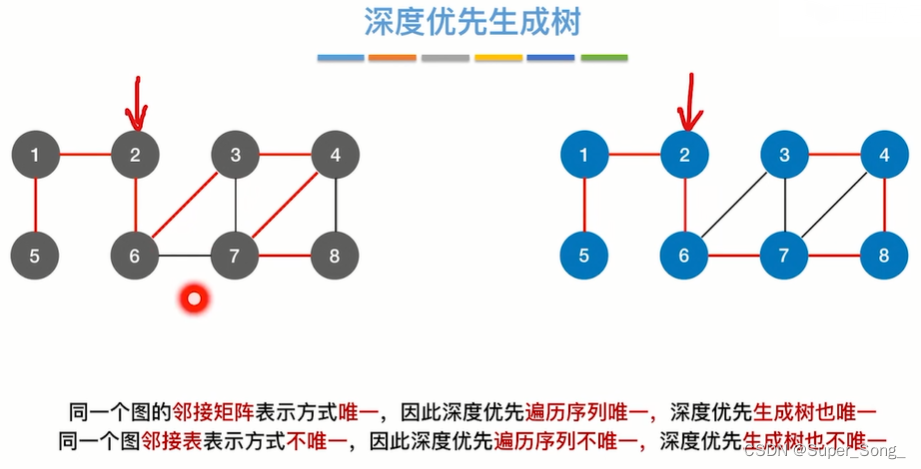

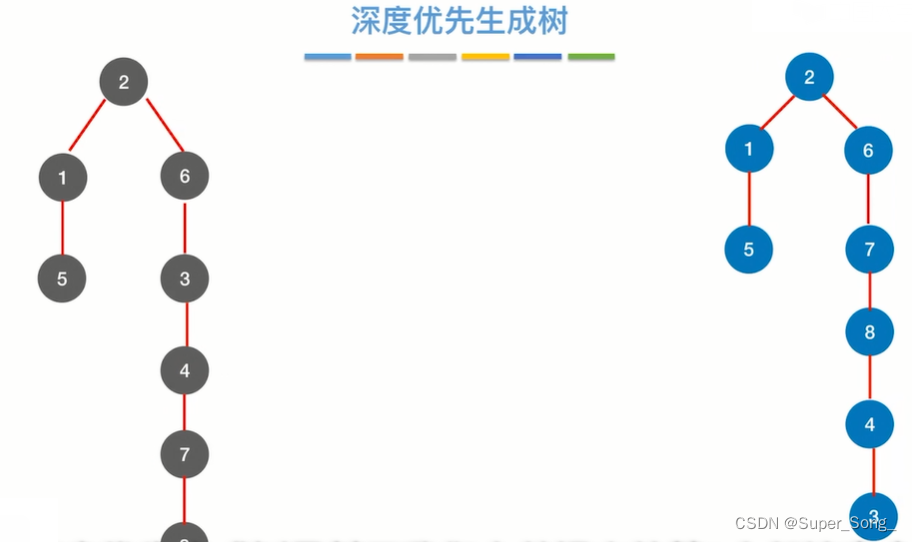

深度优先生成树

遍历时，一个顶点只需被访问一次，多余的边去掉
邻接表表示方式对应的树也不唯一

在这里插入图片描述

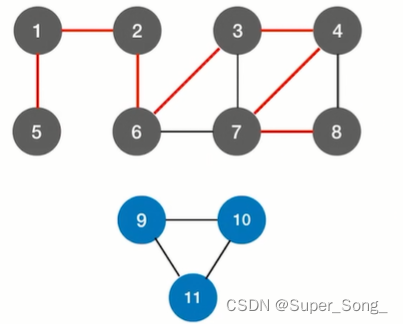

生成森林

每个连通分量对应一个生成树

在这里插入图片描述

知识点小结

最小生成树

在这里插入图片描述
生成树

包含图中全部顶点的一个极小连通子图
顶点数为n，则他的生成树有n-1条边
广度优先遍历和深度优先遍历可以生成不同形态的生成树

在这里插入图片描述

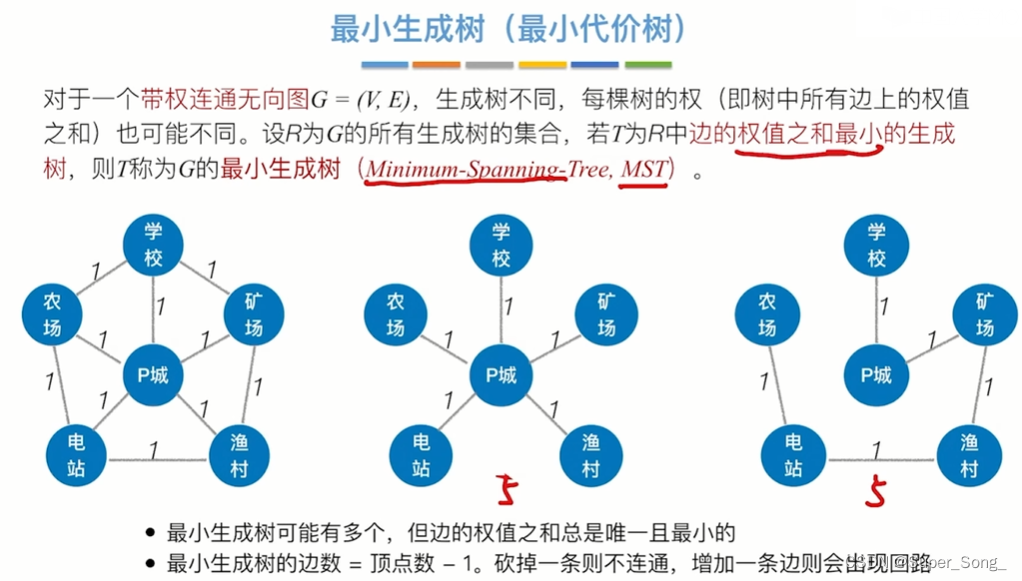

最小生成树（最小代价树）

一个带权的，连通的，无向图可能会有多个生成树
找出权值之和最小的那个生成树
最小生成树可能会有多个
最小生成树的边数=顶点数-1，砍掉一条边就会不连通。增加一条边就会形成回路
如果连通图本身就是一棵树，其最小生成树就是它本身
只有连通图才有生成树，非连通图只能生成森林

在这里插入图片描述

求最小生成树

Prim算法，Kruskal算法，
考察代码的概率不高，重点学习如何手动的实现算法原理

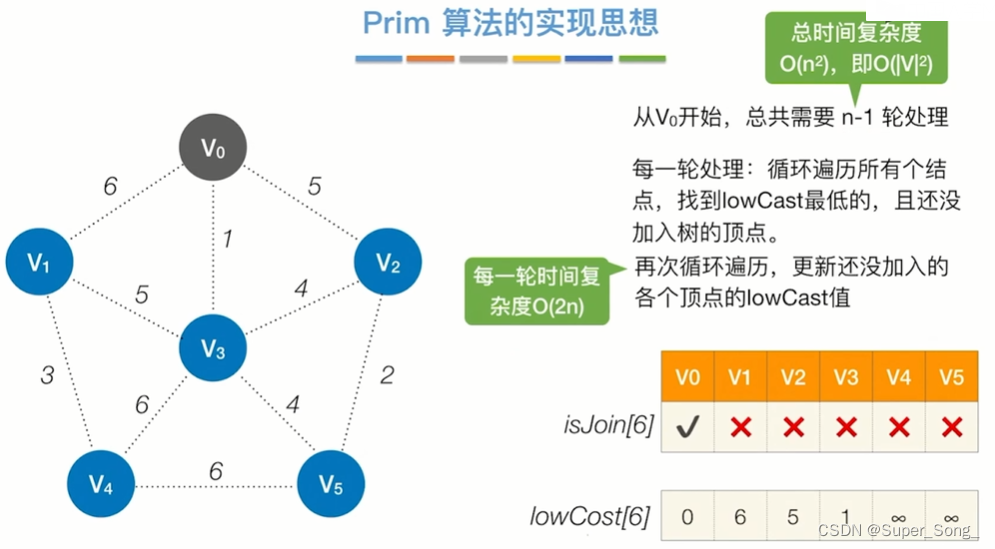

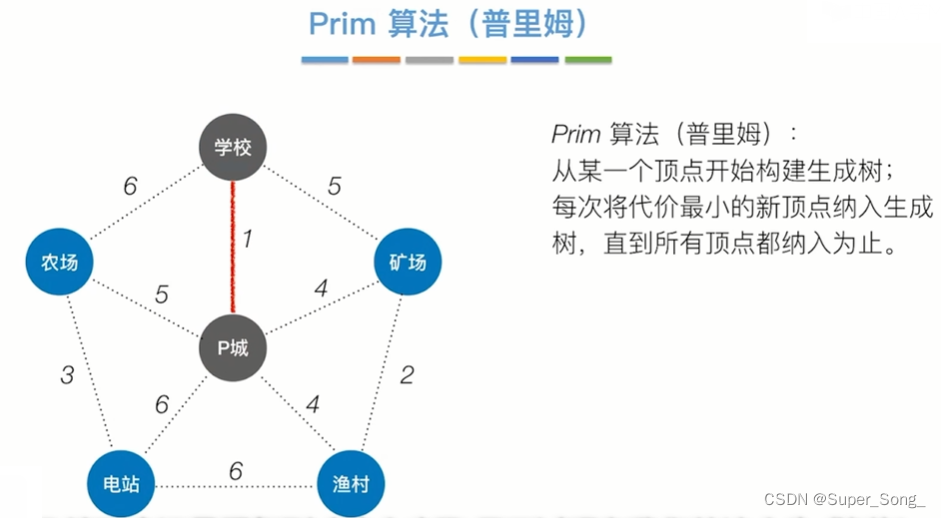

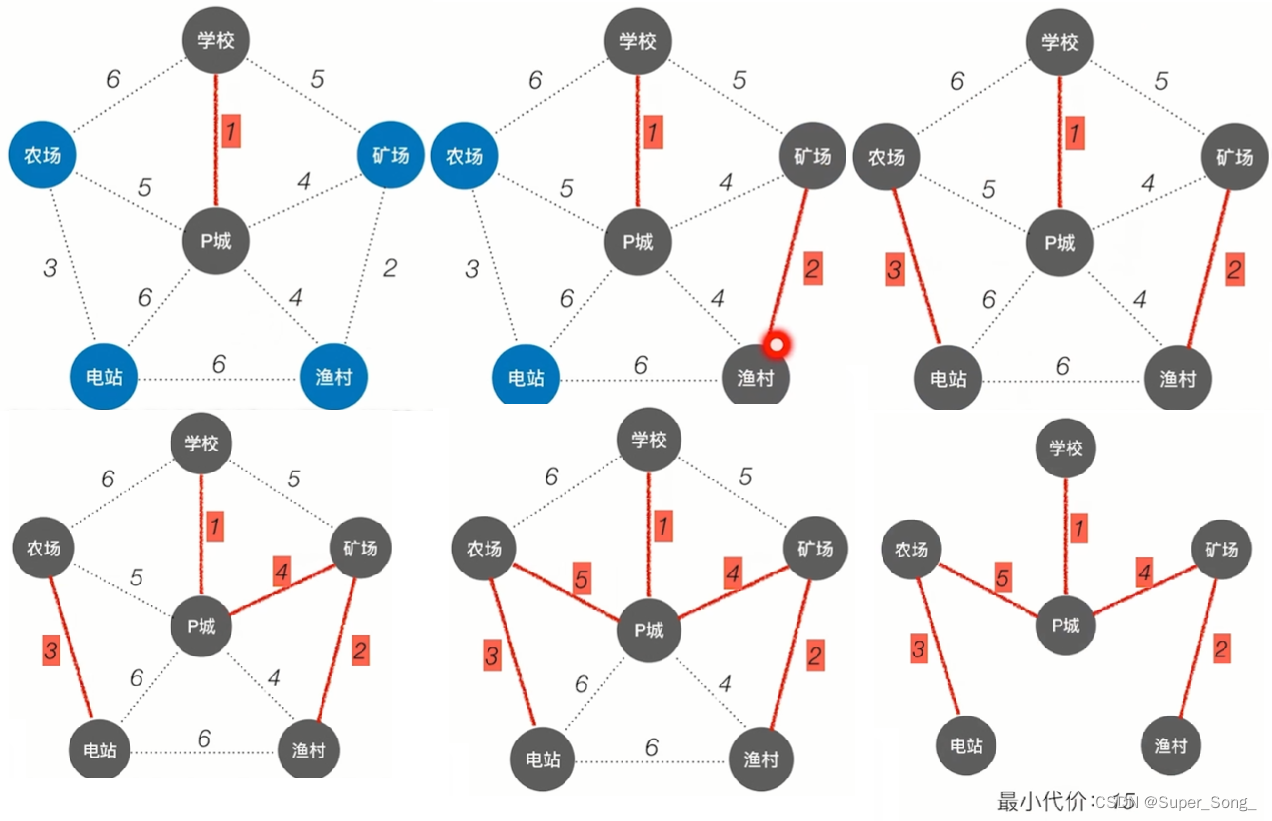

Prim算法（普里姆）
在这里插入图片描述

如果在选择4的时候，可能会有多个选择，多个结果
也可以从不同的结点出发建立最小生成树

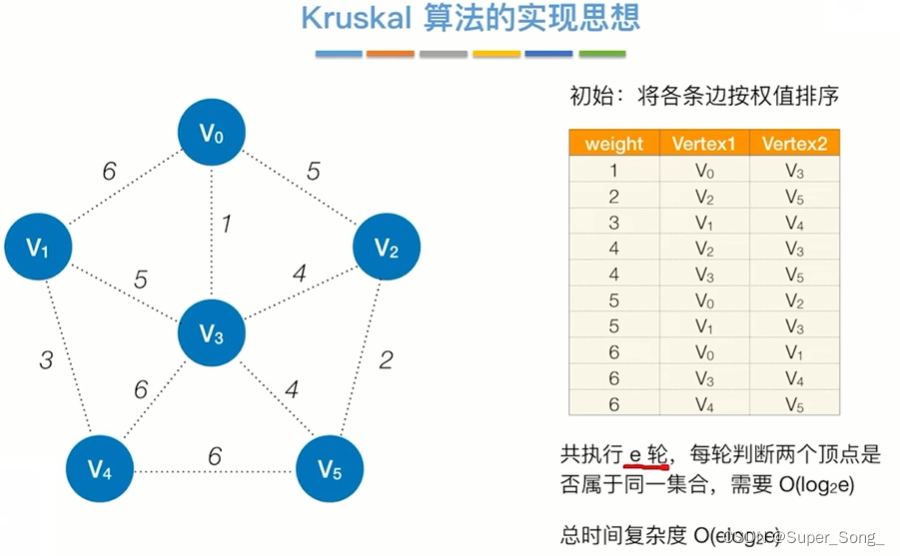

Kruskal算法（克鲁斯卡尔）

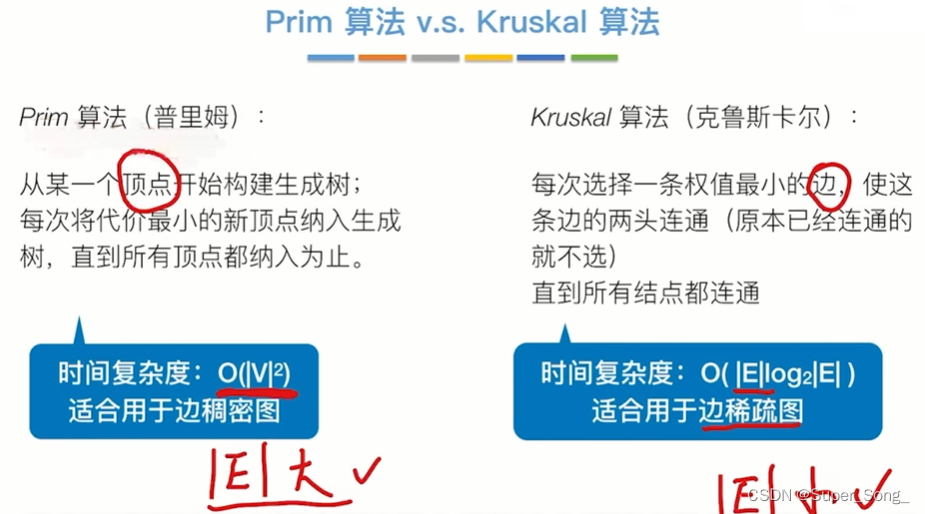

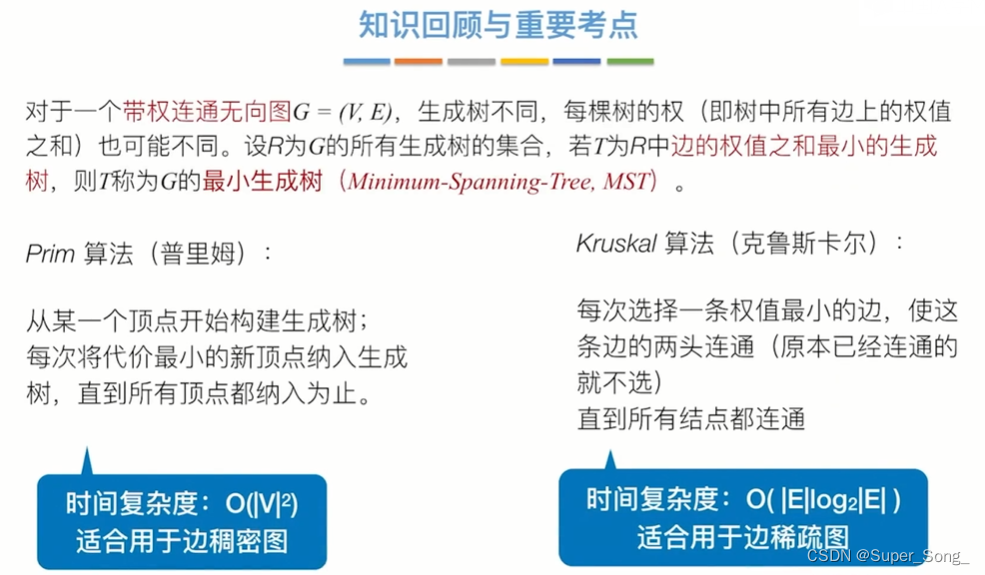

两种算法对比

知识点小结

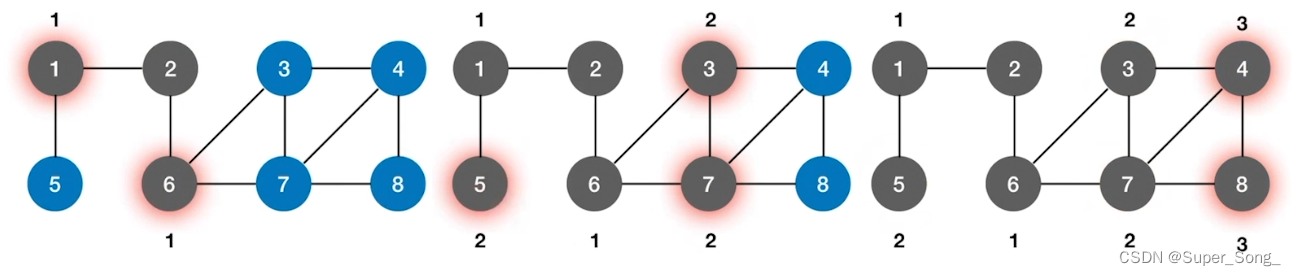

最短路径–BFS算法

在这里插入图片描述

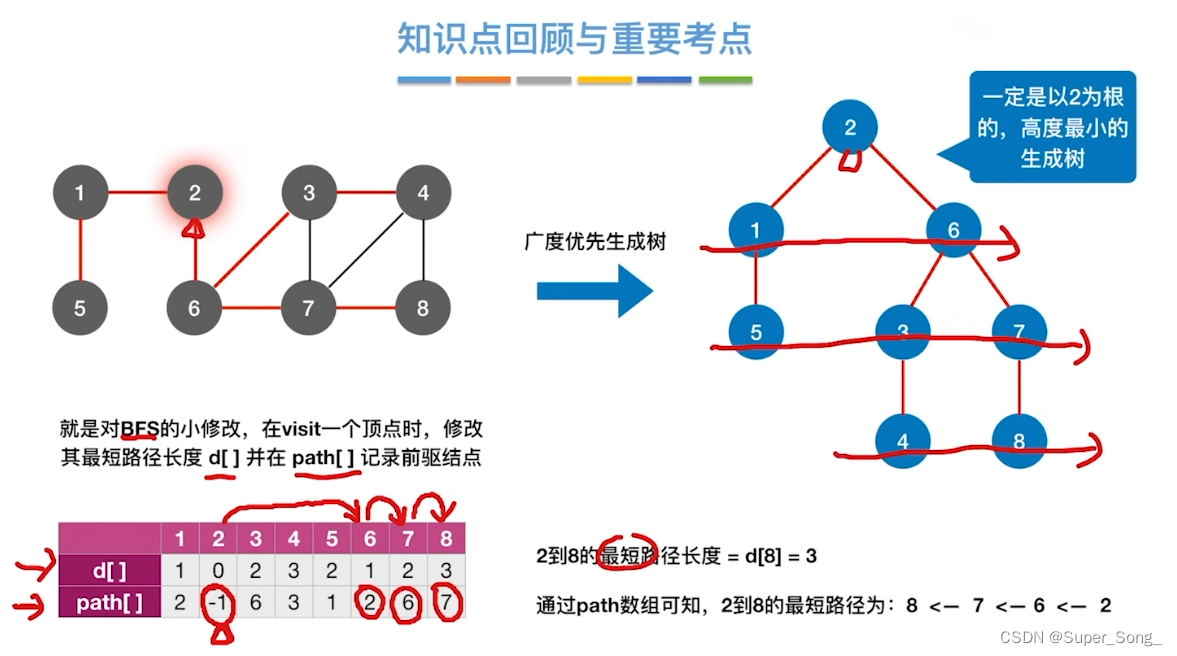

BFS广度优先算法求无权图的单源最短路径

代码实现

基于广度优先遍历来进行改造
d[]数组保存各点到源点的距离，path[]数组保存当前结点的前驱结点

在这里插入图片描述
知识点小结

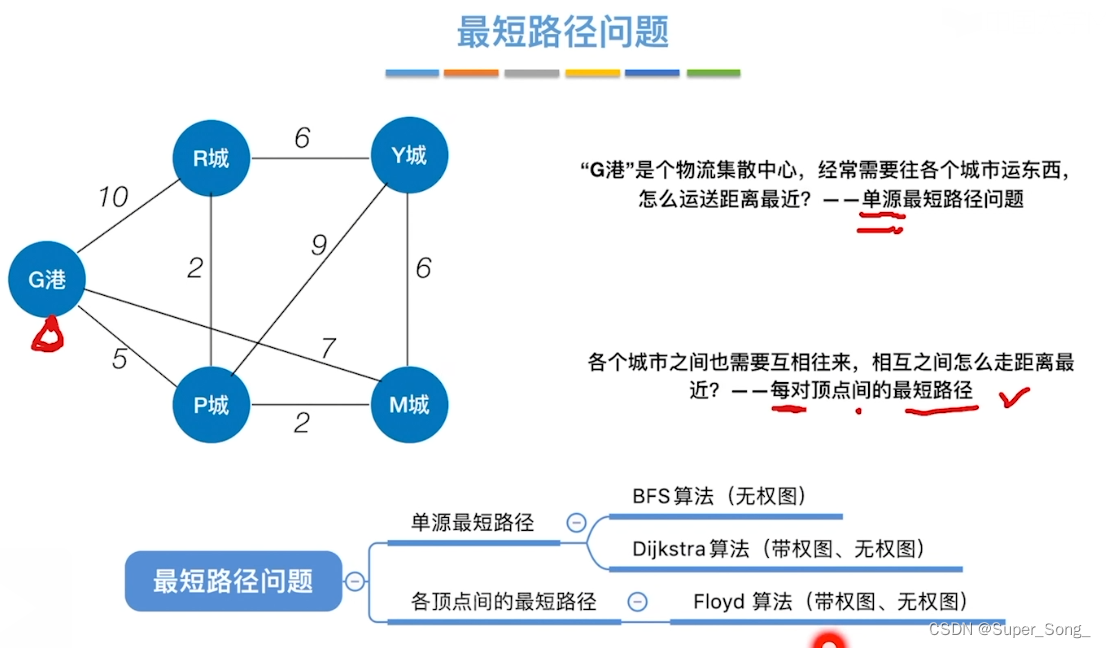

最短路径—Dijkstra算法

BFS广度优先遍历算法的局限性

只适用于解决不带权的图

在这里插入图片描述

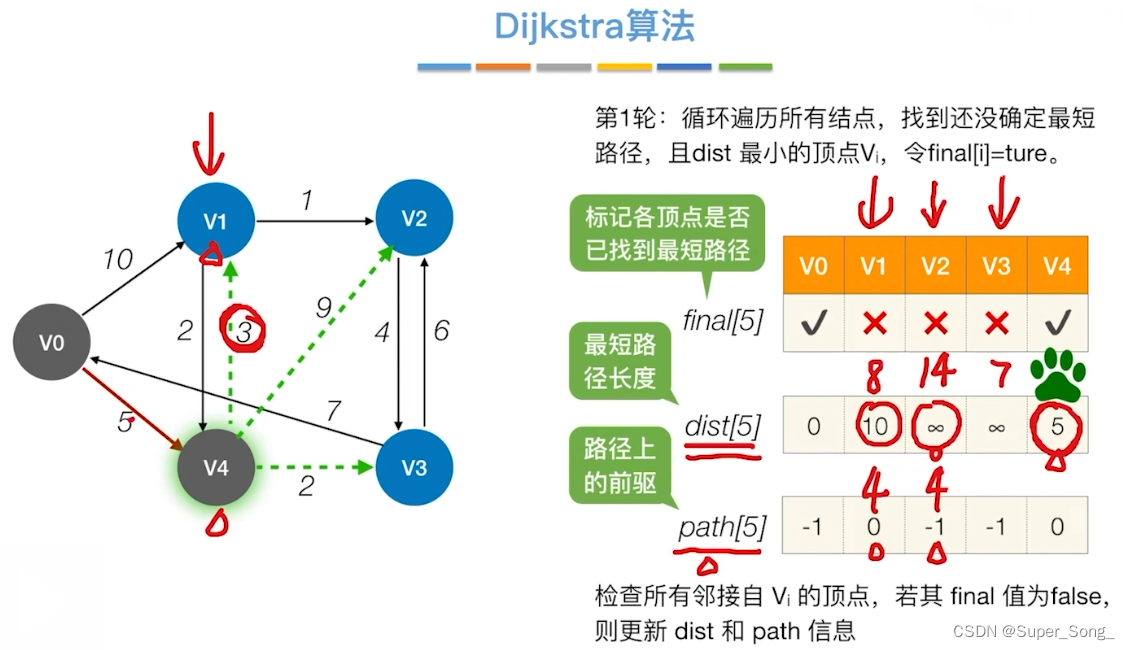

Dijkstra算法手动执行过程

文字难以形容，需要看原视频
考试主要考察手动执行原理
强烈推荐看B站视频：https://www.bilibili.com/video/BV1zz4y1m7Nq?spm_id_from=333.337.search-card.all.click

在这里插入图片描述

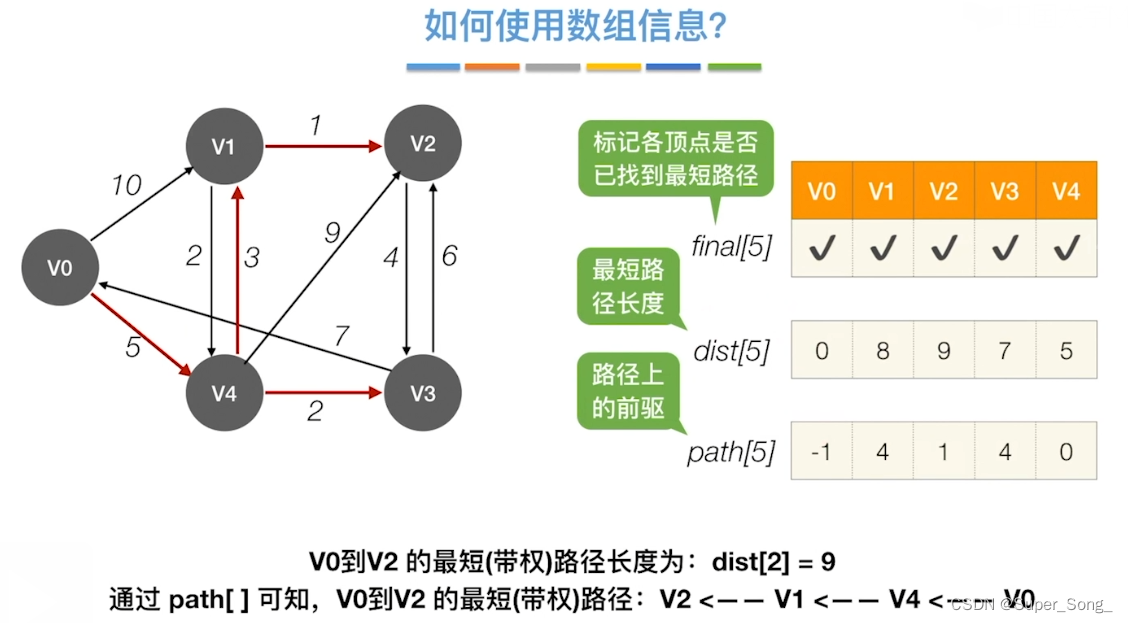

得到最短路径的数组，如何使用

计算机实现–了解

时间复杂度 O(n平方)

在这里插入图片描述
带负权值的图

Dijkstra不适用于带负权值的图
什么时候会用到负权值，比如吃鸡中毒圈会掉血，但是医疗包会回血

在这里插入图片描述

最短路径–Floyd算法

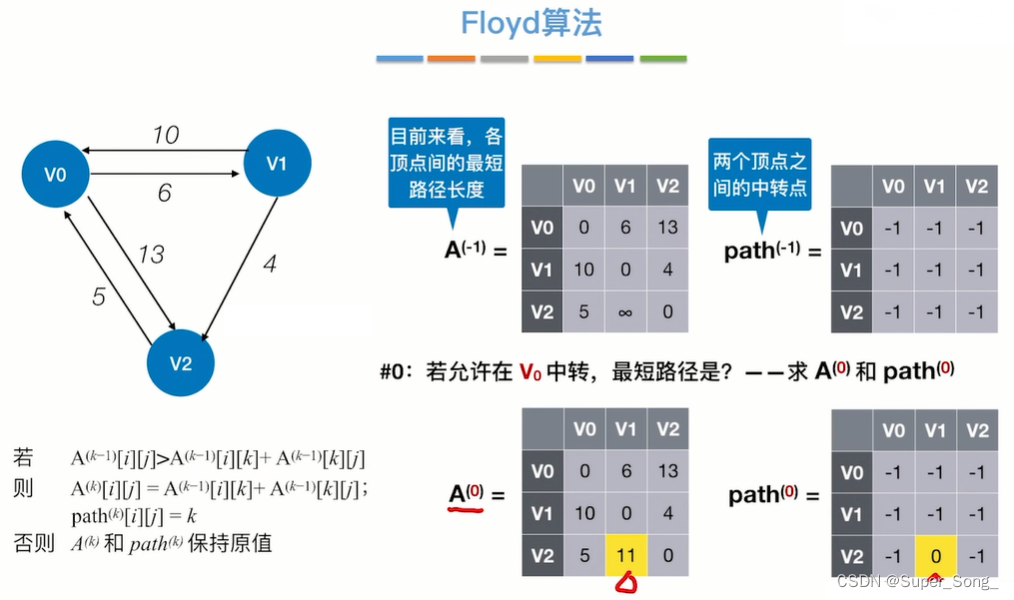

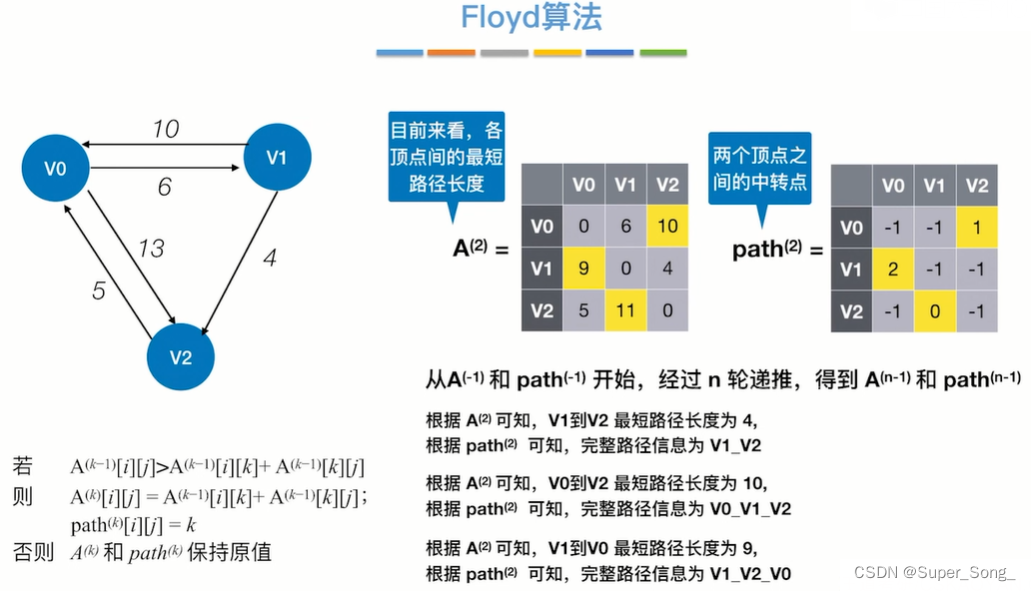

Floyd算法

用来求出任意两点之间的最短路径
初始两个矩阵，一个用来记录顶点之间的直接距离，一个记录两个顶点之间的中转顶点
遍历所有顶点，使用算法求出，是否可以再某两个顶点之间增加中转点，可以让路径更短，如果有就更新两个矩阵
这是遍历到各个顶点的情况

在这里插入图片描述

经过n轮递推，得到两个矩阵，由此可以找出任意两点的最短距离

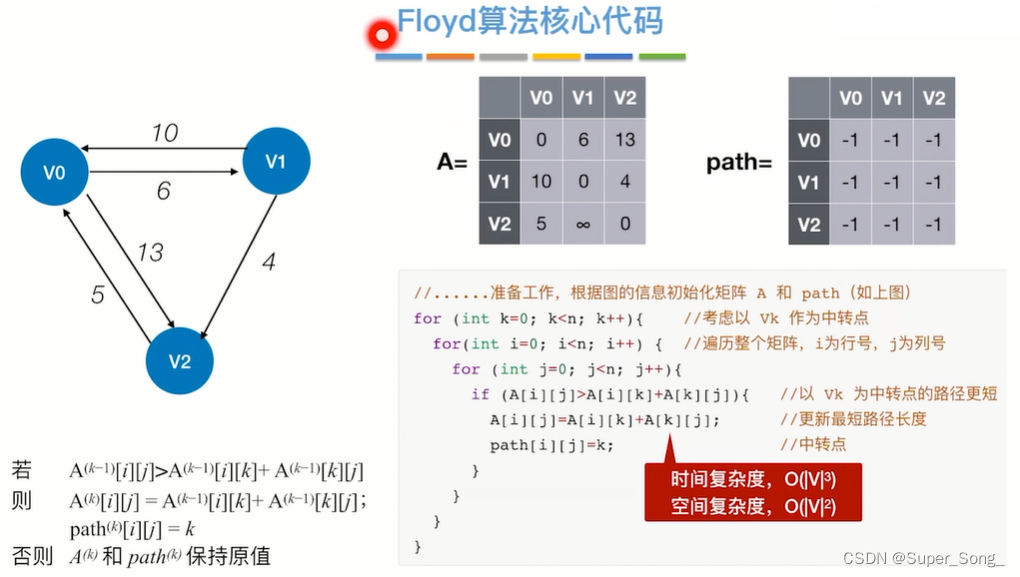

代码实现

A就是图的邻接矩阵，path初始都给-1
时间复杂度，空间复杂度

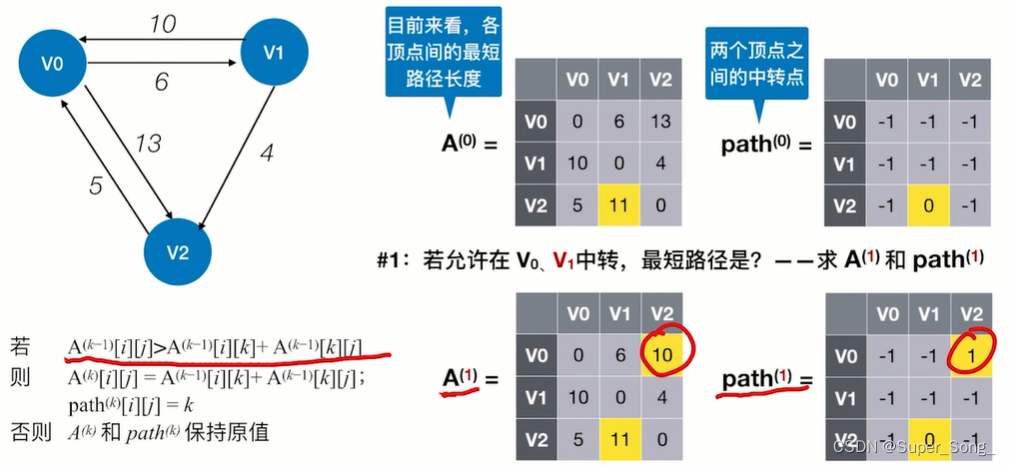

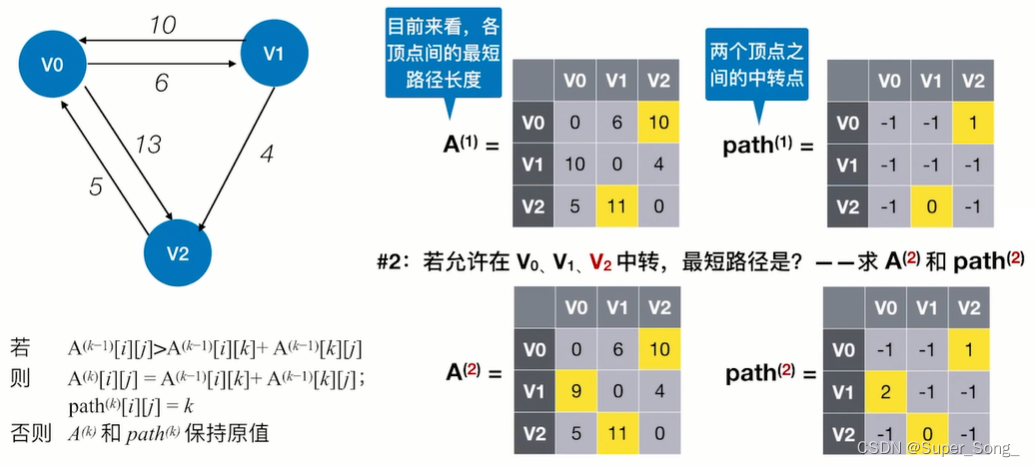

这是王道书中的例子，但是结点只有3个

在这里插入图片描述

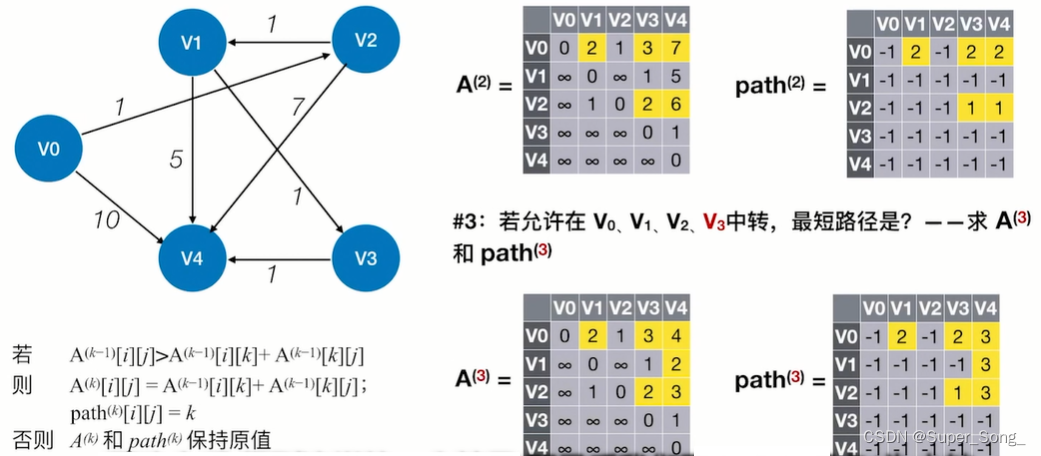

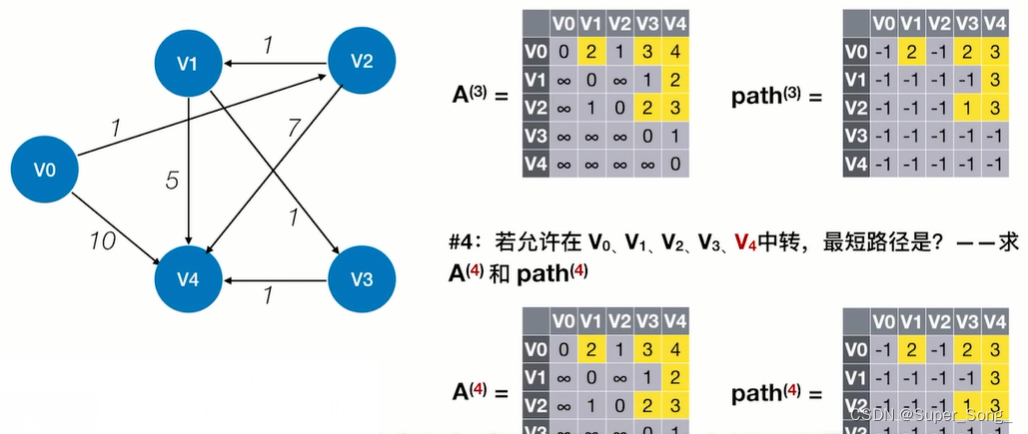

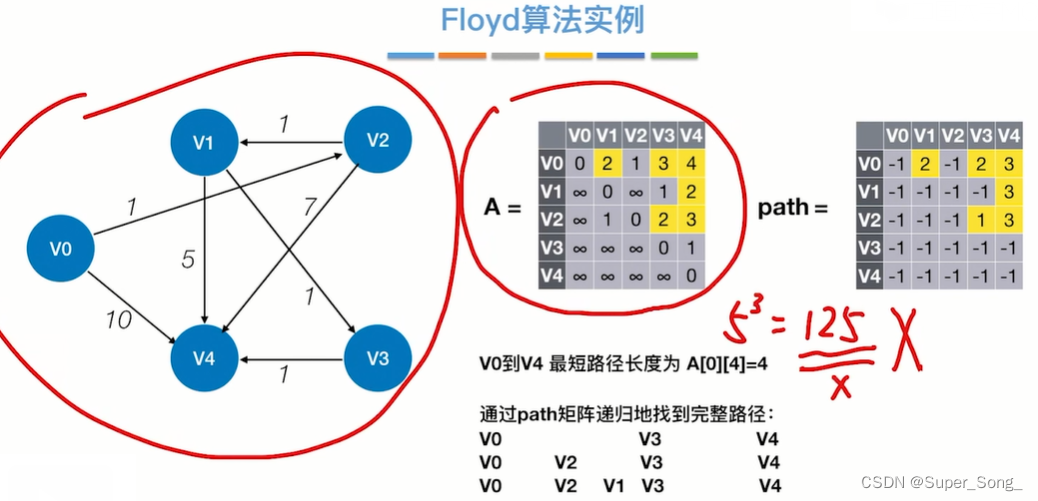

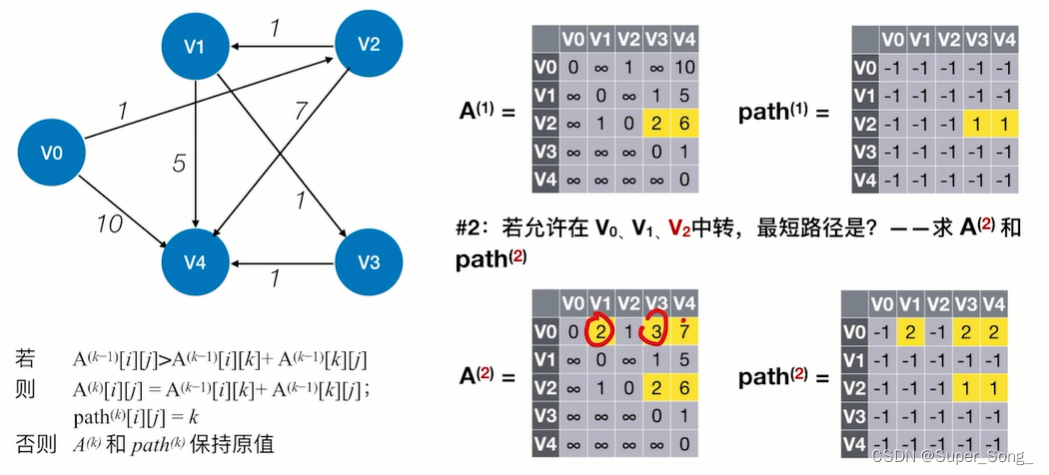

结点较多的情况

两个顶点最终可能会经过多个中转点，path上只记录最近的一次，也就是离终点最近的那个中转点

在这里插入图片描述

v4没有任何修改

根据矩阵找最短路径

通过递方方法，不断找到这个中转点的上一个中转点
实际考试不太可能给这么复杂的图，因为计算量太大，顶多三阶四阶矩阵

在这里插入图片描述
练习

可以解决Dijkstra不能解决的带负权值的图

在这里插入图片描述

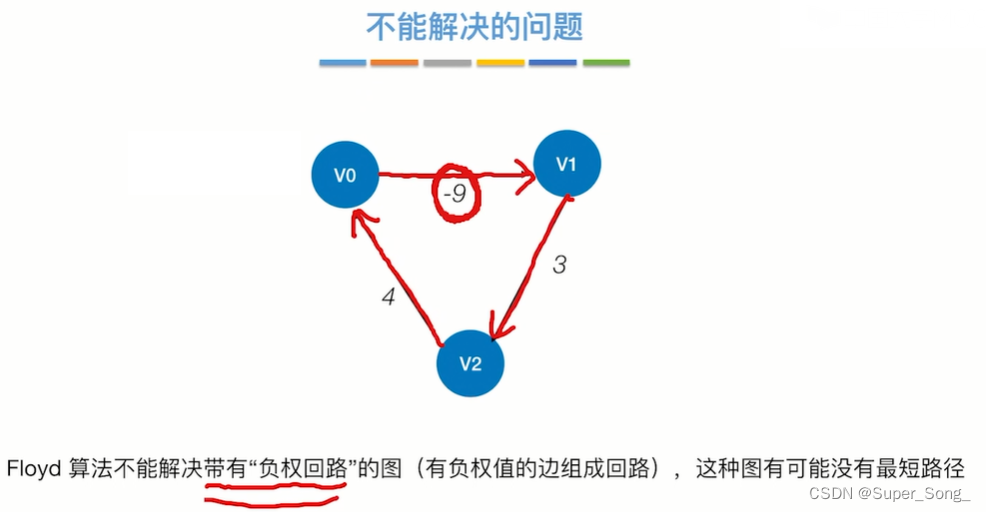

不能解决的问题

带有负权回路的图
因为负权路径越多，权值越小

在这里插入图片描述

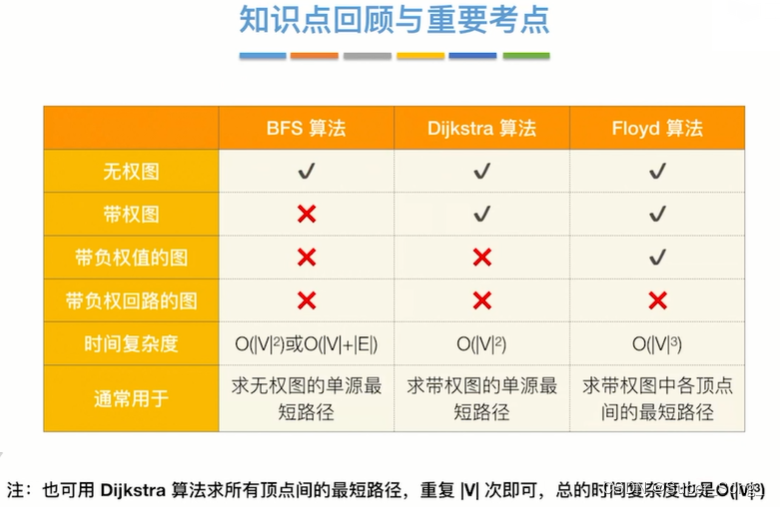

知识点小结

有向无环图–描述表达式

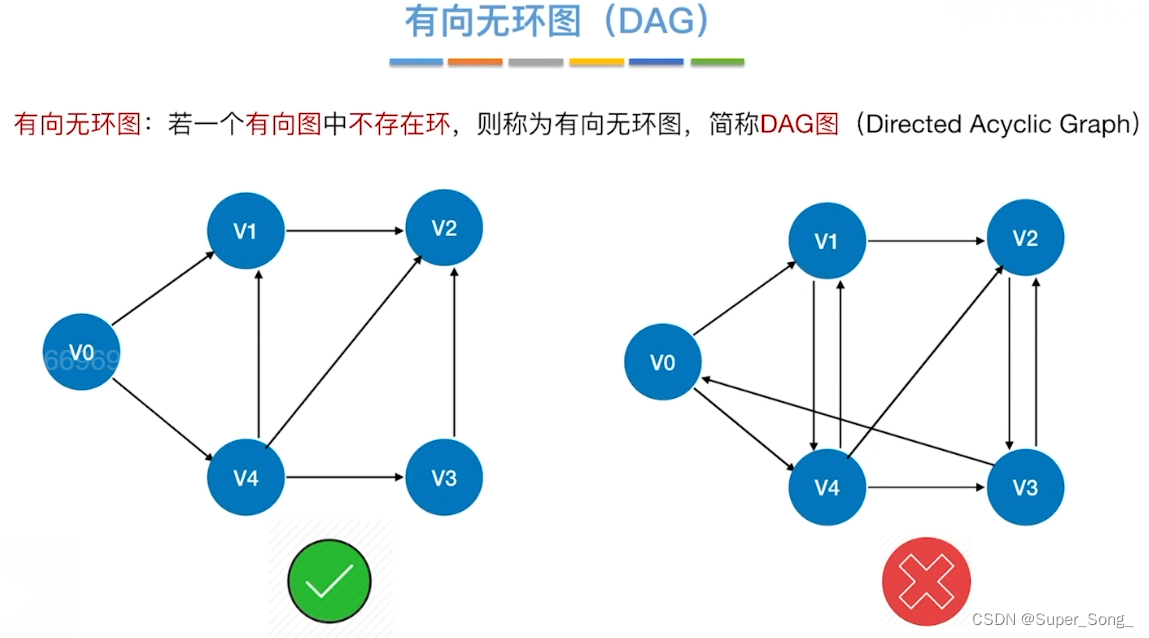

有向无环图

不存在环路

在这里插入图片描述

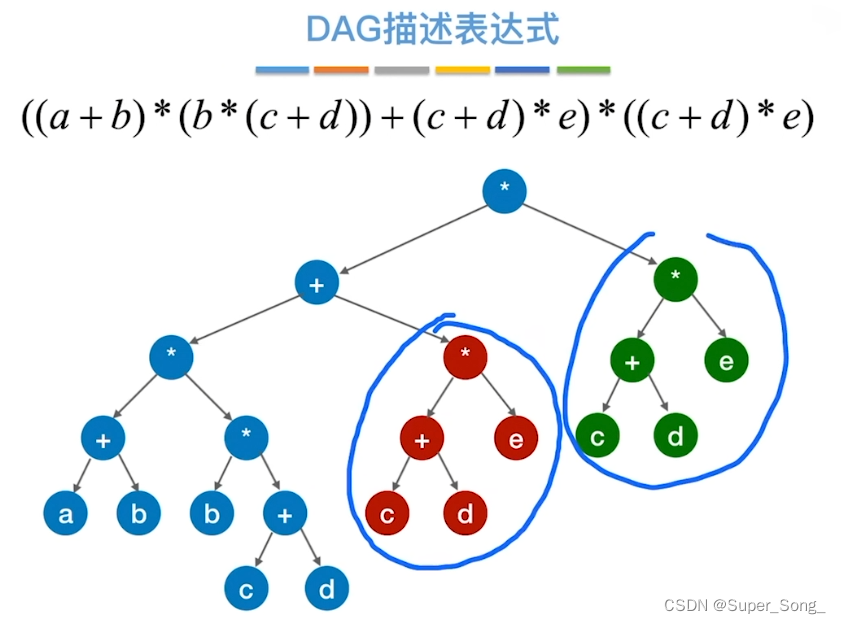

DAG描述表达式

简化重复的计算过程

在这里插入图片描述

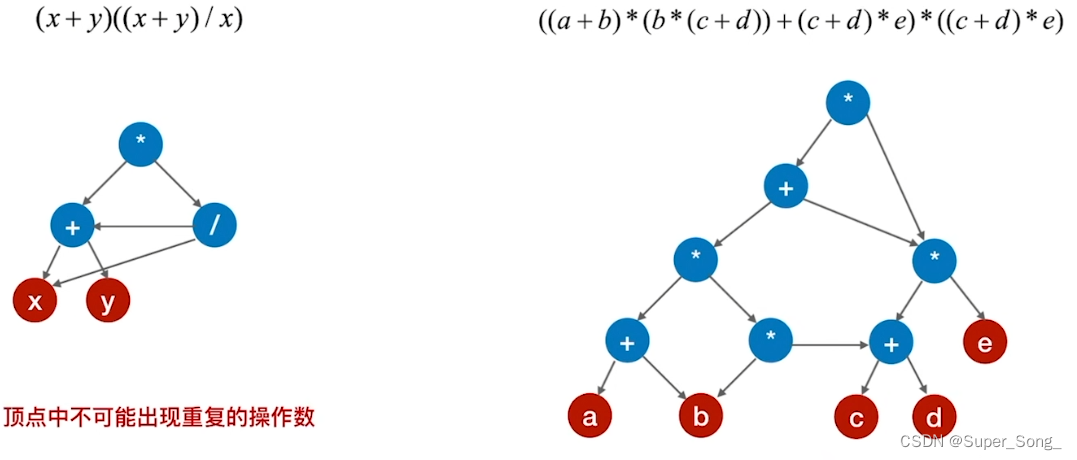

做题总结规律

实际答题中很容出现遗漏，没有合并完全
王道总结的经验，如果合并完全，最中的合并结果是顶点中不可能出现重复的操作数

在这里插入图片描述

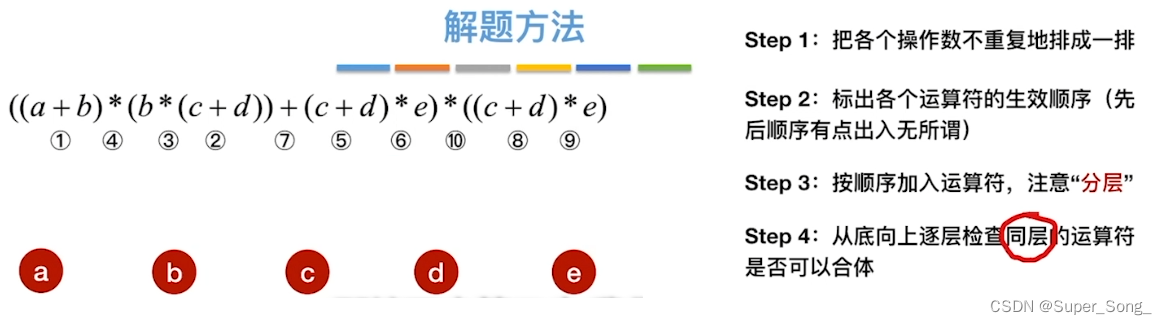

解题步骤

列出操作数
标出生效顺序

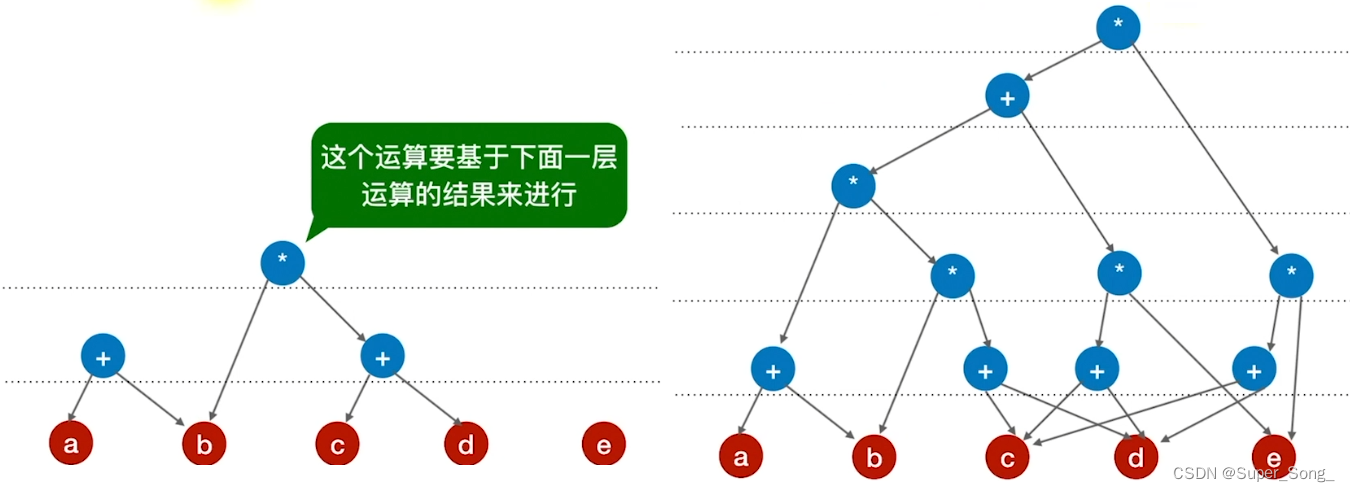

按顺序加入运算符，注意分层；只有同一层的操作数才是要直接与当前运算符计算的
从底向上逐层检查同一层的运算符是否可以合体，只有运算符和操作数都相同就可以合并

在这里插入图片描述

在这里插入图片描述

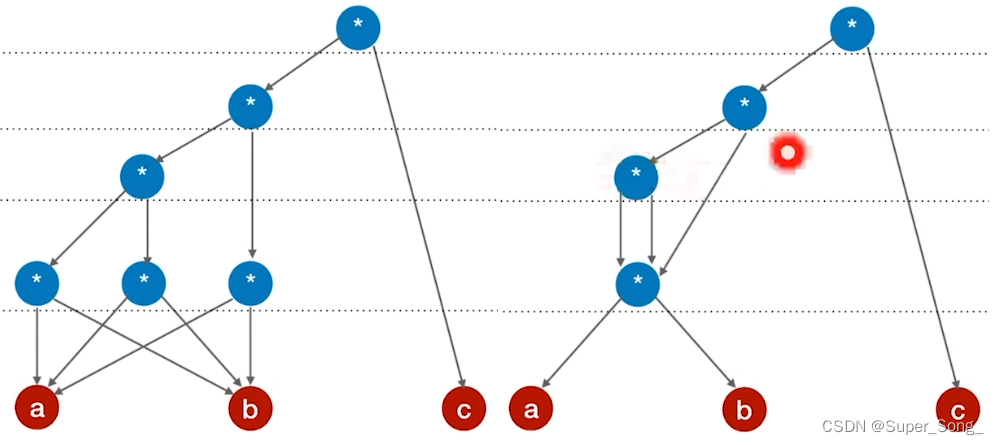

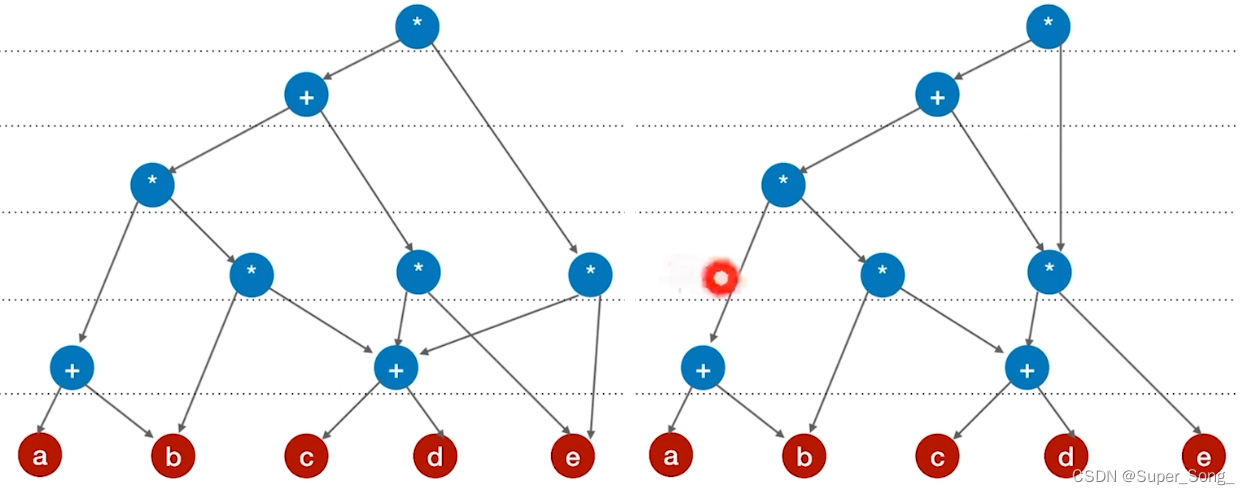

合并

练习

如果调换运算的顺序，也可能会得到不同形态的有向无环图

拓补排序

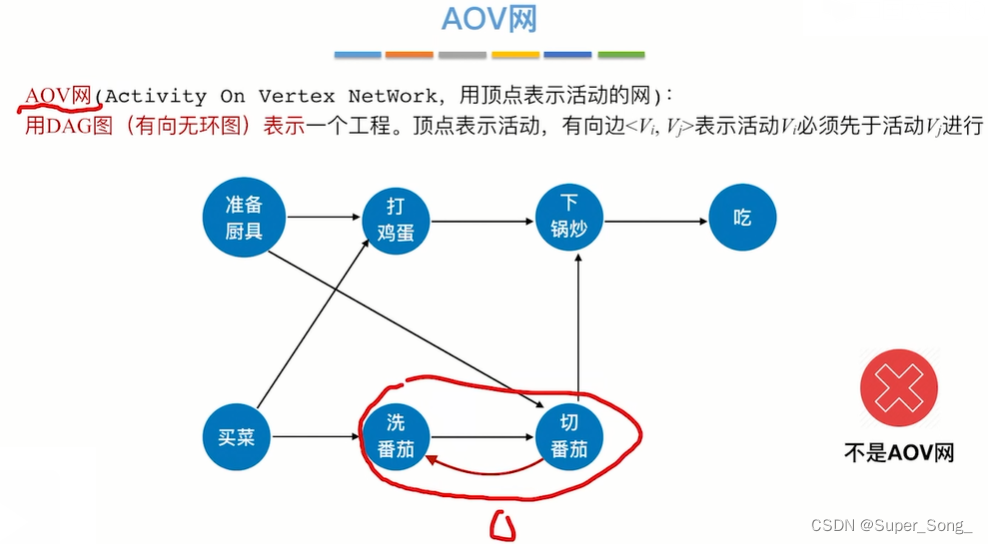

AOV网

AOV网一定是个有向无环图

在这里插入图片描述
拓补排序

找到做事的先后顺序
拓补排序的实现
如果原图有回路，则无法使用拓补排序

在这里插入图片描述
基于邻接表的代码实现

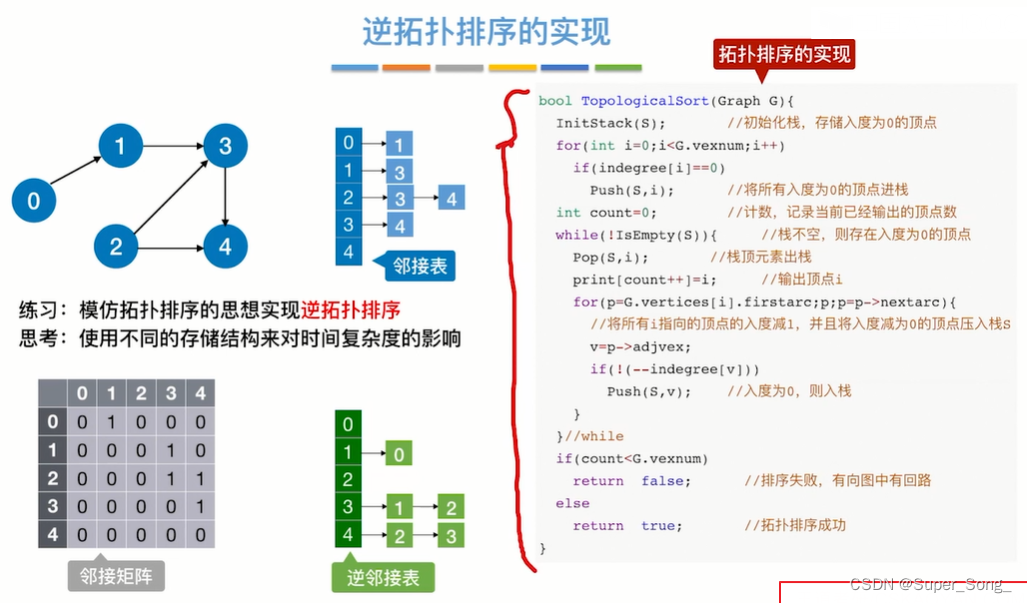

逆拓补排序

代码实现

思路与拓补排序相似，只不过找的是出度为0的结点
逆拓补排序推荐使用邻接矩阵，因为邻接表中的边结点找上一个结点需要遍历整个邻接表，时间复杂度大
邻接矩阵只需要遍历一条边即可
也可以使用逆邻接表，每一个顶点后面的边结点，其实是指向当前节点的边

在这里插入图片描述
逆拓补排序的实现–DFS算法

拓补排序–DFS算法后续讲

知识点小结

关键路径

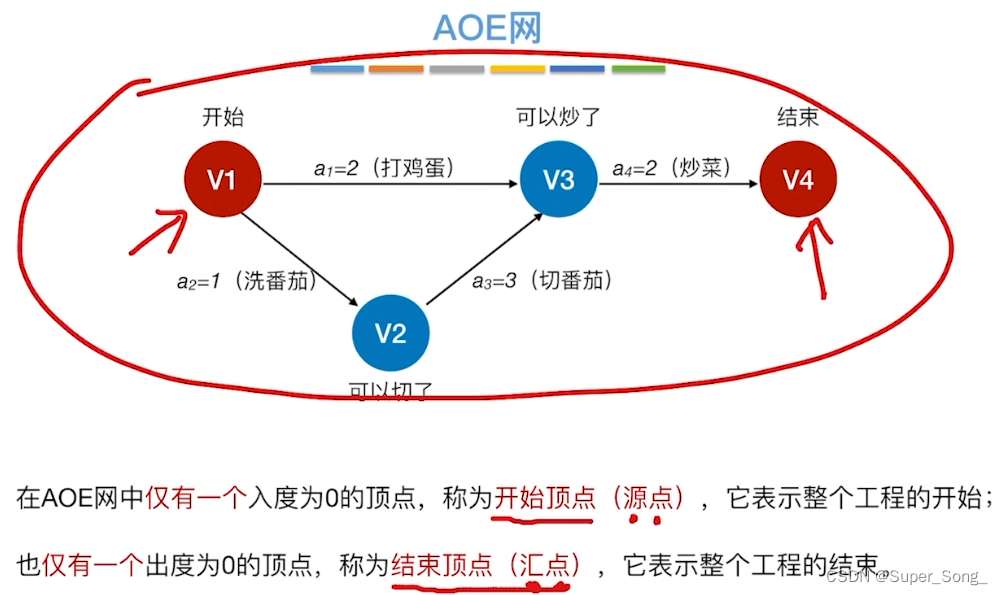

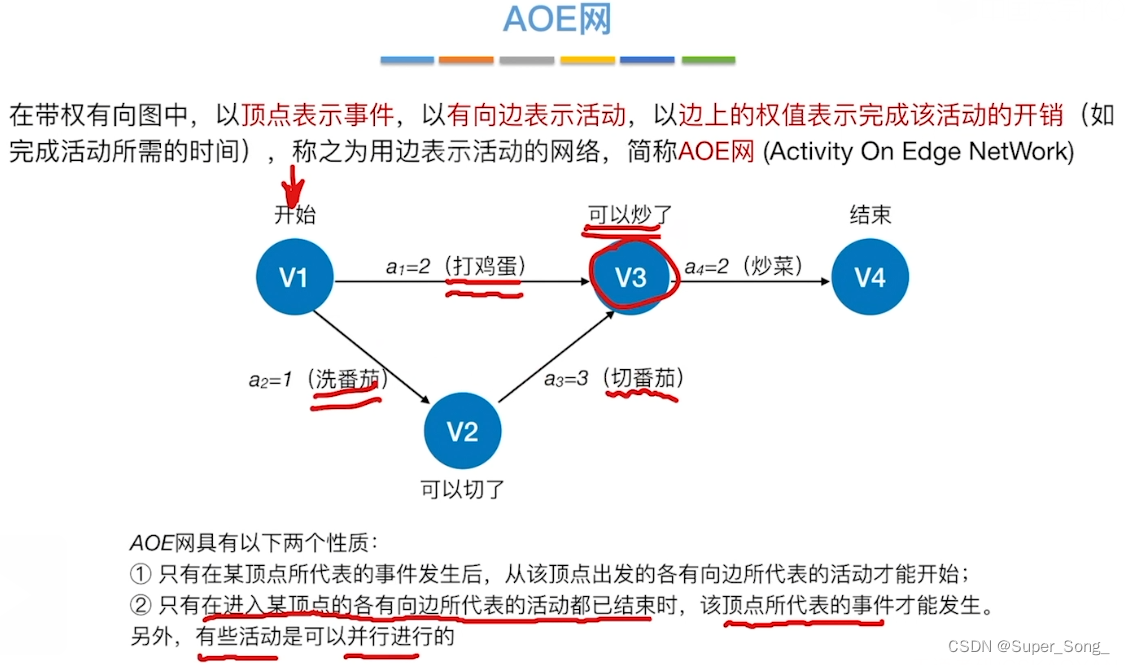

AOE网

带权有向图，顶点表示事件，有向边表示活动

在这里插入图片描述
源点，汇点都只有一个，中间可以有多条路径

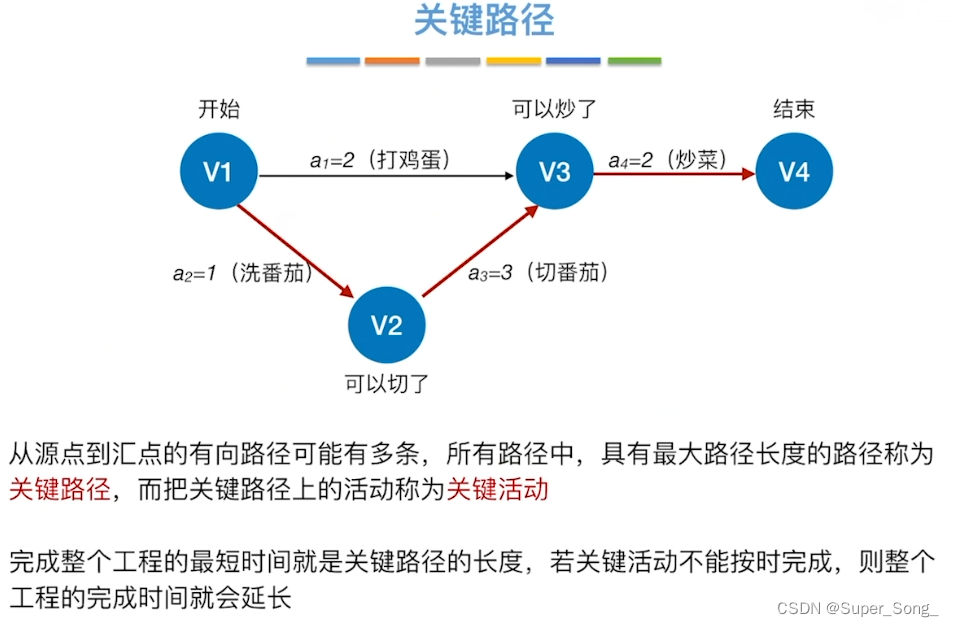

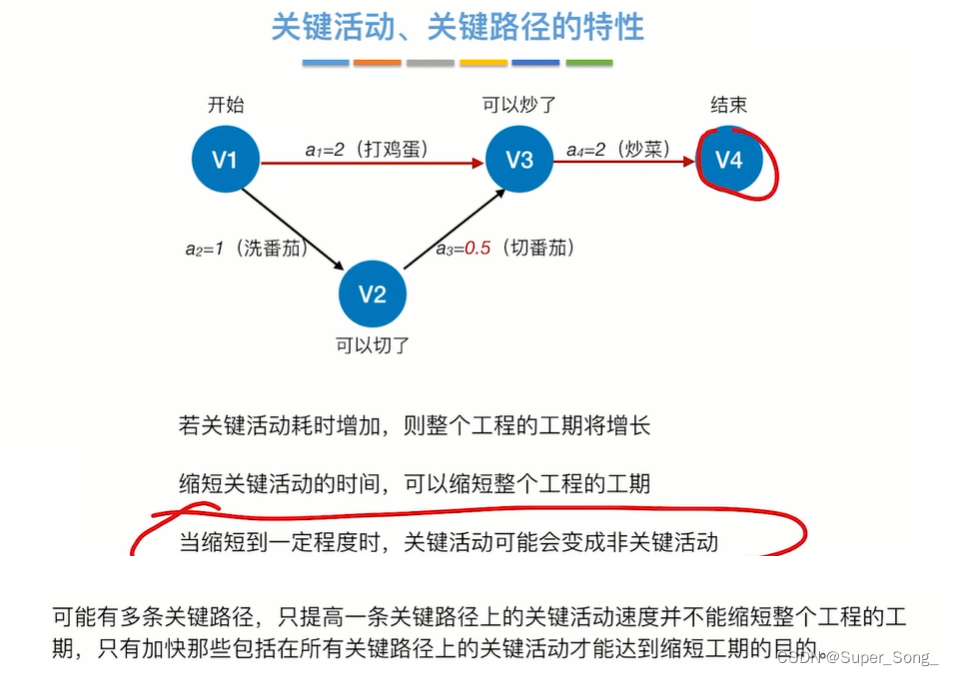

关键路径，关键活动

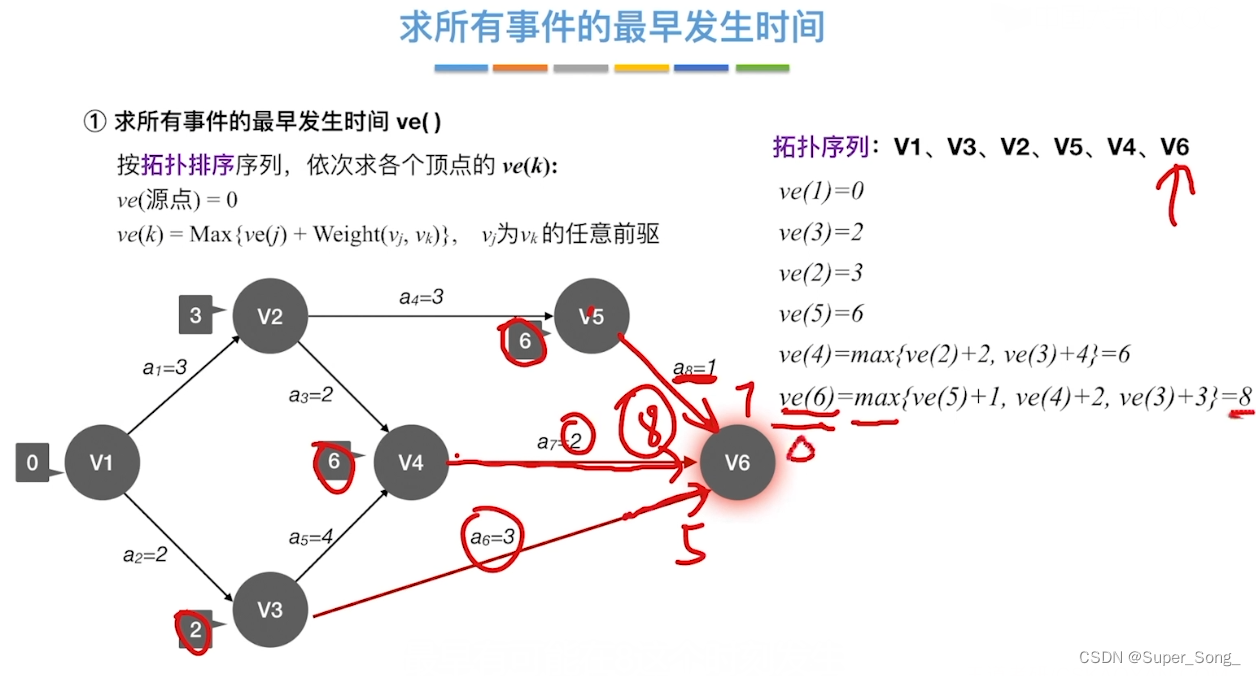

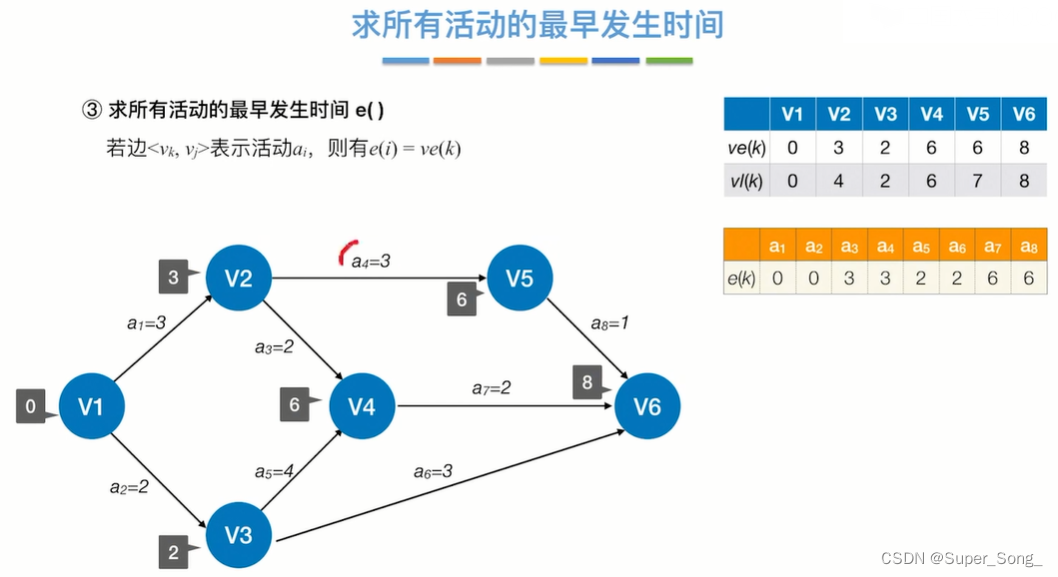

从前往后推，最早发生时间

从后往前推，最迟发生时间

在这里插入图片描述

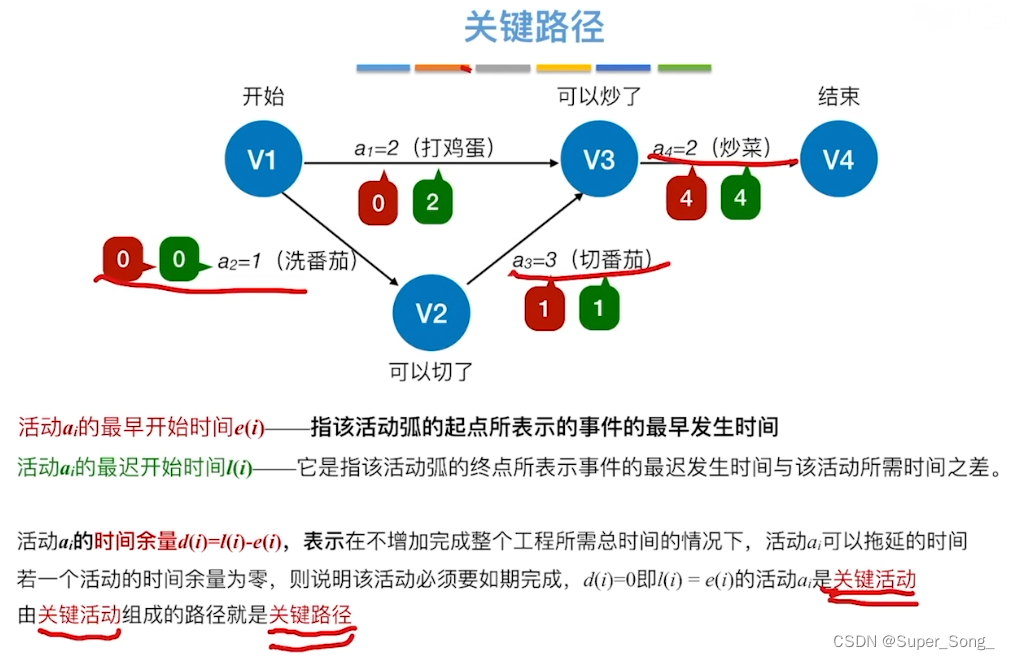

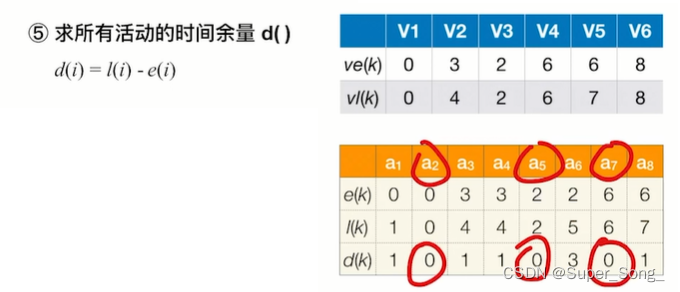

时间余量

关键路径从前往后推，从后往前推，时间节点都是一样的，没有时间余量，因此不能拖延

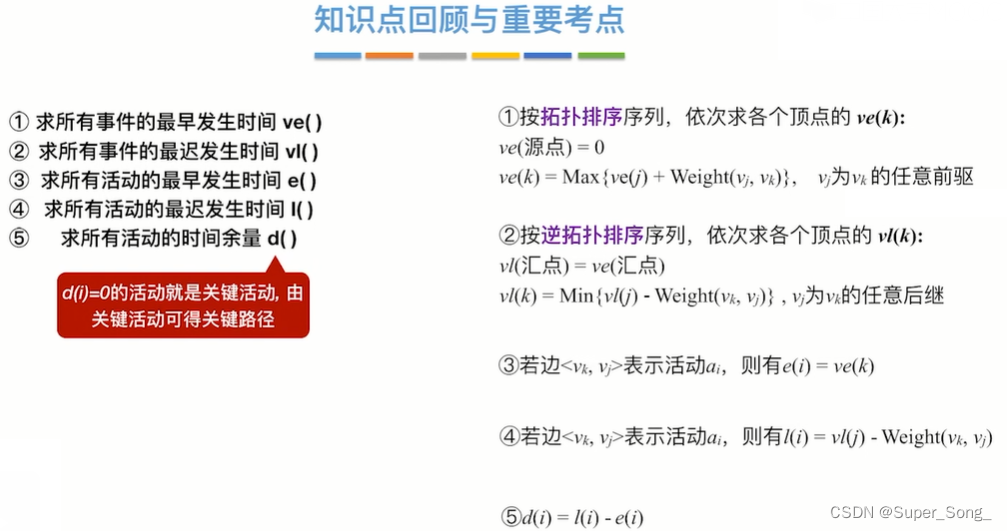

求关键路径的步骤

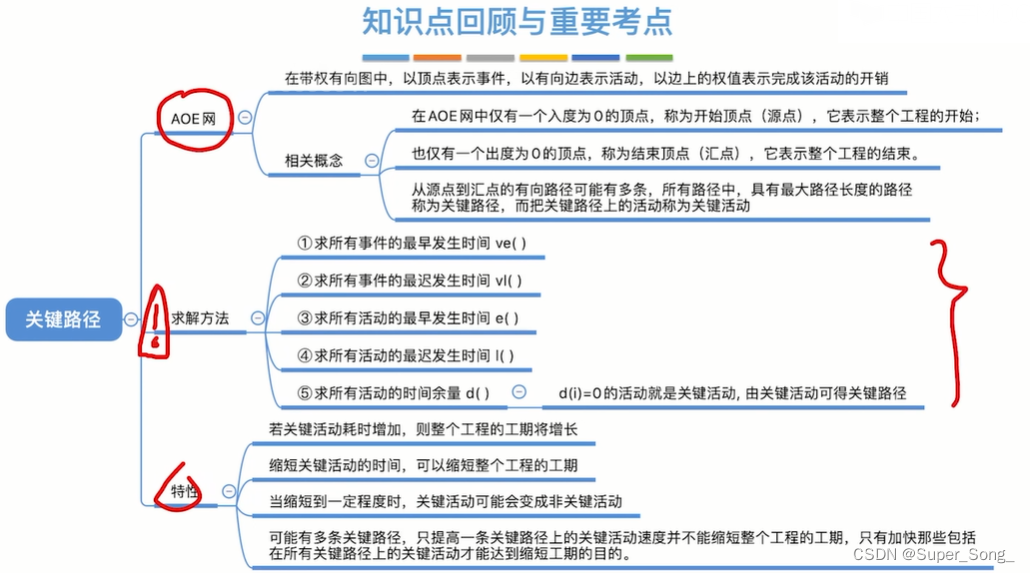

知识点小结
考点，求关键路径，关键活动

在这里插入图片描述

数据结构学习笔记（5.树与二叉树 6.图）

文章目录

第五章 树与二叉树

树

树的常考性质

二叉树–定义、基本术语

二叉树–常考性质

二叉树–存储结构

二叉树–先序、中序、后序遍历

二叉树–层序遍历

由遍历序列构造二叉树

线索二叉树–概念

二叉树的线索化–代码实现

线索二叉树–如何找前驱、后继

树–存储结构（普通的树）

树、森林的遍历

哈夫曼树

并查集–2022新增考点

并查集终极优化

第六章 图

图的基本概念

图的存储–邻接矩阵法

图的存储–邻接表法

图的存储–十字链表、邻接多重表

图的基本操作

图的遍历–广度优先遍历（BFS）

图的遍历–深度优先遍历（DFS）

最小生成树

最短路径–BFS算法

最短路径—Dijkstra算法

最短路径–Floyd算法

有向无环图–描述表达式

拓补排序

关键路径

第五章树与二叉树

第六章图
