DSP28379学习笔记-时钟相关(1)

EPWM模块的时钟和系统时钟的关系

在设置EPWM的波形频率的时候，需要设置两个分频系数

EPwm1Regs.TBCTL.bit.HSPCLKDIV=TB_DIV1;
EPwm1Regs.TBCTL.bit.CLKDIV=TB_DIV1;

由此可以得到PWM波形的频率为

但需要注意的是，这两个分频系数作用的频率并不是DSP的主频，而是EPWM的主频EPWMCLK，在这篇E2E问答帖子中有提到，EPWM模块的时钟最大为100MHz，所以在主频为200MHz时，默认将会对其2分频之后生成EPWMCLK，然后再进一步地通过HSPCLKDIV和CLKDIV二次分频，得到波形的实际频率。

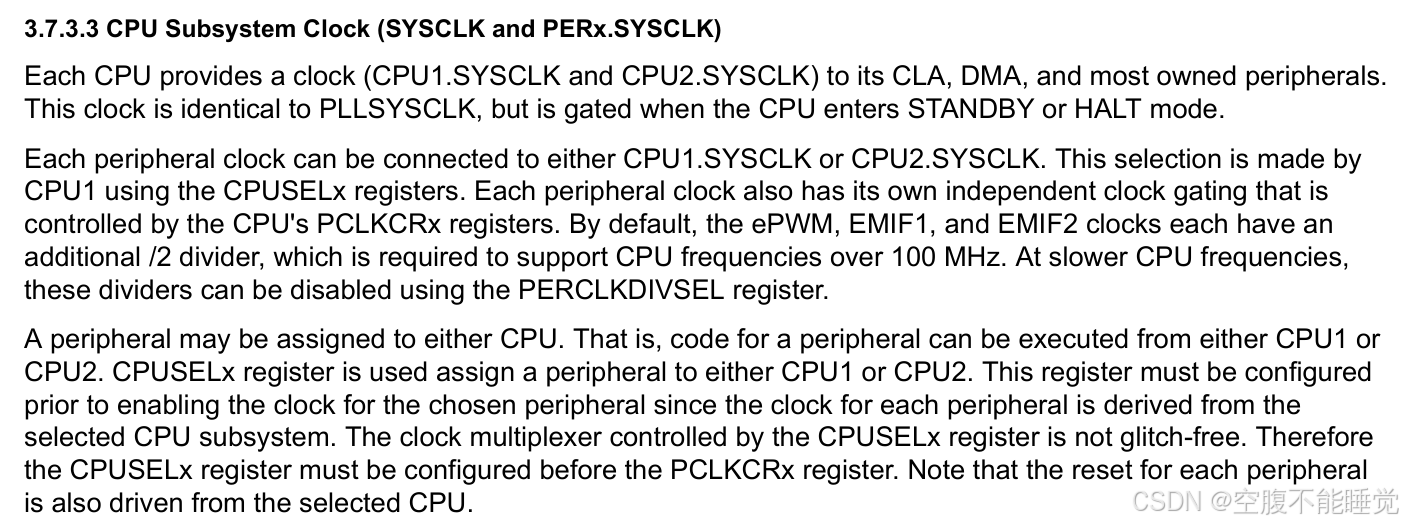

在数据手册中提到

默认时钟分频：默认情况下，ePWM（增强型脉宽调制）、EMIF1（外部存储器接口1）和EMIF2（外部存储器接口2）时钟都有一个额外的/2分频器。这是为了支持超过100 MHz的CPU频率。在较低的CPU频率下，可以通过PERCLKDIVSEL寄存器禁用这些分频器。
