微程序控制器（Verilog HDL虚拟实验）

微程序控制器

一、什么是微程序控制器？

微程序控制器是一种控制器，同组合逻辑控制器相比较，具有规整性、灵活性、可维护性等一系列优点，因而在计算机设计中逐渐取代了早期采用的组合逻辑控制器，并已被广泛地应用。在计算机系统中，微程序设计技术是利用软件方法来设计硬件的一门技术 。

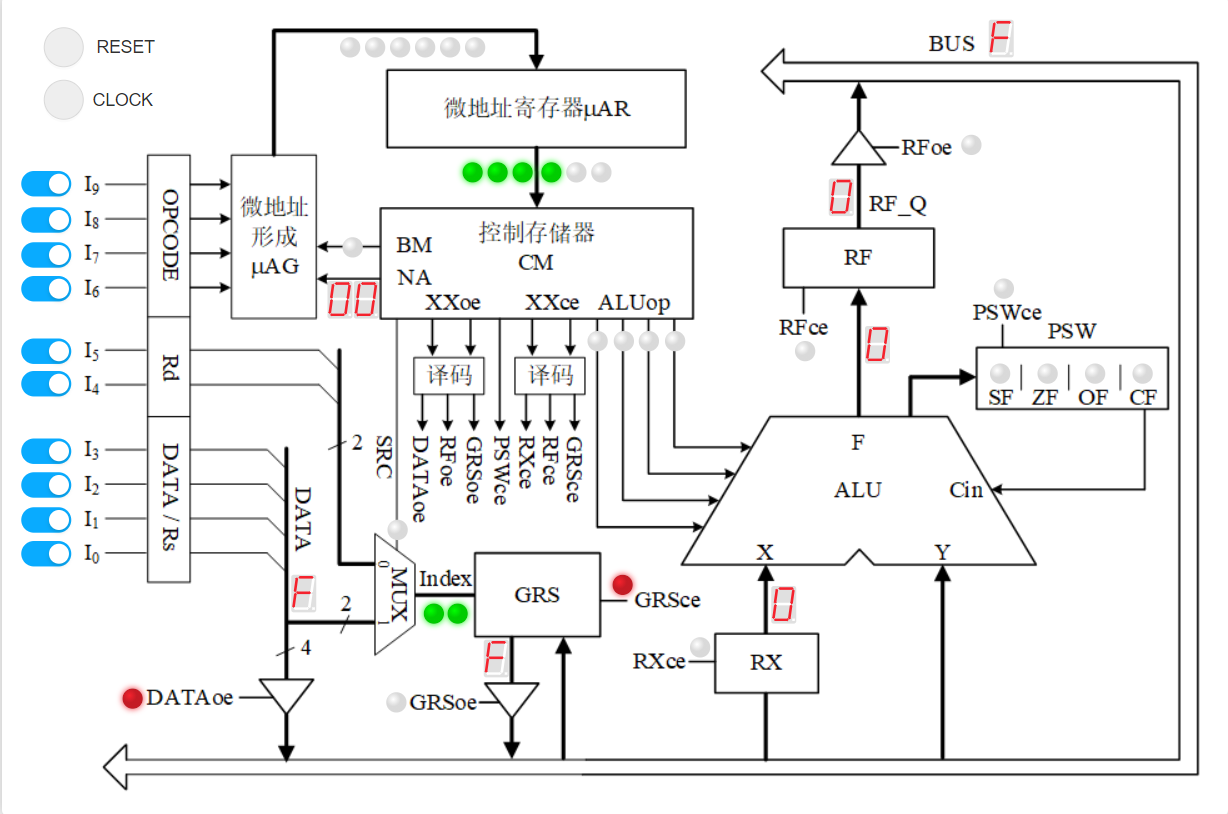

二、设计简单的微程序控制器

信息流设计：

16	15—10	9	8—7	6	5—4	3—0
F0：BM （1位）	F1：NA（6位）	F2：D/S（1位）	F3：XXoe（两位）	F4：PSW（1位）	F5:XXce (2位)	F6：ALU（4位）
0：固定转移	下一位地址	0：DST	0：NOP	0：NOP	0：NOP	0：NOP
1：多分支转移		1：SRC	1：GRSoe	1：PSWce	1：GRSce	1：ADD
			2：RFoe		2：RFce	2：SUB
			3：DATAoe		3：RXce	3：AND
						4：OR
						5：XOR

方案（1）采用指令译码为

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
00H	1	000000	0	00	0	00	0000

• 在uprogram.txt中，将该微指令写入，具体格式如下

@00 10000000000000000

LD微指令设计如下：

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
3CH	0	000000	0	11	0	01	0000

• 在uprogram.txt中，将此微指令写入，格式如下

@3C 00000000110010000

• MOV指令设计（供参考）

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
00H	0	000001	1	01	0	11	0000
01H	0	000010	0	00	1	10	0000
02H	0	000000	0	10	0	01	0000

• 加法指令设计

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
04H	0	000101	0	01	0	11	0000
05H	0	000110	1	01	1	10	0001
06H	0	000000	0	10	0	01	0000

• 减法指令设计

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
08H	0	001001	0	01	0	11	0000
09H	0	001010	1	01	1	10	0010
0AH	0	000000	0	10	0	01	0000

• &指令设计

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
0CH	0	001101	0	01	0	11	0000
0DH	0	001110	1	01	1	10	0011
0EH	0	000000	0	10	0	01	0000

• OR指令设计

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
10H	0	010001	0	01	0	11	0000
11H	0	010010	1	01	1	10	0100
12H	0	000000	0	10	0	01	0000

• XOR指令设计

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
14H	0	010101	0	01	0	11	0000
15H	0	10110	1	01	1	10	0101
16H	0	000000	0	10	0	01	0000

各模块代码：

uAG模块（微地址形成）

module uAG
(
  output logic [5:0] uAGOut,
  input  logic [3:0] OPCODE,
	input  logic [5:0] NA,
	input  logic BM
);
always@(BM)
begin
if(BM ==0 )
 uAGOut =NA;
else if(BM ==1)
  uAGOut[5:0] = {OPCODE,{2'b00}};
end
endmodule

uAR模块（微地址寄存器）

module uAR
#(parameter N = 6)
(   output reg [N-1:0] oQ,
    input wire [N-1:0] iD,
    input wire Clk,
    input wire Reset
);
always @(posedge Clk or posedge Reset)
begin
  if (Reset)
    oQ = {N{1'b0}};
  else
    oQ = iD;
end

endmodule

Virtualboard模块（顶层）

 `default_nettype none
module VirtualBoard (
    input  logic  CLOCK,      // 10 MHz Input Clock
    input  logic [19:0] PB,   // 20 Push Buttons, logical 1 when pressed
    input  logic [35:0] S,    // 36 Switches
    output logic [35:0] L,    // 36 LEDs, drive logical 1 to light up
    output logic  [7:0] SD7,  // 8 common anode Seven-segment Display
    output logic  [7:0] SD6,
    output logic  [7:0] SD5,
    output logic  [7:0] SD4,
    output logic  [7:0] SD3,
    output logic  [7:0] SD2,
    output logic  [7:0] SD1,
    output logic  [7:0] SD0
);

/********* Seven-segment decoder instantiation **********/
logic [3:0] HD[7:0];  // 8 hexadecimal display
SevenSegDecode ssdecode_inst7(.iData(HD[7]), .oSeg(SD7));
SevenSegDecode ssdecode_inst6(.iData(HD[6]), .oSeg(SD6));
SevenSegDecode ssdecode_inst5(.iData(HD[5]), .oSeg(SD5));
SevenSegDecode ssdecode_inst4(.iData(HD[4]), .oSeg(SD4));
SevenSegDecode ssdecode_inst3(.iData(HD[3]), .oSeg(SD3));
SevenSegDecode ssdecode_inst2(.iData(HD[2]), .oSeg(SD2));
SevenSegDecode ssdecode_inst1(.iData(HD[1]), .oSeg(SD1));
SevenSegDecode ssdecode_inst0(.iData(HD[0]), .oSeg(SD0));

/************** The declaration of signals **************/
wire reset;
wire clk;
wire [3:0] BUS, RX_Q, F, RF_Q, GRS_Q;
wire [3:0] FLAG, PSW_Q;
wire [3:0] ALUop;
wire GRSce, RXce, RFce, PSWce;
wire DATAoe, GRSoe, RFoe;
wire SRC;
wire [3:0] DATA;
wire [1:0] index, Rs, Rd;
wire [3:0] OPCODE;
wire [5:0] uAR_Q, next_addr;
wire [16:0] uI;
wire [5:0] uAG_Out;
wire branch_mode;

/** The input port is replaced with an internal signal **/
assign reset  = PB[0];
assign clk    = PB[1];
assign DATA   = S[3:0];
assign Rs     = S[1:0];
assign Rd     = S[5:4];
assign OPCODE = S[9:6];

/************* The logic of this experiment *************/
//微地址形成
uAG uAG_inst(.uAGOut(uAG_Out), .OPCODE(OPCODE), .NA(next_addr), .BM(branch_mode));

//微地址寄存器
uAR #(6) uAR_inst(.oQ(uAR_Q), .iD(uAG_Out), .Clk(clk), .Reset(reset));

//控制存储器
ROM CM(.iAddress(uAR_Q), .oData(uI));

//微指令译码
wire NOP1, NOP2;
assign branch_mode = uI[16];
assign next_addr = uI[15:10];
assign SRC = uI[9];
assign {DATAoe, RFoe, GRSoe, NOP2} = 2**uI[8:7];
assign PSWce = uI[6];
assign {RXce, RFce, GRSce, NOP1} = 2**uI[5:4];
assign ALUop = uI[3:0];

//运算器数据通路
ALU #(4) ALU_inst(.iOp(ALUop), .iX(RX_Q), .iY(BUS), .oF(F), .oFlag(FLAG), .Cin(PSW_Q[0]));

assign index = SRC ? Rs : Rd;
GRS #(4) GRS_inst(.iD(BUS), .oQ (GRS_Q), .Load(GRSce), .Clk(clk), .Index(index));

DataReg #(4) RX_inst(.oQ(RX_Q), .iD(BUS), .Clk(clk), .Load(RXce), .Reset(reset));

DataReg #(4) RF_inst(.oQ(RF_Q), .iD(F), .Clk(clk), .Load(1'b1), .Reset(reset));

DataReg #(4) PSW_inst(.oQ(PSW_Q), .iD(FLAG), .Clk(clk), .Load(PSWce ), .Reset(reset));

assign BUS = RFoe   ? RF_Q  : 4'bzzzz;
assign BUS = GRSoe  ? GRS_Q : 4'bzzzz;
assign BUS = DATAoe ? DATA  : 4'bzzzz;

/****** Internal signal assignment to output port *******/
assign HD[7]  = {2'b00,next_addr[5:4]};
assign HD[6]  = next_addr[3:0];
assign HD[5] = RX_Q;
assign HD[4] = BUS;
assign HD[3] = GRS_Q;
assign HD[2]  = DATA;
assign HD[1] = RF_Q;
assign HD[0] = F;

assign L[35:30] = uAG_Out[5:0];
assign L[29:24] = uAR_Q[5:0];
assign L[23:20] = PSW_Q;
assign L[19:18] = index;
assign L[17]  = DATAoe;
assign L[16]  = GRSoe;
assign L[15]  = RFoe;
assign L[14]  = GRSce;
assign L[13]  = RXce;
assign L[12]  = PSWce;
assign L[11]  = RFce;
assign L[10]  = SRC;
assign L[4]  = branch_mode;
assign L[3:0] = ALUop;

endmodule

ROM模块

module ROM (
	input  wire	[5:0]  iAddress,
	output wire	[16:0]  oData
);
  reg [16:0] mem[63:0];

  assign oData = mem[iAddress];

  initial
     $readmemb("uprogram.txt",mem);
endmodule

GRS、DataReg模块请参考我之前的博文：点我参考

方案（2）采用指令译码为

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
3FH	1	111111	0	00	0	00	0000

• 在uprogram.txt中，将该微指令写入，具体格式如下

@3FH 11111110000000000

• LD微指令设计如下：

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
3CH	0	111111	0	11	0	01	0000

在uprogram.txt中，将此微指令写入，格式如下

@3C 01111110110010000

• 加法指令设计

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
04H	0	000101	0	01	0	11	0000
05H	0	000110	1	01	1	10	0001
06H	0	111111	0	10	0	01	0000

• 减法指令设计

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
08H	0	001001	0	01	0	11	0000
09H	0	001010	1	01	1	10	0010
0AH	0	111111	0	10	0	01	0000

• &指令设计

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
0CH	0	001101	0	01	0	11	0000
0DH	0	001110	1	01	1	10	0011
0EH	0	111111	0	10	0	01	0000

• OR指令设计

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
10H	0	010001	0	01	0	11	0000
11H	0	010010	1	01	1	10	0100
12H	0	111111	0	10	0	01	0000

• XOR指令设计

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
14H	0	010101	0	01	0	11	0000
15H	0	010110	1	01	1	10	0101
16H	0	111111	0	10	0	01	0000

• MOV指令

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
00H	0	000001	1	01	0	11	0000
01H	0	000010	0	00	1	10	0000
02H	0	111111	0	10	0	01	0000

• 算数右移指令

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
18H	0	011001	0	01	0	11	0000
19H	0	011010	0	00	1	10	0110
1AH	0	111111	0	10	0	01	0000

• 左移指令

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
1CH	0	011101	0	01	0	11	0000
1DH	0	011110	0	00	1	10	0111
1EH	0	111111	0	10	0	01	0000

• 逻辑非指令

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
20H	0	100001	0	01	0	11	0000
21H	0	100010	0	00	1	10	1000
22H	0	111111	0	10	0	01	0000

• 加1指令

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
24H	0	100101	0	01	0	11	0000
25H	0	100110	0	00	1	10	1001
26H	0	111111	0	10	0	01	0000

• 减1指令

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
28H	0	101001	0	01	0	11	0000
29H	0	101010	0	00	1	10	1010
2AH	0	111111	0	10	0	01	0000

• 带进位加法

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
2CH	0	101101	0	01	0	11	0000
2DH	0	101110	1	01	1	10	1011
2EH	0	111111	0	10	0	01	0000

• 带借位减法

微地址	BM	NA	D/S	XXoe	PSW	XXce	ALUop
30H	0	110001	0	01	0	11	0000
31H	0	110010	1	01	1	10	1100
32H	0	111111	0	10	0	01	0000

方案而与上述已给出的模块不同之处，仅在于uAR模块（微地址寄存器）

该方案应采用如下方法，供读者参考：

module uAR
#(parameter N = 6)
(   output reg [N-1:0] oQ,
    input wire [N-1:0] iD,
    input wire Clk,
    input wire Reset
);
always @(posedge Clk or posedge Reset)
begin
  if (Reset)
    oQ = {N{1'b1}};
  else
    oQ = iD;
end

endmodule
