本次实验介绍了如何利用TPC-2003A实验箱进行简单并行接口的输出与输入操作。实验中，通过编程将键盘输入的ASCII码通过并行输出接口点亮对应的发光二极管，再通过并行输入接口读取预设的ASCII码并在屏幕上显示。程序涉及到的指令包括数据传输、中断调用等，实现了接口的读写功能。实验结果验证了接口工作的正确性。
一、实验目的
掌握简单并行接口的工作原理及使用方法。
二、实验设备与环境
TPC-2003A通用微机接口实验箱，windows XP运行环境。
三、实验内容、程序清单及运行结果
1. 实验内容

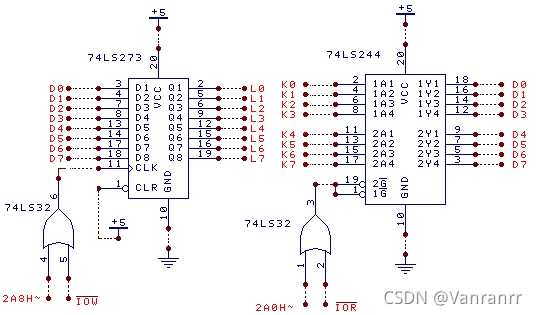

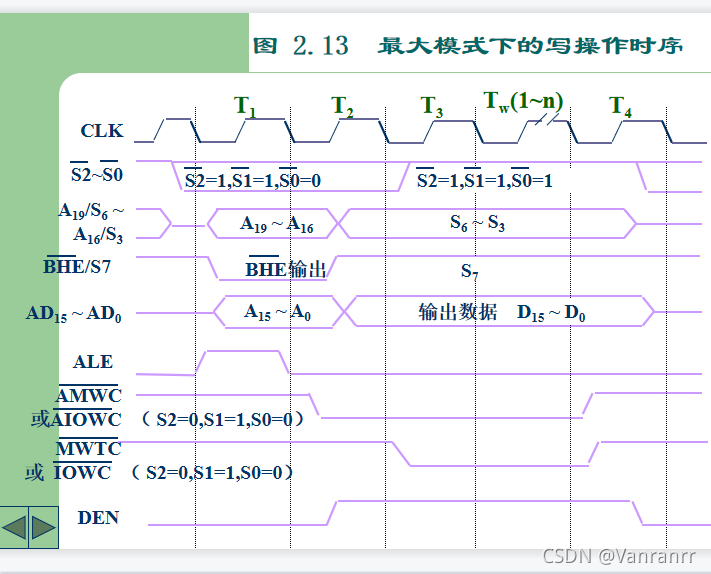

1）按下面图2简单并行输出接口电路图连接线路（74LS273插通用插座，74LS32用实验台上的“或门”）。74LS273为八D触发器（通过CLR引脚决定是否进行锁存，将输入端来自数据总线的数据锁存到Q1-Q8的输出端，输出到发光二极管，点亮对应的灯，上升沿有效，或门，从低电平到高电平，才能产生上升沿），8个D输入端分别接数据总线D0～D7，8个Q输出端接LED显示电路L0～L7。
2）编程从键盘输入一个字符或数字，将其ASCⅡ码通过这个输出接口输出，根据8个发光二极管发光情况验证正确性。

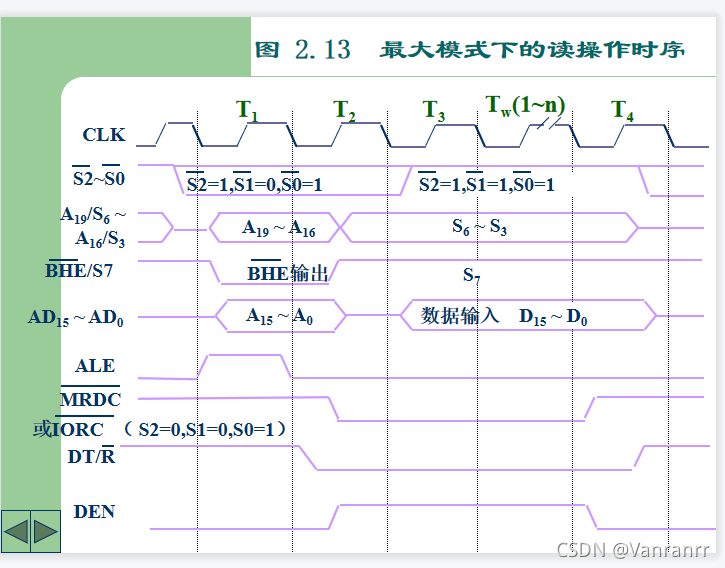

3）按下面图3简单并行输入接口电路图连接电路（74LS244插通用插座，74LS32用实验台上的“或门”）。74LS244为八缓冲器，8个数据输入端分别接逻辑电平开关输出K0～K7，8个数据输出端分别接数据总线D0～D7。
4）用逻辑电平开关预置某个字母的ASCⅡ码，编程输入这个ASCⅡ码，并将其对应字母在屏幕上显示出来。
2. 编程提示
上述并行输出接口的地址为2A8H，并行输入接口的地址为2A0H，通过上述并行接口电路输出数据需要3条指令：
MOV AL, 数据
MOV DX,2A8H
OUT DX,AL
通过上述并行接口输入数据需要2条指令：
MOV DX,2ADH
IN AL,DX。
