园区网络（ensp)

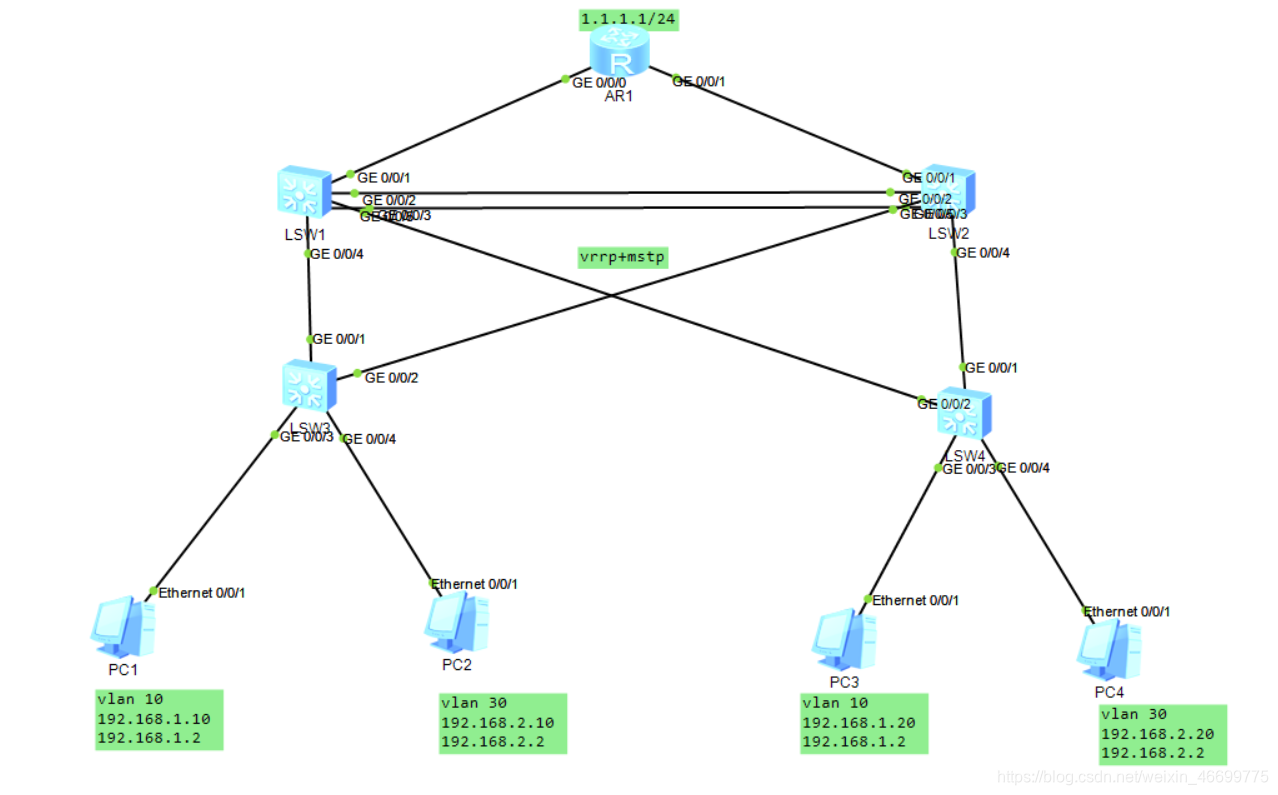

网络拓扑图：
在这里插入图片描述

1、 将交换机连接的PC和路由器的端口划分进相应vlan。

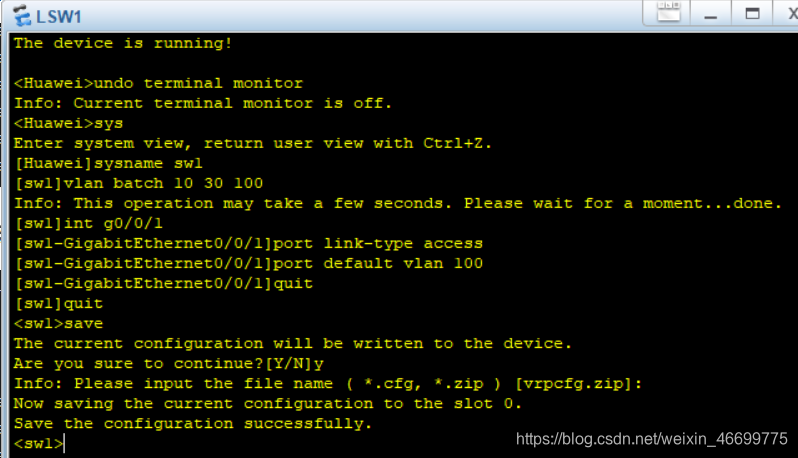

Sw1:
在这里插入图片描述

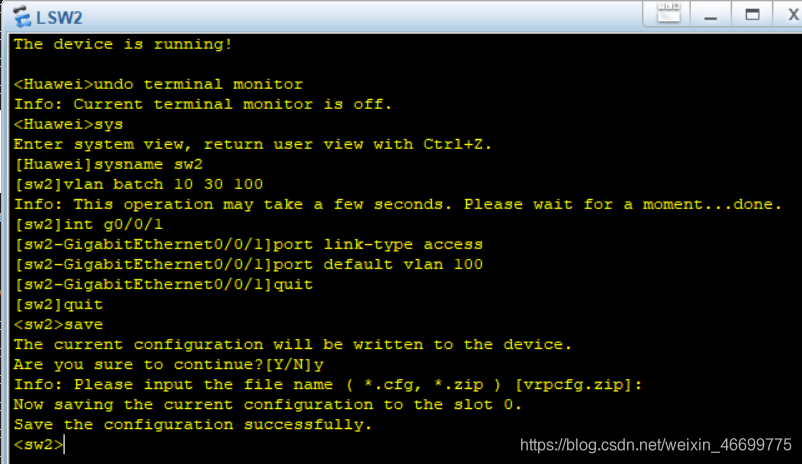

Sw2:
在这里插入图片描述

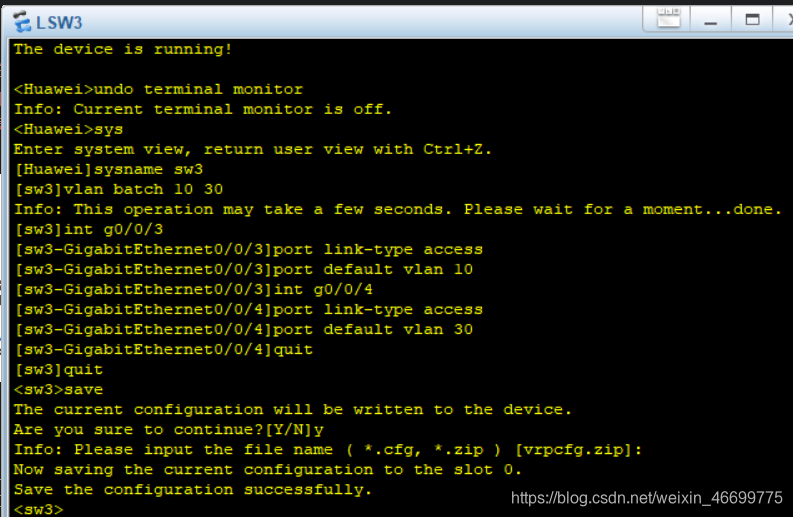

Sw3:
在这里插入图片描述

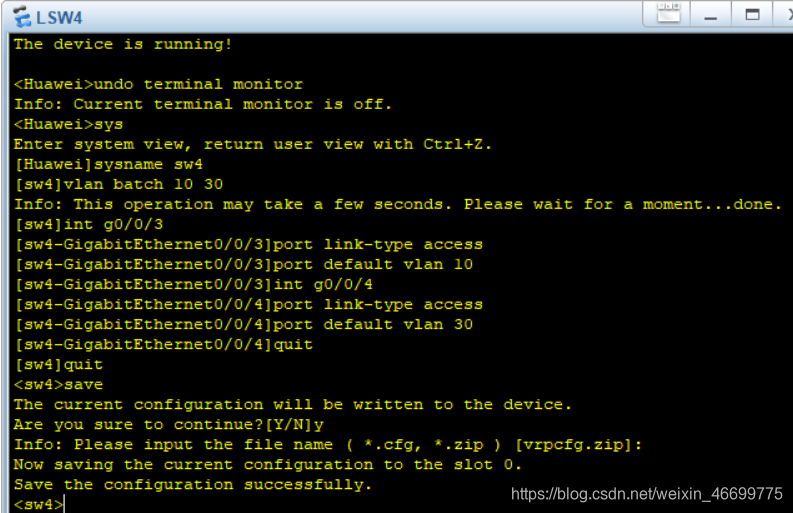

Sw4:
在这里插入图片描述

2、 将交换机互联端口配置为trunk 并允许除了vlan1以外的其他vlan通过。

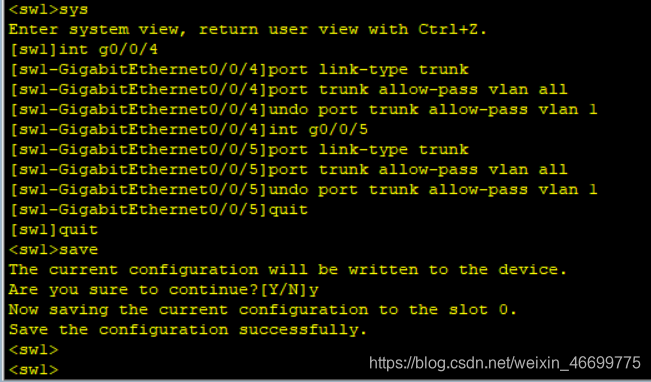

Sw1:
在这里插入图片描述

Sw2:
