MUX VLAN的配置

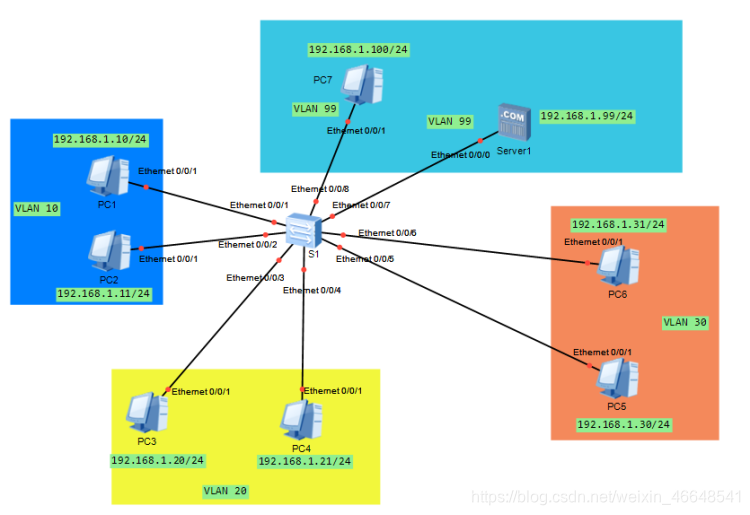

  • 实验拓扑图

在这里插入图片描述

  • 实验要求

如图所示，VLAN10、20、99为公司内部网络，30为访客网络。
1.测试所有PC和服务器能否通信？（YES）
2.在S1上完成配置，使得VLAN10、20内部能够通信且能够访问服务器所在网络VLAN99（不考虑10和20之间互相通信），VLAN30作为访客网络仅能访问服务器所在网络VLAN99，VLAN30内部成员也不能互相访问。
3.测试VLAN10、20、30、99之间通信状况。（VLAN10、20、99内部均能够通信，VLAN30内部不能通信，VLAN10、20、30和 VLAN99能够通信）
4.附加题8分，可使用port-group功能将8个端口放在一个group，一起配置（group编号1）。

备注：VLAN99为主VLAN，VLAN10、20为从VLAN，且为group类型，VLAN30为从VLAN，且为separate类型。

  • 测试

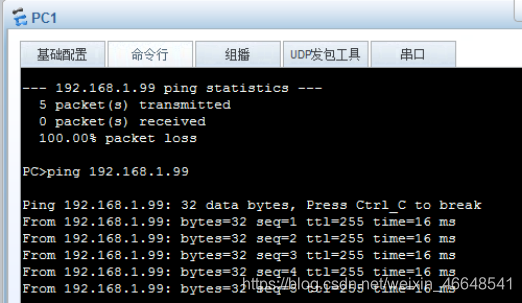

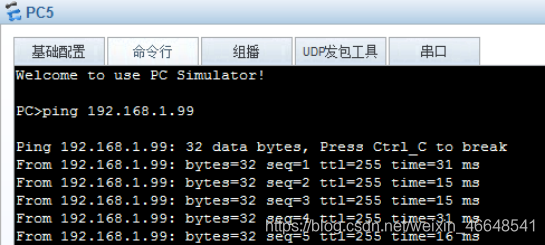

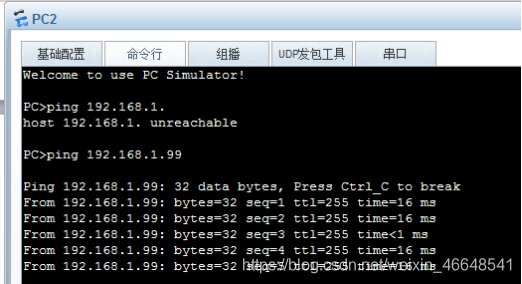

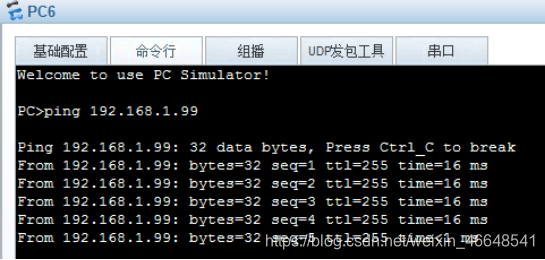

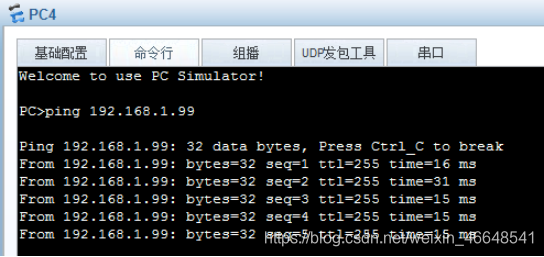

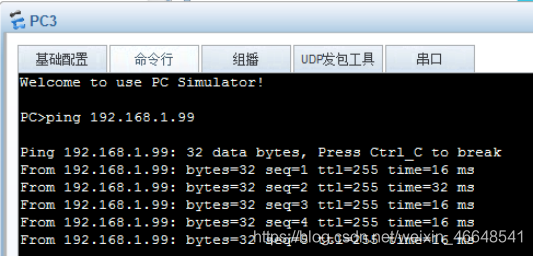

    所有PC ping 服务器，如图都能通信
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  • 配置
<Huawei>system-view
[Huawei]vlan batch 10 20 30 99
#配置MUX VLAN中的Group VLAN 和Separate VLAN:
[Huawei]vlan 99
[Huawei-vlan99]mux-vlan  //1.启动混合型VLAN；2.VLAN99是主VLAN
[Huawei-vlan99]subordinate
[Huawei-vlan99]subordinate group 10 20
[Huawei-vlan99]subordinate separate 30
[Huawei-vlan99]quit
[Huawei]port-group 1  //用port-group功能将8个端口放在一个group，一起配置
[Huawei-port-group-1]group-member Ethernet 0/0/1 to Ethernet 0/0/8
[Huawei-port-group
