RT-Thread STM32 配置系统时钟（使用外部晶振）

RT-Thread STM32 配置系统时钟

开发环境

• 芯片：STM32F103RCT6
• RT-Thread Studio: V1.0.6（现在已经更新到1.1.3，由于本人使用RTT开发已经有一段时间了，没有更新最新版本软件）
• RT-Thread内核：V4.0.2
• STM32 CubeMX: V5.6.0

一、创建RT-Thread项目

• 打开RT-Thread Studio

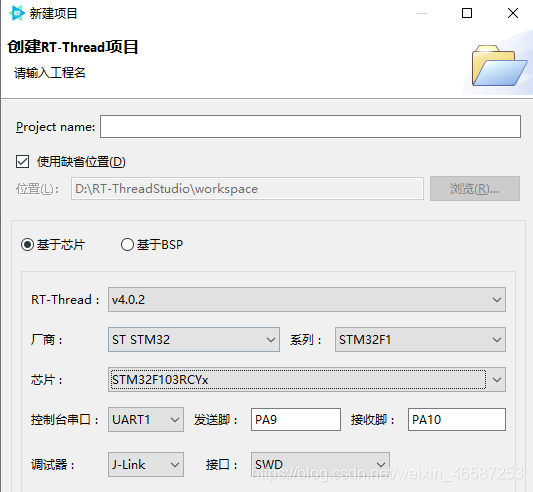

• 菜单栏$\to$文件$\to$新建$\to$RT-Thread项目$\to$设置芯片、FSH控制台串口、调试器及接口

• 在左侧项目资源管理器中，找到当前项目的board.c文件，文件位置参考以下图片

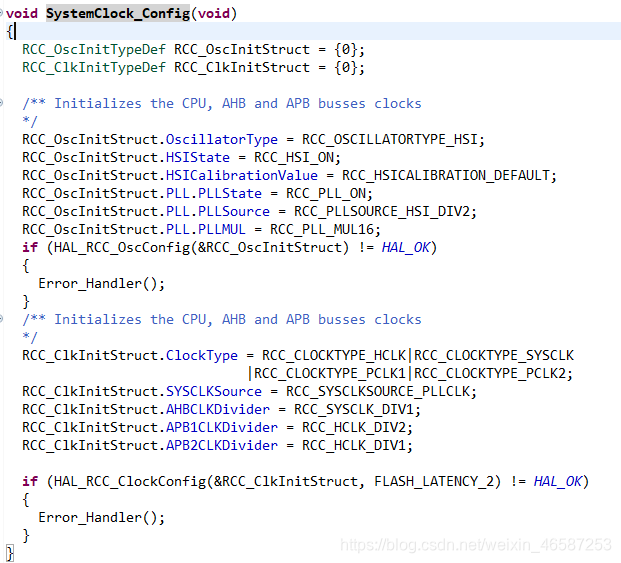

• 在board.c文件中找到SystemClock_Config()函数，如下所示，可以看出RTT项目默认使用内部高速时钟

• 需要对此函数进行修改，以达到系统所需要的时钟。掌握的比较深入的朋友可以直接对此函数进行修改，不需要使用STM32CubeMX软件。但为了避免错误，本人还是使用了STM32CubeMX来配置系统时钟。

二、创建STM32CubeMX项目

• 打开STM32CubeMX

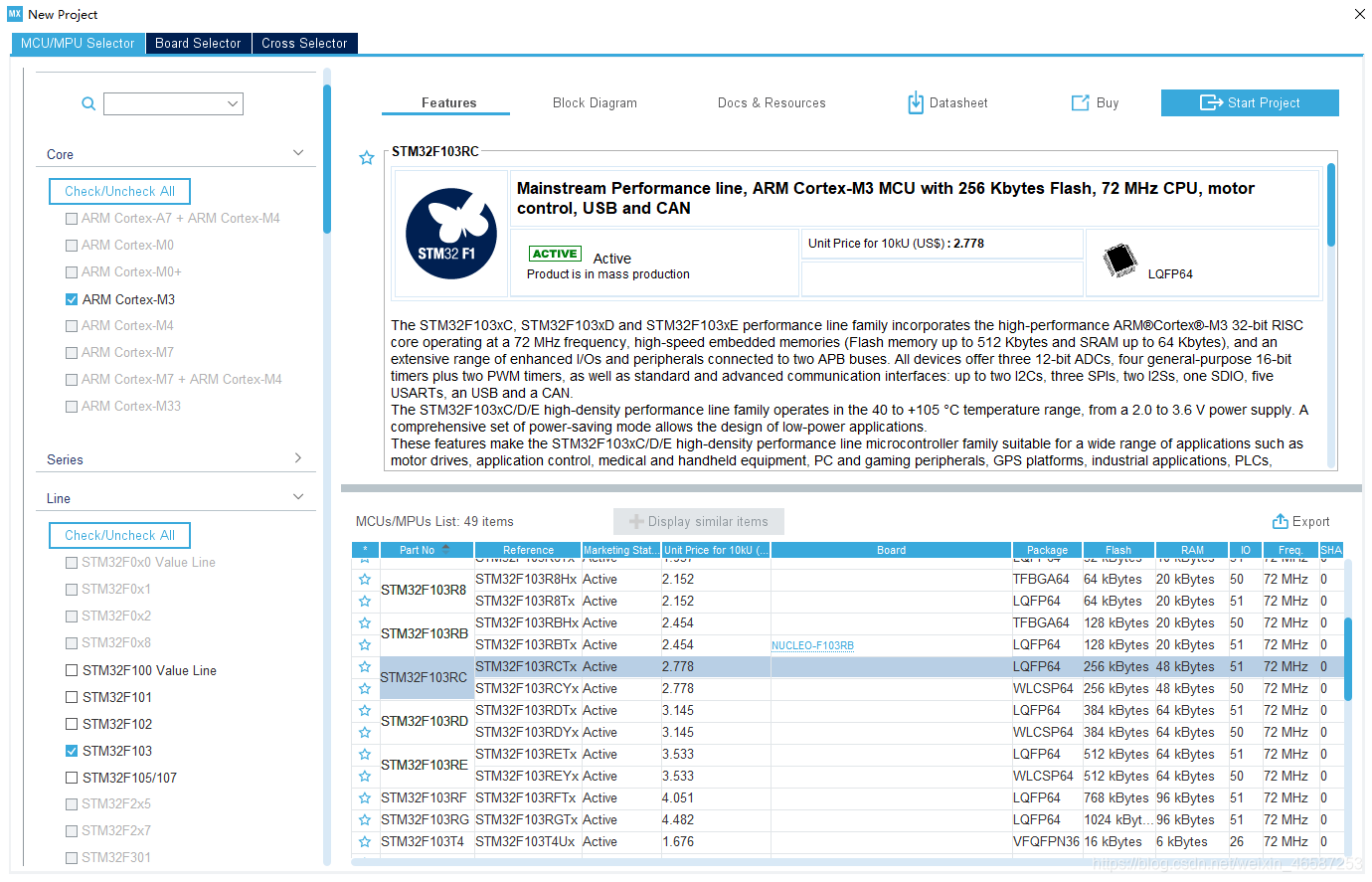

• 菜单栏$\to$File$\to$New Project$\to$MCU/MPU Selector$\to$找到所使用的芯片，双击新建工程，如下图所示

• 新建工程后，找到RCC，HSE选择Crystal/Ceramic Resonator，如下图所示

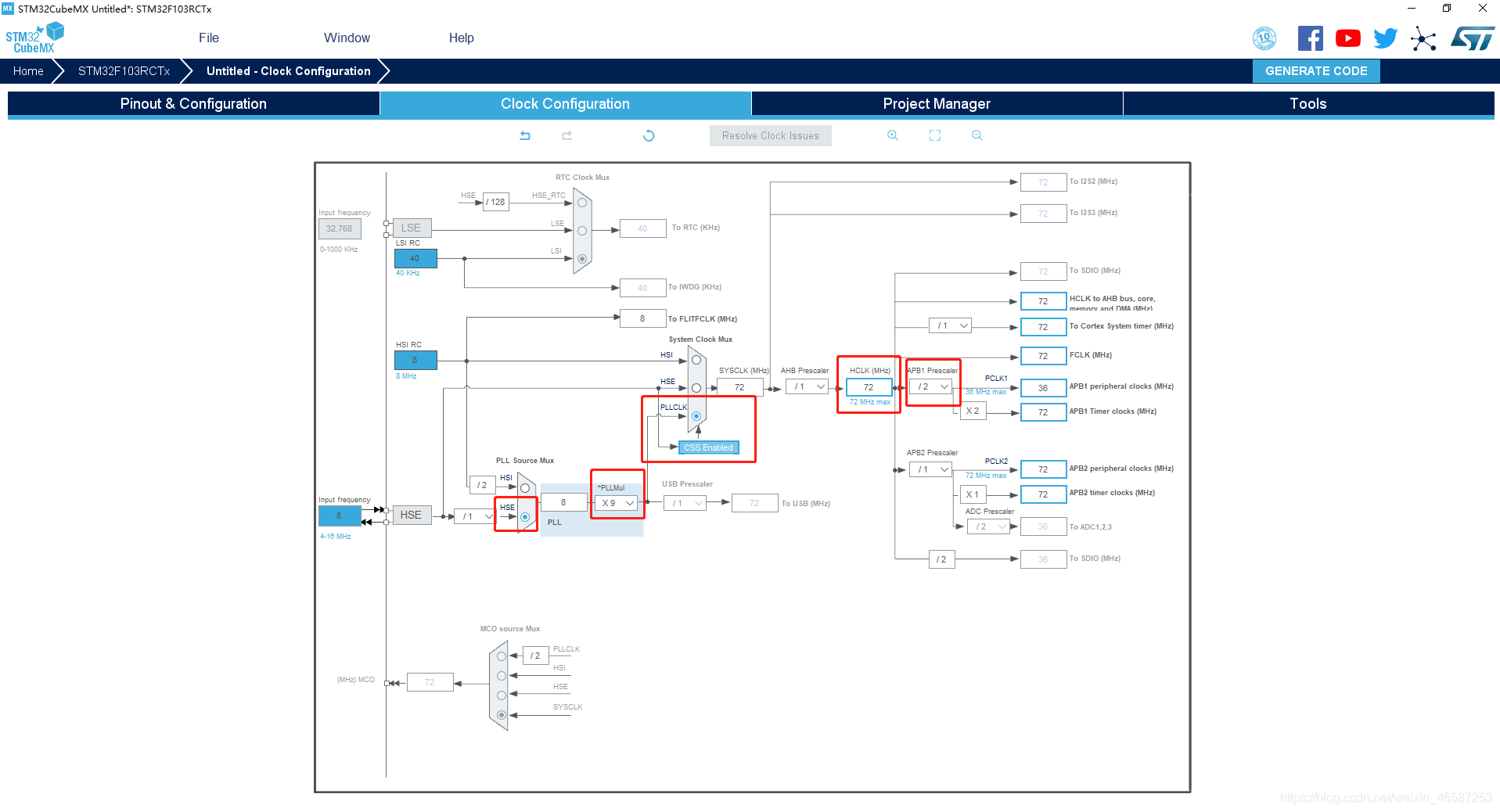

• 设置时钟树，此步非常关键
  • 菜单栏选择Clock Configuration
  • 选上输入到倍频器为HSE时钟源
  • 选择HSE倍频系数为9倍频，由于本人使用的外部晶振是8MHz，9倍频后为72MHz
  • 选择输入到系统时钟为PLLCLK，即倍频后的时钟
  • 具体配置如下图所示

  • 进入Project Manager，输出MDK工程文件，注意路径不能有中文


三、修改RT-Thread的时钟配置

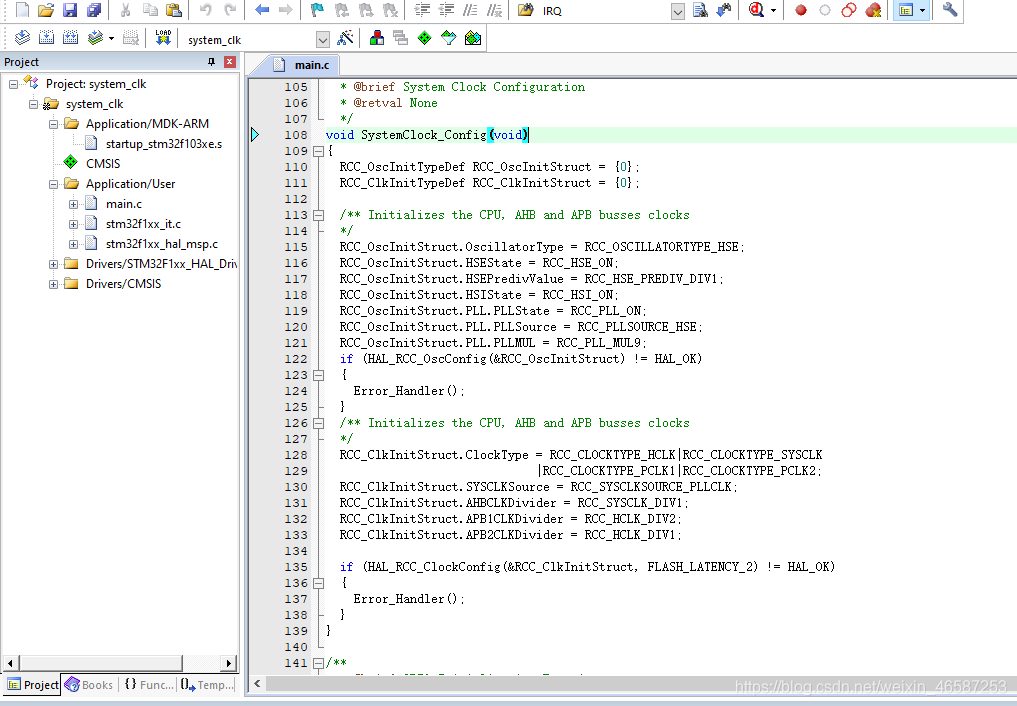

• 打开MDK工程，找到main.c中的SystemClock_Config()

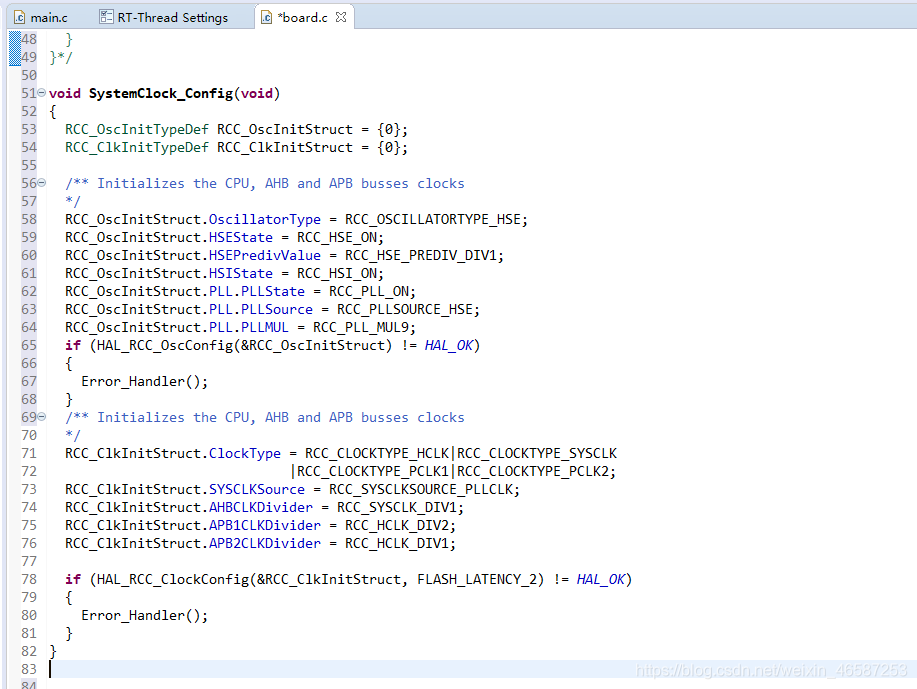

• 将该函数所有复制到RTT的board.c中，将原有的SystemClock_Config()替换掉

• 到此完成所有的操作

总结

• RTT Studio创建的工程默认使用的是内部高速时钟，但为RC时钟源，不精确。替换外部晶振时钟源可以使系统工作的时钟更精准。
• 大致流程：创建RTT工程，创建STM32CubeMX工程，配置时钟树，输出MDK工程，将MDK工程中时钟配置函数复制到RTT工程中，完成外部时钟源配置。
