快速生成树（RSTP）

快速生成树（RSTP）

快速生成树概念

快速生成树协议，在网络拓扑发生改变的时候，能够显著的提升生成树重新计算的速度。RSTP定义了两种端口角色：替代端口、备份端口。还定义了三种端口状态：丢弃状态（Discarding）、学习状态（Learning）、转发状态（Forwarding）

快速生成树为什么快？快在哪里

• P/A机制：其目的是一个指定端口更快的进入forwarding状态
• 增加备份端口和替代端口使其更改进行端口切换
• BPDU结构不一样，快速生成树无TC-BPDU报文

RSTP端口角色

替代端口

替代端口是去往根桥替代路径的交换机接口，在活动拓扑中替代端口处于Discarding状态，当现有指定端口发生故障之后，替代端口就会过度成为指定端口

备份端口

备份端口是指定交换机上的一个额外的端口，其作用是给交换机提供一个备份链路，备份端口在活动拓扑中状态为Discarding

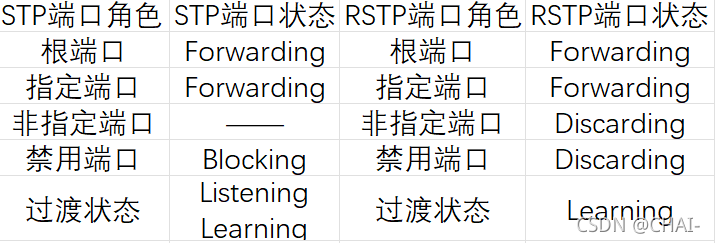

比较RSTP和STP端口状态

在拓扑稳定的环境下，每一个根端口和指定端口都会过渡到Forwarding状态，而所有的替代端口和备份端口都会始终处于Discarding

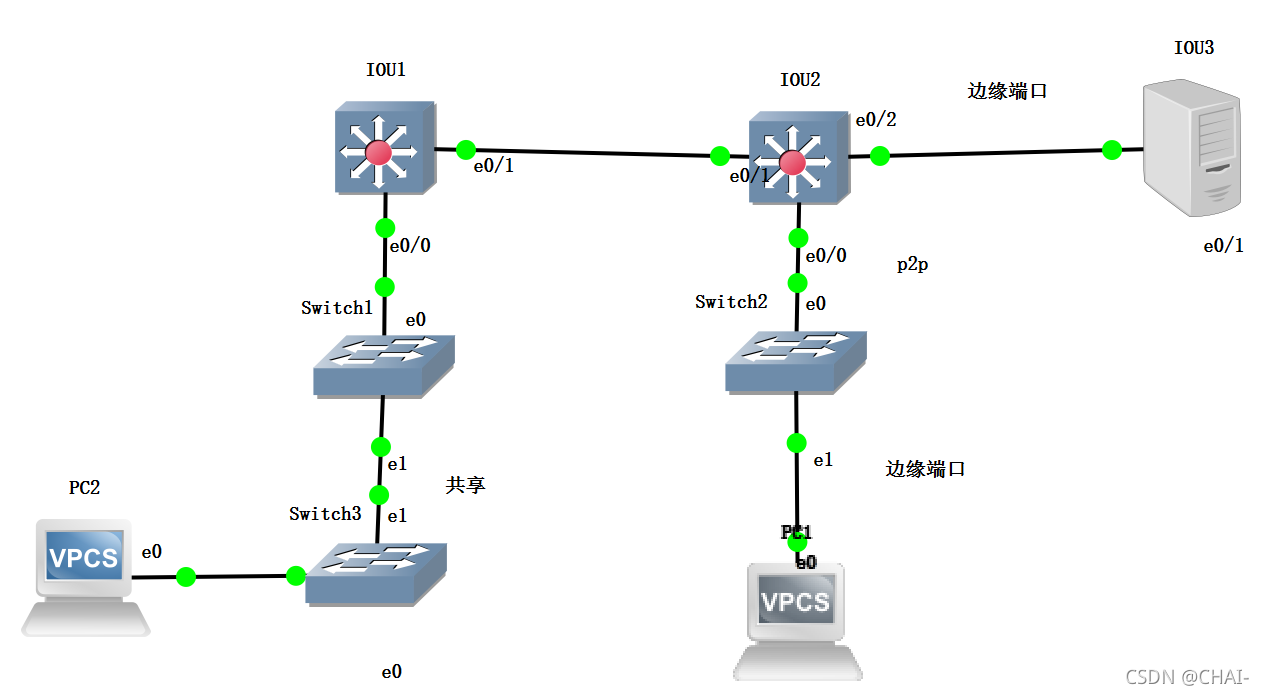

STP链路类型

链路类型可以对参与RSTP的端口进行归类
链路类型可以预先确定端口的角色，从而快速的过渡到Forwarding状态

链路类型	描述
点到点（p2p）	端口工作在全双工模式下，此类型会假设端口与点到点链路相连，链路对端只有一台交换机
共享	端口工作在半双工模式下，此类型会假设端口与共享链路相连，共享介质可能存在多台交换机

单工、半双工、全双工区别

• 单工：数据只在一个方向上传输，不能实现双方通信。例如：电视广播
• 半双工：允许数据在两个方向上传输，但是一段时间内只允许在一个方向进行传输，实际是切换的单工。例如:对讲机
• 全双工：允许数据在两个方向上同时传输。例如：手机通话

在Trunk中BPDU怎么传输？

答：BPDU并不打标记，是从native vlan中走的
