CATIA 3DEXPERIENCE R2019x VBA开发介绍

一、 什么是VBA？

【VBA的官方解释】
VBA（Visual Basic for Applications）是VisualBasic的一种宏语言，是在其桌面应用程序中执行通用的自动化(OLE)任务的编程语言。主要能用来扩展Windows的应用程序功能，特别是MicrosoftOffice软件。它也可说是一种应用程式视觉化的 Basic 脚本。

CATIA提供了多种二次开发的接口，其中包括自动化对象编程（Automation）和开放的基于构件的应用编程接口（CAA）。本文主要介绍Visual Basic进行自动化对象编程。

二、 在宏编辑器中开发

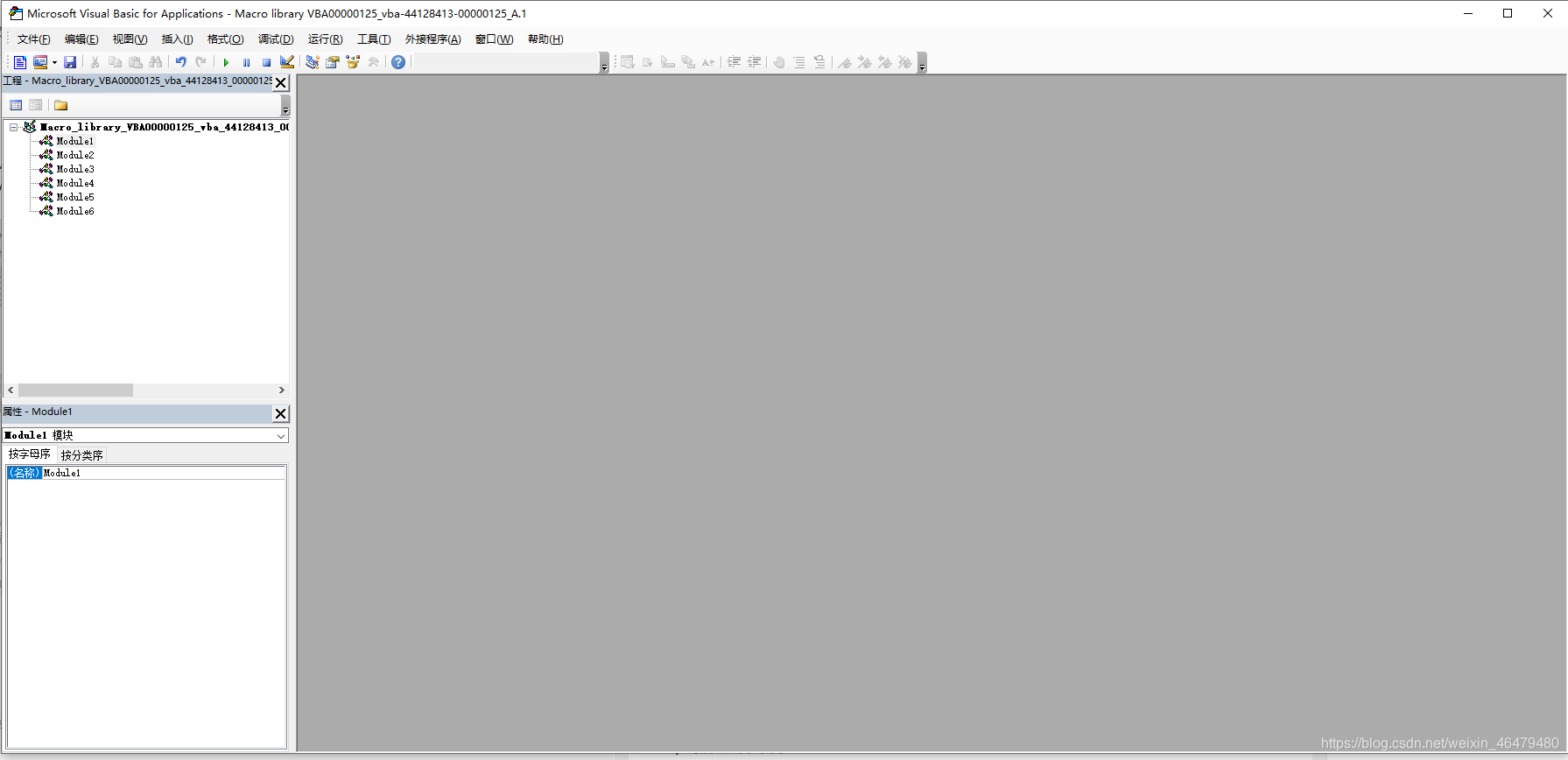

相对Visual Studio等集成编译环境，宏编辑器无需引用API，直接可以调用Automation对象，进行CATIA二次开发。本文以VB.Net语言编写案例，介绍CATIA基本对象及几何元素的构造和运算方法。

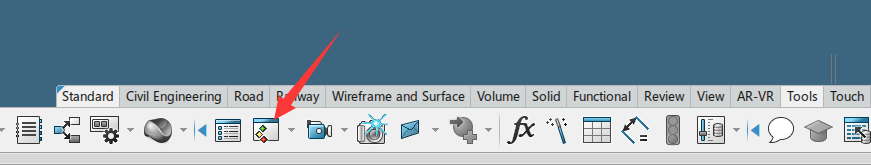

下图为宏编辑器图标，快捷键为 Alt+F11

1. 对象

1)当前编辑对象

Dim oActiveEditor As Editor
Set oActiveEditor = CATIA.ActiveEditor

2)当前激活零件

Dim oPart As Part
Set oPart = CATIA.ActiveEditor.ActiveObject

3) 原点要素

Set PlaneXY = oPart.OriginElements.PlaneXY
Set PlaneXZ = oPart.OriginElements.PlaneZX
Set PlaneYZ = oPart.OriginElements.PlaneYZ

4) 参数

a) 获取结构树Part下的参数集

Dim params As Parameters
Set params = oPart.Parameters

b) 新建参数

Dim parameter1 As parameter
Set parameter1 = params.CreateDimension("长度", "Length", 1000)
Set parameter2 = params.CreateReal("实数", 100)

c) 获取参数（可通过序号或者名字来检索参数）

Set parameter3 = parameters1.Item("长度")

5) 几何体

a) 获取到零件几何体

Dim mainBody As Body
Set mainBody= oPart.MainBody

b) 在oPart下新建名为TestBody的几何体

Dim Bodies As Bodies
Set Bodies = part1.Bodies
Dim Body As Body
Set Body = Bodies.Add()
Body.Name = "TestBody"

c) 在oPart下获取到名为TestBody的几何体

Dim Body As Body
Set Body = Bodies.Item("TestBody")

6) 几何图形集

a) 在oPart下新建名为TestHybridBody的几何图形集

Dim hybridBodies1
