中级项目集成--计算题笔记

总时差与自由时差

总时差：本活动的最晚开始-最早开始  /  本活动最晚结束-最早结束

自由时差：min（紧后工作的最早开始）-本工作的最早完成

        eg：你和前女友排队买面包，共有两个小时，一个人一个小时的购买时间，购买面包只需要半个小时。你的时间是9：00-10：00，前女友的时间是10：00-11：00，你买完了，你前女友接着买。

        总时差：你若只考虑卡结束时间，那你磨蹭了一下9：30才开始购买，10：00完成。那么总时差就是9：30减去9：00，即0.5h。

        自由时差：为了不出现差错哦影响前女友购买，你9：00立马就开始买，九点半结束。那么前女友10：00可以开始购买。自由时差就是10：00减去9：30，考虑前女友的最早开始时间，你也尽早开始。（紧后工作可能不止一个，哪个前女友的时间最早就按哪个来）

单代号网络图与双代号网络图

单代号网络图与双代号网络图主要有三个区别：箭线、节点和虚工作

1.箭线

单代号网络图中，箭线仅表示各项工作之间的逻辑关系。在双代号网络图中，箭线直接表示某项工作。

2.节点

在单代号网络图中，节点表示工作。节点必须编号，此编号为工作的代号。在双代号网络图中，节点表示工作之间的联结。同样用圆圈表示，圆圈中编上整数号码，称为事件编号。 在时间上，它表示指向某节点的工作全部完成后，该节点后面的工作才能开始。

3.虚工作

单代号网络中没有虚工作。在双代号网络图中，虚工作仅表示工作之间的先后顺序，用虚线矢箭表示。

即当网络图中有多项开始工作时，应增设一项虚拟的工作（S)，作为该网络图的起点节点；当网络图中有多项结束工作时，应增设一项虚拟的工作（F)，作为该网络图的终点节点。

单代号网络图

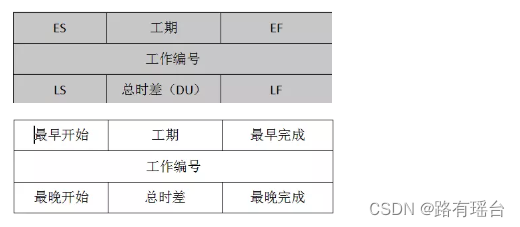

七个参数：

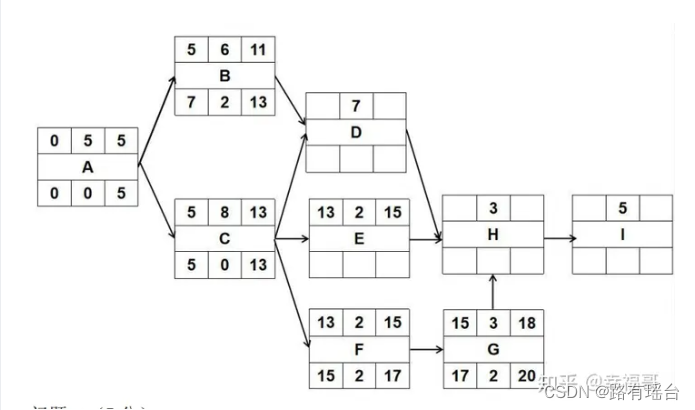

例：

双代号网络图

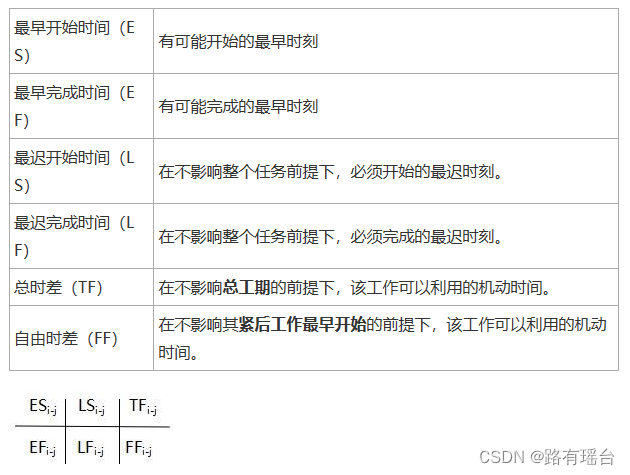

六个参数：

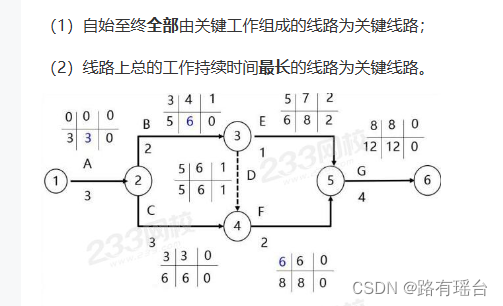

例1

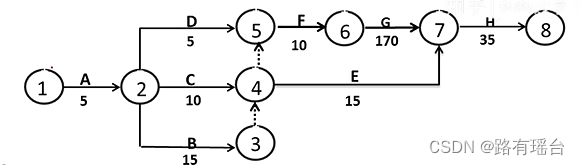

例2
