STM32基于CubeMX与Simulink的模块开发——新建工程

说明

官方参考：基于 STMicroelectronics STM32 处理器的板快速入门 - MATLAB & Simulink - MathWorks 中国

视频参考：

simulink联合stm32cubeMX生成电机CAN通信代码_哔哩哔哩_bilibili

【MBD 篇】嵌入式 MCU 通用代码生成流程 1_哔哩哔哩_bilibili

文字参考：

STM32F407VG+CubeMX+Simulink硬件在环(HIL)使用 - 知乎

Simulink结合CubeMX开发STM32，无需写代码，解放双手！_simulink stm32.tlc 下载-优快云博客

项目网盘链接：

通过网盘分享的文件：led_stm32.zip
链接: https://pan.baidu.com/s/1fX7oHQoJ_Ag1tJft3v-g8A?pwd=7h69 提取码: 7h69
–来自百度网盘超级会员v7的分享

---

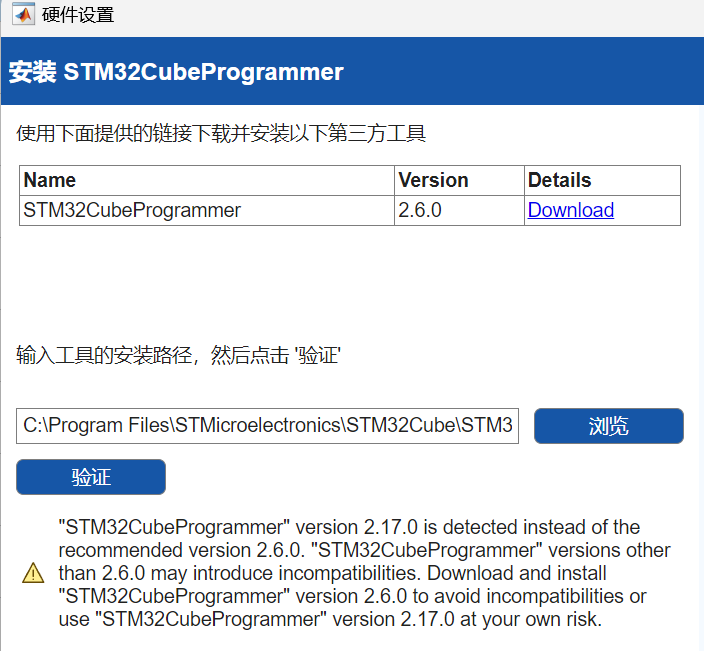

目前我使用的都是最新版的CUBEMX和MATLAB2024B,但是配置文件要求版本表示最新的，不知道会存在什么BUG

并且原来的硬件支持包更新了，所以很多开源的教程不适配

CubeMX配置

网上很多CubeMX新建工程的教程，在这就不过多说明，可参考下面链接：

STM32CubeMX系列教程0:创建工程_cubmax快速创建32工程文件-优快云博客

---

在这说一些与代码开发不一样的地方：

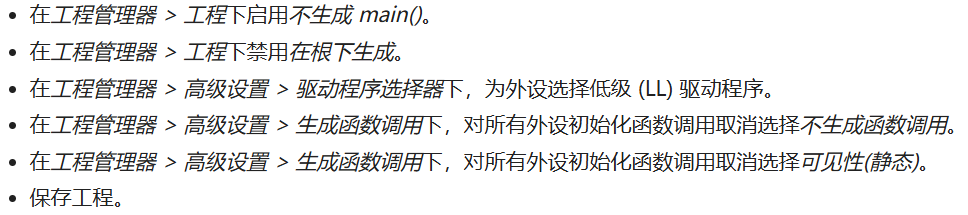

参考官方给的说明：

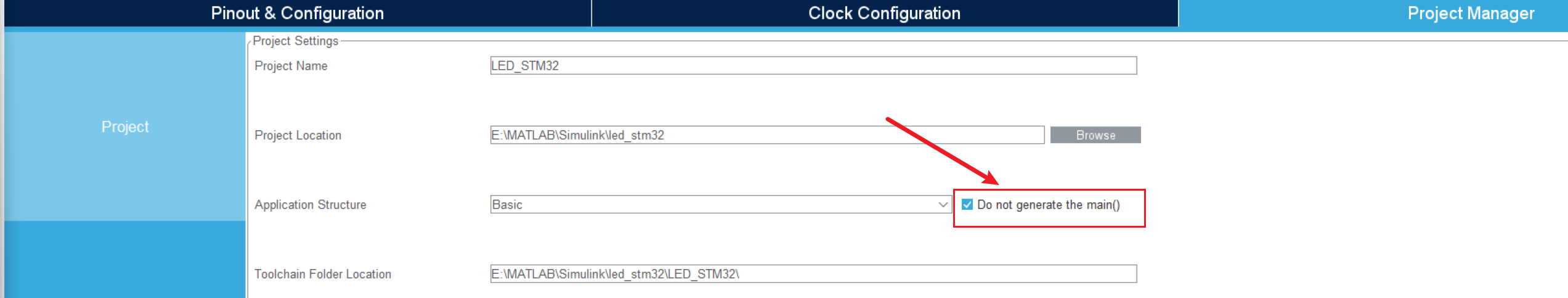

1.工程下启用不生成main()文件：

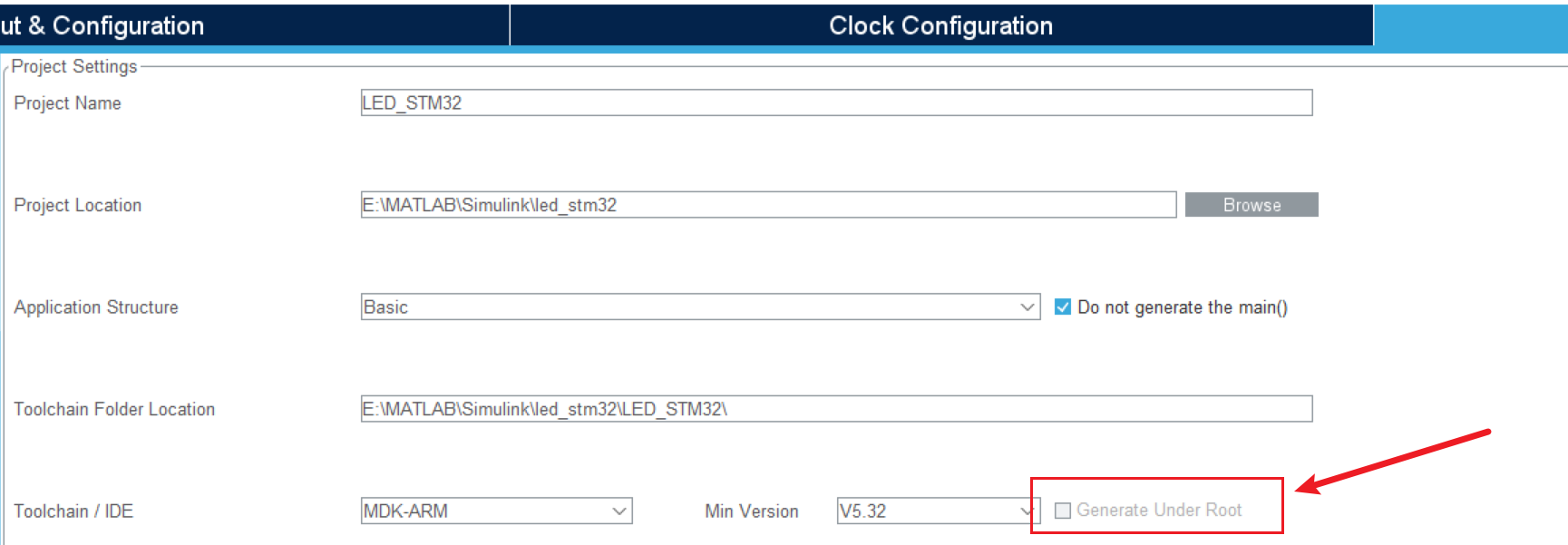

2.禁用在根下生成

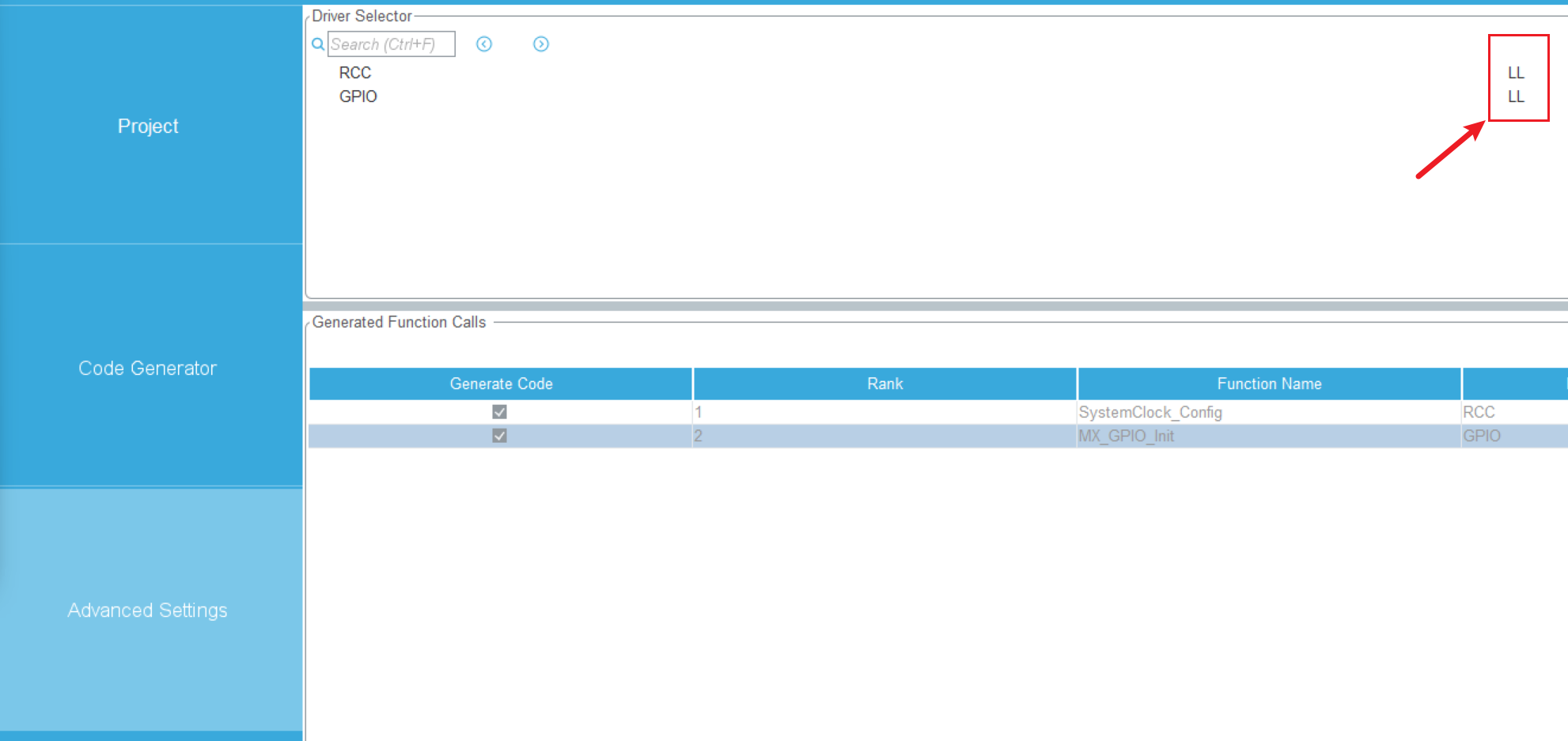

3.为外设选择LL驱动程序

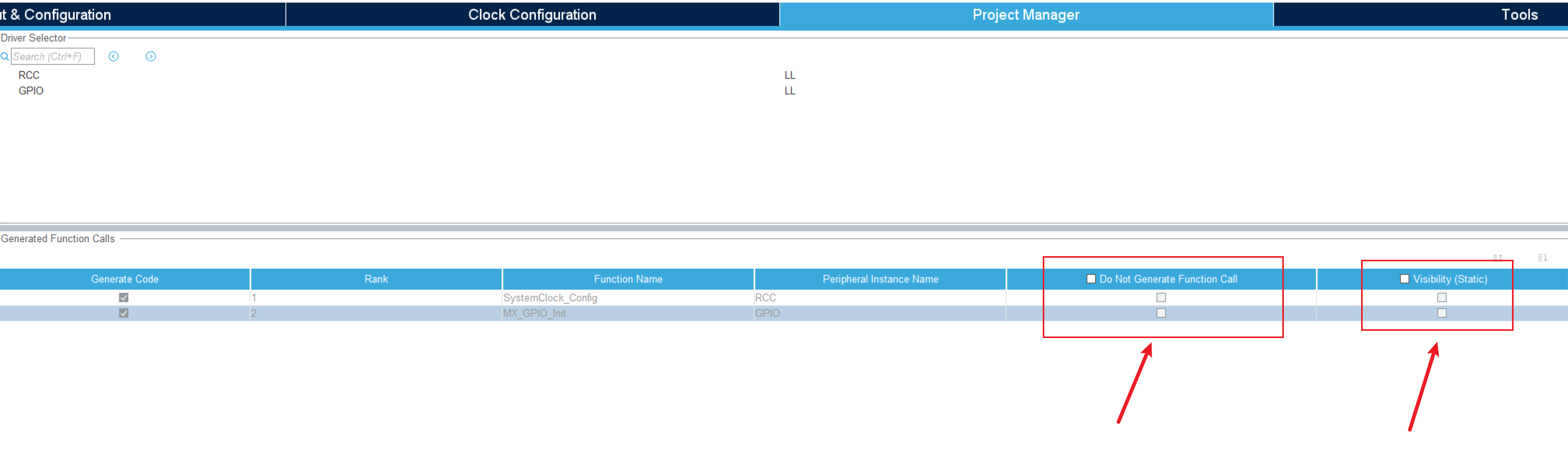

4.取消选择不生成函数调研和取消选择可见性（静态）

---

产生报错：
错误:“SysTick” timer is selected as timebase source in STM32CubeMX project. SysTick timer is used for scheduling the tasks. To select timebase source open STM32CubeMX project > Pin & Configuration > System Core > SYS and select Timebase source other than “SysTick” timer.
建议的操作: Click ‘Open’ to open project in STM32CubeMX.

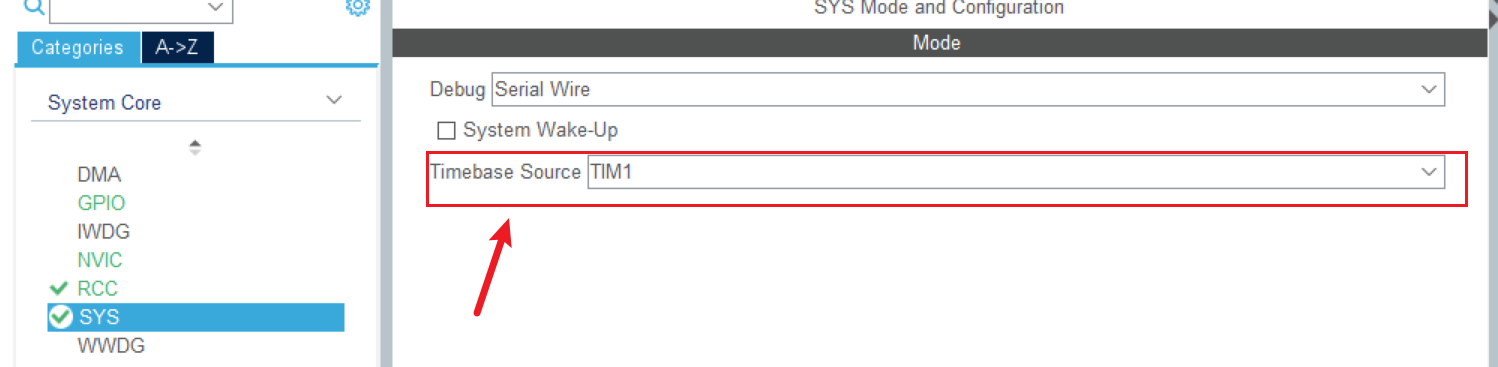

解决方法：选择不同于SysTick的时基源

Simulink配置

1.新建工程

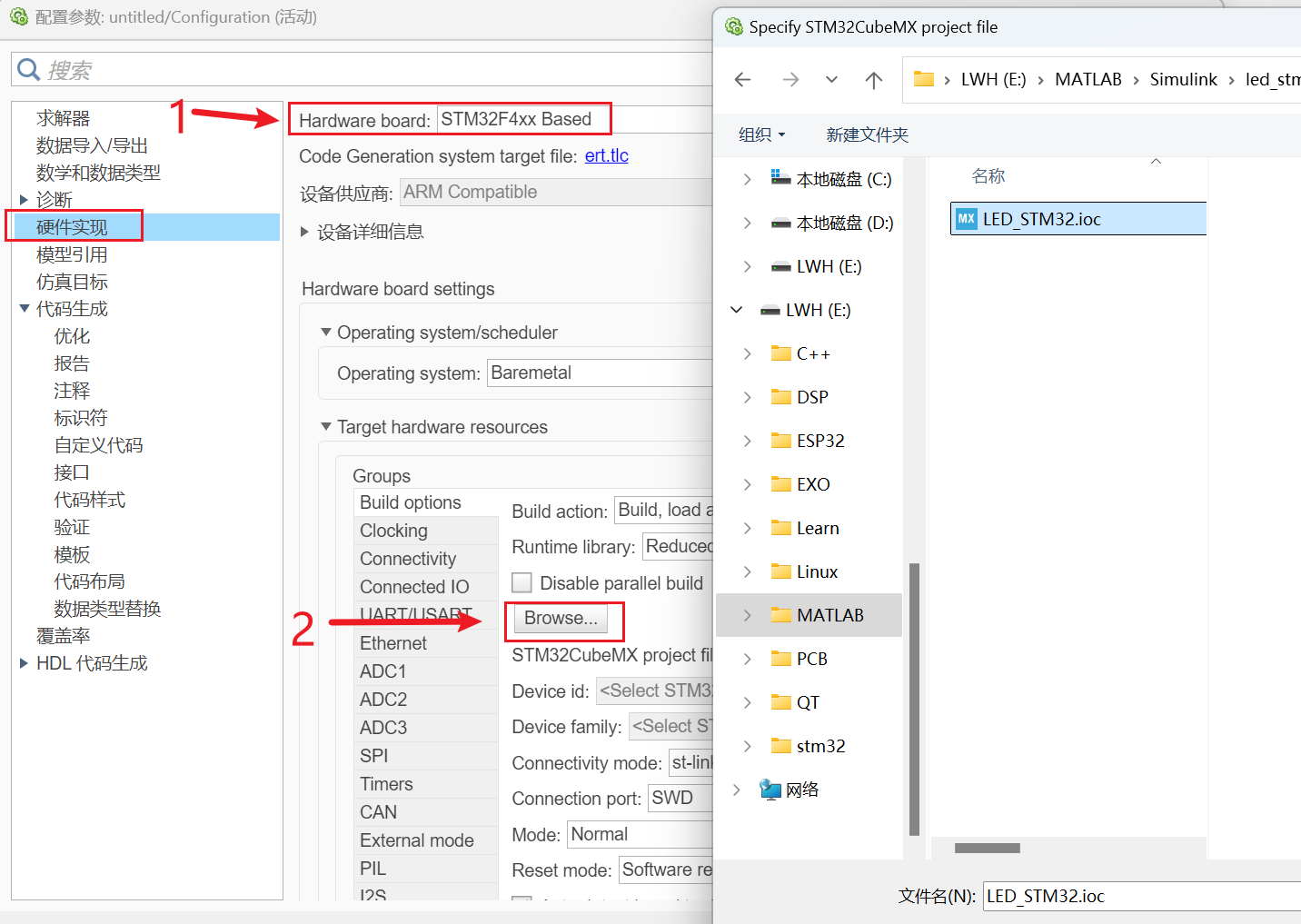

2.选择芯片型号和CubeMX文件

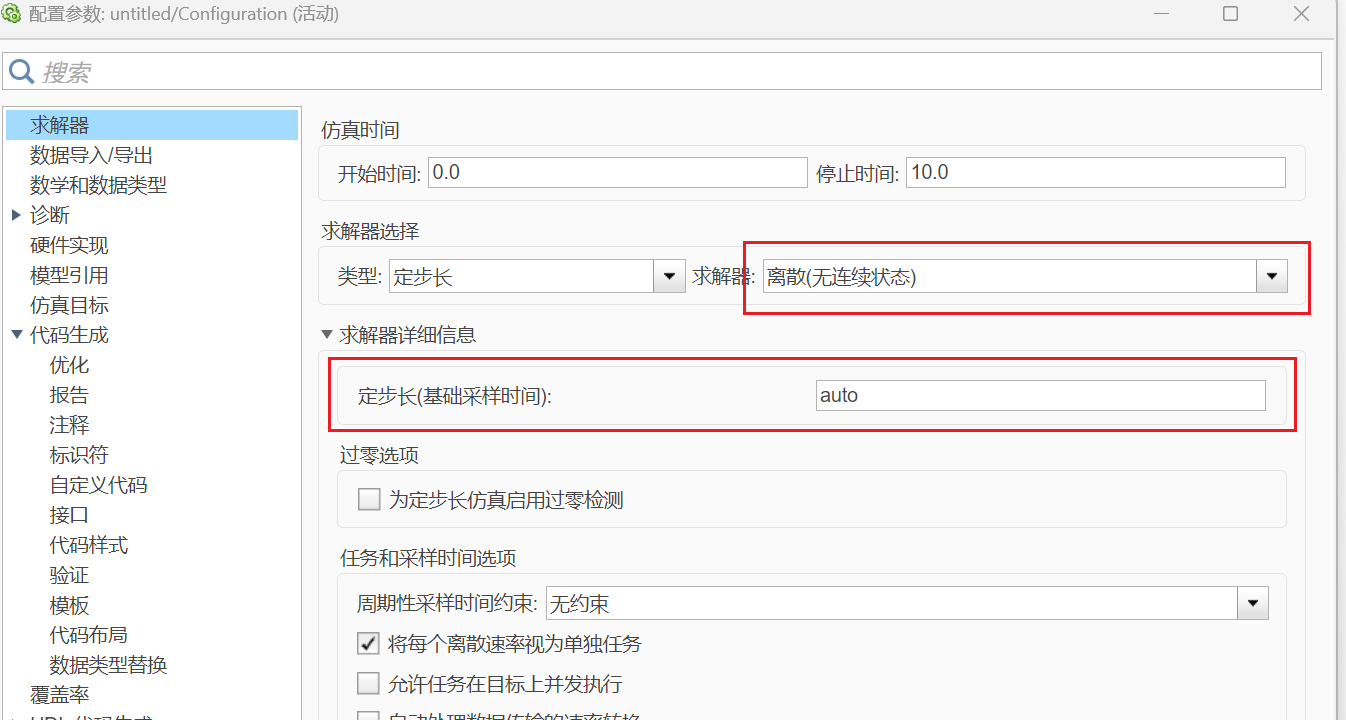

2.根据需求修改求解器状态

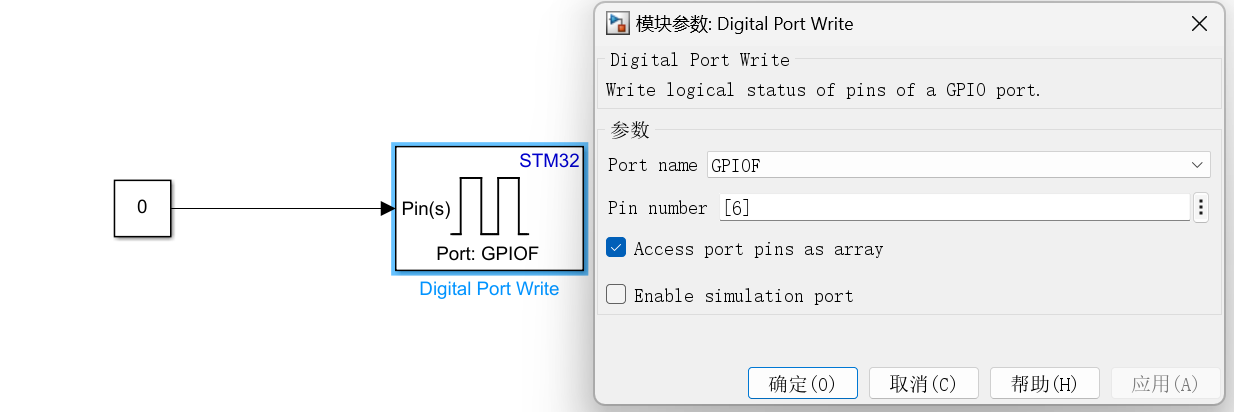

3.配置模块：这里使其点亮LED灯（参考开发板原理图）

---

选择stm32.tlc？

有些教程中有选择stm32.tlc的步骤，当时我的目录中并未存在这一选项！！！

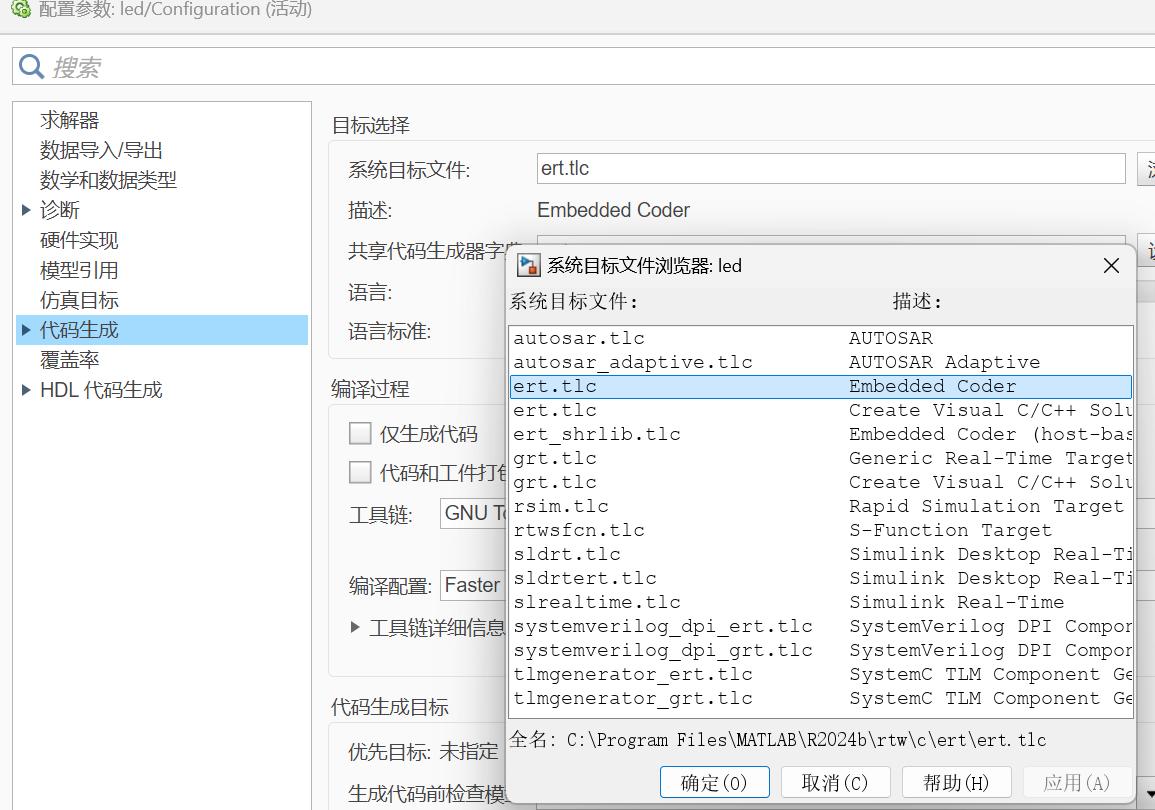

官方示例也并未要求这一步骤，姑且使用默认的ert.tlc(试着编译了一下，编译通过)

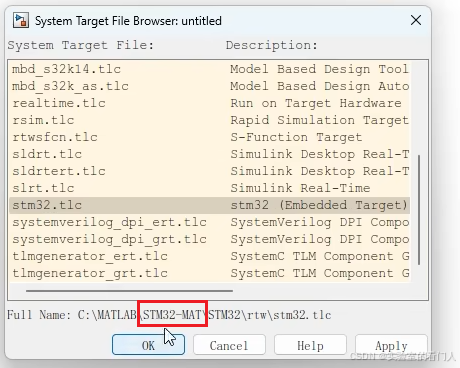

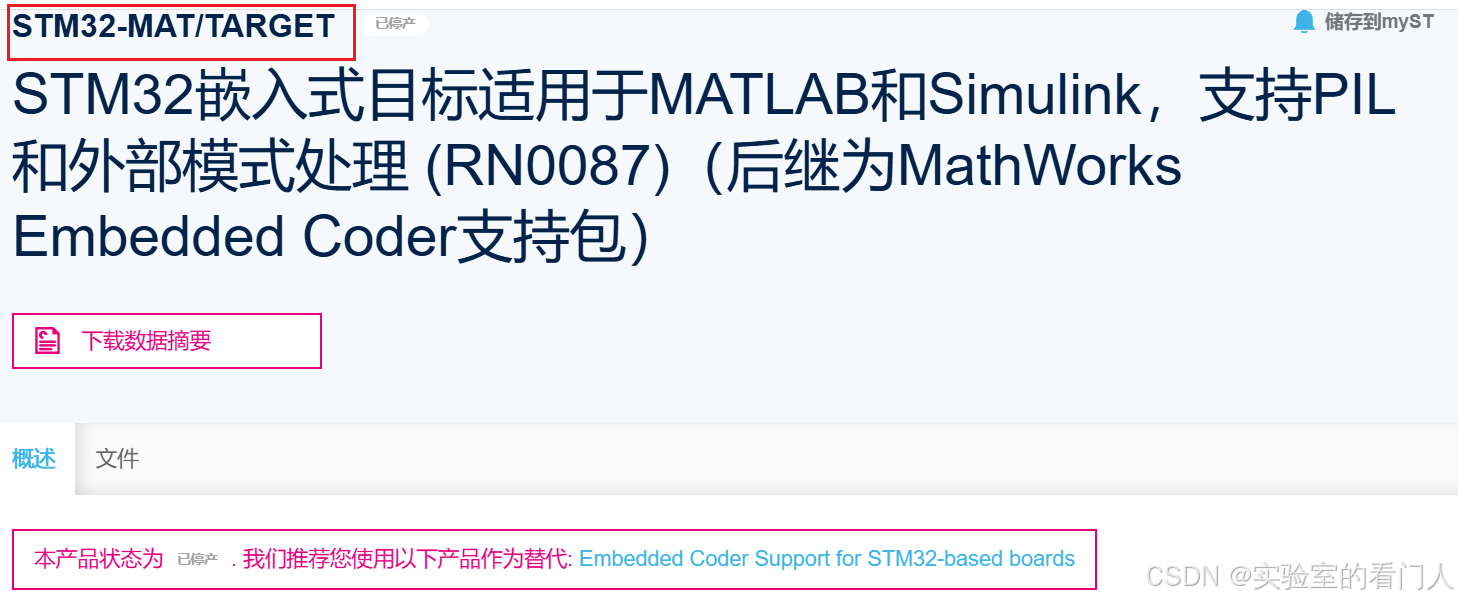

我猜想应该是硬件支持包更新的原因：下列图片中的stm32.tlc在STM32-MAT中，但是由开头的说明可听，该安装包已经不适用了（我使用的是最新的）

最后下载代码：

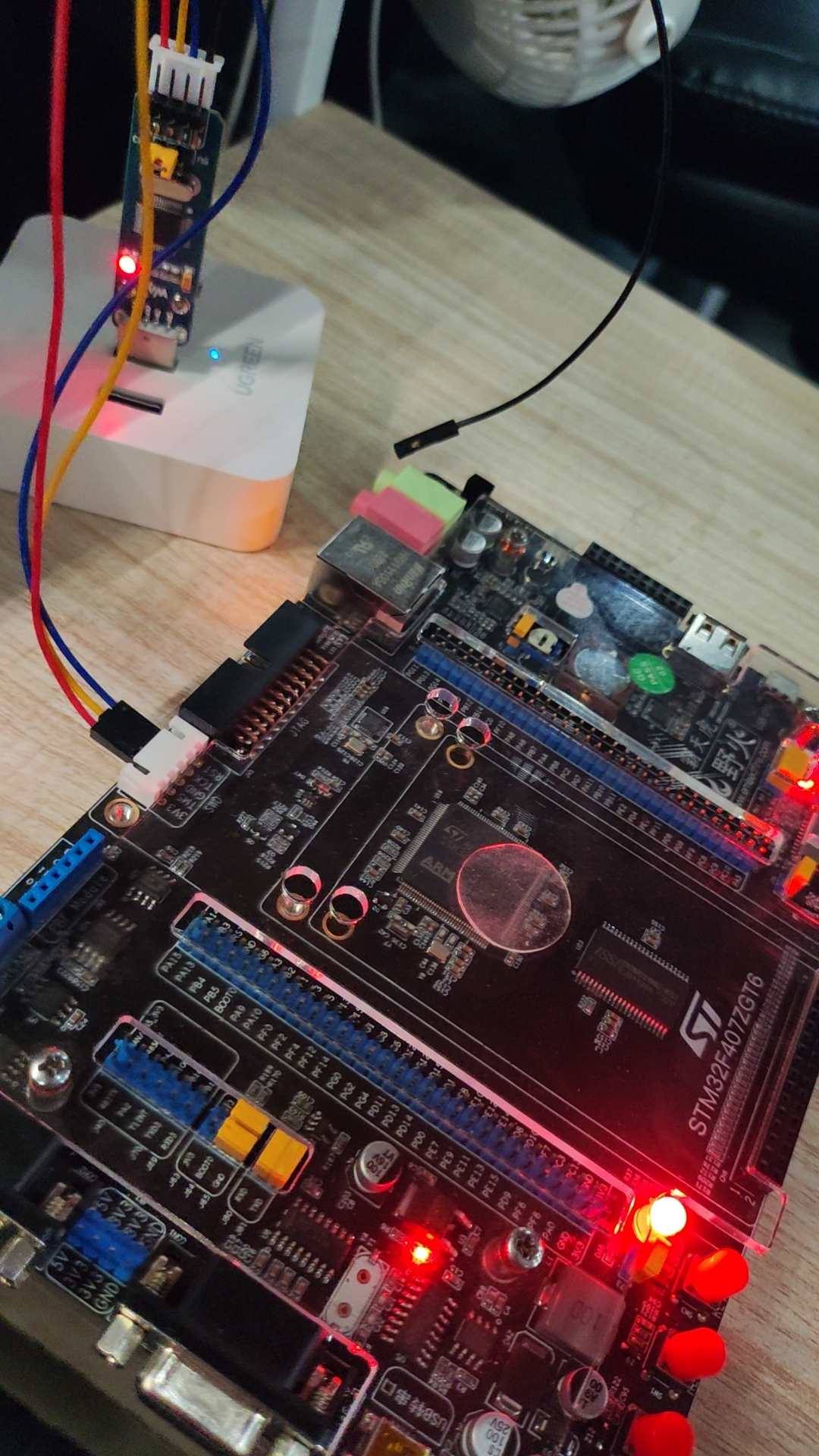

编译下载通过实现点亮LED灯

---

我之前使用的是正点原子的无线调试器，发下载器为DAP下载器，但是在配置中只有ST-LINK一个选项，故不可以使用，只能使用ST-Link下载器
