画PCB四层板细节总结

4层板注意事项:

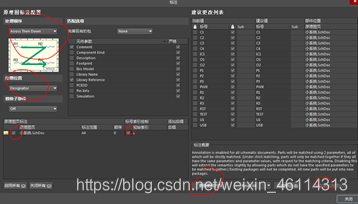

原理图界面统一修改位号 – 工具T-标注A-原理图标注A
在这里插入图片描述
封装:原理图和PCB交互,需要唯一对应的模型,就叫PCB封装。

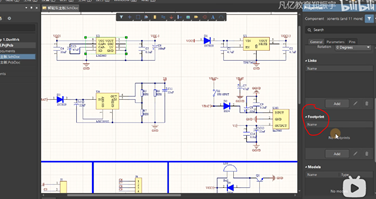

单个封装添加:
在这里插入图片描述

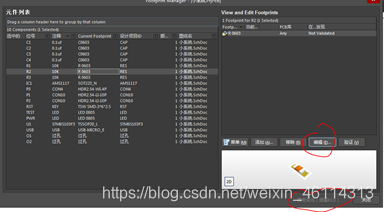

工具T – 封装管理器G – 接受变化 -
在这里插入图片描述
PCB界面:JC快捷键,查找元器件
信号质量4层板大于2层板,成本4层板高于2层板。

设计D – 层叠管理器K – 添加负片层,看到的就是铜
原理图界面和PCB界面垂直分割,这样容易显示。
线段多的时候,看不清,需要进行隐藏。

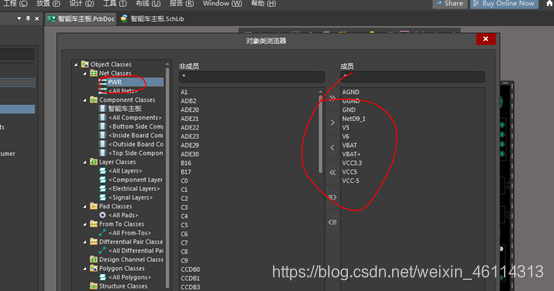

设计D – 类C – 创建如图的电源类PWR

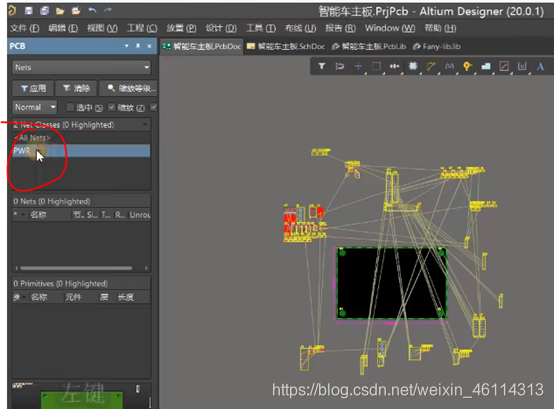

右下角Panels – PCB – 看到新建的PWR – 单击右键进行隐藏 -
在这里插入图片描述
在这里插入图片描述
