UML(统一建模语言)

1.什么是UML？

基本概念：是一种用于软件系统分析和设计的语言工具，帮助软件开发人员进行思考和记录思路的结果。

UML是一套符号的规定，类似于数学符号和化学符号，这些符号用于描述软件模型中的各个元素和他们之间的关系。

有类，接口，实现，泛化，依赖，组合，聚合等

2.UML图分类

1.用例图(use case)

2.静态结构图：类图，对象图，包图，组件图，部署图

3.动态行为图：交互图(时序图与协作图)，状态图，活动图

类图是描述类与类之间的关系，是UML图的最核心。

3.关于类图的简单使用(我用idea下载的PlantUML插件,PlantUML地址：类图的语法和功能)

类图含义：用于描述系统中的类（对象）本身的组成和类（对象）之间的各种静态关系。

类之间的关系：依赖，继承，实现，关联，聚合，组合

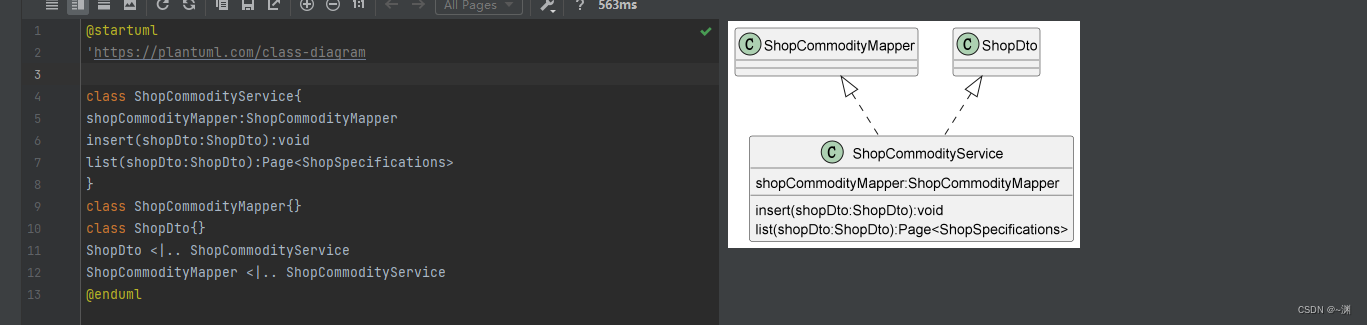

1.类图---依赖关系

 小结：1.类中用到了对方

             2.如果是类的成员属性

             3.如果是方法的返回类型

             4.是方法接收的参数类型

             5.方法中使用到

以上都可以构成依赖关系，例如上面图  类中使用到了类和实体，都可以构成依赖关系。

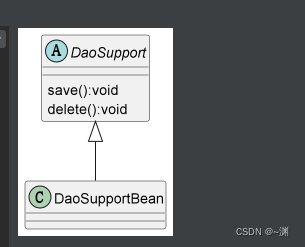

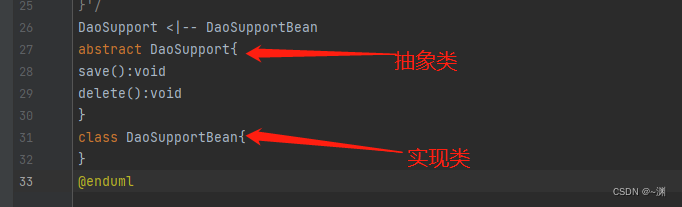

2.类图---继承关系



小结：如果A类继承了B类，我们就说A和B存在泛化关系.

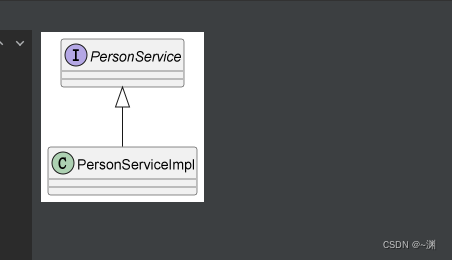

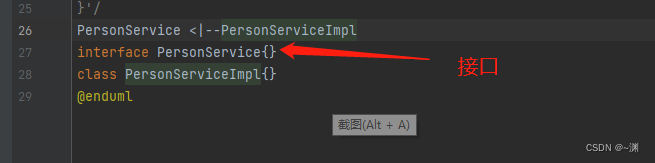

3.类图---实现关系

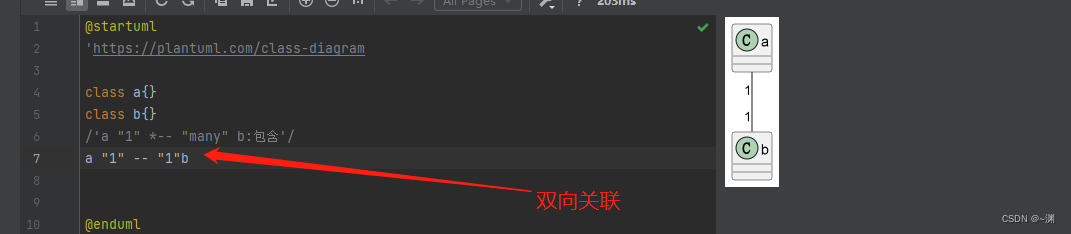

4.类图---关联关系

关联关系实际上就是类与类之间的联系，他是依赖关系的特例

关联关系具有导航性：即双向关系和单向关系

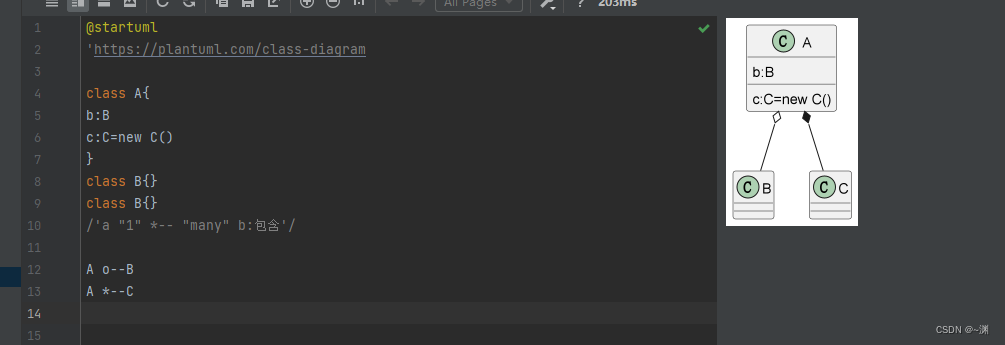

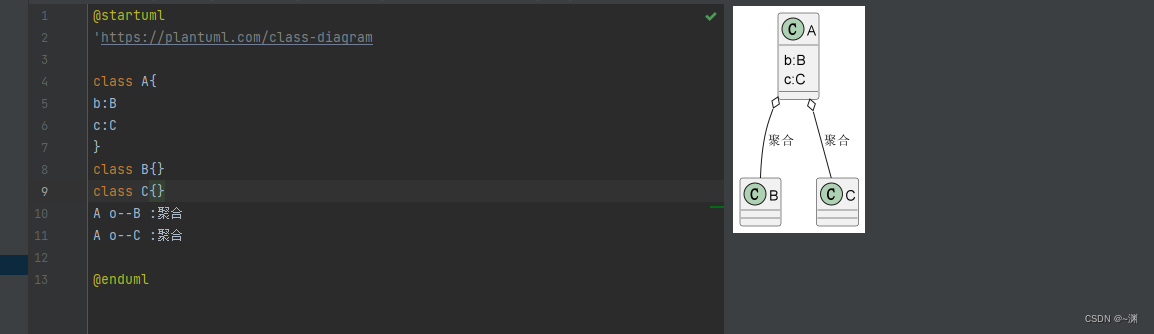

5.类图---聚合关系

表示的是整体和部分的关系，整体与部分可以分开。

例如电脑类A，里面有组件B，C类。

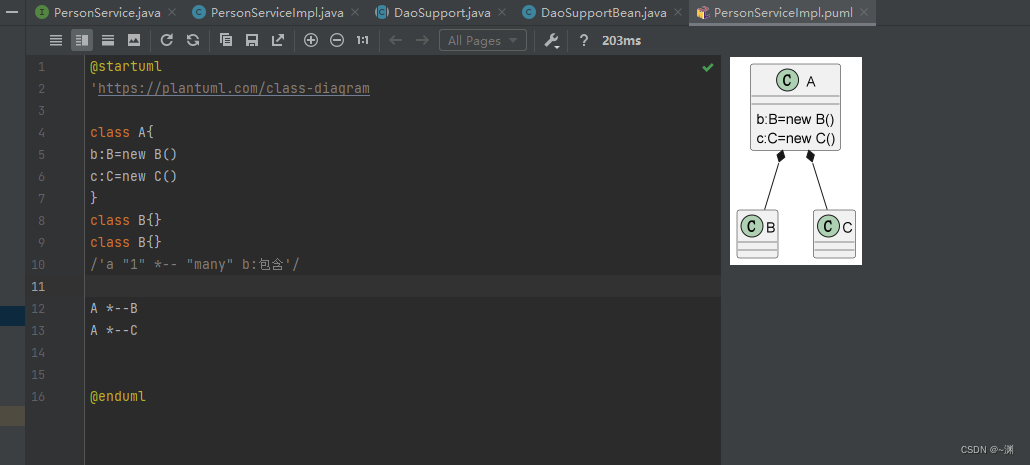

6.类图--组合关系
