H3C M-LAG基本配置实验

一、M-LAG功能及其应用场景

二、基本实验环境

三、实验基本配置

四、备注

一、M-LAG功能及其应用场景

M-LAG（Multichassis link aggregation，跨设备链路聚合）是华三（H3C）推出的一种基于IEEE P802.1AX协议的跨设备链路聚合技术。它将两台物理设备在聚合层面虚拟成一台设备，实现跨设备链路聚合，从而提供设备级冗余保护和流量负载分担。

‌M-LAG的关键特性包括‌：

1. ‌无环拓扑‌：M-LAG提供无环拓扑，即使在M-LAG组网中部署STP（生成树协议），M-LAG组网中的接口也不会被STP阻塞。
2. ‌高可靠性‌：把链路可靠性从单板级提高到了设备级，允许设备双归接入。
3. ‌流量负载分担‌：M-LAG组网中的设备共同进行流量转发，实现流量负载分担。
4. ‌用户流量不中断‌：当M-LAG组网中的接口、链路或设备发生故障时，可将用户流量快速切换到正常设备/链路转发，确保用户业务不中断。
5. ‌简化组网及配置‌：提供了一个没有环路的二层拓扑，同时实现冗余备份，不再需要繁琐的防环协议配置。

‌M-LAG的工作原理‌：

M-LAG设备间通过交互DRCP（Distributed Relay Control Protocol，分布式聚合控制协议）报文和Keepalive报文建立和维护M-LAG系统。在M-LAG系统正常工作时，主备设备负载分担共同进行流量转发。如果系统出现故障，M-LAG系统可以保证正常的业务不受影响，通过MAD（Multi-Active Detection，多Active检测）机制避免流量错误转发。

综上所述，华三M-LAG技术是一种高效、可靠的网络解决方案，适用于需要高可靠性和流量负载分担的网络环境。

二、基本实验环境

实验拓扑

实验模拟器版本（官网最新版本）

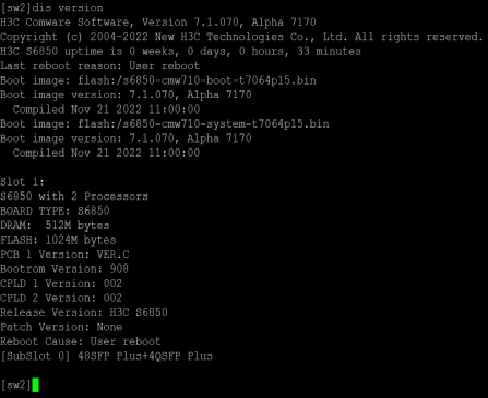

实验设备版本

参考资料

https://www.h3c.com/cn/d_202209/1699113_30005_0.htm

三、实验基本配置

SW1配置

[sw1]dis cu

#

 version 7.1.070, Alpha 7170

#

 sysname sw1

#

 irf mac-address persistent timer

 irf auto-update enable

 undo irf link-delay

 irf member 1 priority 1

#

 lldp global enable

#

 system-working-mode standard

 xbar load-single

 password-recovery enable

 lpu-type f-series

#

vlan 1

#

 stp global enable

#

interface Bridge-Aggregation1  //创建二层聚合接口

 port link-type trunk

 port trunk permit vlan all

 link-aggregation mode dynamic  //模式为动态

 port m-lag peer-link 1         //配置聚合口1为peer-link接口

#

interface NULL0

#

interface FortyGigE1/0/53

 port link-mode bridge

#

interface FortyGigE1/0/54

 port link-mode bridge

#

interface GigabitEthernet1/0/1 //进入端口

 port link-mode route        //更改路由模式（也是三层模式）

 ip address 172.16.1.1 30     //配置IP地址

interface GigabitEthernet1/0/2

 port link-mode bridge

 port link-type trunk

 port trunk permit vlan all

 combo enable fiber

 port link-aggregation group 1 //加入聚合组1

#

interface GigabitEthernet1/0/3

 port link-mode bridge

 combo enable fiber

#

interface GigabitEthernet1/0/4

 port link-mode bridge

 combo enable fiber

#

interface GigabitEthernet1/0/5

 port link-mode bridge

 combo enable fiber

#

interface GigabitEthernet1/0/6

 port link-mode bridge

 combo enable fiber

#

interface GigabitEthernet1/0/7

 port link-mode bridge

 combo enable fiber

#

interface GigabitEthernet1/0/8

 port link-mode bridge

 combo enable fiber

#

interface GigabitEthernet1/0/9

 port link-mode bridge

 combo enable fiber

#

interface GigabitEthernet1/0/10

 port link-mode bridge

 combo enable fiber

#

interface GigabitEthernet1/0/11

 port link-mode bridge

 combo enable fiber

#

interface GigabitEthernet1/0/12

 port link-mode bridge

 combo enable fiber

#

interface GigabitEthern
