Packet forward 介绍与配置

下面给出github上的地址。
https://github.com/Lora-net/packet_forwarder

1 架构介绍

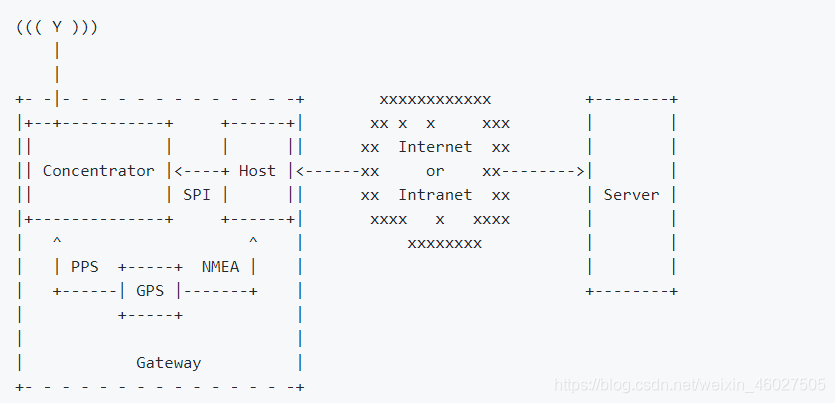

1.1 系统总体

• 上行链路：网关收到的无线电数据包以及网关添加的元数据转发到服务器。可能还包括网关状态。

• 下行链路：服务器生成的带有附加元数据的数据包，将由网关在无线电信道上进行传输。可能还包括网关的配置数据。

• concentrator集中器：基于Semtech多通道调制解调器的无线电RX / TX模块（SX130x），收发器（SX135x）和低功耗独立调制解调器（SX127x）。

• Host：运行包转发器的嵌入式计算机。驱动通过SPI链接的集中器。

• GPS：GNSS接收器，“每秒1脉冲”发送包含时间和时间的NMEA帧地理坐标数据。可选

• 网关：由至少一个无线电集中器，主机，一些设备组成的设备 ，连接到互联网或专用网络（以太网，3G，Wifi， 微波链接），以及可选的用于同步的GPS接收器。

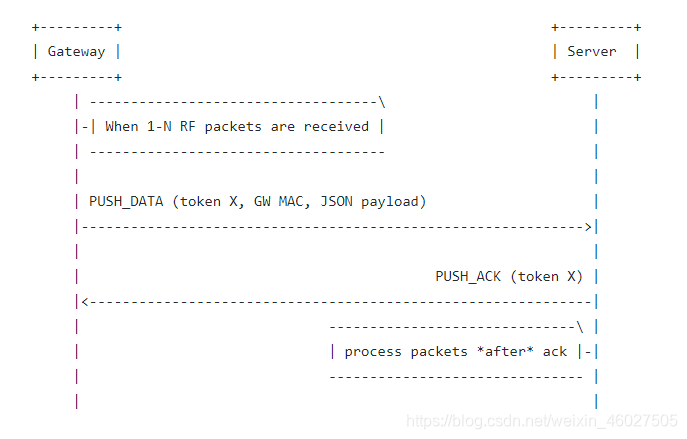

1.2 上行协议

PUSH_DATA packet
这个包被网关用于打包收到的RF包还有相关的数据，然后发送给服务器。

PUSH_ACK packet
这个包类型被服务器用于立即确认所有收到的PUSH_DATA/

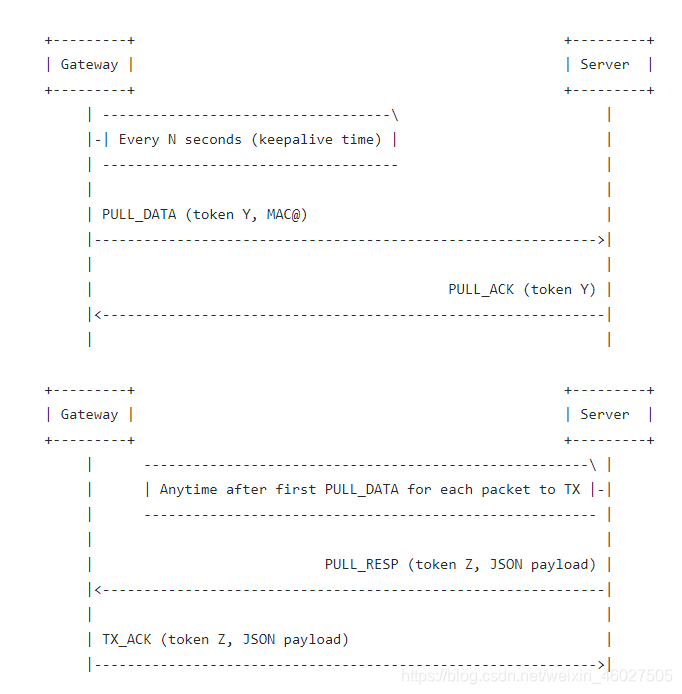

1.3 下行协议

PULL_DATA packet
网关使用该数据包类型来轮询来自服务器的数据。网关必须定期发送PULL_DATA数据包以确保网络
路由保持开放状态，确保数据包能双向流动。

PULL_ACK数据包
服务器使用该数据包类型来确认网络路由为 打开，服务器可以随时发送PULL_RESP数据包。

PULL_RESP
下行的数据包，服务器发给网关的。

TX_ACK
网关对PULL_RESP的应答信息。

2 packer forward（数据包转发器）功能介绍

官方是这么描述packer forward的

LoRa数据包转发器是在LoRa网关的主机上运行的程序，该程序将集中器接收的RF数据包通过IP / UDP链接转发到服务器，并发出服务器发送过来的的RF数据包。它还可以发出网络范围的GPS同步信标信号，用于协调网络的所有节点。

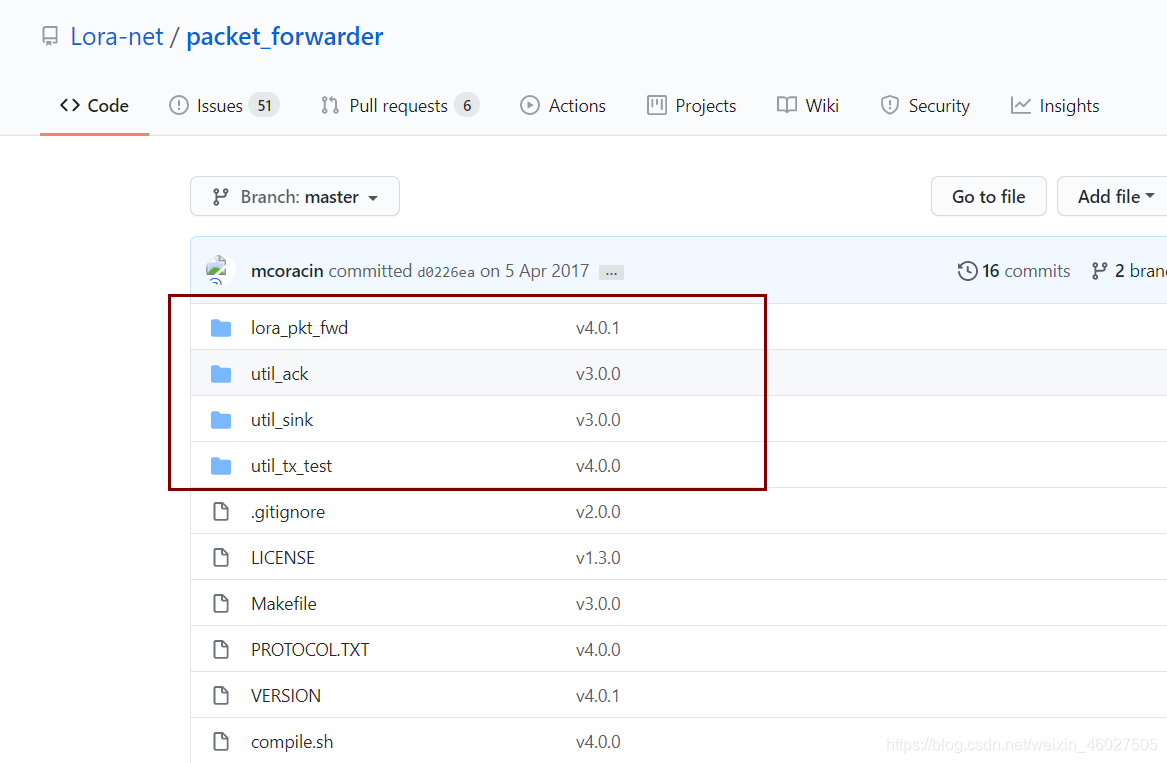

关键在这4个文件，下面我们解释以下这4个文件的作用，其中第一个项目包是核心。

3 辅助程序

3.1 util_sink

数据包接收器是一个简单的帮助程序，它在单个端口上侦听UDP数据报，并在每次接收到该消息时显示一条消息。数据报本身的内容将被忽略。

3.2 util_ack

数据包确认器是一个简单的帮助程序，它在单个UDP端口上侦听并使用PUSH_ACK响应PUSH_DATA数据报，并使用PULL_ACK响应PULL_DATA数据报。

3.3 util_tx_test

网络数据包发送器是一个简单的帮助程序，用于通过网关到服务器的下行链路路由发送数据包。
该程序首先等待网关向其发送PULL_DATA数据报。之后，它将把指定数量的PULL_RESP数据报发送回网关，每个数据报都包含要立即发送的数据包和可变有效负载。

4 核心程序lora_pkt_fwd

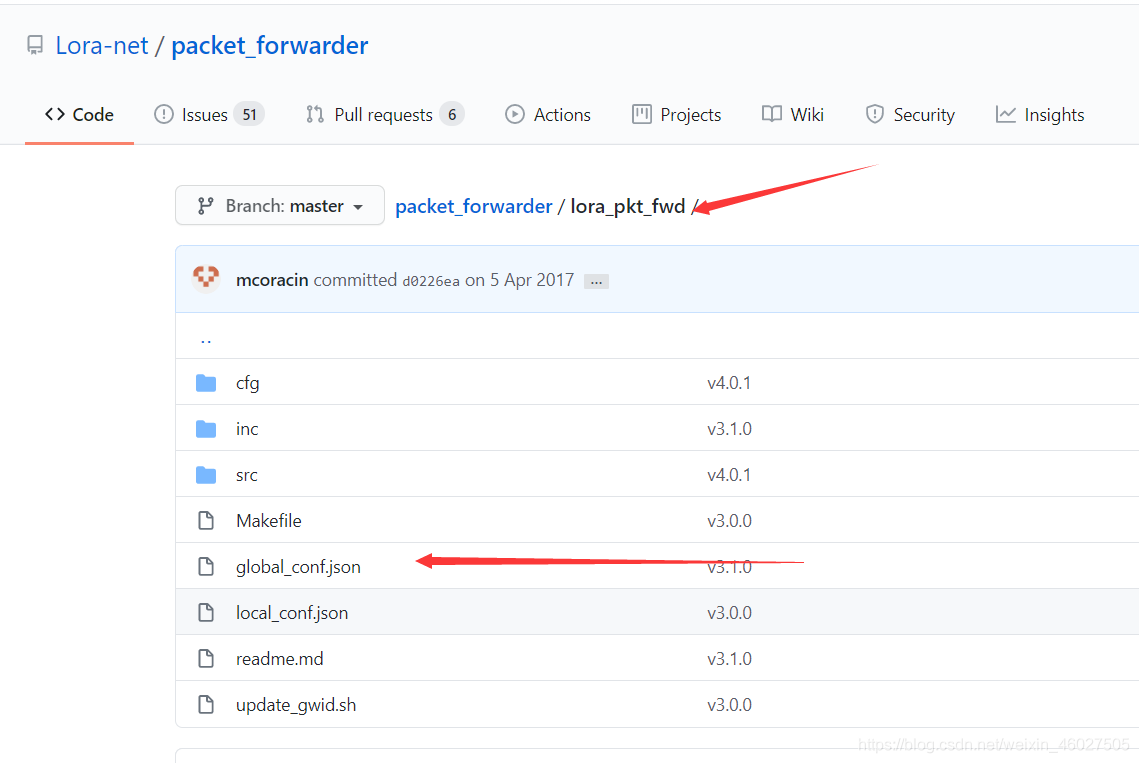

这个文件夹下的文件是核心，然后我们主要是配置globlal_conf_json这个配置文件。通过配置这个文件，我们可以连上AS,还有配置频点。cfg给出了拥有不同功能需求的示例。

因为我们是中国频段，CN470-510.下面是一位行业大佬配置的

https://github.com/twowinter/packet_forwarder/blob/master/lora_pkt_fwd/cfg/global_conf.json.CN470.basic

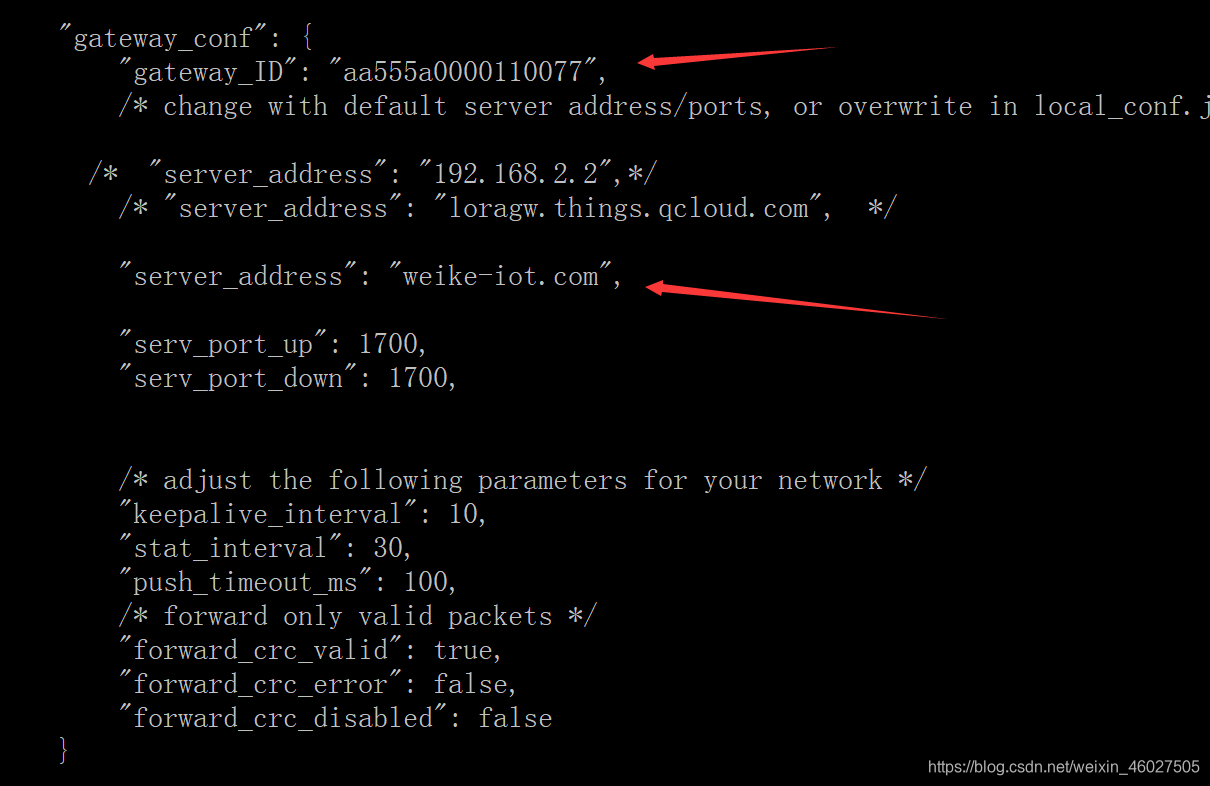

有一个地方是我们自己要根据自己部署的服务器而修改的。

• gateway_id：chirpstack应用服务器生成的那个。
  server_address：自己服务器部署主机的ip，这里我是部署在腾讯云服务器上的。


另外根据自己网关的设备情况，修改自己的交叉编译器。
