计算机组成原理之cache的命中率及三种映射方法

最新推荐文章于 2024-01-07 16:07:15 发布
原创 最新推荐文章于 2024-01-07 16:07:15 发布 · 4.1k 阅读 · 31 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

博客介绍了cache的命中率，还阐述了cache的三种映射方法，分别是直接映射、全相联映射和组相联映射，这些内容属于信息技术中存储相关知识。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

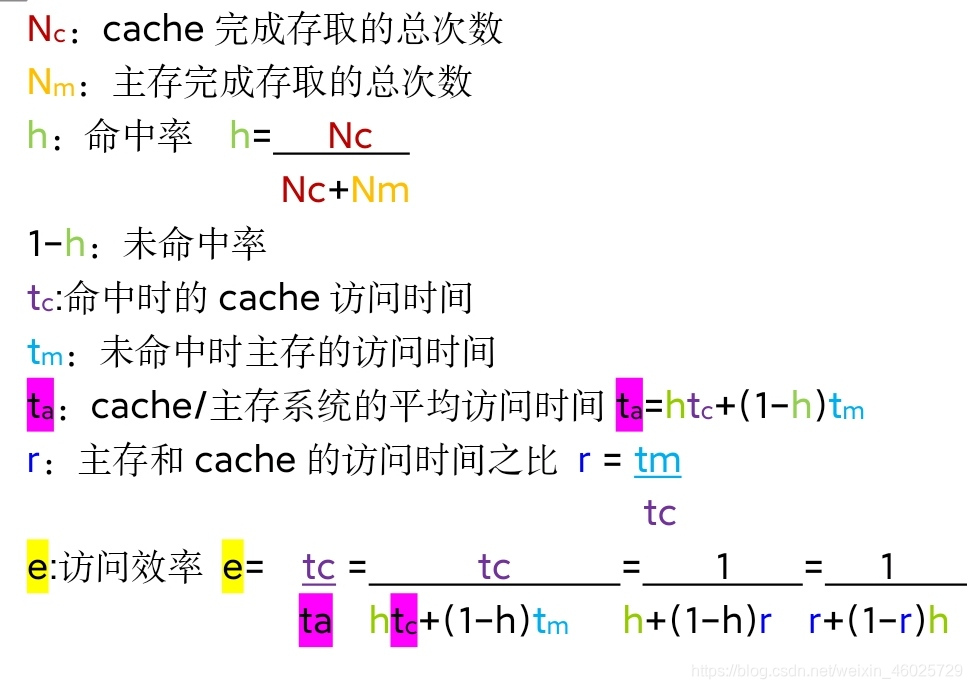

cache的命中率在这里插入图片描述

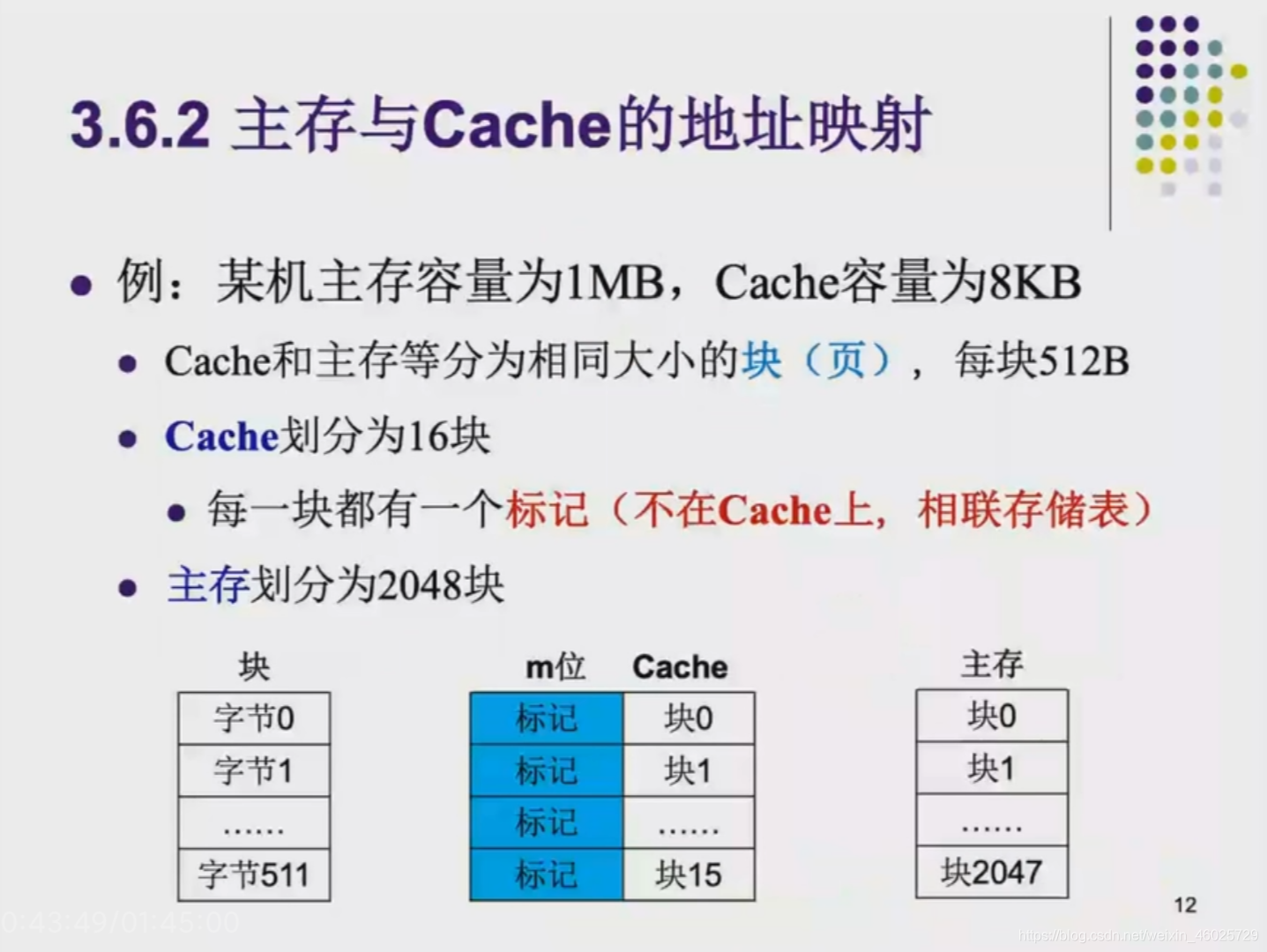

cache的三种映射方法

在这里插入图片描述

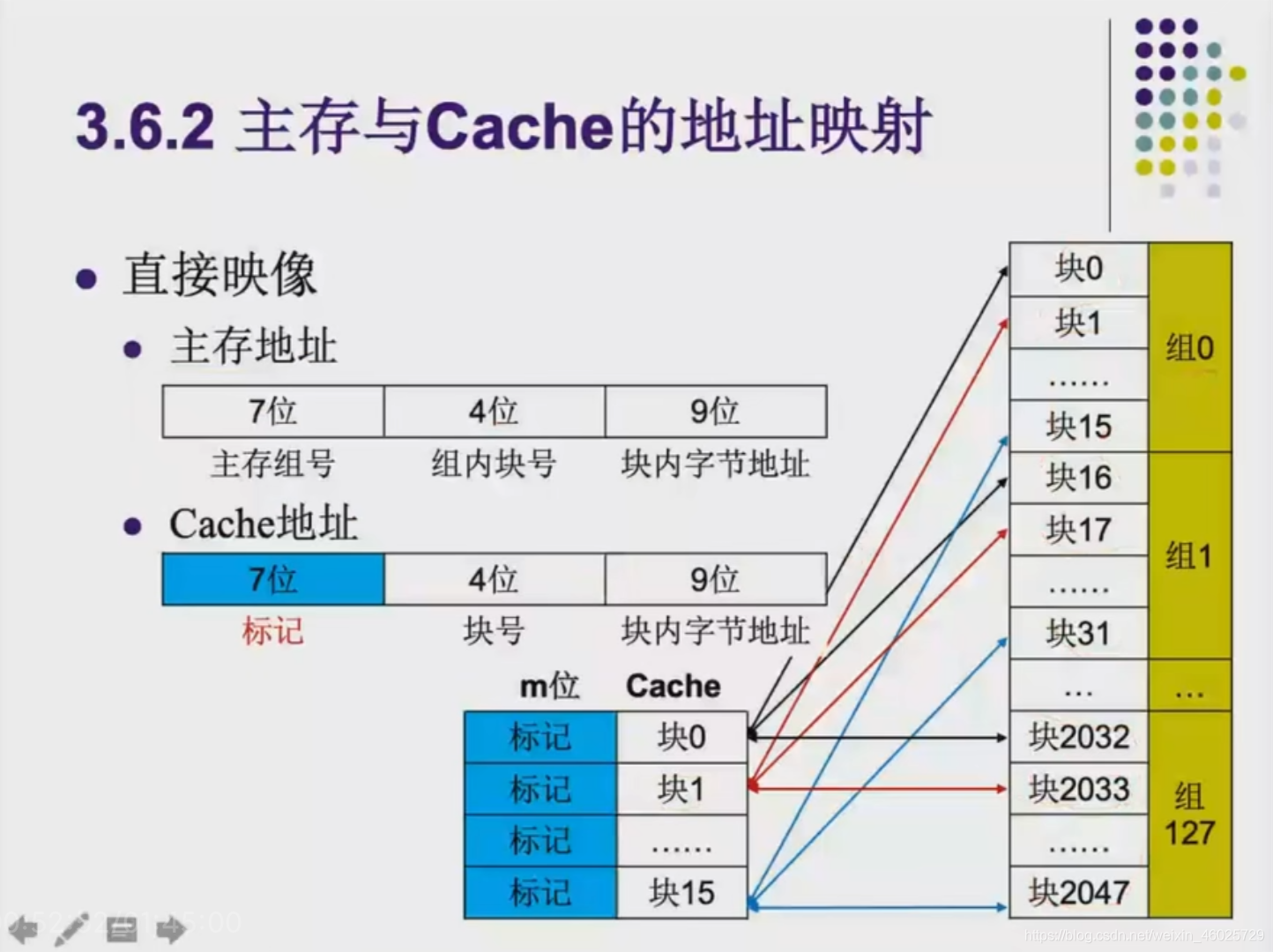

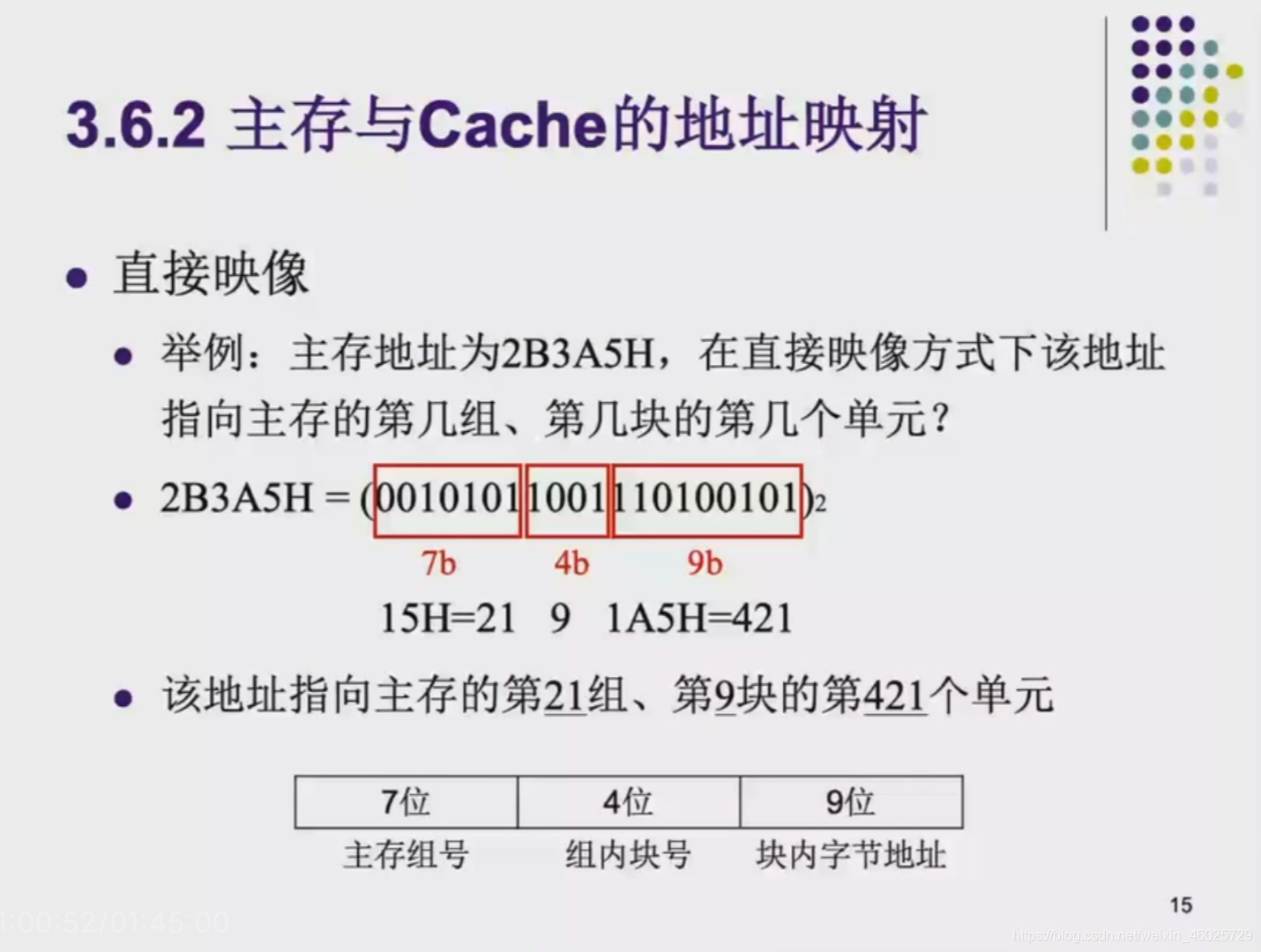

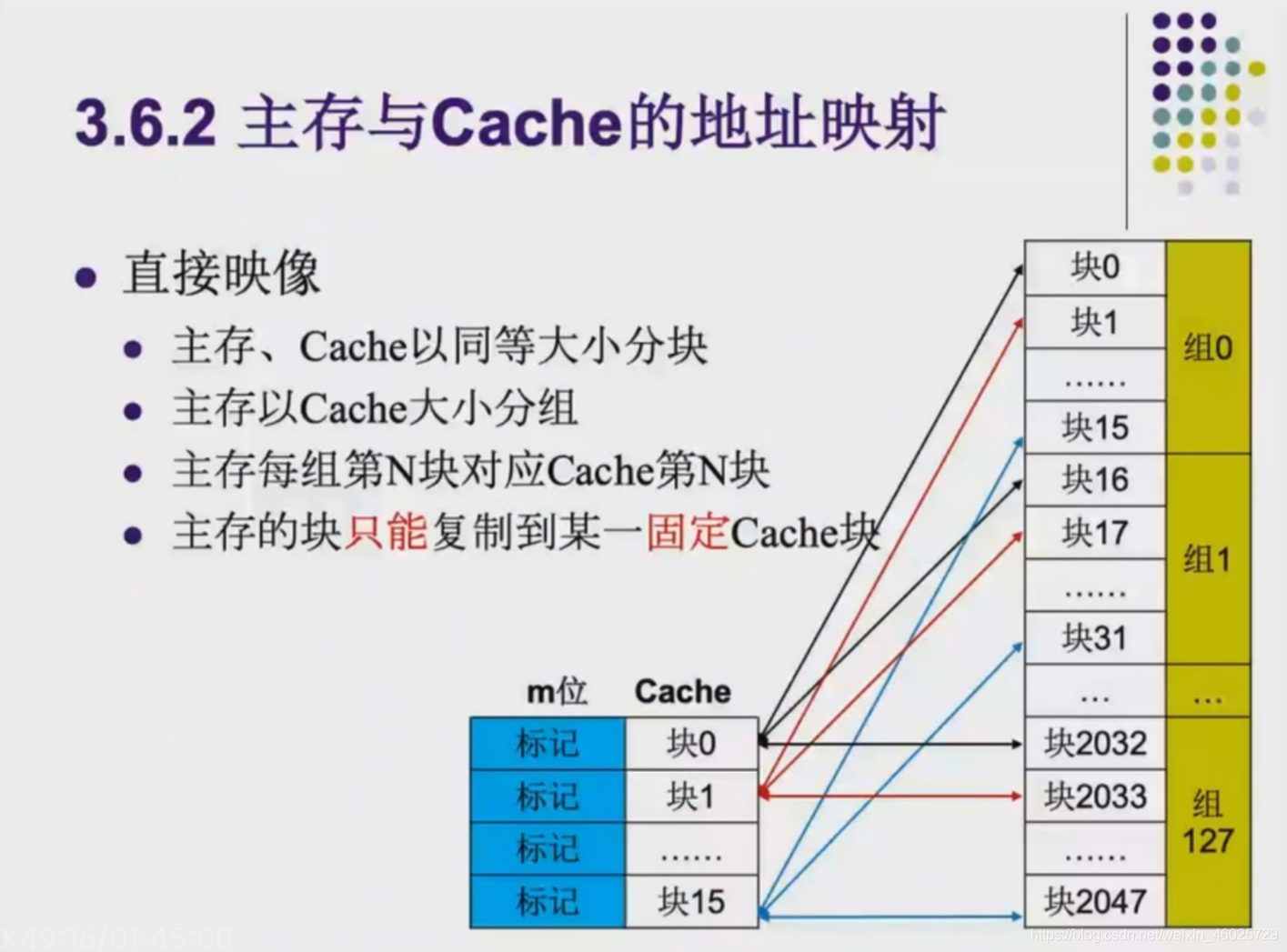

直接映射
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

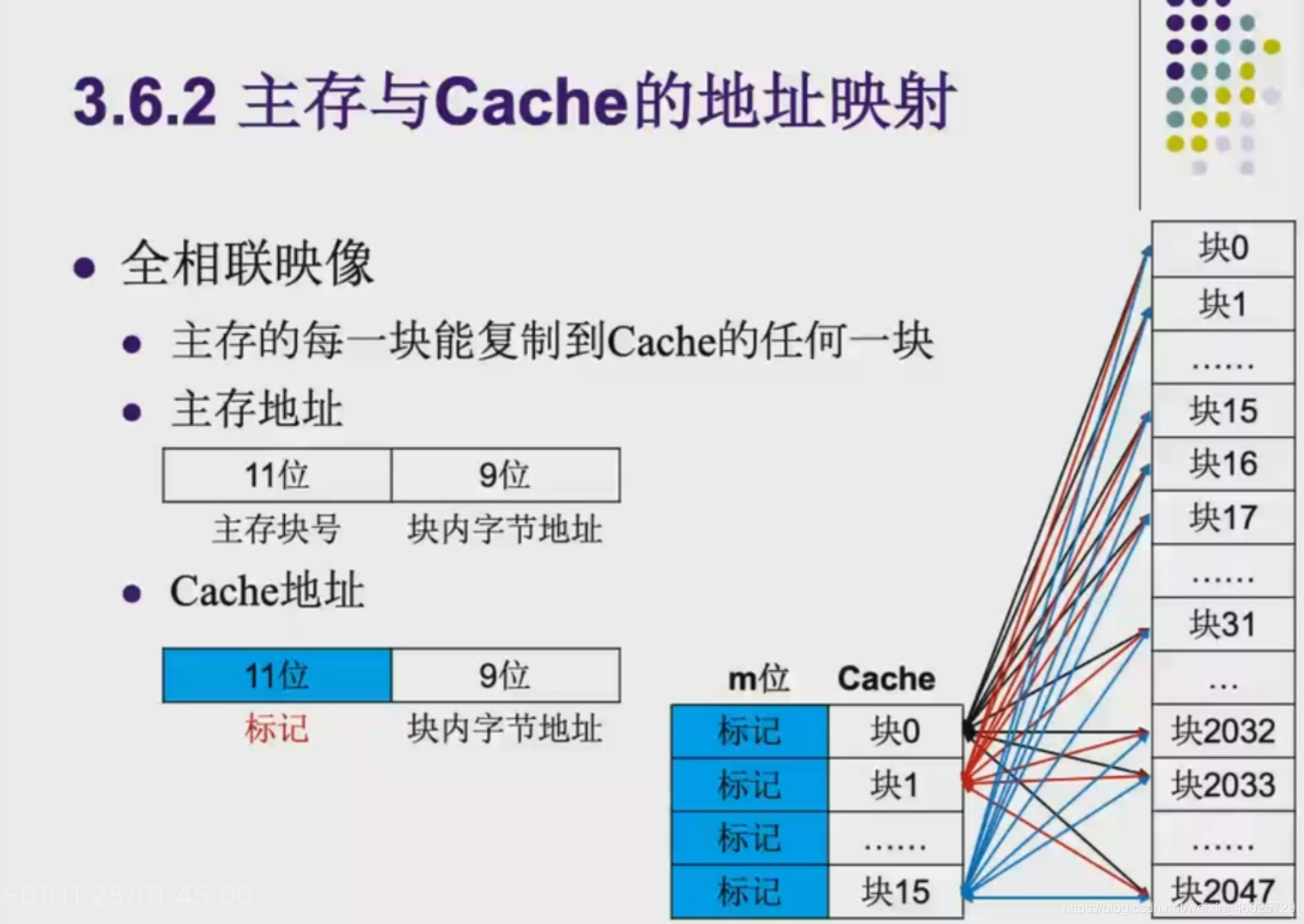

全相联映射
在这里插入图片描述

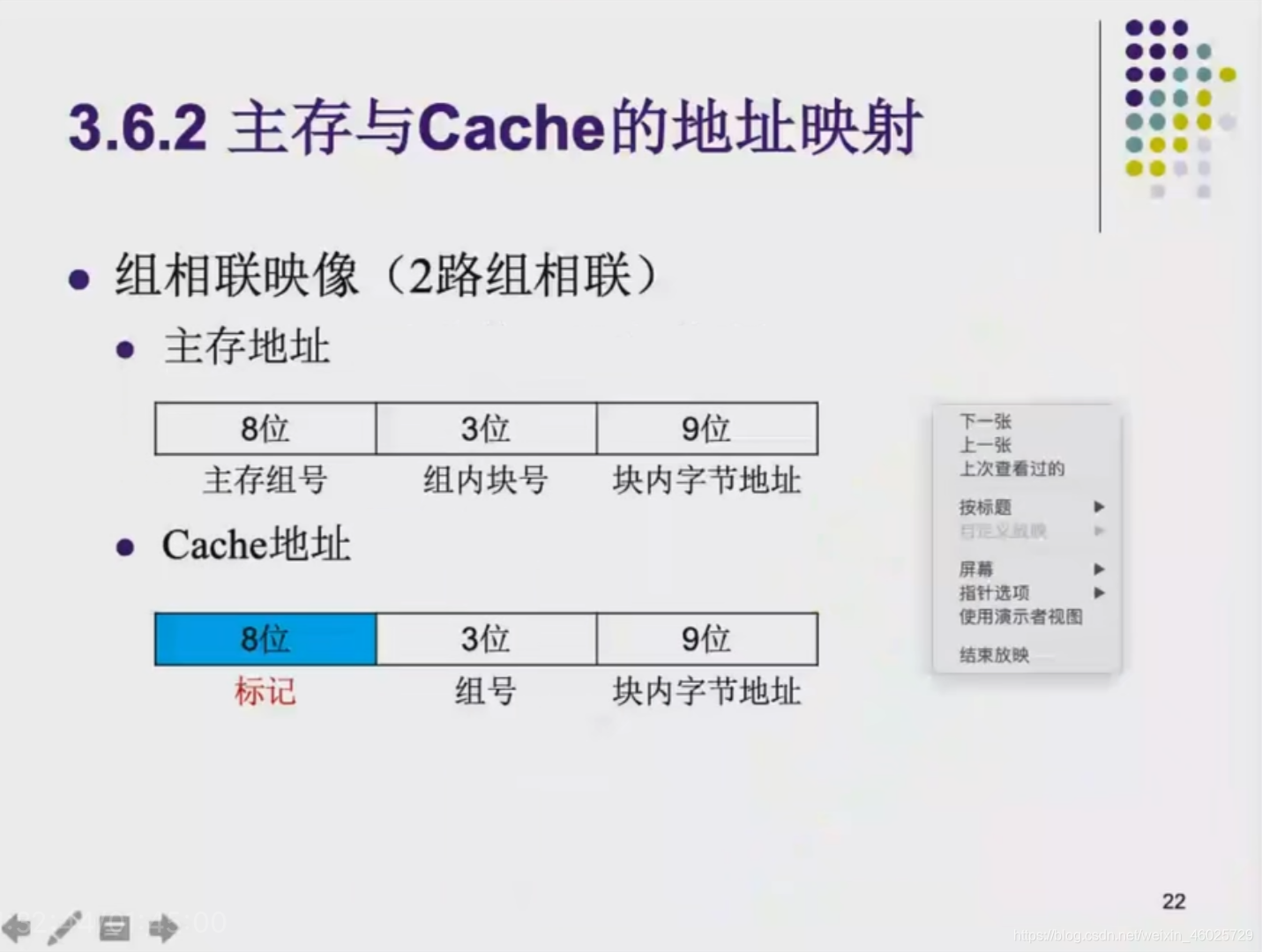

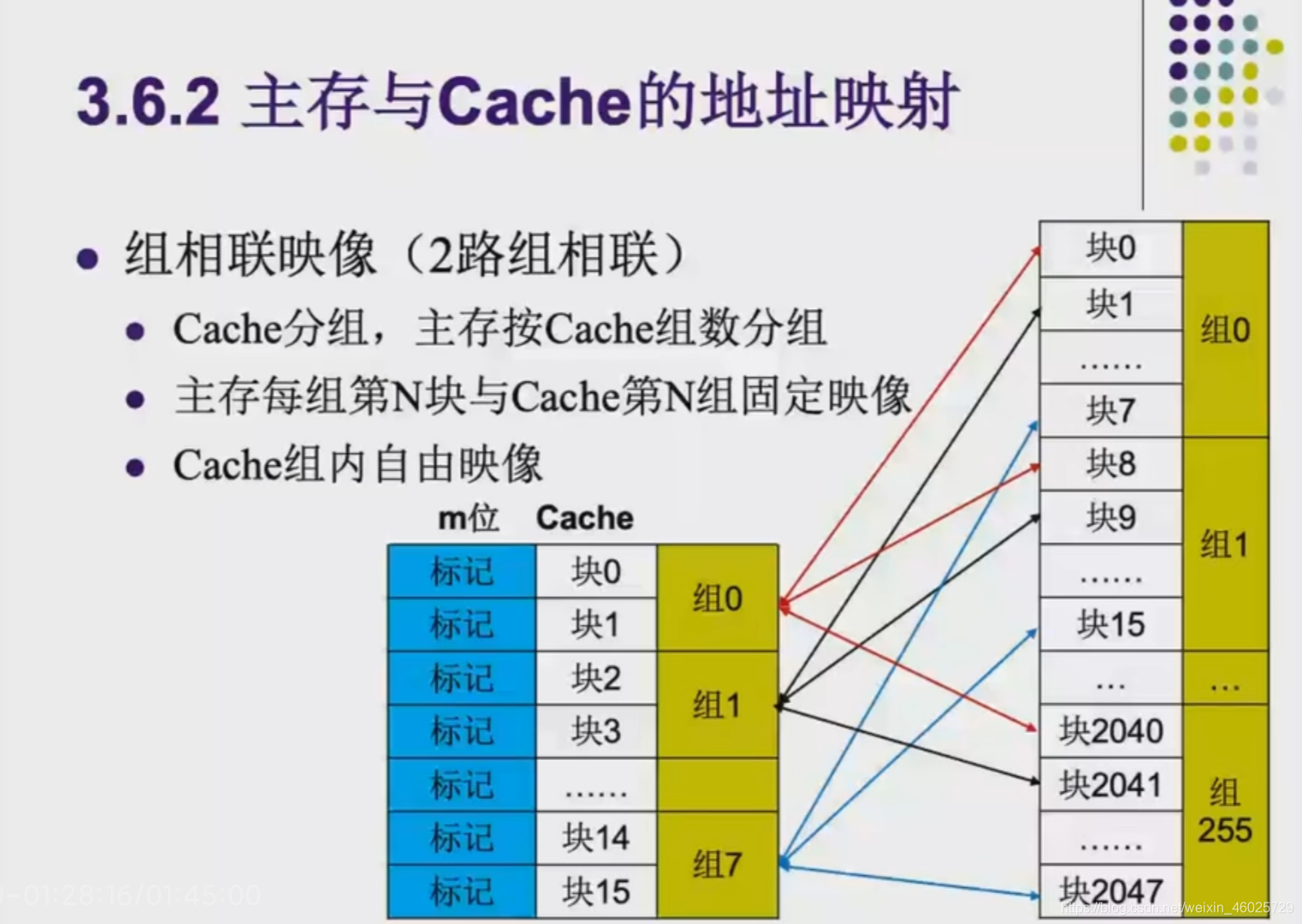

组相联映射
在这里插入图片描述
在这里插入图片描述
