GD32的ADC模块简介

ADC模块简介

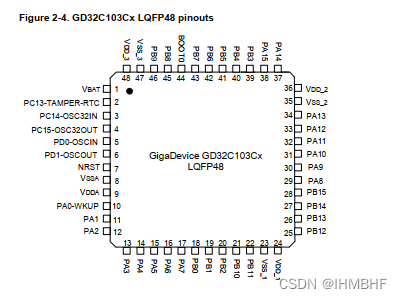

• 驱动板所使用的主控芯片为GD32C103CB，该芯片总共有2个ADC单元，即ADC0、ADC1，因为驱动板上使用的是LQFP48封装，所以该芯片的每个ADC单元只有10个外部模拟输入通道，并且共用相同的GPIO口，这10个外部模拟输入通道依次的对应关系为:
  • PA0(ADC01_IN0)：ADC0或ADC1的外部模拟输入通道0
  • PA1(ADC01_IN1)：ADC0或ADC1的外部模拟输入通道1
  • PA2(ADC01_IN2)：ADC0或ADC1的外部模拟输入通道2
  • PA3(ADC01_IN3)：ADC0或ADC1的外部模拟输入通道3
  • PA4(ADC01_IN4)：ADC0或ADC1的外部模拟输入通道4
  • PA5(ADC01_IN5)：ADC0或ADC1的外部模拟输入通道5
  • PA6(ADC01_IN6)：ADC0或ADC1的外部模拟输入通道6
  • PA7(ADC01_IN7)：ADC0或ADC1的外部模拟输入通道7
  • PB0(ADC01_IN8)：ADC0或ADC1的外部模拟输入通道8
  • PB1(ADC01_IN9)：ADC0或ADC1的外部模拟输入通道9
• 由上述我们可以得到关于ADC的大致信息，在芯片中总共有2个ADC采样单元，有10共用的外部外部输入通道，即每个ADC采样单元都可以对10个通道中的任意一个进行采样转换，显然若要充分利用好者10个外部通道，那ADC采样模块必定需要按照一定规则在通道之间进行切换，由此引出以下内容

单个ADC模块

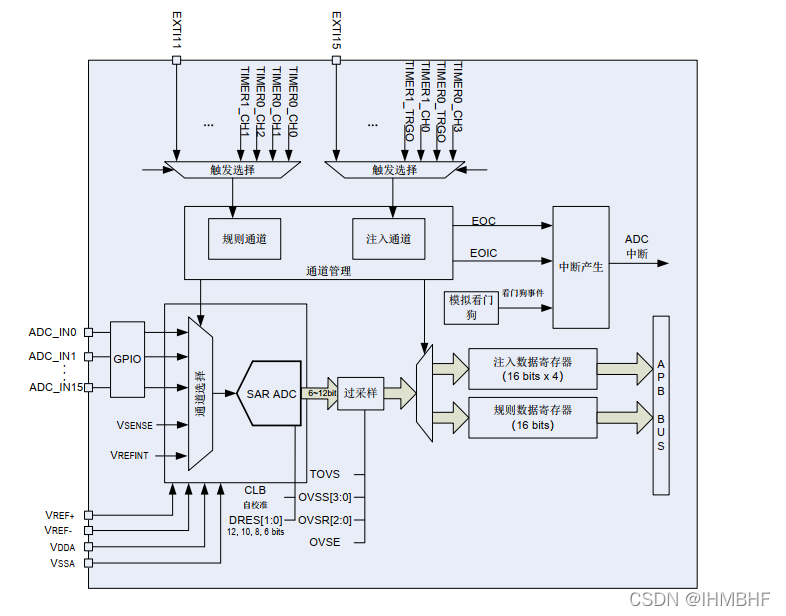

• 根据上图我们可以大致了解单个ADC模块内部的原理，ADC模块的外部通道可设置为规则通道组或则注入通道组，在接收到触发信号后ADC模块便会对相应的外部输入通道进行采样转换，其转换后得到的数值分别放入规则数据寄存器(1个)以及注入规则寄存器(4个)中

1. 规则组和注入组

• 若要使用外部通道来进行采样转换，则需要先对其进行分组设置，因为不同分组的优先级以及转换结果存放的位置等是不同的；规则通道组和注入通道组都可以设置1个或者多个外部通道，并且分组内的通道也需进行排序编号
  • 规则组：最多可以设置16个通道(该芯片只有10个外部通道，所以最多10个)，使用时需要先设置规则组的长度(ADC_RSQ0寄存器的RL[3:0]位)以及规则组内各个通道的排序编号(
