建模实战（流程借书）

前言

之前已经完成部分建模设置 文章地址

建模的准备

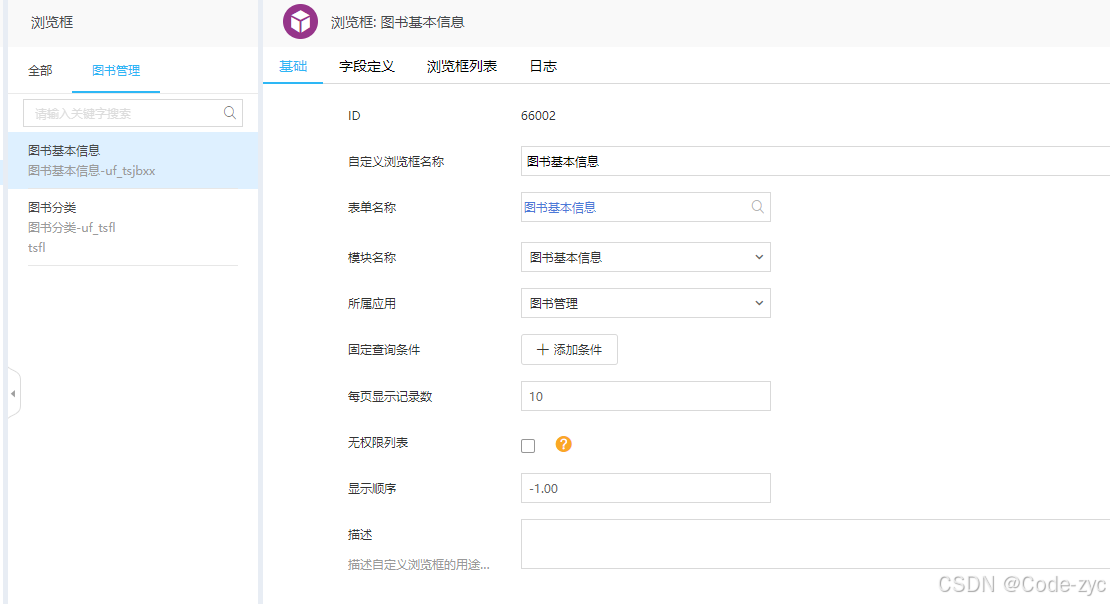

图书信息浏览按钮的创建

借书那得选择图书的基本信息，所以需要自定义一个浏览按钮进行让用户进行选择

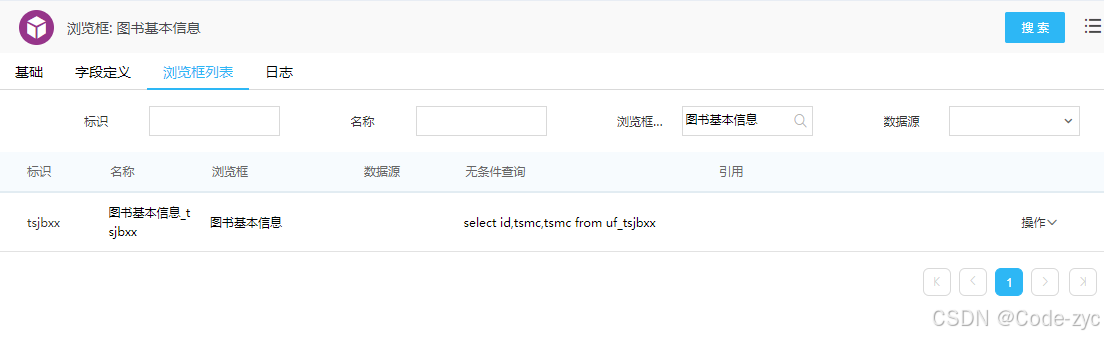

步骤和上篇文章一样 1、基础信息 2、 字段显示 3、字段链接 4、创建浏览按钮 5、在浏览框查看是否添加成功

成功如下：

借阅记录模块的创建

1、建立模块 2、填写名称 3、创建表单 4、初始化模板 5、创建权限打开（该模块从流程中来，所以不需要用户手动创建） 6、创建查询 7、创建前端页面（看需求 记得打开查看权限）

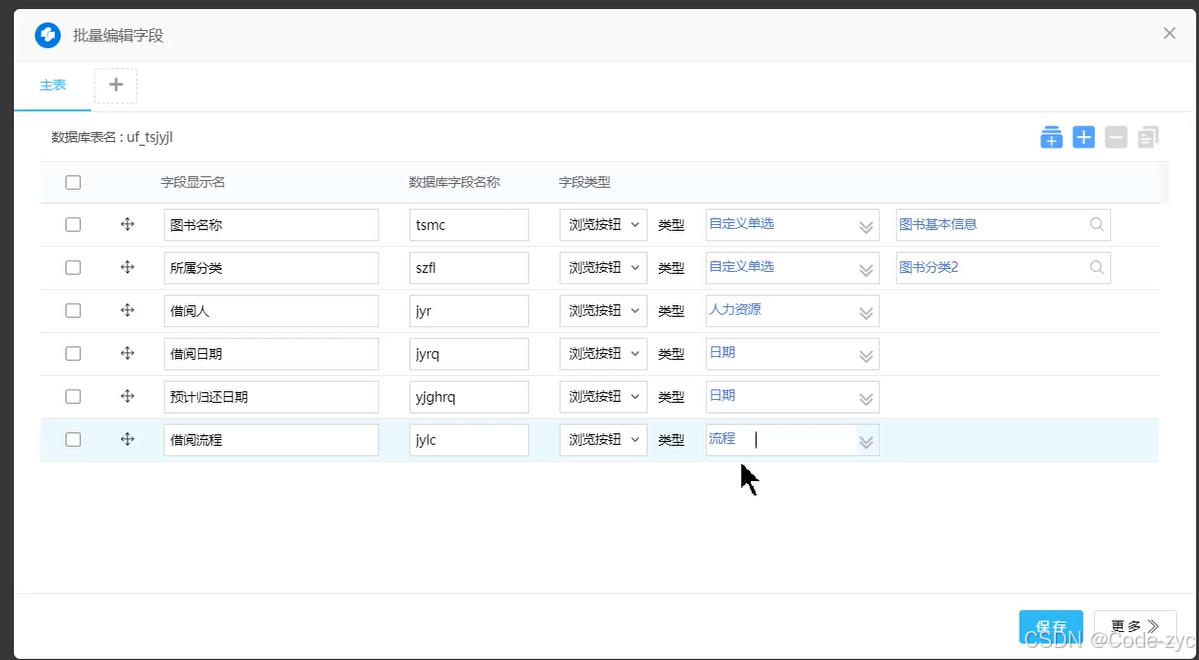

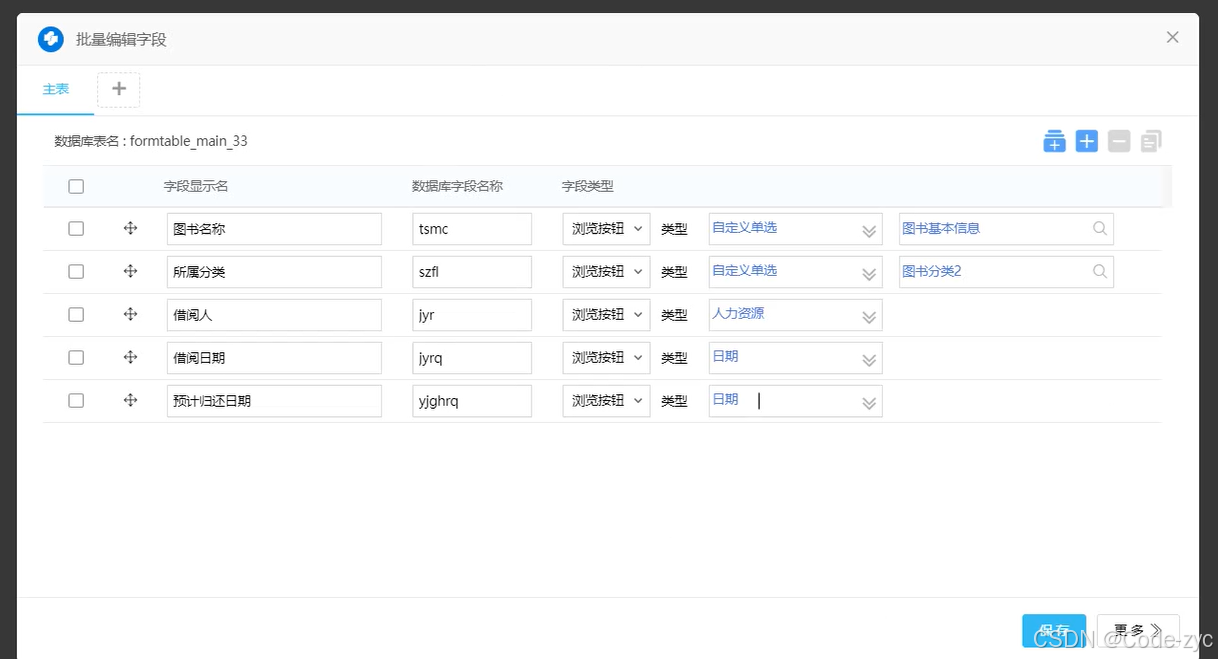

对应的表单字段：

流程的准备

创建流程

对应建模需要的表单字段 因为需要传给建模

流转按自己需求进行设置：

流程与建模的关联：

流程转数据的新建

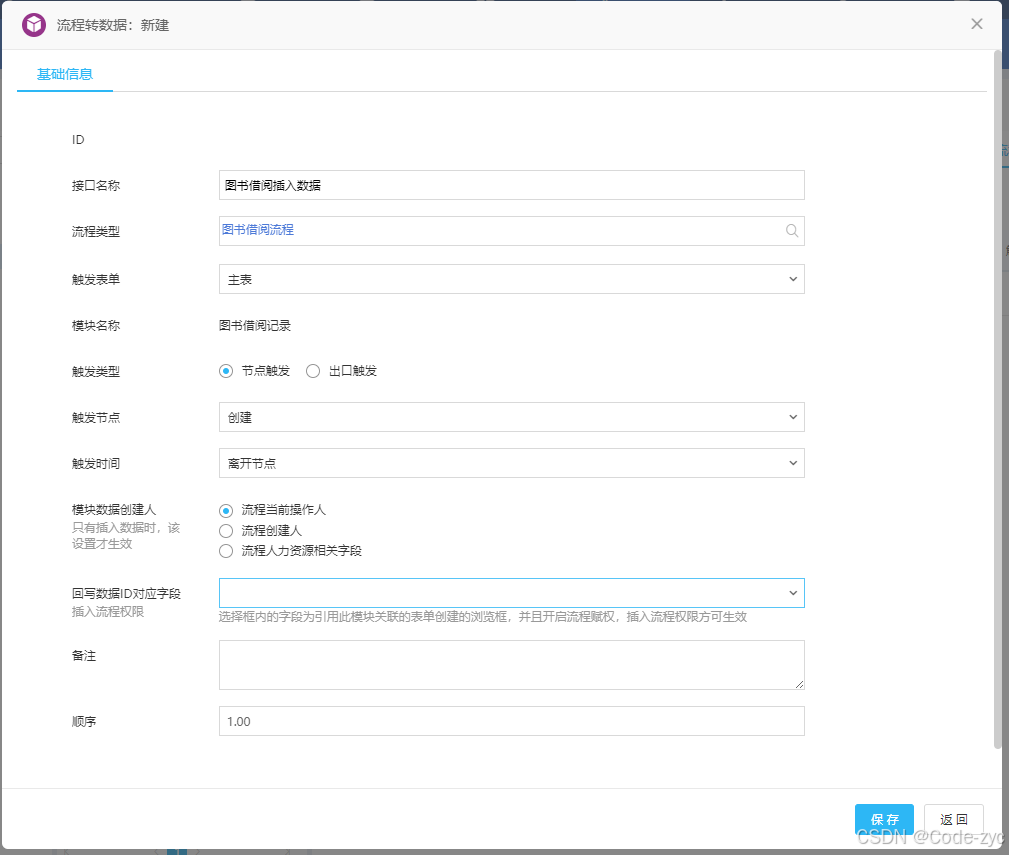

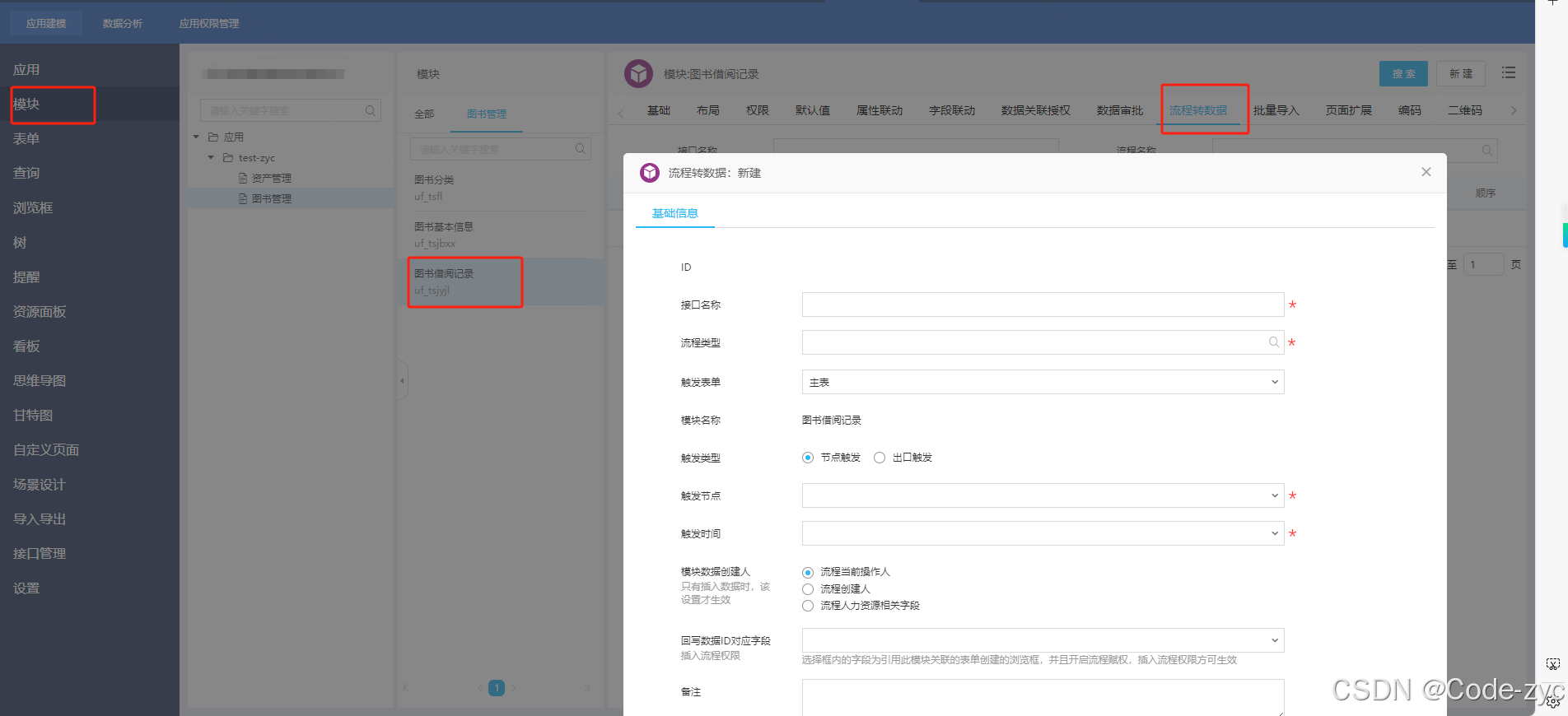

在模块的流程转数据中进行设置：

接口名称： 自定义的想叫什么叫什么
流程类型： 选择你自己刚刚创建的流程
触发节点及时间 ：即什么时候把数据传给建模
回写数据：建模反写数据给流程

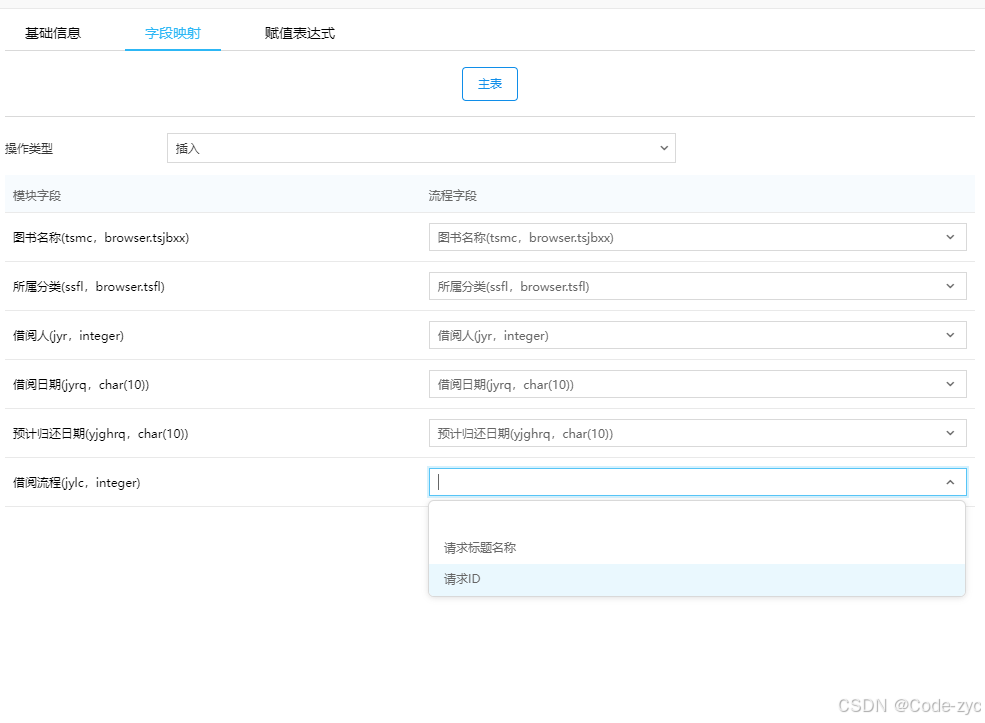

数据的映射

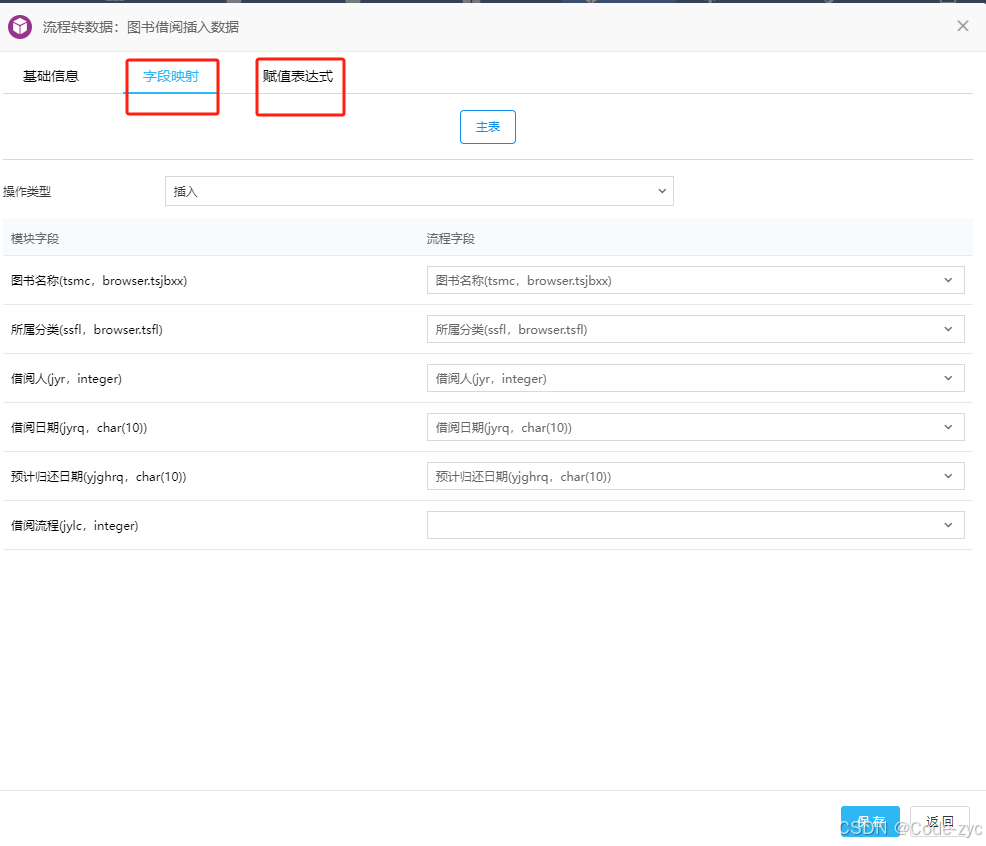

保存后会出现这个页面 由于建模与流程的表单字段名称一样，会自动进行匹配

借阅流程 存放 requestid 即可

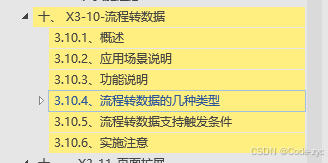

详细相关信息看官方文档：字数过多

测试流程插入数据

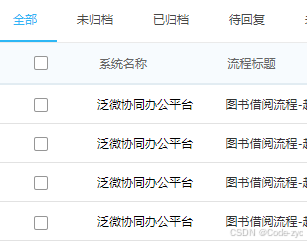

这是已归档流程

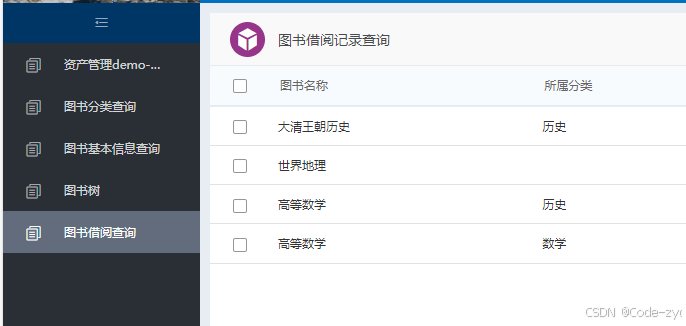

这是查询到的数据

实现图书的状态更新

其实就是流程流转的时候 从插入选择成更新即可

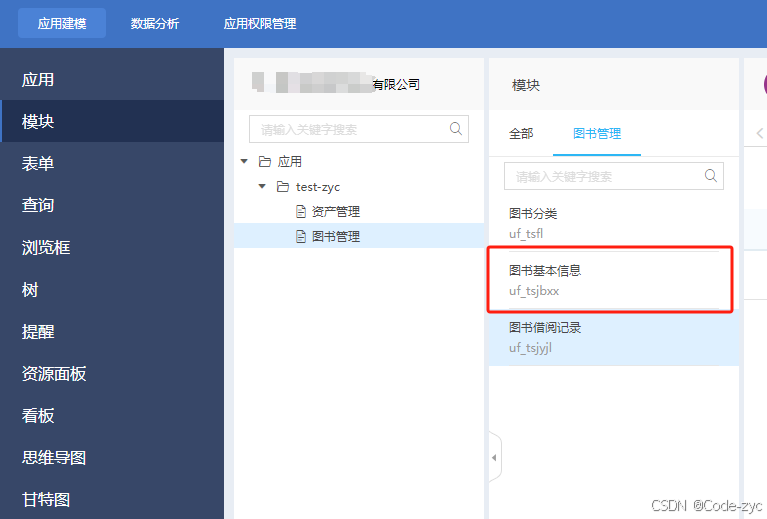

注意 我们的状态字段是存放在基本信息中的，所以要对基本信息这个模块进行修改，不是再对图书的借阅信息进行修改.

数据流转设置

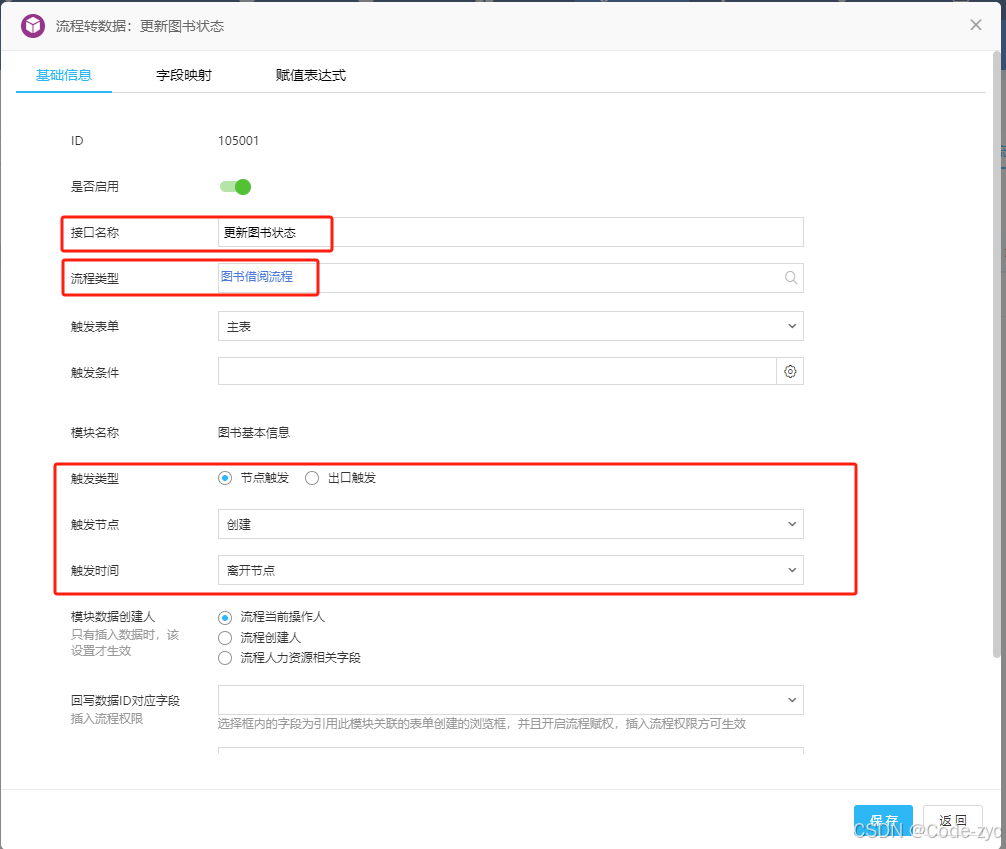

基础信息

基础信息的设置也是一样的 同一个流程进行触发

字段映射

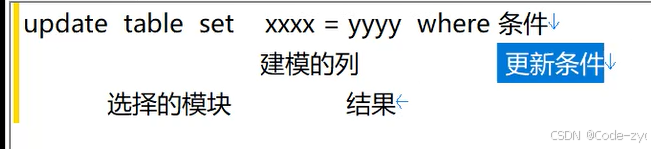

就是sql语句，不过 tablename 已经默认是该模块了 只需要设置后续的

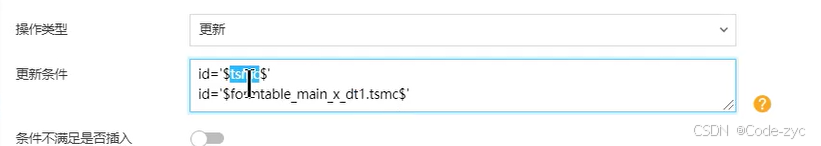

更新条件

该模板的字段=流程的字段 为什么会是id=书名？ 其实这个tsmc 字段显示是书名 但是他是自定义的浏览按钮，你用前端代码获取的话，他其实是id

如果是明细表的条件需要加明细表.字段名称

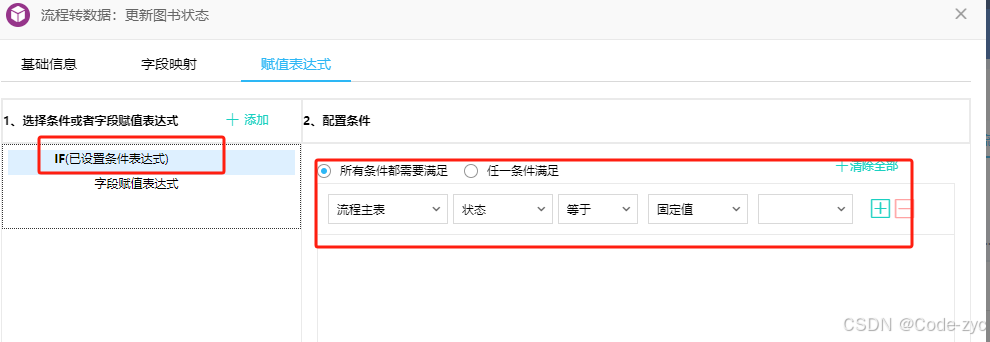

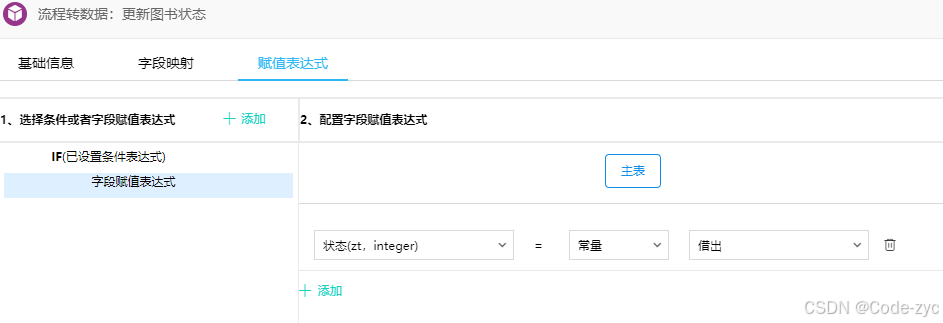

更新状态

**正常情况下面：我们点击这个是没办法直接写入 0 和1的 **

思路是 在流程创建一个一样的下拉框 进行赋值 ，创建的下拉框没值 我们需要进行节点前操作，把值写死。

版本更新 可以这样写 但是也是需要 流程创建下拉框
因为 初始值是默认的空值

对非在库状态，进行隐藏

设置条件

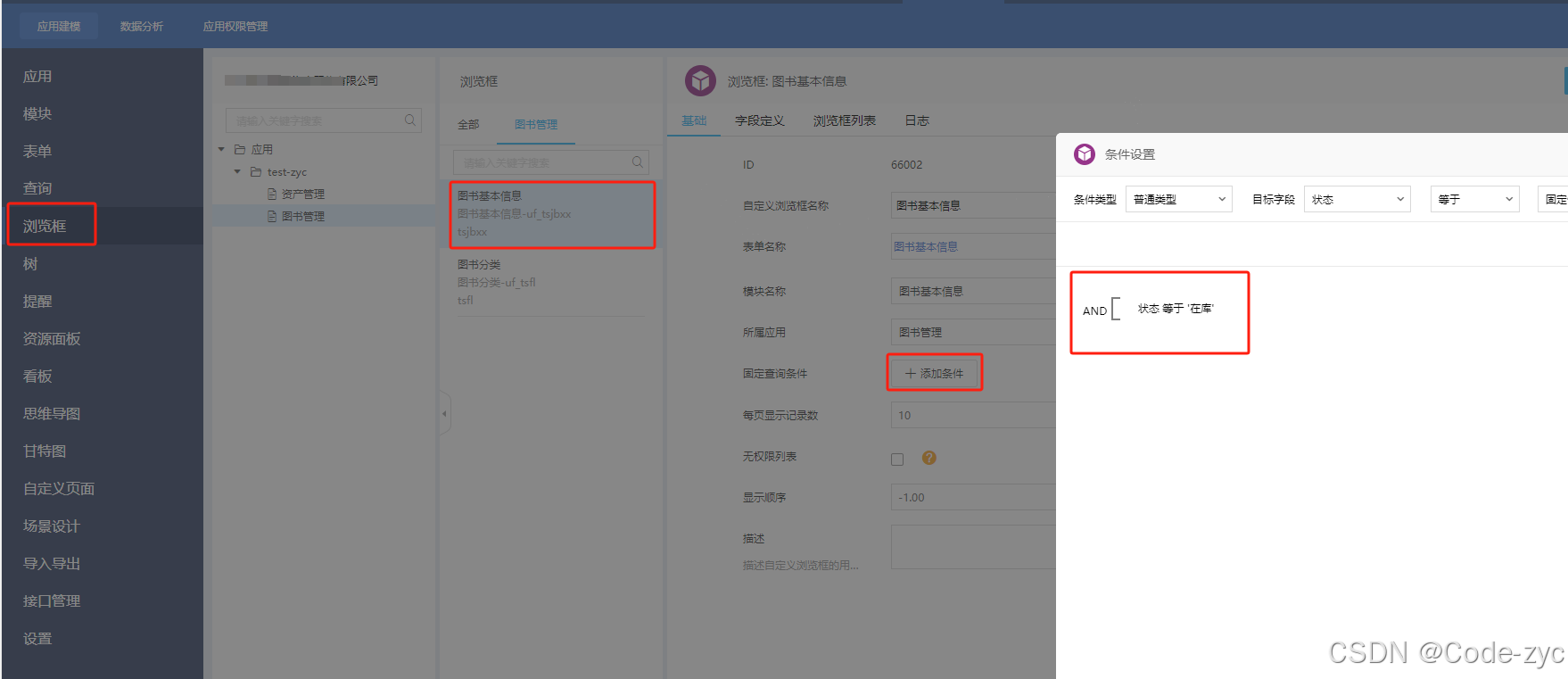

在建模 浏览页面下进行条件设置，让在库显示即可

页面拓展（实现基本信息查阅借阅记录）

目前不是基本信息和借阅记录单独的需要手动选择

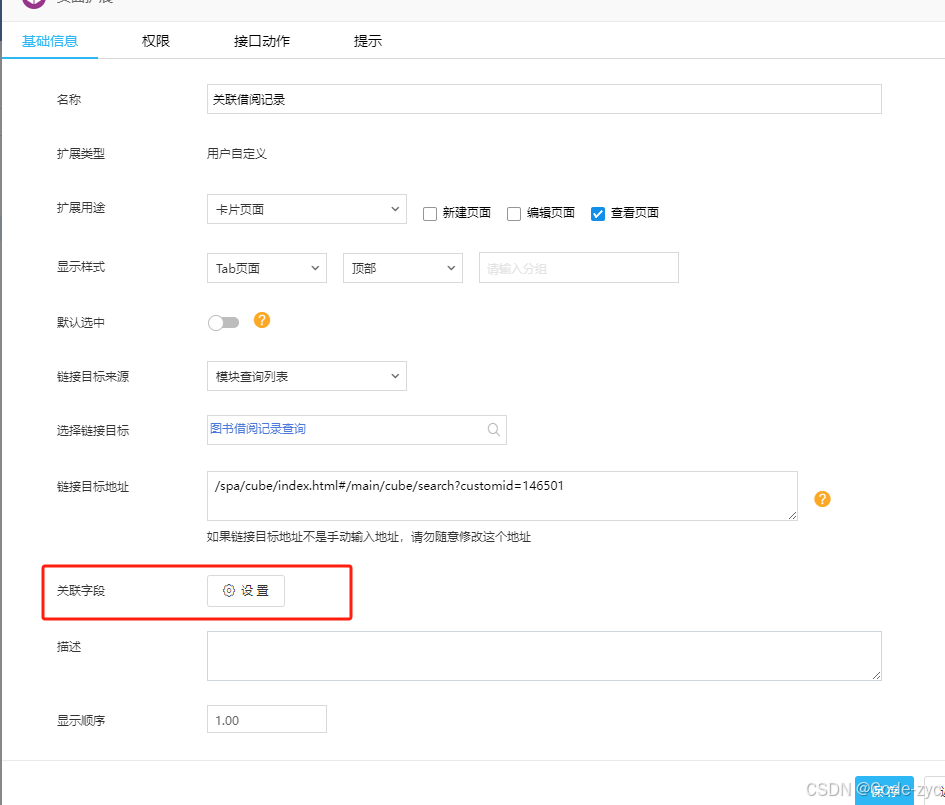

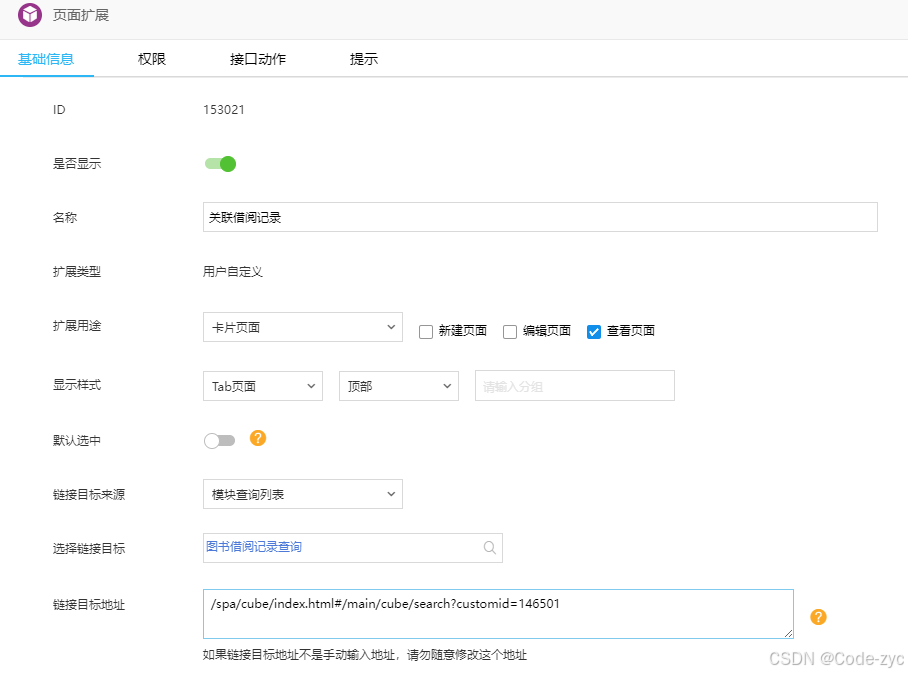

新建页面拓展

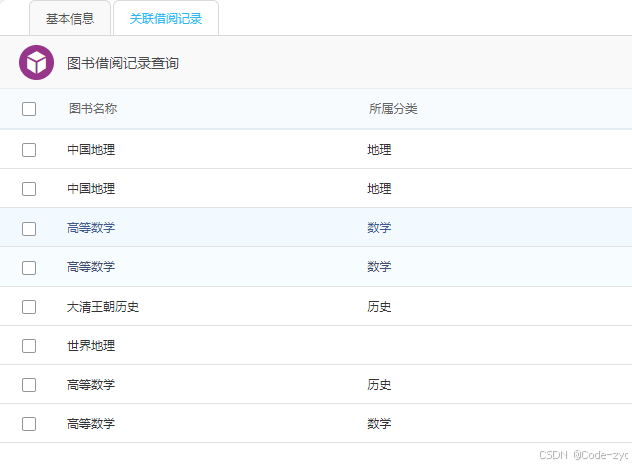

但是这个数据会把所有的借阅记录都显示出来，我们需要进行数据的筛选

页面拓展下的条件筛选

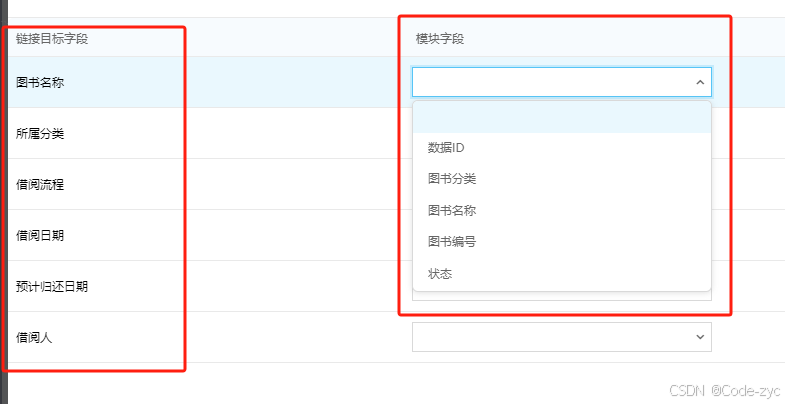

条件设置： 我们是在基本信息模块下进行的页面拓展功能，左边的链接目标字段是借阅记录（模块查询列表）的字段，模块字段：应该选择数据id 为什么不选择图书名称和其对应 原因如下：
模块字段下选数据id 对应 数字类型 选图书名称对应 字符串类型
主要是看借阅记录的图书名称下存放的到底是什么值。

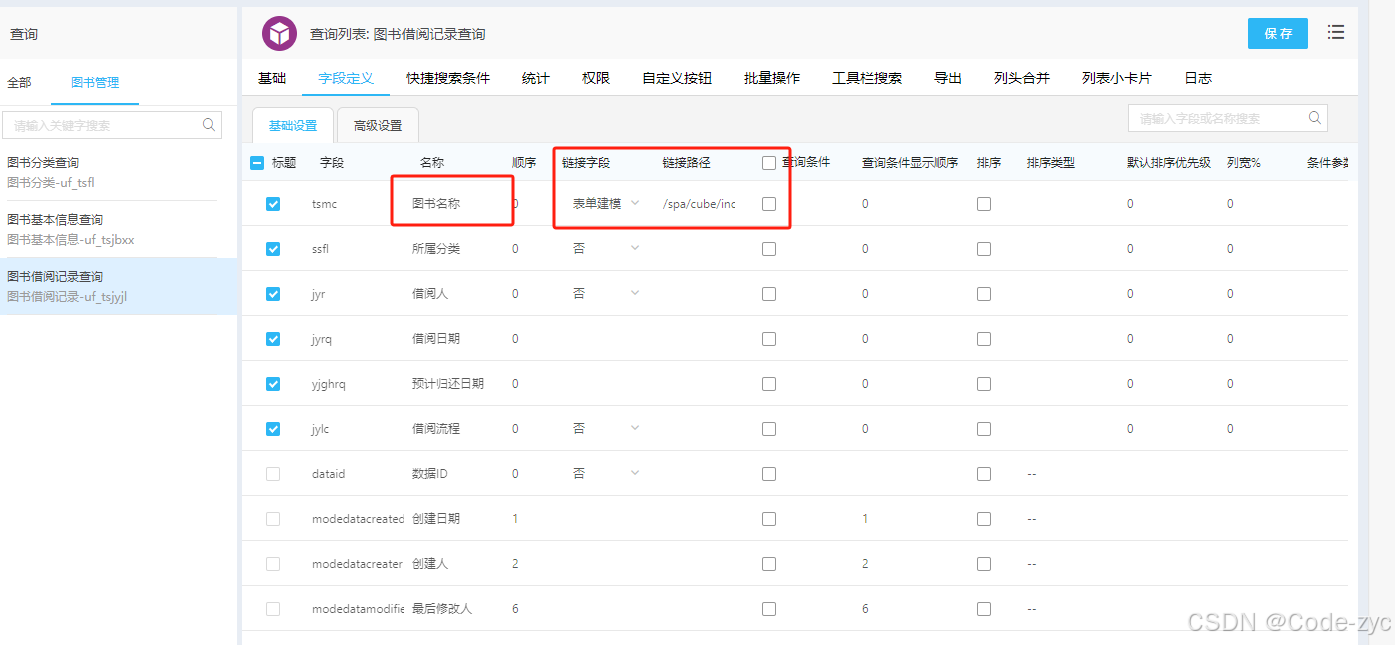

借阅记录查询模块的 的字段定义如下表： 可以看到是通过链接进行定义的 所以 存放的不是字符串，而是 对应的数据id。
