LTE无线侧接口协议::::::之::::::6层无线空中接口协议架构（上）

1. 物理层PHY

1.1 物理层主要功能

1.传输信道的错误检测，并向高层提供指示
2.传输信道的纠错编码/译码、物理信道调制与解调
3.HARQ软合并
4.编码的传输信道向物理信道的映射
5.物理信道功率加权
6.频率与时间同步
7.无线特征测量，并向高层提供指示
8.MIMO天线处理、传输分集、波束赋形
9.射频处理

1.2下行物理信道

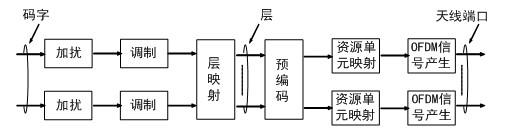

图1.1 下行物理信道一般处理流程

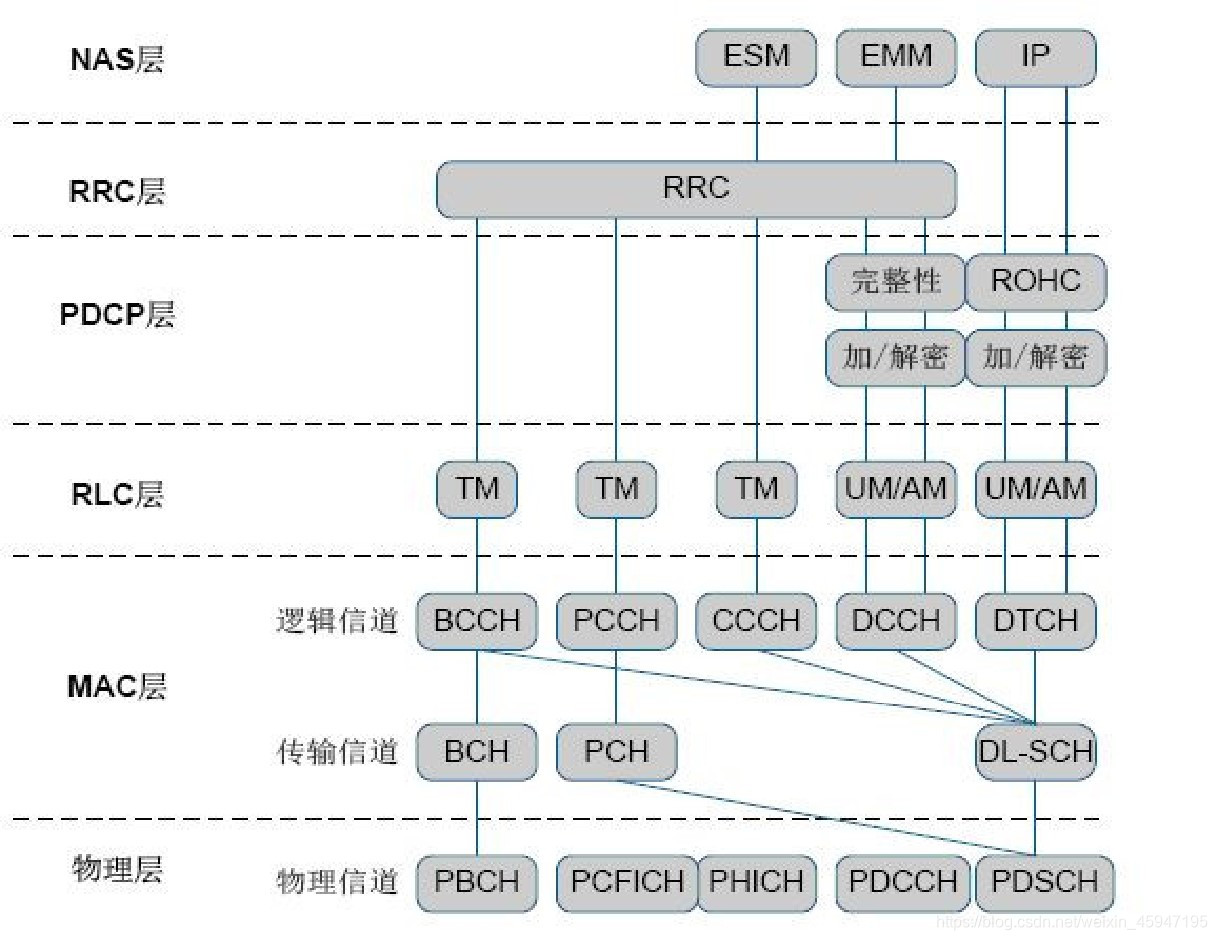

图1.2 各层下行信道映射

1.2.1下行物理信道及各信道功能

1.物理广播信道（ PBCH ）：承载广播信息，传输MIB信息（40ms），包含系统帧号，PHICH配置信息，下行链路带宽，天线配置；
2.物理下行共享信道（ PDSCH ）：承载下行业务数据，及各种SIB消息
3.物理组播信道（ PMCH ）：在支持MBMS（多媒体广播业务）业务时，用于承载多小区的广播信息
4.物理下行控制信道（ PDCCH ）： PDCCH承载调度以及其他控制信息，具体包含传输格式、资源分配、上行调度许可、功率控制以及上行重传信息
5.物理控制格式指示信道（ PCFICH ）：在固定位置，用于指示同一子帧中PDCCH占用的符号
