本文介绍了485通信接口的远程称重数据采集方法，该方法利用差分传输方式，通信距离可达千米。RS422允许连接10个节点进行点对多双向通信，而RS485支持32个设备，可采用半双工或全双工接法。内容涵盖了RS485与RS422的区别及接线方式。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

485通信接口的远程称重数据采集方法，通信距离可以达到千米。

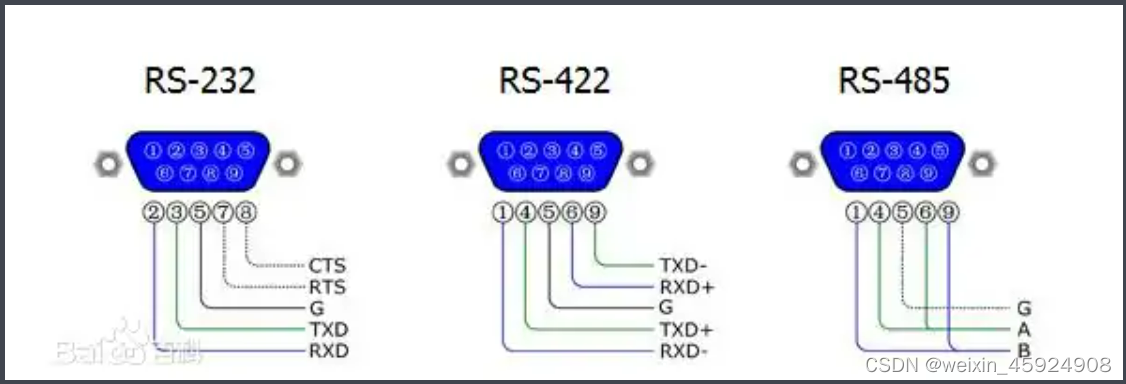

485数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为A(引脚4和6，也叫做data+)，另一线定义为B(引脚1和引脚9，也叫data-)。通常情况下，发送驱动器A、B之间的正电平在+2_{+6V，是一个逻辑状态，负电平在-2V}6V.
RS422：由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。即一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）实现。
