基于MDK创建纯汇编语言的STM32工程

实验内容：参考作业附件或者博客 “ 基于MDK创建纯汇编语言的STM32工程 ”，在Keil下完成一个汇编程序的编写，学习动态调试变量；并注意观察最终生成 hex文件的各段的大小，以及Hex文件前8个字节内容。

一、新建项目
1）新建工程

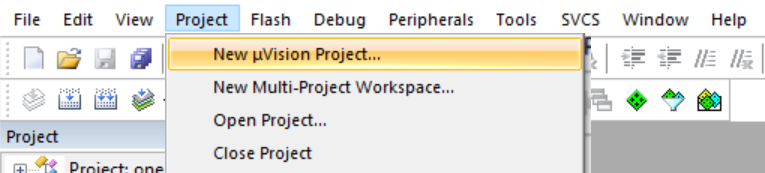

点击 Project ——> New uVision Project 创建新项目：

输入工程名：

2）配置环境

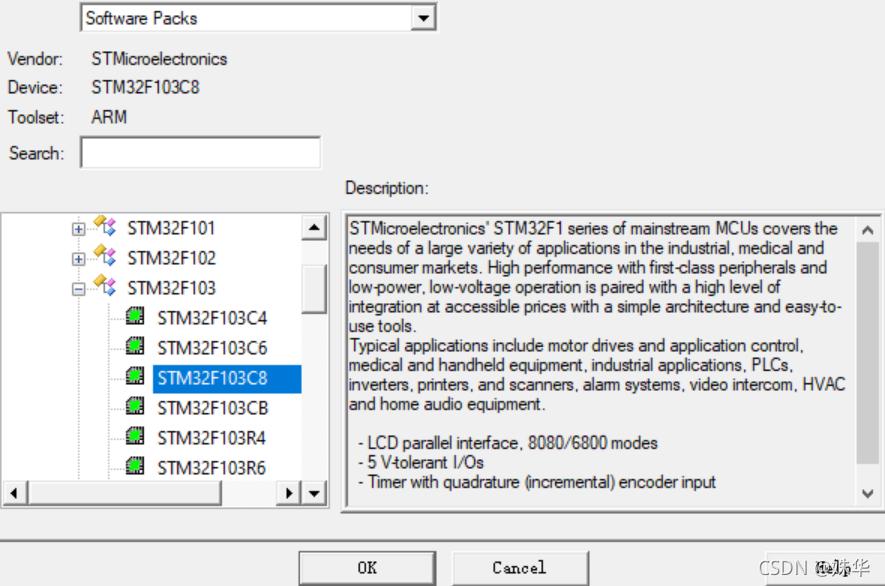

设置工程的目标环境STM32F103C8：

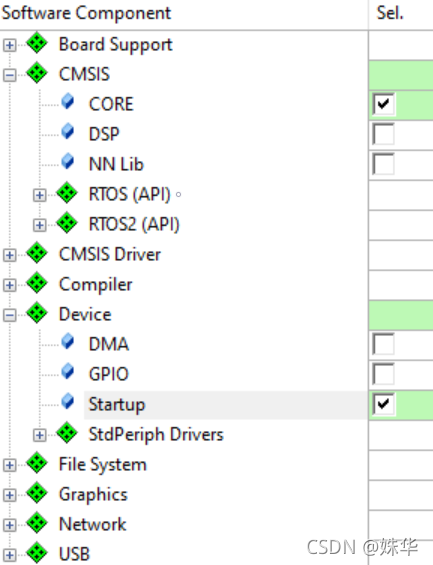

在CMSIS下选择CORE，Device下选择Startup：

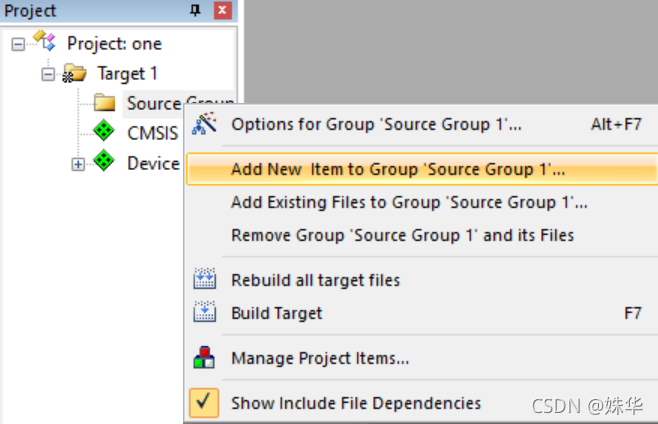

右击 Source Group 1 ，点击 Add New Item to Group：

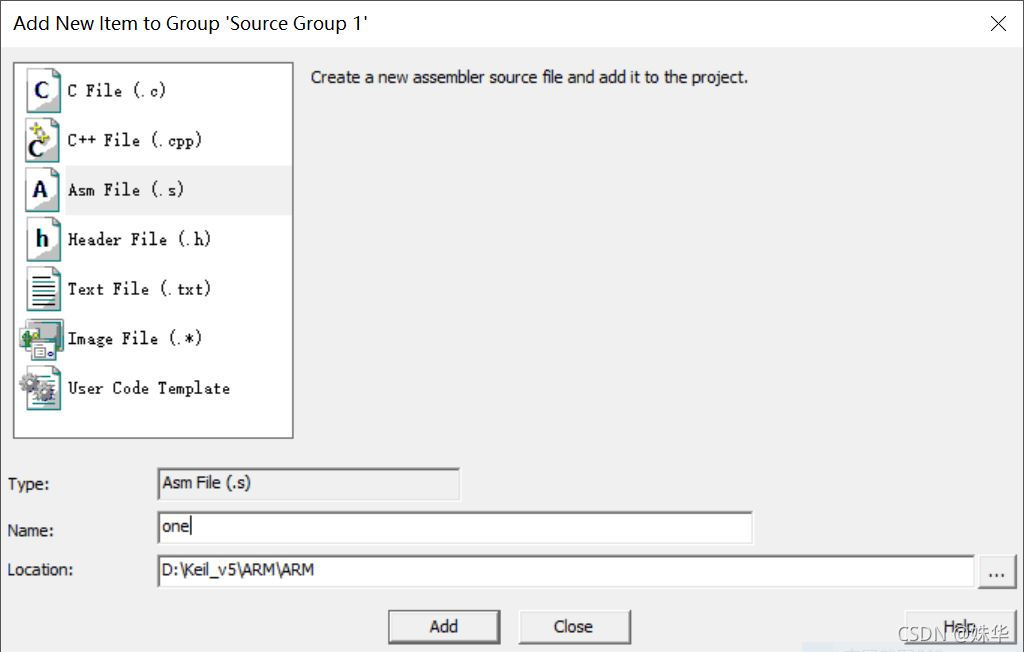

点击 Asm Files (.s)创建汇编文件 ，输入文件名：

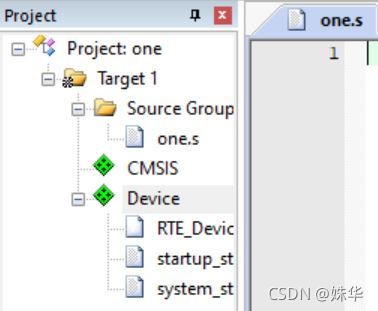

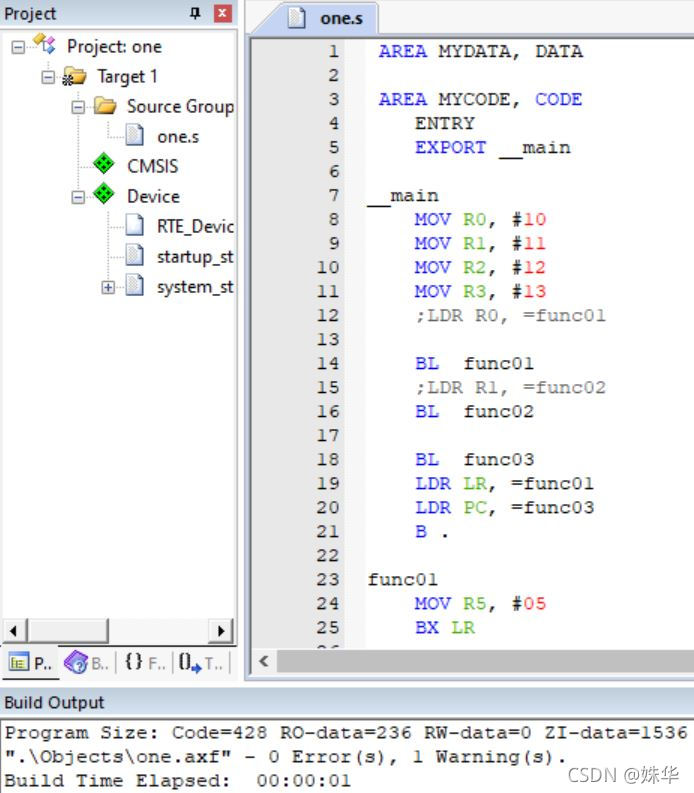

完成结果：

二、测试代码
1）编写代码

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

2）设置仿真器

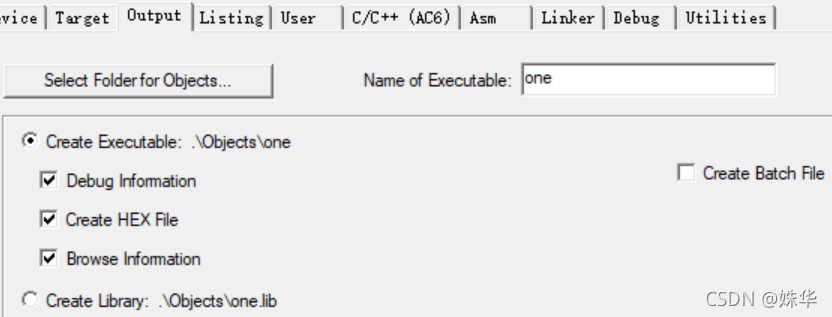

点击 魔法棒 ，在 Output 中勾选 Create HEX File 生成 hex 文件：

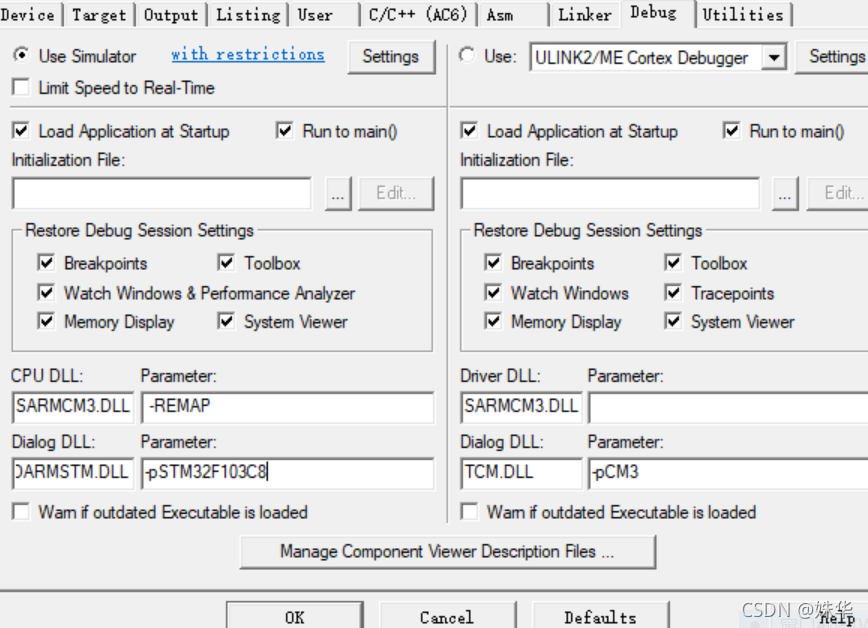

在debug中选择“Use Simulator”，设置Dialog DLL项为“DARMSTM.DLL”，parameter项为“-pSTM32F103C8”：

3）编译调试
编译工程:

调试模式:

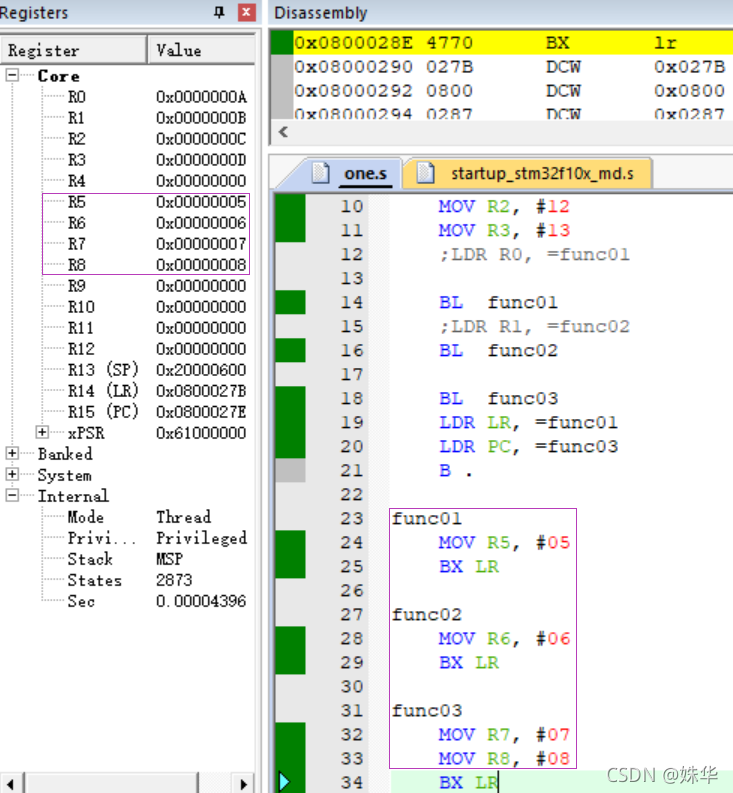

结果符合预期，寄存器R5，R6，R7，R8的值和程序设置一致:

三、分析 hex 文件
1）hex文件

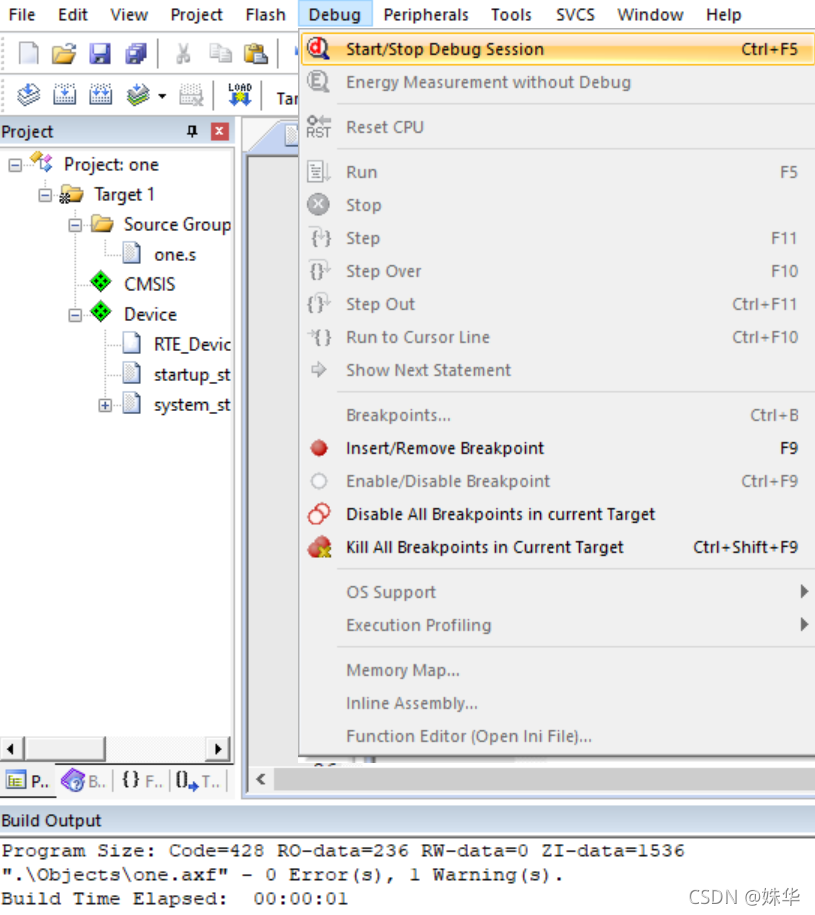

最终生成的 hex 文件的各段大小：

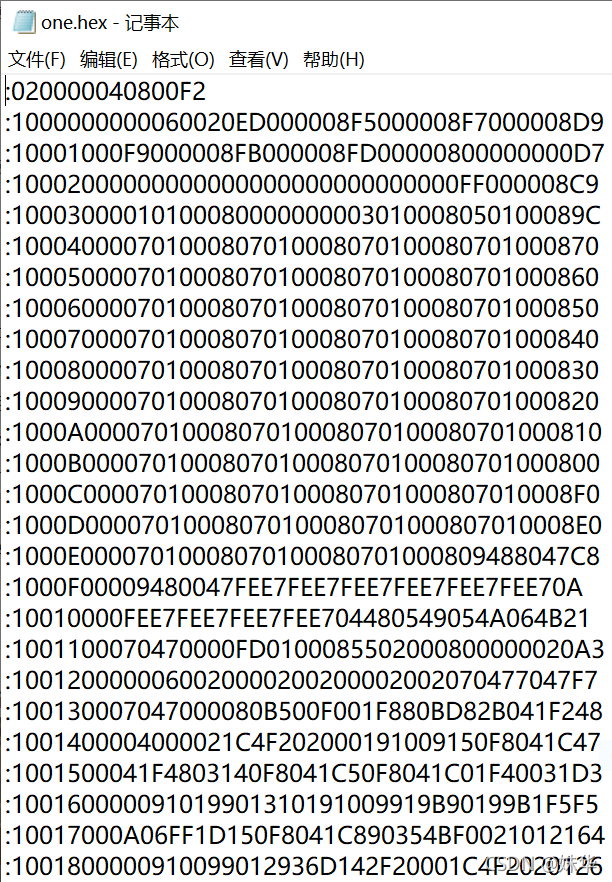

用记事本打开 hex 文件：

2）hex文件格式

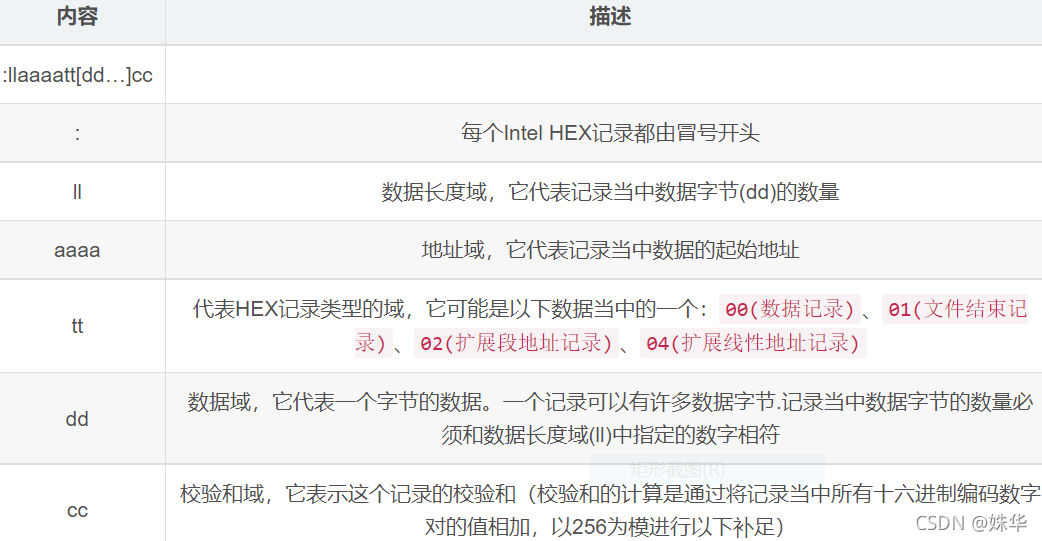

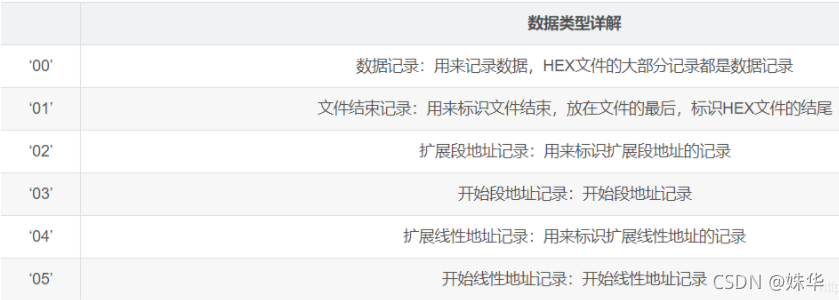

Intel HEX 由任意数量的十六进制记录组成，每个记录包含 5 个域，它们按一定格式排列：:llaaaatt[dd…]cc。每一组字母对应一个不同的域，每一个字母对应一个十六进制编码的数字；每一个域由至少两个十六进制编码数字组成，它们构成一个字节。

3）前8个字节的内容含义

以此文件为例：

:020000040800F2  //==文件第一行==
例：:020000040800F2
02：代表本行有2个字节数据
0000：本行数据的起始地址（偏移地址）
04：扩展线性地址标识，表面后面2个字节数据是后面数据的基地址
注：由于每行标识数据地址的只有2Byte，所以最大只能到64K，为了可以保存高地址的数据，故有了扩展线性地址记录也叫作32位地址记录或HEX386记录.这些记录含数据的高16位，扩展线性地址记录总是有两个数据字节。
0800：是扩展地址 (0x0800 << 16) = 0x08000000后面的数据记录都以这个地址为基地址。
F2: 记录本行校验和 F2=0x100-(0x02+0x04+0x08)

四、实验总结
通过完成本次实验——基于MDK创建纯汇编语言的STM32工程，我了解了STM32汇编语言的知识，明白了hex文件的格式和数字段的意义，对以后更加深入地学习STM32汇编打下了良好的基础。
