呼吸灯

理论学习

呼吸灯在我们的生活中很常见，在手机上多作为消息提醒指示灯而被广泛使用，其效果是小灯在一段时间内从完全熄灭的状态逐渐变到最亮，再在同样的时间段内逐渐达到完全熄灭的状态，并循环往复。这种效果就像“呼吸”一样，有张有弛，而且给人一种很舒服的感觉。

实战思路

呼吸灯的实现可以分为两个过程，第一个过程为：完全熄灭->完全点亮
第二个过程为：完全点亮->完全熄灭
要实现“呼吸”一样的点亮效果，可以通过控制PWM的占空比来实现led灯越亮的效果。
在这里插入图片描述
第一个过程为：完全熄灭->完全点亮

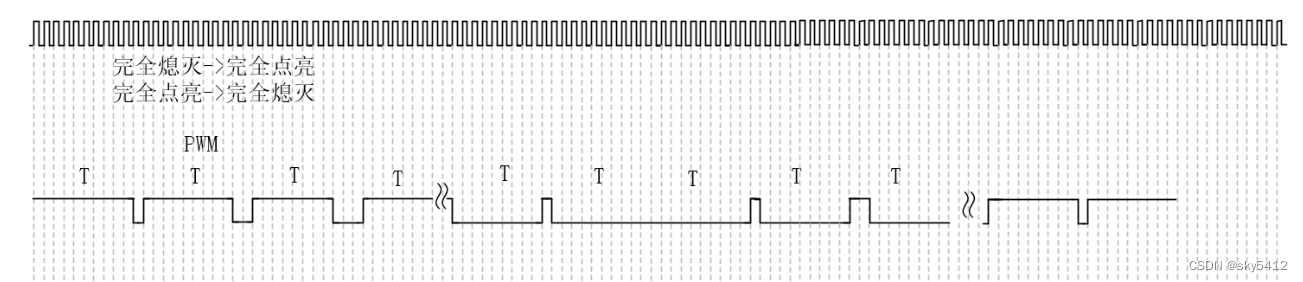

如图所示，第一个T为熄灭状态；第二个T先点亮1/10T的时间，再熄灭；第三个T先点亮2/10T的时间，再熄灭；第四个T先点亮3/10T的时间，再熄灭…
第二个过程为：完全点亮->完全熄灭
将第一个过程取反即可

程序框图

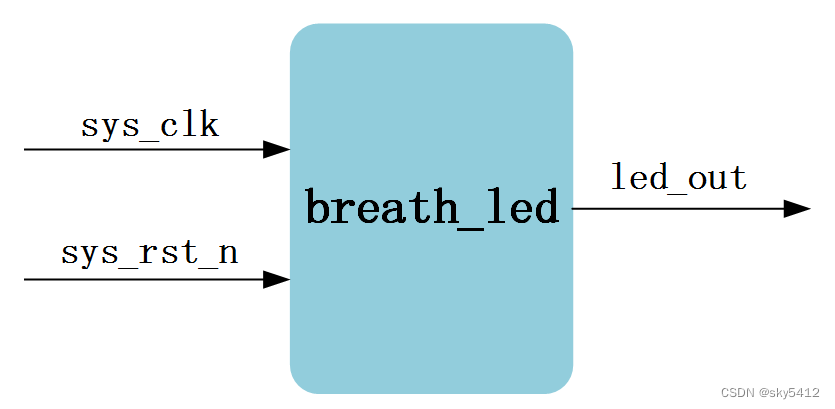

在这里插入图片描述

波形图

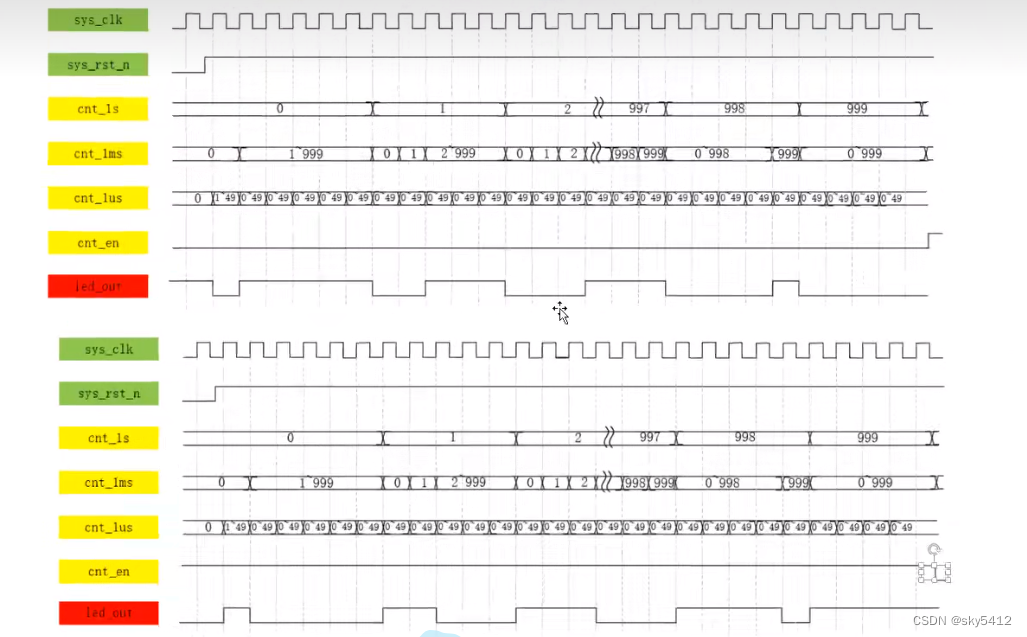

在这里插入图片描述
图中，以1s为呼吸灯的完整过程周期，将1s分为1000份，则每份为1ms，再将1ms分为1000份，则每份为1us。那么每一个时间小段就是1us，在逐渐变亮的过程中我们可以让led灯在第1个1ms的时间小段内亮0us，即全灭；第2个1ms的时间小段亮1us；第3个1ms的时间小段亮2us，……，第998个1ms的时间小段亮997us，第999个1ms的时间小段亮998us，第1000个1ms的时间小段亮999us。

使能信号为低电平，则表示为呼吸灯的第一个过程，否则为呼吸灯的第二个过程。
呼吸灯第一个过程中的低电平时刻，可以通过判断cnt_1ms <= cnt_1s来实现，第二个过程中的高电平时刻同理。

代码

module breath_led
#(
	parameter CNT_1US_MAX = 6'd49,
	parameter CNT_1MS_MAX = 10'd999,
	parameter CNT_1S_MAX = 10'd999
)
(
	input clk,reset,
	output reg led_out
);

reg[9:0]  cnt_1s;
reg[9:0]  cnt_1ms;
reg[5:0]  cnt_1us;
reg cnt_en;


always @(posedge clk or negedge reset)
	if(reset == 1'b0)
		cnt_1us <= 6'd0;
	else if(cnt_1us == CNT_1US_MAX)
		cnt_1us <= 6'd0;
	else
		cnt_1us <= cnt_1us + 6'd1;

always @(posedge clk or negedge reset)
	if(reset == 1'b0)
		cnt_1ms <= 10'd0;
	else if(cnt_1ms == CNT_1MS_MAX && cnt_1us == CNT_1US_MAX)
		cnt_1ms <= 10'd0;
	else if(cnt_1us == CNT_1US_MAX)
		cnt_1ms <= cnt_1ms + 10'd1;
	else
		cnt_1ms <= cnt_1ms;

always @(posedge clk or negedge reset)
	if(reset == 1'b0)
		cnt_1s <= 10'd0;
	else if(cnt_1s == CNT_1S_MAX && cnt_1ms == CNT_1MS_MAX && cnt_1us == CNT_1US_MAX)
		cnt_1s <= 10'd0;
	else if(cnt_1ms == CNT_1MS_MAX && cnt_1us == CNT_1US_MAX)
		cnt_1s <= cnt_1s + 10'd1;
	else
		cnt_1s <= cnt_1s;


// 使能信号
always @(posedge clk or negedge reset)
	if(reset == 1'b0)
		cnt_en <= 1'b0;
	else if(cnt_1s == CNT_1S_MAX && cnt_1ms == CNT_1MS_MAX && cnt_1us == CNT_1US_MAX)
		cnt_en <= ~cnt_en;
	else
		cnt_en <= cnt_en;


// 输出信号
always @(posedge clk or negedge reset)
	if(reset == 1'b0)
		led_out <= 1'b1;
	else if((cnt_en == 1'b0 && cnt_1ms <= cnt_1s) || (cnt_en == 1'b1 && cnt_1ms > cnt_1s))
		led_out <= 1'b0;
	else
		led_out <= 1'b1;
endmodule

仿真测试

`timescale 1 ns/ 1 ns
module breath_led_vlg_tst();

reg clk;
reg reset;
wire led_out;

breath_led
#(
	.CNT_1US_MAX(6'd4),
	.CNT_1MS_MAX(10'd9),
	.CNT_1S_MAX(10'd9)
)
i1 (
	.clk(clk),
	.led_out(led_out),
	.reset(reset)
);
initial
begin
	clk = 1'b1;
	reset <= 1'b0;
	#20
	reset <= 1'b1;
end
always #10 clk = ~clk;

endmodule
