关于Kinect SDK V2的使用要点和开发环境搭建

前言

• 记录自己在微软官网学习Kinect SDK V2的一些思考看法和一些使用这个SDK很重要的关键点；
• 本人的SDK使用以及OpenCV环境的搭建的研究背景是改进Kinect的人体骨骼数据识别算法；
• 有一些新的思考也会及时加入这篇文章中。

---

SDK中的函数返回值

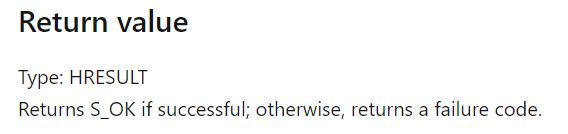

• SDK中的所有的函数返回值都是HRESULT，它是用来表示函数执行状态的，如果成功则返回 S_OK；否则，返回失败代码。
• 也就是说函数返回的并不是操作的相关对象，而是方法执行状态是否正确。
• 想对一些数值或者物体做修改，只能把数值或物体当作引用参数传入相关函数，让函数去修改它原本的值。也就是说所有的函数参数列表中都需要使用引用符号 &，这是特别重要的一点！这是一个我们使用SDK V2贯穿全过程的一个基本思想，可能和我们平时写代码的思想不一样，这一点我们需要去适应它。

• 这是一个拿到Kinect传感器指针的示例

IKinectSensor* pSensor = nullptr;
if (GetDefaultKinectSensor(&pSensor) != S_OK)
{
	cerr << "Get Sensor failed" << endl;
	return -1;
}

---

如何拿到最终的数据

• 利用函数GetDefaultKinectSensor() → IKinectSensor得到Kinect这个传感器的指针后，我们依次需要经过 Source ->Reader -> Frame三个方法才能最终拿到数据；

1. 通过IKinectSensor的成员方法，获取资料来源Frame Srouce；例如 IDepthFrameSource
2. 针对资料来源物件，利用其成员函数取得资料读取器 Frame Reader；例如 IDepthFrameReader
3. 不断通过资料读取器，去读取相应的资料 Frame；例如 IDepthFrame （需检查资料是否读取成功，若成功就对读取到的资料进行处理）

• 同时以上这些物件使用之后都及时释放资源，如

pFrameSource->Release();
pFrameSource = nullptr;

---

两种操作模式

在资料读取的架构上，SDK提供了两种操作模式，

• 事件导向 event
• 轮询 polling

---

对所有获取Kinect数据的流程进行总结

大部分对Kinect的操作都是需要通过 IKinectSenor 这个接口开始操作的，然后->Open()打开传感器，定义相应的Srouce接口 I开头令其为空指针 nullptr，用传感器get_***Source()得到Srouce，然后再用Srouce->OpenReader()得到Reader，用Reader-> AcquireLatestFrame 得到最终的数据 Frame ，有了Frame我们就可以根据API获取到对应的数据了，每个Frame都有自己的独特方法，需要看具体API进行操作。

---

Kinect中的三种坐标系及相互转换的方法

• 通过官网的C++ Reference我们可以看到在Kinect一共有三种坐标系，分别是CameraSpacePoint、DepthSpacePoint、ColorSpacePoint，其中只有CameraSpacePoint是三维坐标，剩下的都是以二维坐标存储着。

typedef struct _CameraSpacePoint {
    float X;
    float Y;
    float Z;
} CameraSpacePoint;

• 当我们需要对不同坐标转换时，SDK有提供相应的坐标转换器，这三者之间可以实现互相转换，通过Kinect传感器，我们就可以得到一个CoordinateMapper坐标转换器了。

ICoordinateMapper* pCoordinateMapper = nullptr;
if (pSensor->get_CoordinateMapper(&pCoordinateMapper) != S_OK)
{
	cout << "Can't get coordinate mapper" << endl;
	return -1;
}

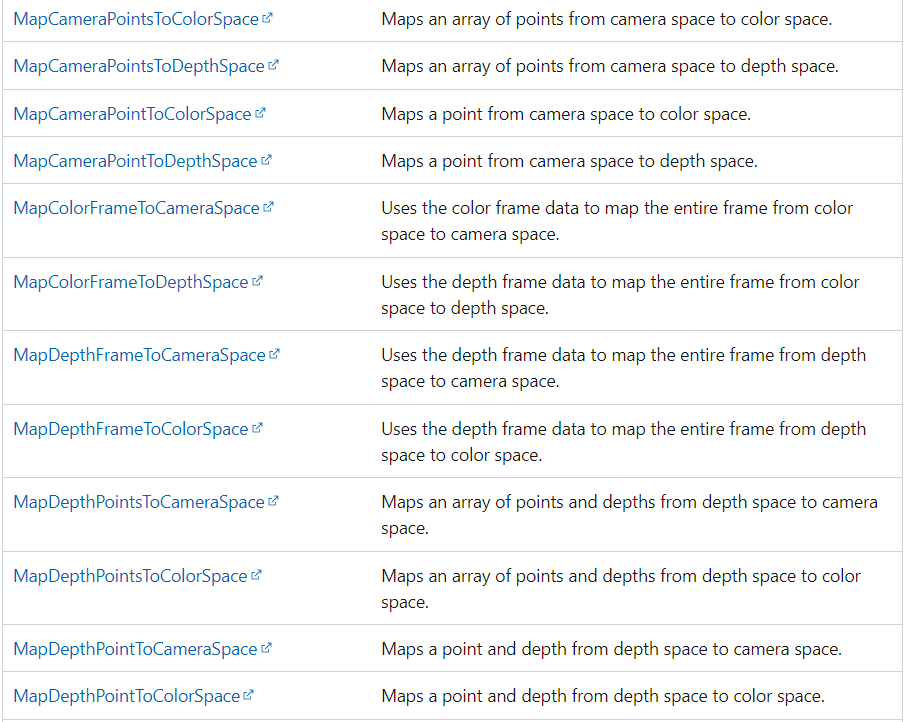

• 然后我们就可以使用其相应方法，来进行坐标转换了

---

Kinect SDK V2在Visual Studio 2019中的环境配置

在官网下载好了SDK V2之后，我们还要在具体代码中进行配置，让环境能够找到相应的库函数和头文件。这里以Visual Studio 2019为例进行环境配置.

1. 首先，新建个项目，然后在【解决方案资源管理器】中右键项目名，选择【属性】

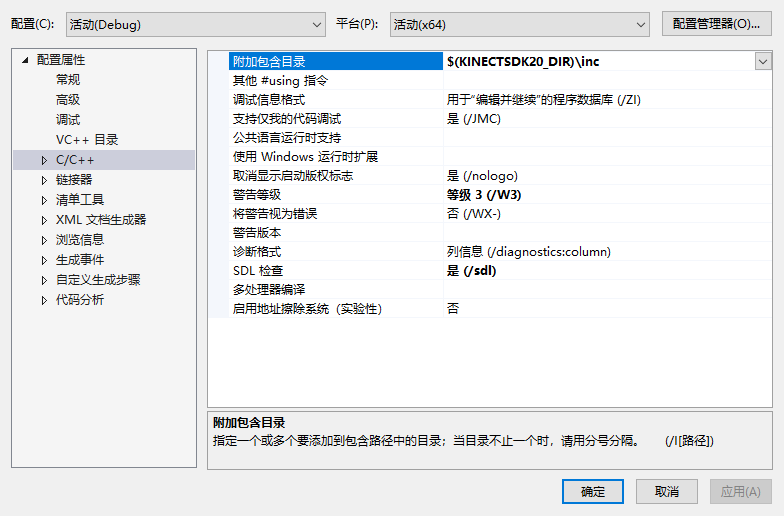

2. 在【C/C++】的【常规】里，【附加包含目录】中加入【$(KINECTSDK20_DIR)\inc】

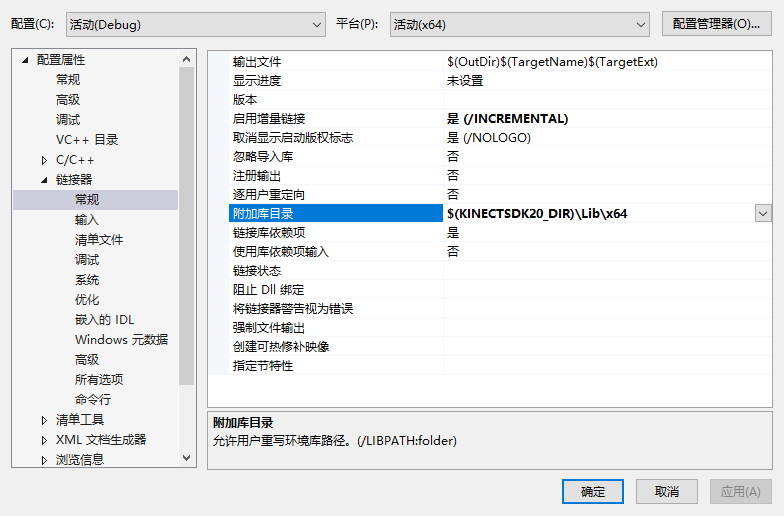

3. 在【链接器】的【常规】里，【附加库目录】中加入【$(KINECTSDK20_DIR)\Lib\x64】


4. 在【链接器】的【输入】里，【附加依赖项】中加入【kinect20.lib】


---

OpenCV在Visual Studio 2019中的环境配置

• 使用Kinect进行项目开发时，很有可能需要用到OpenCV进行一些机器视觉方面的函数处理。这边同时也记录下自己在IDE上部署OpenCV环境的配置过程。

OpenCV（全称Open Source Computer VisionLibrary）是一个开源的计算机视觉库，它可以用于实时图像处理、计算机视觉、机器学习和深度学习等应用。OpenCV最初是由英特尔公司开发，现在已经成为了一个由开源社区维护的跨平台计算机视觉库，支持各种平台（Windows、Linux、MacOS等）和编程语言（C++、Python、Java等）。

OpenCV提供了大量的图像处理和计算机视觉算法，包括图像滤波、边缘检测、形态学操作、特征检测、特征匹配、目标跟踪、人脸识别、物体识别等。它还支持图像和视频的读取、显示和保存，可以方便地与其他开源库集成，如NumPy、SciPy和Matplotlib等。

OpenCV的优点包括易于使用、高效、跨平台、支持多种编程语言、具有丰富的算法和工具库等。因此，它在计算机视觉和图像处理领域得到了广泛的应用，包括机器人技术、自动驾驶、安防监控、医学影像、工业检测等多个领域

1. 环境变量配置 ，在系统变量中将OpenCV对应的bin路径加入到【PATH】中

D:\OpenCV\opencv\build\x64\vc15\bin

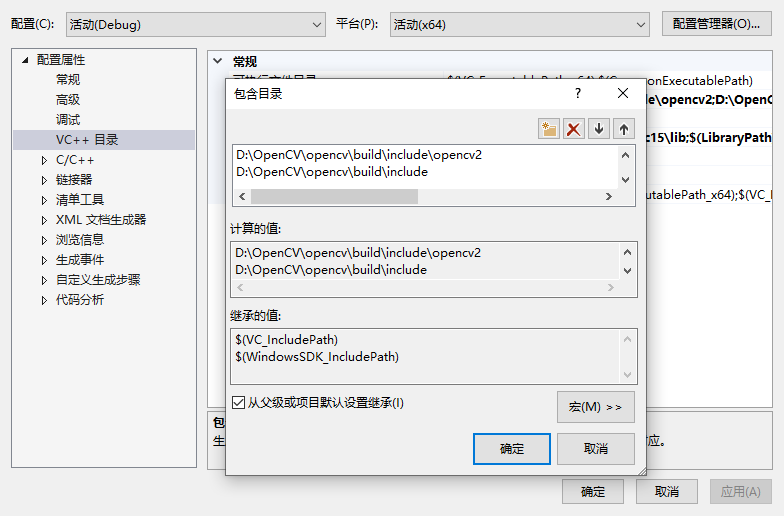

2. 右键点开项目的【属性页】，然后找到【VC++目录】，在【包含目录】中输入以下内容

D:\OpenCV\opencv\build\include\opencv2
D:\OpenCV\opencv\build\include\opencv2

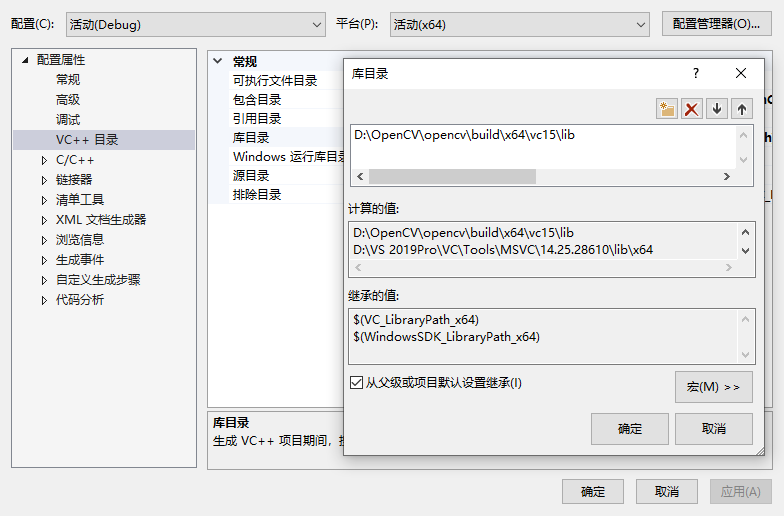

3. 添加【库目录】，输入【D:\OpenCV\opencv\build\x64\vc15\lib】

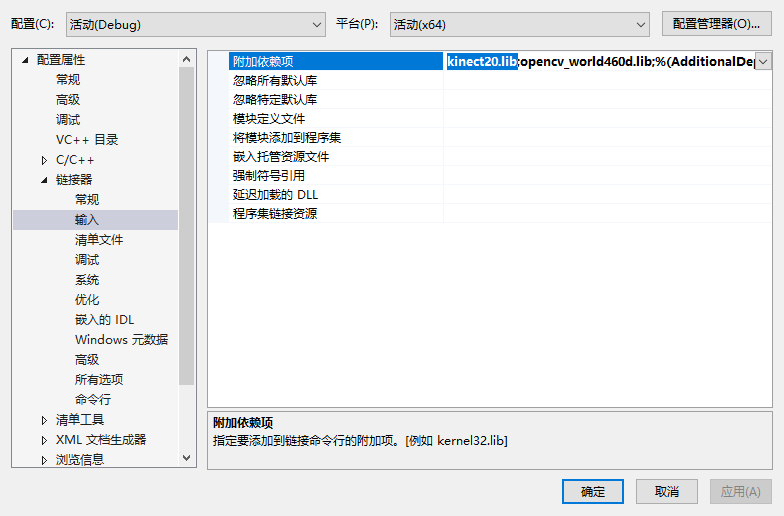

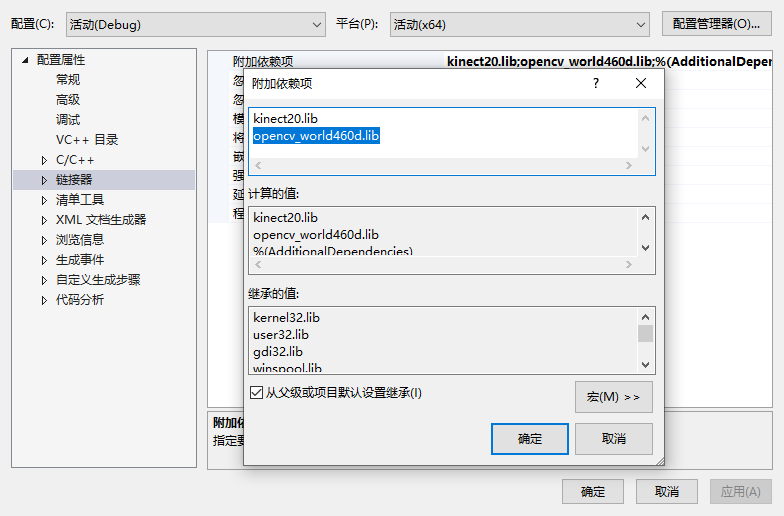

4. 在【链接器】的【常规】中，找到【附加依赖项】，输入【opencv_world460d.lib】（460是opencv相应版本号的缩写）

---

Opencv拓展模块安装opencv_contrib

在进行骨架细化的时候才发现opencv自身是没有【opencv2/ximgproc.hpp】这个头文件配置的，上网查了才发现原来还需要额外安装一个opencv_contrib，而且比安装opencv还要麻烦，还需要用到cmake对其文件进行编译。

软件下载

1. 首先在cmake官网下载最新版
2. 然后在opencv官网下载和opencv版本相符的opencv_contrib

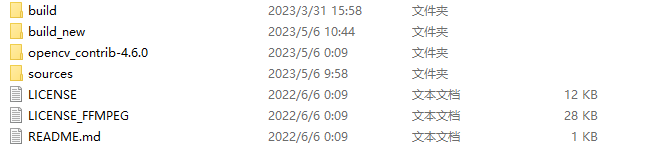

   下载完之后解压到opencv目录下就行，然后还需要在opencv目录下新建一个文件夹【bulid_new】用来存放contrib编译后的文件


文件编译

4. 打开cmake开始编译文件

• 在where is the source code中选择openCV的源代码目录：【D:\OpenCV\opencv\sources】
• 在where to build the binaries中选择编译后文件存放的目录：【D:\OpenCV\opencv\build_new】
• 然后直接点【Configure】等待一段时间后（挺久的其实）
• 在cmake搜索框中搜索OPENCV_EXTRA_MODULES_PATH，将其值选择为opencv_contrib目录中的modules目录，此时就可以看到cmake里面的红色部分消失了。
• 最后，单击【Generate】进行编译，显示“Generate down”表示编译完成。

重新生成解决方案

5. 重新生成解决方案

• 在new_build目录中找到【OpenCV.sln】，用visual2019打开，然后切换到Debug模式下
• 在解决方案中选中项目，右键选择重新生成解决方案
• 之后项目下文件夹中找到【CMakeTargets】中的【INSTALL】，然后右键选择【仅限于项目】–>【仅生成INSTALL】，此时就会发现会【build_new】文件夹下重新生成一个【install】文件夹，环境配置所需的文件均在里面。

环境配置

• 以上是我整理出的网络下载教程，但是实际环境中，安装这个要等很久，我没有耐心等，直接花钱买编译好的安装包，以上流程后续会继续补充。
