本文详细介绍了DS18B20温度传感器的使用方法，包括复位、数据传输（写入和读取）以及温度读取的过程，重点在于其半双工单总线通信的时序设计。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

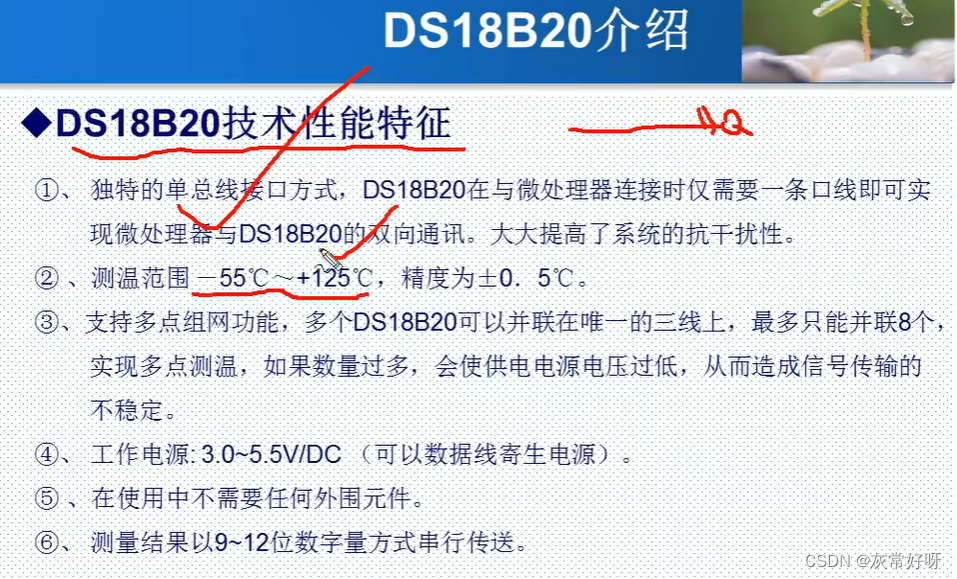

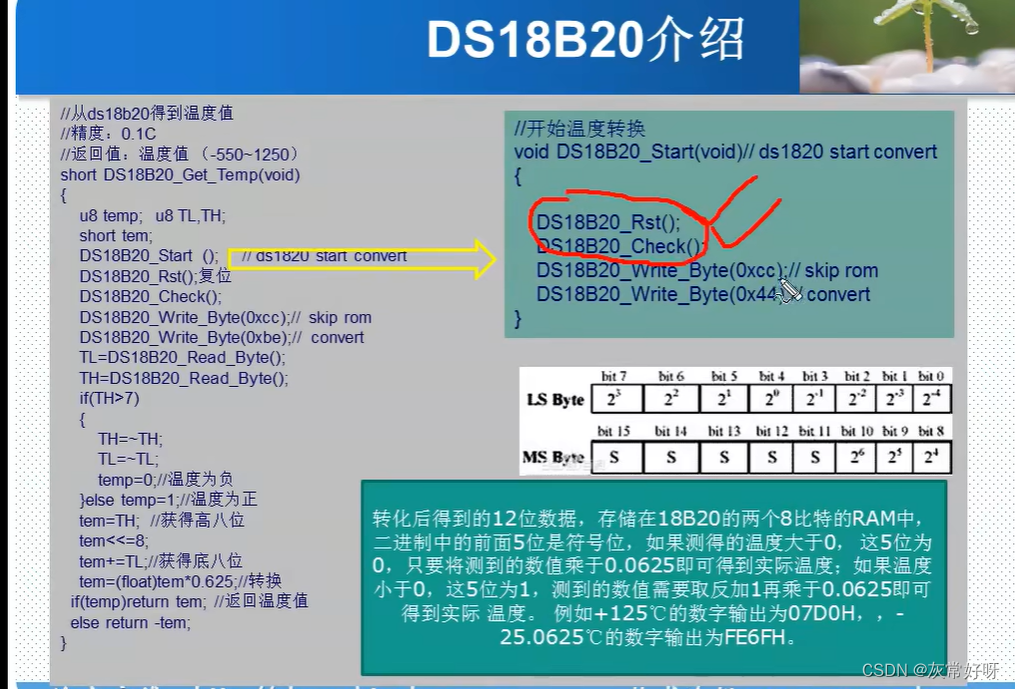

DS18B20

在这里插入图片描述

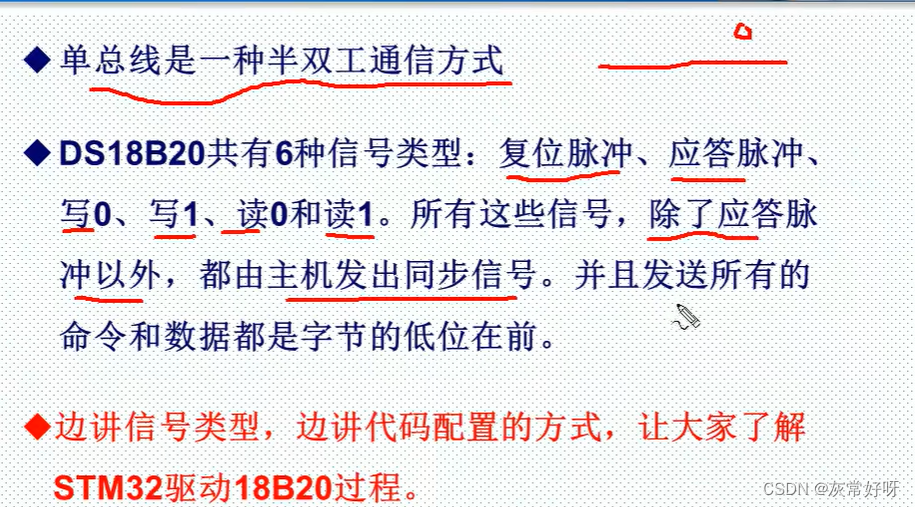

DS18B20用来测量绝对温度！！！半双工，单总线的通信方式

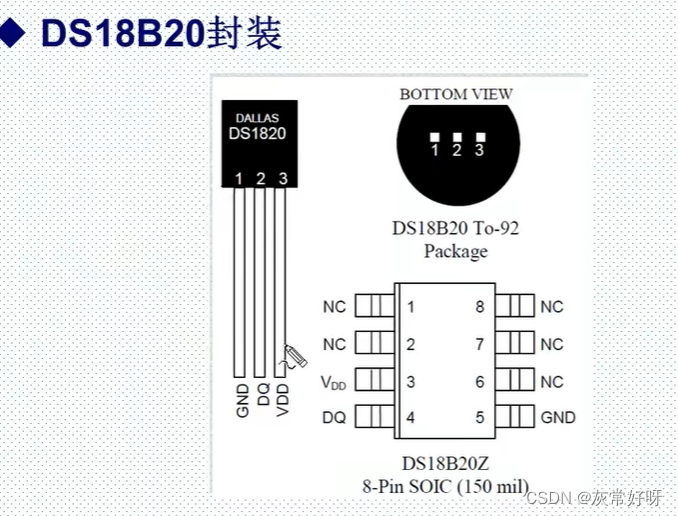

NC就是没有引用的引脚，以上是两种不同的封装方式。
在这里插入图片描述

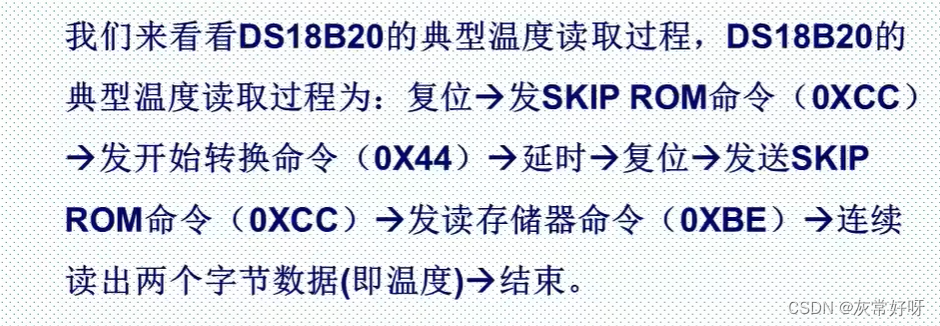

最重要的是时序部分

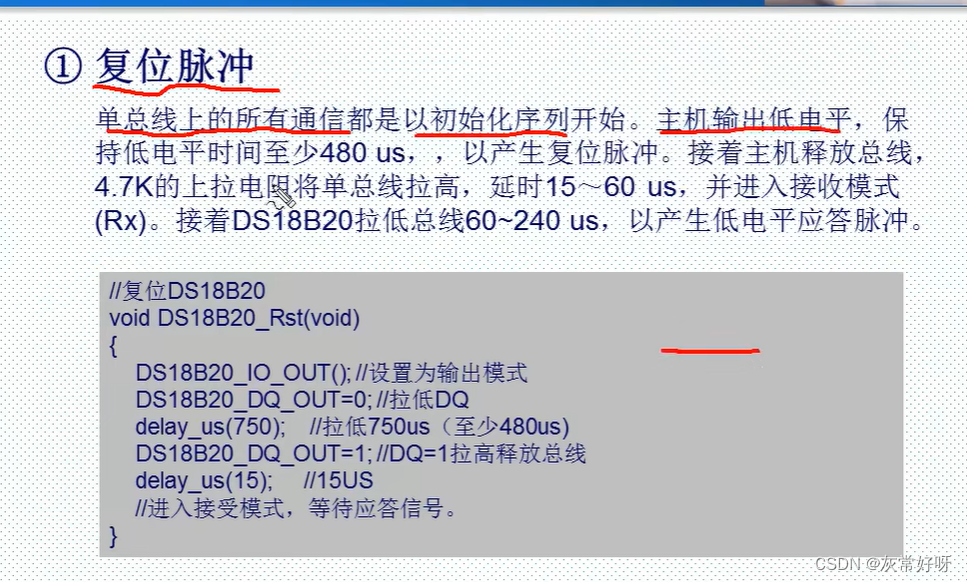

在这里插入图片描述

//复位DS18B20
void DS18B20_Rst(void)
{
	DS18B20_IO_OUT(); 	//SET PG11 OUTPUT
    DS18B20_DQ_OUT=0; 	//拉低DQ
    delay_us(750);    	//拉低750us(至少480us)
    DS18B20_DQ_OUT=1; 	//DQ=1
	delay_us(15);     	//15US
    //进入接收模式
}

//等待DS18B20的回应
//返回1:未检测到DS18B20的存在
//返回0:存在
u8 DS18B20_Check(void)
{
	u8 retry=0;
	DS18B20_IO_IN();	//SET PG11 INPUT
    while (DS18B20_DQ_IN&&retry<200)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=200)return 1;
	else retry=0;
    while (!DS18B20_DQ_IN&&retry<240)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=240)return 1;
	return 0;
}

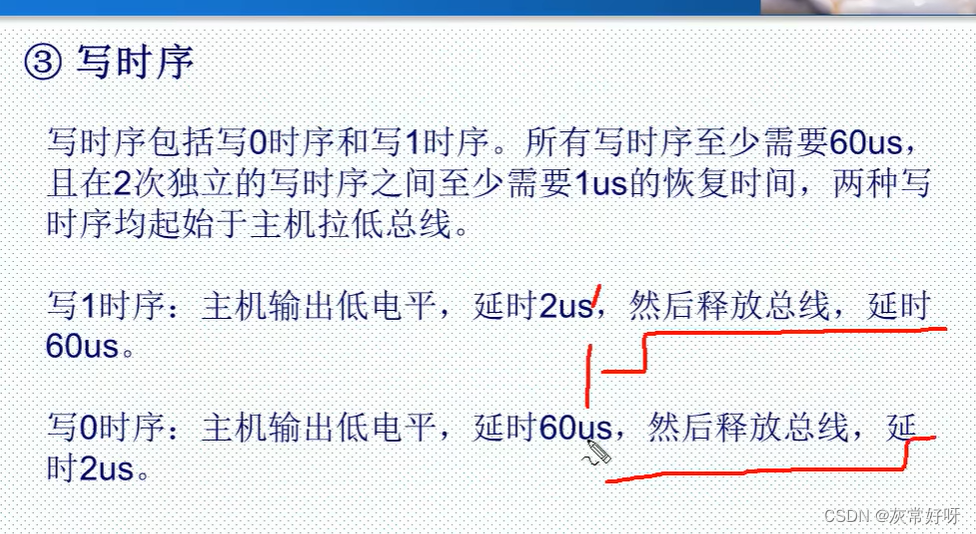

在这里插入图片描述

写时序周期基本都是62us

//写一个字节到DS18B20
//dat：要写入的字节
void DS18B20_Write_Byte(u8 dat)
 {
    u8 j;
    u8 testb;
	DS18B20_IO_OUT();	//SET PG11 OUTPUT;
    for (j=1;j<=8;j++)
	{
        testb=dat&0x01;
        dat=dat>>1;
        if (testb)
        {
            DS18B20_DQ_OUT=0;	// Write 1
            delay_us(2);
            DS18B20_DQ_OUT=1;
            delay_us(60);
        }
        else
        {
            DS18B20_DQ_OUT=0;	// Write 0
            delay_us(60);
            DS18B20_DQ_OUT=1;
            delay_us(2);
        }
    }
}

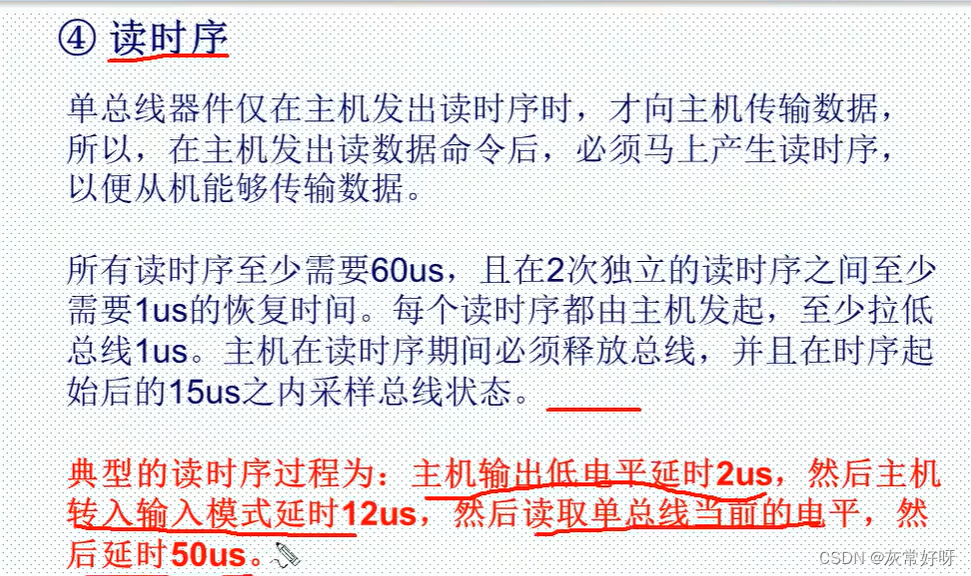

在这里插入图片描述

//从DS18B20读取一个位
//返回值：1/0
u8 DS18B20_Read_Bit(void)
{
    u8 data;
	DS18B20_IO_OUT();	//SET PG11 OUTPUT
    DS18B20_DQ_OUT=0;
	delay_us(2);
    DS18B20_DQ_OUT=1;
	DS18B20_IO_IN();	//SET PG11 INPUT
	delay_us(12);
	if(DS18B20_DQ_IN)data=1;
    else data=0;
    delay_us(50);
    return data;
}

//从DS18B20读取一个字节
//返回值：读到的数据
u8 DS18B20_Read_Byte(void)
{
    u8 i,j,dat;
    dat=0;
	for (i=1;i<=8;i++)
	{
        j=DS18B20_Read_Bit();
        dat=(j<<7)|(dat>>1);
    }
    return dat;
}
