Linux环境下移植LittleVGL

Linux环境下移植LittleVGL

LittleVGL是一个开源图形库，提供创建嵌入式GUI的各种元素。由于它是使用标准C语言所写，其具有精美的视觉效果和低内存占用，可以很轻松的移植到嵌入式设备上。

本篇笔记分享基于framebuffer的LittleVGL的移植使用。

准备工作

LVGL官方提供了基于Linux frame buffer的移植工程：lv_port_linux_frame_buffer

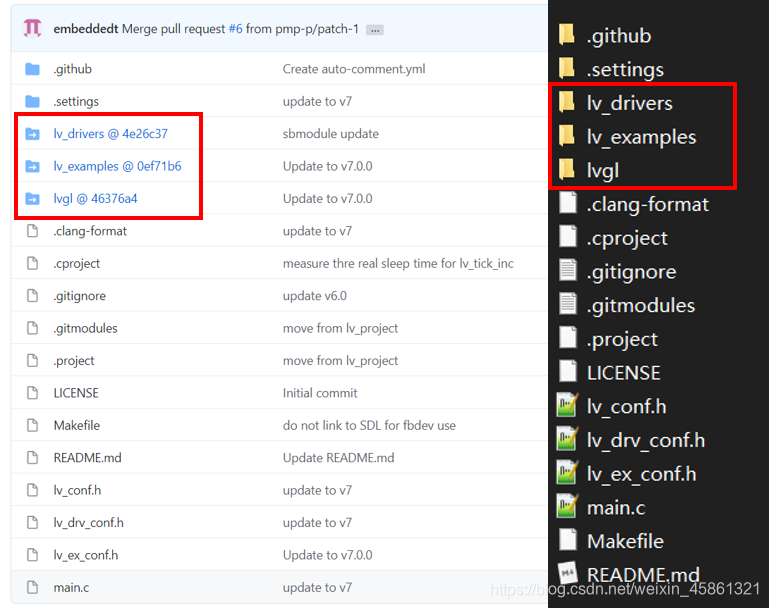

此工程还关联其他仓库，若是clone时下图红框圈起来的文件夹中无文件，须下载相关资源放入这三个文件夹中。

地址：

• lv_drivers

• lv_examples

• lvgl

将相关资源放入这三个文件夹后。使用打开shell使用make编译此工程，无错误且生成名为的demo二进制文件表示工程构建成功，使用make clean清理工程。

修改工程

1.修改Makefile

因为我们的程序在ARM板子上运行，所以需要修改Makefile。

#
# Makefile
#
# CC ?= gcc
CROSS_COMPILE = arm-linux-gnueabihf-
CC = $(CROSS_COMPILE)gcc

2.修改lv_conf.h文件

修改分辨率

LV_HOR_RES_MAX和LV_VER_RES_MAX宏表示实际屏幕大小，笔者屏幕为1024x600。

/* Maximal horizontal and vertical resolution to support by the library.*/
#define LV_HOR_RES_MAX          (1024)
#define LV_VER_RES_MAX          (600)

修改颜色深度

LV_COLOR_DEPTH宏表示单位像素点使用位数大小，笔者配置为RGB565，故16位。

/* Color depth:
 * - 1:  1 byte per pixel
 * - 8:  RGB233
 * - 16: RGB565
 * - 32: ARGB8888
 */
#define LV_COLOR_DEPTH     16

3.修改lv_drv_conf.h文件

使能fb设备

默认使能fb0。

/*-----------------------------------------
 *  Linux frame buffer device (/dev/fbx)
 *-----------------------------------------*/
#ifndef USE_FBDEV
#  define USE_FBDEV           1
#endif

#if USE_FBDEV
#  define FBDEV_PATH          "/dev/fb0"
#endif

使能输入设备

将USE_EVDEV宏置1，使能输入设备。EVDEV_NAME宏代表输入事件，不一定是event0，笔者的是event2。可以使用cat命令来测试一下你板子的触摸屏输入对应的是哪一个event：

在板子shell中输入cat /dev/input/event2，此时触摸一下屏幕，则终端会有乱码信息输出，则说明当前板子的触摸输入对应的就是这个event。

/*-------------------------------------------------
 * Mouse or touchpad as evdev interface (for Linux based systems)
 *------------------------------------------------*/
#ifndef USE_EVDEV
#  define USE_EVDEV           1
#endif

#if USE_EVDEV
#  define EVDEV_NAME   "/dev/input/event2"
#  define EVDEV_SWAP_AXES         0

4.修改main.c文件

添加输入初始化

• 添加头文件

#include "lv_drivers/indev/evdev.h"

• 初始化并注册输入设备

在lv_disp_drv_register(&disp_drv);注册显示设备后添加如下代码。

evdev_init();
static lv_indev_drv_t indev_drv;
lv_indev_drv_init(&indev_drv);
indev_drv.type = LV_INDEV_TYPE_POINTER;
indev_drv.read_cb = evdev_read;
lv_indev_drv_register(&indev_drv);

添加心跳

在while(1)里添加lv_tick_inc调用。

/*Handle LitlevGL tasks (tickless mode)*/
while(1) {
    lv_tick_inc(5);
    lv_task_handler();
    usleep(5000);
}

移植到这里就可以测试了，但这只是最基本的移植，有些demo需要使能lv_conf.h文件里的一些配置，否则编译会报错，根据编译报错信息修改相关配置项即可。

运行测试

使用make编译工程，将demo上传到板子运行。

演示视频
