RV32IM指令集说明

RV32I指令集说明

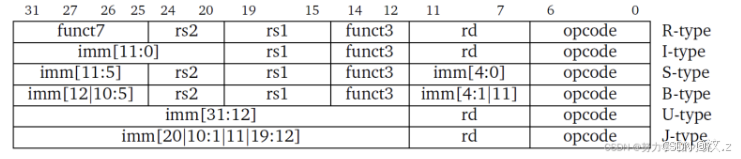

指令类型大体结构说明：

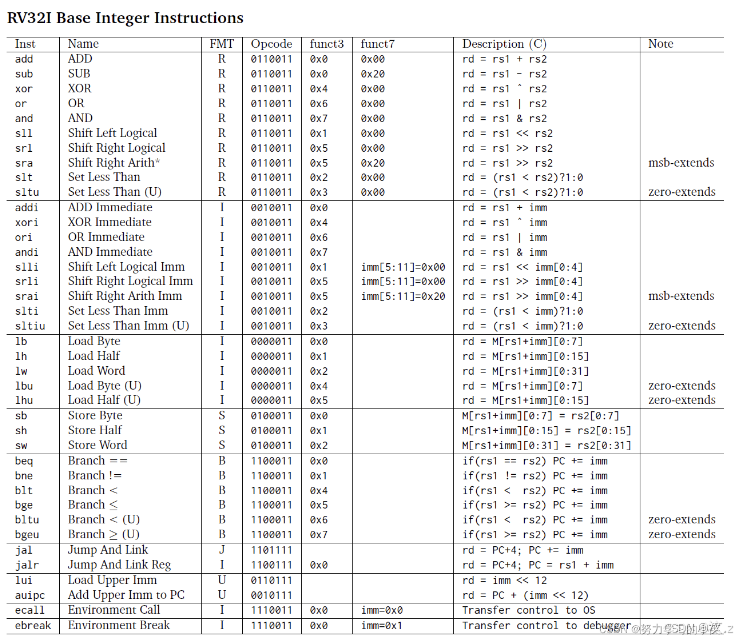

整体指令集简要说明：

• 仅load、store指令可以访问内存，其它的操作都是在cpu内部完成；
  //确认load的相关指令的高位扩展情况
  //进行符号位扩展后输出；

R型指令集

R型指令集主要完成两寄存器操作后得到的结果又存放到寄存器中。

ADD

该指令完成rs1与rs2寄存器的加法，并将结果存放到rd中；注意该指令不考虑溢出情况。若计算结果超出32位，仅取低位？
答：是的，不考虑溢出，仅取低位。

SUB

该指令完成rs1与rs2寄存器的减法，并将结果存放到rd中；注意该指令不考虑溢出情况。若rs1值小于rs2值，向前借位？

XOR

该指令完成rs1与rs2的异或，并将结果存放到rd中；（rd=rs1^rs2）

OR

rd = rs1 | rs2;注意是按位或。

AND

rd = rs1 & rs2;注意是按位与。

SLL(Shift Left Logical)

rd = rs1 << rs2;
使用rs2的低5位作为移位数值，移位后空出来的位置补0；

SRL(shift Right Logical)

rd = rs1 >> rs2;
使用rs2
