逻辑架构解析

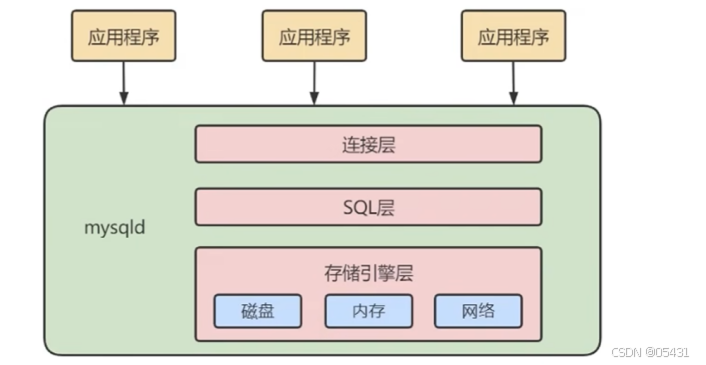

服务器处理客户端请求

Mysql是典型的C/S架构，即Client/Server架构，服务器端程序使用mysqlId.( mysqld是SQL后台程序(即MySQL服务器)要想使用客户端程序，该程序必须运行，因为客户端通过连接服务器来访问数据)
客户端和服务器进行通信：客户端进行向服务器进程发送一段文本（SQL语句），服务器进程处理后在向客户端进程发送一段文本（处理结果）

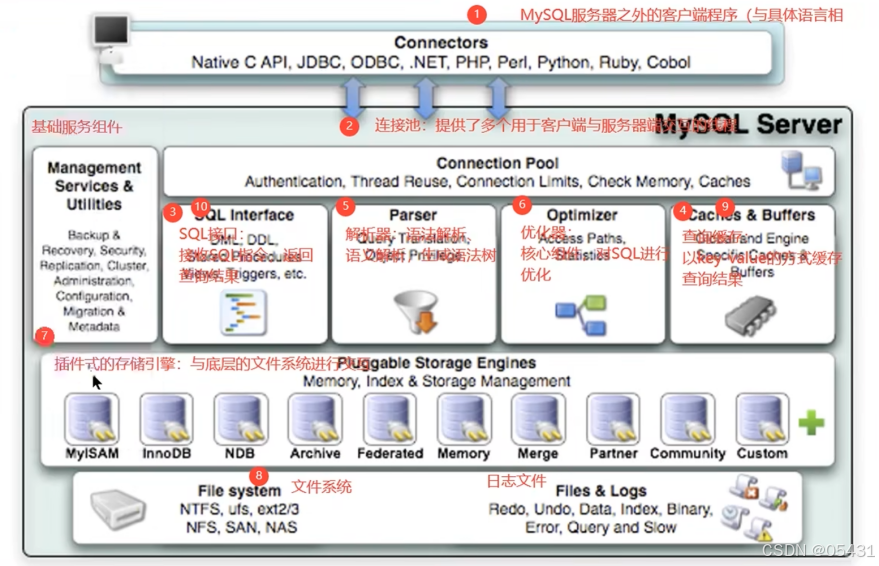

Connectors

Connectonrs指的是不同语言中与SQL的交互。MySQL首先是一个网络程序，在TCP之上定义了自己的应用层协议。所以要使用MySQL，我们可以编写代码和MySQL Server建立TCP连接，之后按照其定义好的协议进行交互。或者比较方便的方法是调用SDK，比如Native C API、JDBC、PHP等各语言MySQL Connector，或者通过ODBC。但通过SDK来访问MySQL本质上还是在TCP连接上通过MySQL协议和MySQL进行交互。

连接层

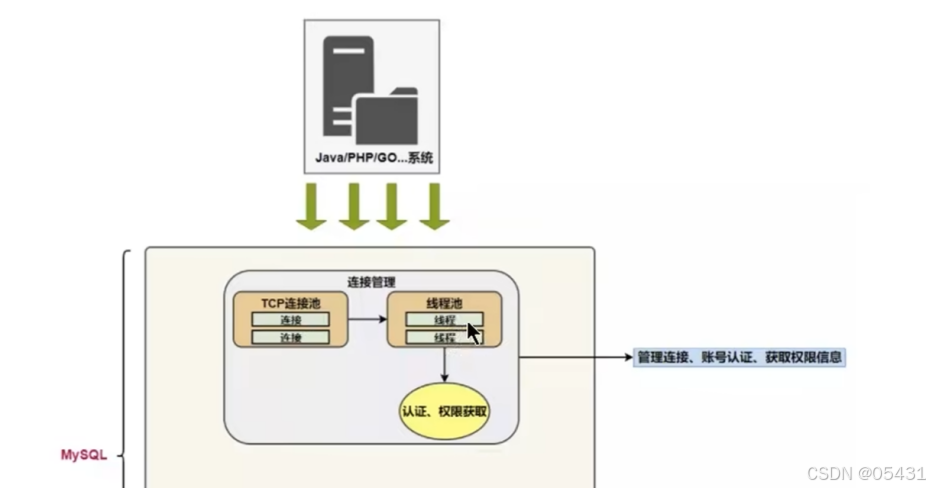

系统(客户端)访问 MySQL服务器前，做的第一件事就是建立 TCP 连接。
经过三次握手建立连接成功后，MySQL服务器对 TCP 传输过来的账号密码做身份认证、、权限获取。用户名或密码不对，会收到一个Access denied for user错误，客户端程序结束执行用户名密码认证通过，会从权限表查出账号拥有的权限与连接关联，之后的权限判断逻辑，都将依赖于此时读到的权限

接着我们来思考一个问题

一个系统只会和MySQL服务器建立一个连接吗?只能有一个系统和MySQL服务器建立连接吗?当然不是，多个系统都可以和MySQL服务器建立连接，每个系统建立的连接肯定不止一个。所以，为了解决TCF无限创建与TCP频繁创建销毁带来的资源耗尽、性能下降问题。MySQL服务器里有专门的 TCP连接池限制连接数采用长连接模式复用TCP连接，来解决上述问题
服务层
1. 第二层架构主要完成大多数的核心服务功能，如SQL接口，并完成缓存的査询，SQL的分析和优化及部分内置函数的执行。所有跨存储引擎的功能也在这一层实现，如过程、函数等。
2. 在该层，服务器会解析査询并创建相应的内部解析树，并对其完成相应的优化:如确定查询表的顺序，是否利用索引等，最后生成相应的执行操作。
3. 如果是SELECT语句，服务器还会查询内部的缓存。如果缓存空间足够大，这样在解决大量读操作的环境中能够很好的提升系统的性能。
SOL Interface: SQL接口
1. 接收用户的SOL命令，并目返回用户需要查询的结果。比如SELECT.FROM就是调用SOLInterface。MySQL支持DML(数据操作语言)、DDL(数据定义语言)、存储过程、视图、触发器、自定义函数等多种SQL语言接口
Parser: 解析器
1. 在解析器中对 SQL语句进行语法分析、语义分析。将SQL语句分解成数据结构，并将这个结构传递到后续步骤，以后SOL语句的传递和处理就是基于这个结构的。如果在分解构成中遇到错误，那么就说明这个SQL语句是不合理的。
2. 在SQL命令传递到解析器的时候会被解析器验证和解析，并为其创建语法树，并根据数据字典丰富查询语法树，会验证该客户端是否具有执行该查询的权限。创建好语法树后，MySQL还会对SQI查询进行语法上的优化，进行查询重写。
Optimizer: 查询优化器
1. SQL语句在语法解析之后、查询之前会使用査询优化器确定 SQL语句的执行路径，生成一个执行计划。这个执行计划表明应该使用哪些索引进行査询(全表检索还是使用索引检索)，表之间的连接顺序如何，最后会按照执行计划中的步骤调用存储引擎提供的方法来真正的执行查询，并将查询结果返回给用户。
2. 它使用“ 选取-投影-连接”策略进行查询。例如:。
SELECT id,name FROM student WHERE gender ='女':

这个SELECT查询先根据WHERE语句进行选取，而不是将表全部查询出来以后再进行gender过滤。这个SELECT查询先根据id和name进行属性投影，而不是将属性全部取出以后再进行过滤，将这两个查询条件连接起来生成最终查询结果。

Caches & Buffers:查询缓存组件
1. MySQL内部维持着一些cache和Buffer，比如Query Cache用来缓存一条SELECT语句的执行结果，如果能够在其中找到对应的查询结果，那么就不必再进行查询解析、优化和执行的整个过程了，直接将结果反馈给客户端。
2. 这个缓存机制是由一系列小缓存组成的。比如表缓存，记录缓存，key缓存，权限缓存等。
3. 这个查询缓存可以在不同客户端之间共享，
4. 从MySOL5.7.20开始，不推荐使用查询缓存，并在MySQL8.8中删除，
小故事:（缓存命中率低）

如果我问你9+8x16-3x2x17的值是多少，你可能会用计算器去算一下，最终结果35。如果再问你一遍9+8×16-3×2×17的值是多少，你还用再傻呵呵的再算一遍吗？我们刚刚已经算过了，直接说答案就好了。

引擎层
1. 和其它数据库相比，MySQL有点与众不同，它的架构可以在多种不同场景中应用并发挥良好作用，主要体现在存储引擎的架构上，插件式的存储引擎架构将査询处理和其它的系统任务以及数据的存储提取相分离。这种架构可以根据业务的需求和实际需要选择合适的存储引擎。同时开源的 MySQL 还允许开发人员设置自己的存储引擎。
2. 这种高效的模块化架构为那些希望专门针对特定应用程序需求(例如数据仓库、事务处理或高可用性情况)的人提供了巨大的好处，同时享受使用一组独立于任何接口和服务的优势存储引擎。
3. 插件式存储引擎层(Storage Engines)，真正的负责了MySQL中数据的存储和提取，对物理服务器级别维护的底层数据执行操作，服务器通过API与存储引擎进行通信。不同的存储引擎具有的功能不同，这样我们可以根据自己的实际需要进行选取。

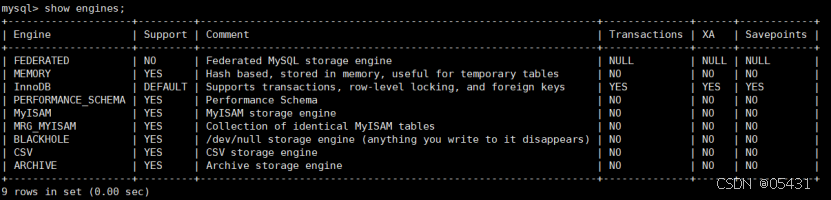

MySQL 8.0.25默认支持的存储引擎如下:

存储层

所有的数据，数据库、表的定义，表的每一行的内容，索引，都是存在文件系统上，以文件的方式存在的，并完成与存储引擎的交互。当然有些存储引擎比如InnoDB，也支持不使用文件系统直接管理裸设备，但现代文件系统的实现使得这样做没有必要了。在文件系统之下，可以使用本地磁盘，可以使用DAS、NAS、SAN等各种存储系统。
