【电源模块】LM2596 DCDC降压模块设计

LM2596 150kHz 3A DCDC降压稳压器

AD工程如下，可以直接使用 链接: https://pan.baidu.com/s/1tr3qr7cCzLLNm2voIA-WvA 提取码：3eks

一、特性

• 3.3V、 5V、 12V 和可调输出版本
• 可调输出电压范围： 1.2V 至 37V， 在各种线路和负载条件下的最高电压容差为 ±4%
• 采用 TO-220 和 TO-263 封装
• 输出负载电流为 3A
• 输入电压范围高达 40V
• 只需要四个外部元件，出色的线路和负载调节规格
• 150kHz 固定频率内部振荡器
• TTL 关断功能
• 高效率
• 使用现成的标准电感器
• 热关断和电流限制保护

LM2596 系列稳压器是为降压开关稳压器提供所有有效功能的单片集成电路， 能够驱动 3A 的负载， 并且拥有出色的线路和负载调节性能。

这些器件可提供 3.3V、5V、 12V 固定输出电压和可调节输出电压版本。

这类稳压器不仅需要很少的外部元件， 而且简单易用，还具有内部频率补偿和固定频率振荡器。
LM2596 系列在 150kHz 的开关频率下运行， 因此采用的滤波器组件比更低频率的开关稳压器所需的组件尺寸更小。

二、电路原理图

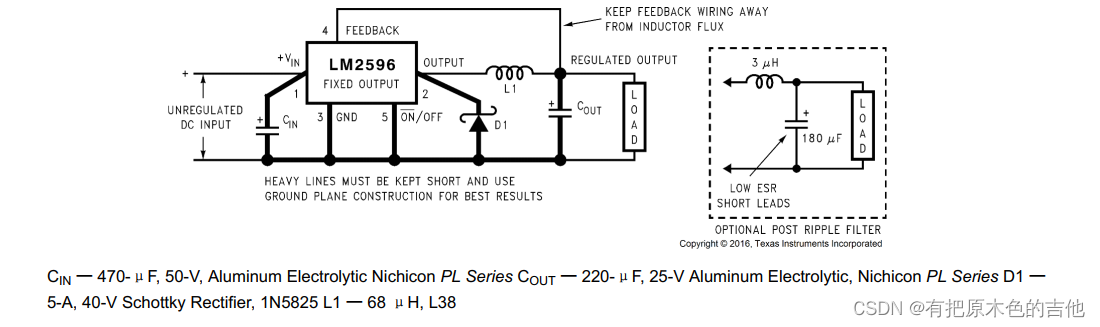

2-1 提供 3.3V、5V、 12V 固定输出电压版本

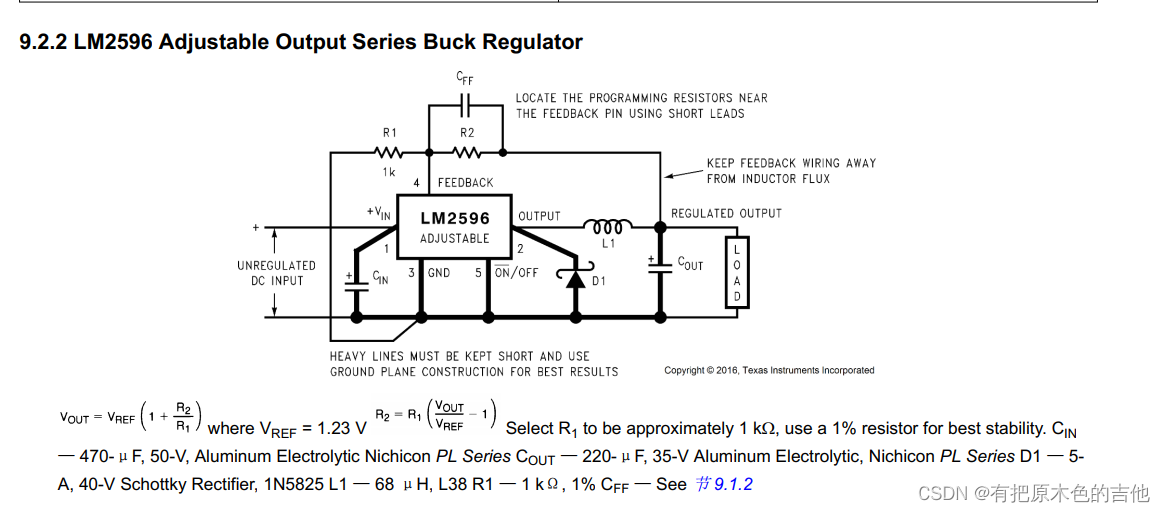

2-2 提供可调节输出电压版本

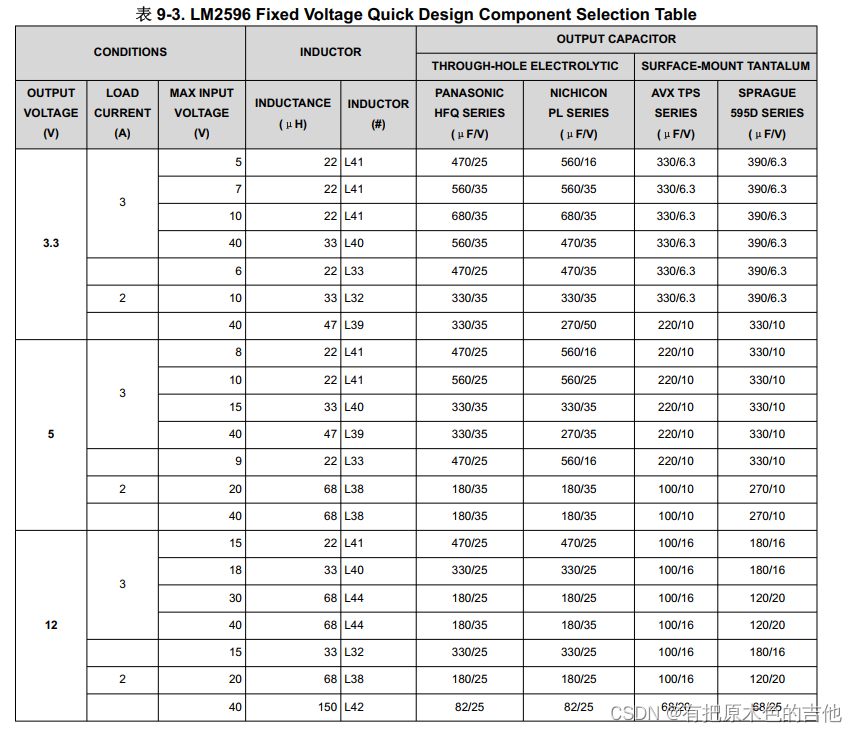

2-3 不同负载和输入电压时，电容电感推荐取值

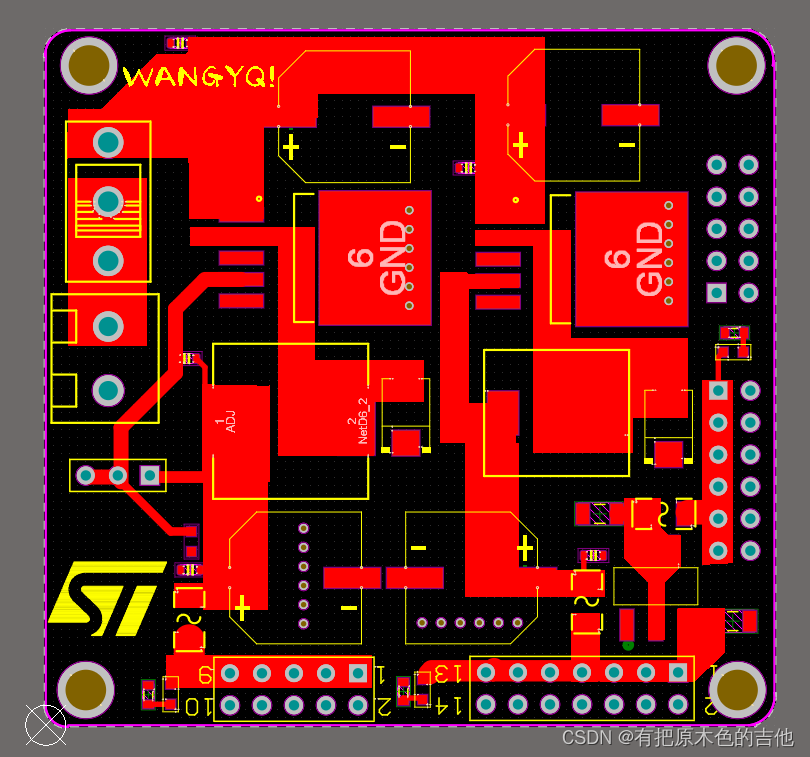

三、AD设计

工程如下，可以直接使用

链接: https://pan.baidu.com/s/1tr3qr7cCzLLNm2voIA-WvA
提取码：3eks
