Keil STM32查看堆栈使用量及调用链.htm文件

htm 静态调用图文件

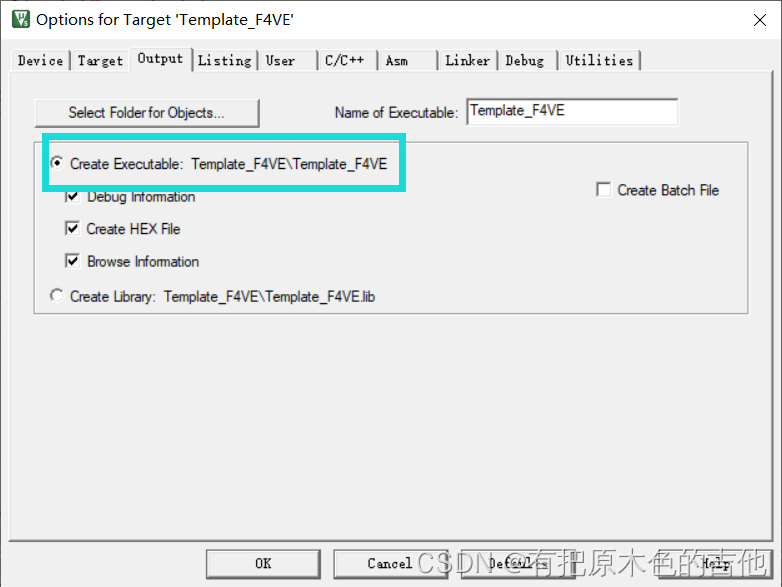

Keil编译成功之后在Output 目录下。

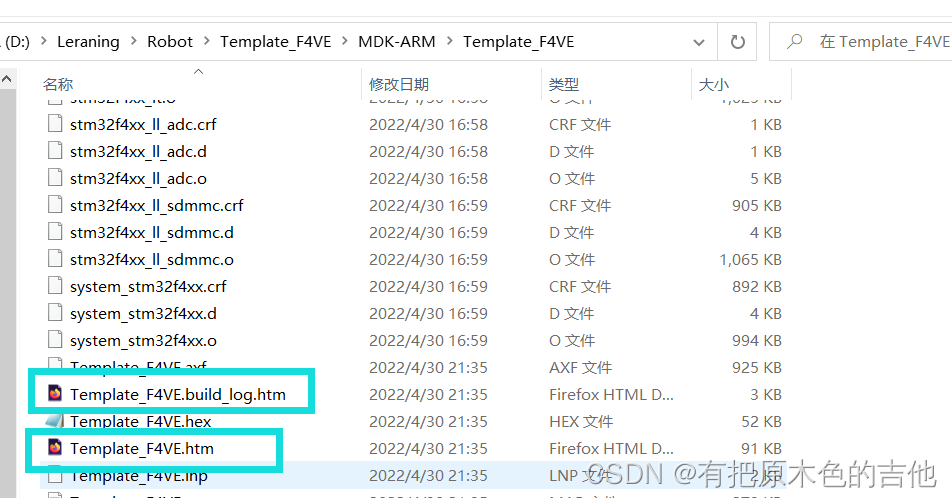

**有一个以工程文件命名的后缀为 .bulid_log.htm 及 .htm 文件 如”Template_F4VE.bulid_log.htm”及”Template_F4VE.htm”，使用浏览器打开。其中 *.build_log.htm 是工程的构建过程日志，而 *.htm 是链接器生成的静态调用图文件。

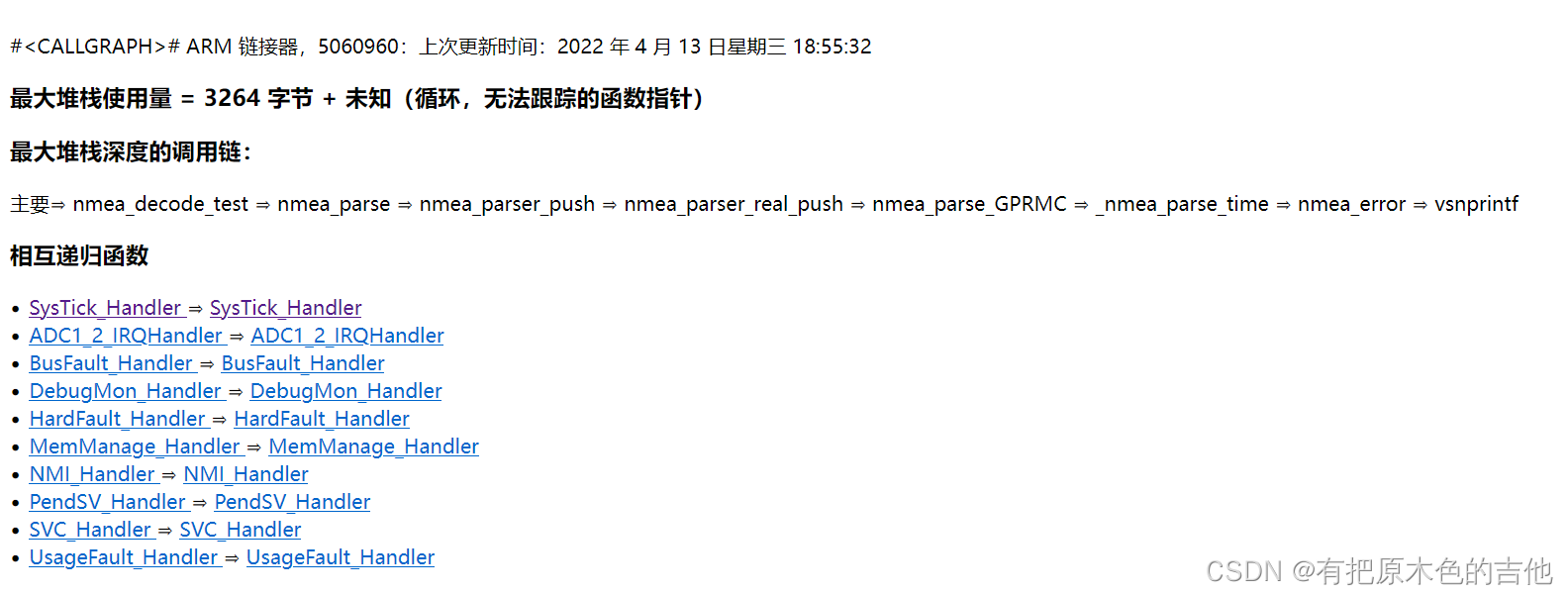

在静态调用图文件中包含了整个工程各种函数之间互相调用的关系图，而且它还给出了静态占用最深的栈空间数量以及它对应的调用关系链。

该文件说明了：
一、工程静态栈空间最大占用 3264 字节 (Maximum Stack Usage = 3264 bytes + Unknown(Cycles, Untraceable Function Pointers)；
二、工程最大的堆栈的调用链，这个占用最深的静态调用“main ⇒ nmea_decode_test ⇒ nmea_parse ⇒ nmea_parser_push ⇒ nmea_parser_real_push ⇒ nmea_parse_GPRMC ⇒ _nmea_p
