DAP_LINK下载器固件编译下载过程

DAP_LINK下载器固件编译下载过程

1、daplink的介绍

可以参考下面这篇博文
链接: 打造属于你自己的STM32下载器调试器-DAPLink

官方源码可以从 github 仓库下载，官方一直在维护和更新，下载地址如下：https://github.com/ARMmbed/DAPLink.下载后，将文件解压，记住文件路径不要包含中文字符。
本文主要介绍自己在烧录固件是遇到的问题

2、程序编译-环境配置

之后我会上传编译成功的hex文件
在下载工程完毕之后，会出现下面的工程
其中这个和你所使用的的daplink处理mcu有关。这里我使用我使用的是stm32f103xb_bl和stm32f103xb_stm32f103rb_if。

2-1 stm32f103xb_bl工程

这个是BootLoad 程序，就是支持固件下载所必须的，后期需要使用拖动下载的方法下载daplink的固件。是需要通过另一个下载器烧写的。同时运行的固件，可以通过直接烧录好的 Bootload 进行更新。打开工程。
在编译的过程中，需要配置虚拟环境，至于如何在keil中配置环境，这个大家都不太一样。这个我在去研究研究。

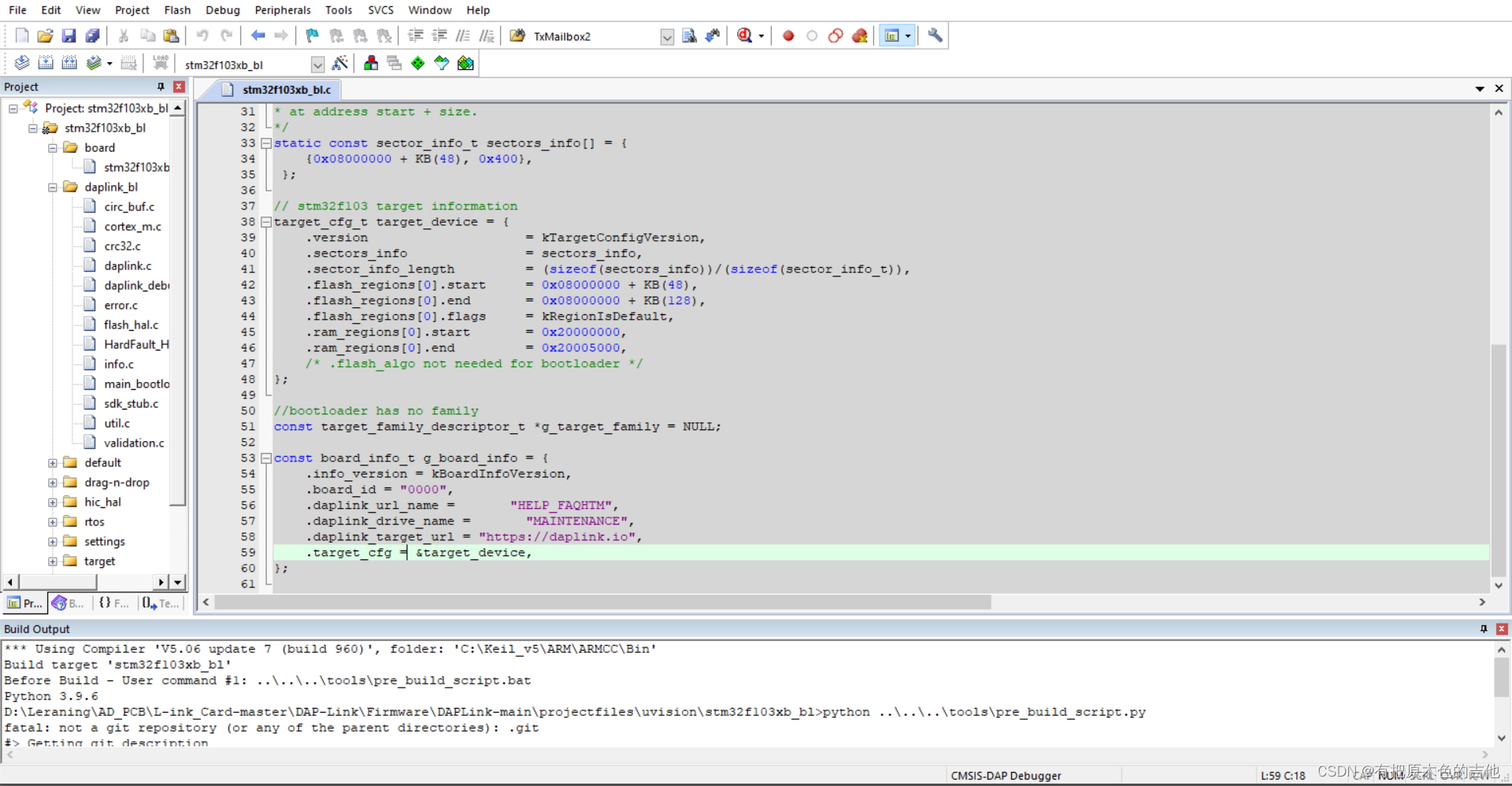

编译成功之后生成hex文件，

2-2 stm32f103xb_stm32f103rb_if工程

是因为我使用的是stm32f103c8t6，这款mcu与stm32f103cbt6为同型号单片机，具体的硬件资源都是一样的中容量mcu，区别不同是，stm32f103c8t6的内部flash为64kb，xb为128kb。
但是经过实际测试，c8t6完全可以使用，不存在flash不够用的情况
打开对应工程，编译得到hex文件。

3、固件下载

3-1 脱机下载stm32f103xb_bl.hex

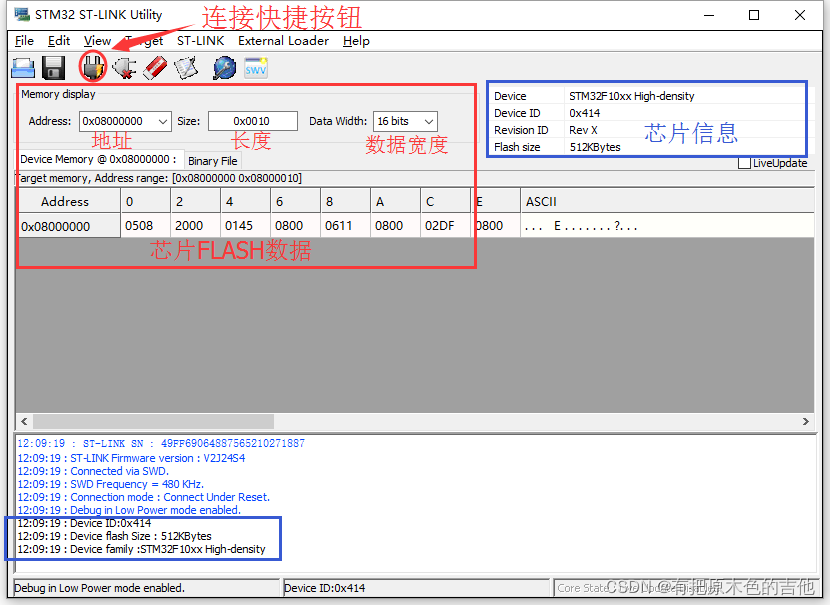

首先下载BootLoader程序，可以采用在线下载，这里介绍脱机下载的方法，用STM32 ST-LINK Utility下载程序。具体的过程参考链接: STM32 ST-LINK Utility介绍、下载、安装、使用方法.
将stm32f103xb_bl.hex文件下载到单片机中

3-2 rst重启得到U盘

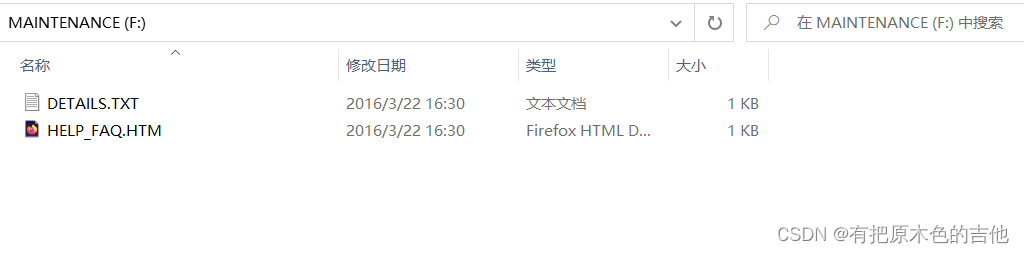

下载完成后， 将烧录完 BL 的下载器的“RST” 端口短接到 GND 后重新上电插入电脑 USB，此时电脑会枚举出一个 U 盘， 如图。

3-3 拖动下载固件

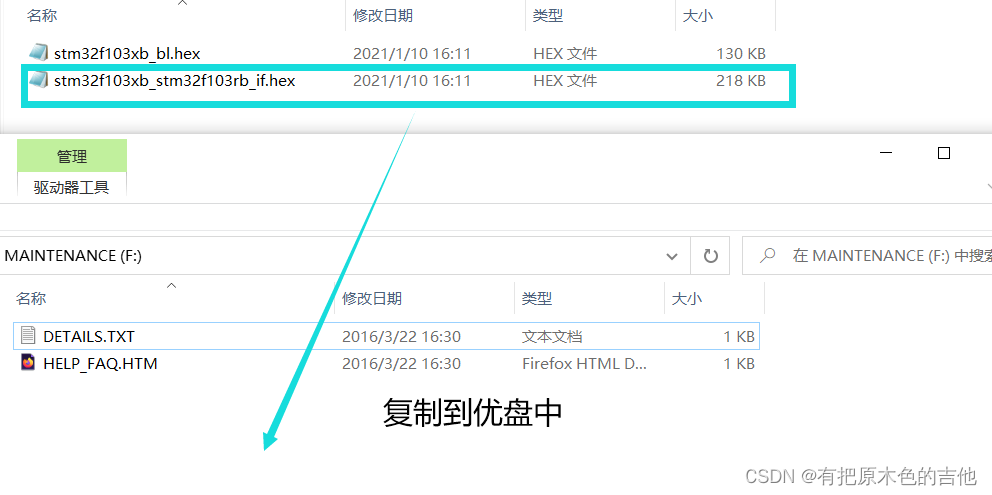

去掉 RST 到 gnd 的跳线， 把上图标记的固件 hex 文件复制粘贴或者拖入识别出的 U 盘里。

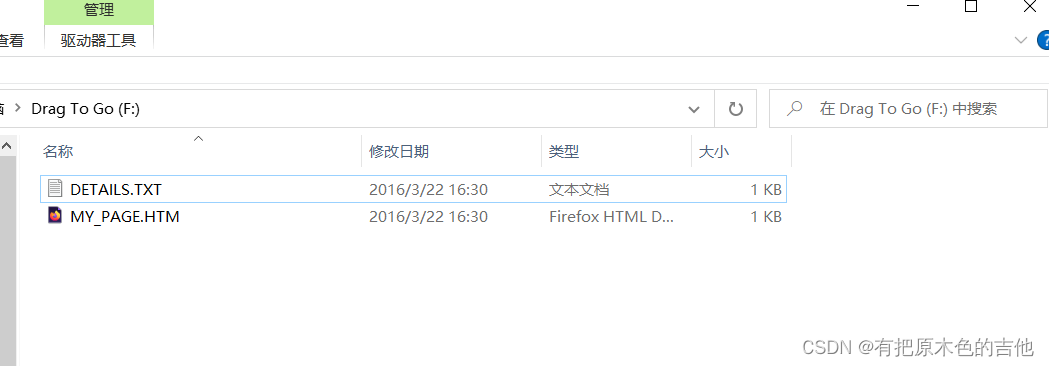

完成后会下载器自动重启。 此时电脑就会重新识别出来一个优盘，名字与之前的不一样。此时这个优盘就支持拖动想单片机下载程序。

4、keil 实践

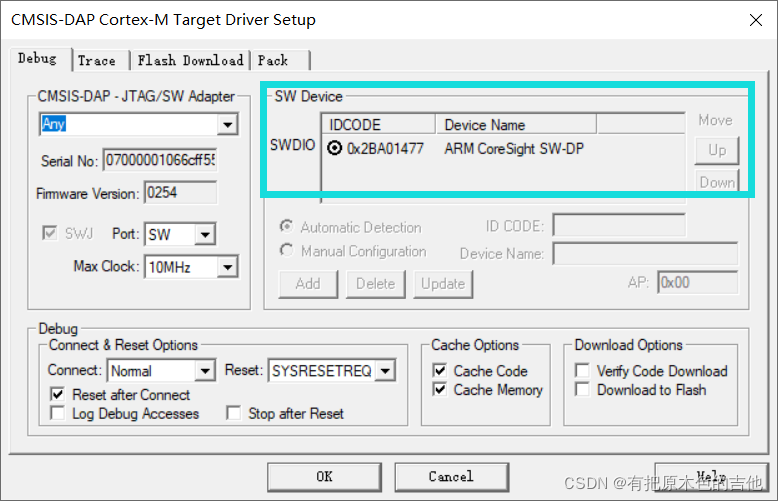

连接单片机，在keil的debug串口会显示对应的芯片，这时候点击下载即可。

5、总结

工程所烧录的hex文件，以及工程我已经上传资料DAP-link固件代码，基于stm32f103c8t6muc，可以直接下载烧录。感谢大家支持。
