一.基本知识点
2.7 差分放大电路
1.基本介绍:差分(差动)放大电路,简称差放,基本特点是放大差模信号、抑制共模信号(抑制零点漂移或温度漂移)。
2.零点漂移现象(也称温度漂移现象):△Vi=0,△Vo≠0
3.零点漂移现象产生原因:
(1)温度变化
(2)直流电源波动
(3)元器件老化。
其中晶体管的特性对温度敏感是主要原因。
4.克服温漂的方法
(1)引入直流负反馈(例:分压式负反馈偏置);
(2)使用温度补偿电路(如:热敏电阻等,或恒温槽);
(3)差分放大电路
2.7.1 差动放大器的组成

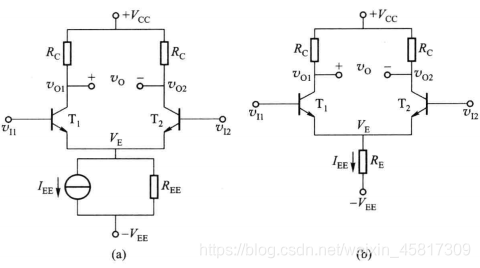

1.电路基本组成:
以成倍的原件数量构成对称结构–获得抑制温漂、抑制共模信号、放大差模信号的目的

2.抑制温漂原理:
电路两侧完全对称,当vi1=vi2时,v<

本文深入探讨了差分放大电路的原理与应用,包括零点漂移现象、差动放大器的组成、抑制温漂原理及差模信号与共模信号的处理。详细介绍了双电源长尾式差放和恒流源射极偏置式差放的特点,并分析了差分放大电路的直流传输特性和小信号分析方法。
