YOLO的网络结构（一）

其网络结构能分为三部分。
第一部分：图片的输入
第二部分：基础网络。作者原文使用的是 Darkjnet-53 without FC layer。
第三部分：yolo v3的三个分支。y1（13x13x255）,y2（26x26x255）,y3(52x52x255)。

Y1从上面结点获取。是最高层的，最抽象的特征。适合比较大的目标检测；
Y2是在Y1的基础上做一个上采样+一个低层的一个特征进行连接（concat）。
适合中等的目标检测；
Y3是在Y2的基础上做一个上采样+一个更低层的一个特征进行连接（concat）。适合小 目标的检测。

三个尺度的输出皆是奇数，使得网格会有个中心位置。

通道数255：{[80(coco数据集共有80类)+[X+Y+W+H+Confiderce]}×3(anchor) = 255

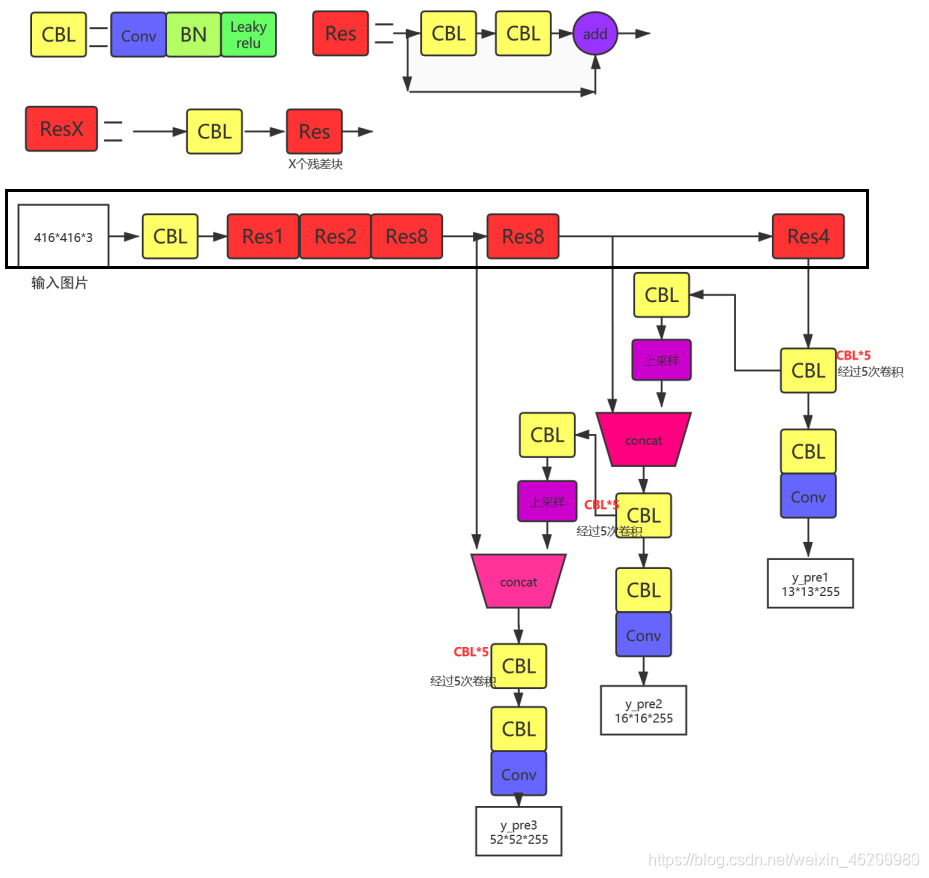

在这里插入图片描述

CBL为卷积块：由conv2d，Batch Normalization，Leaky relu 这三个网络层组成。
Res为残差块：包含两个卷积块和一个add层，add层只是将相同维度的张量进行相加。
ResX为多个残差块,X代表残差块的个数。
上采样；将特征图的宽和高变成原来的两倍，通道数不变。
Concat张量拼接：相同宽和
