实例081 渐变颜色的进度条(MFC对话框)

本文仅供学习交流，严禁用于商业用途，如本文涉及侵权请及时联系本人将于及时删除

目录

1.实例内容

2.技术要点

3.实现过程

4.实例结果

5.示例拓展

1.实例内容

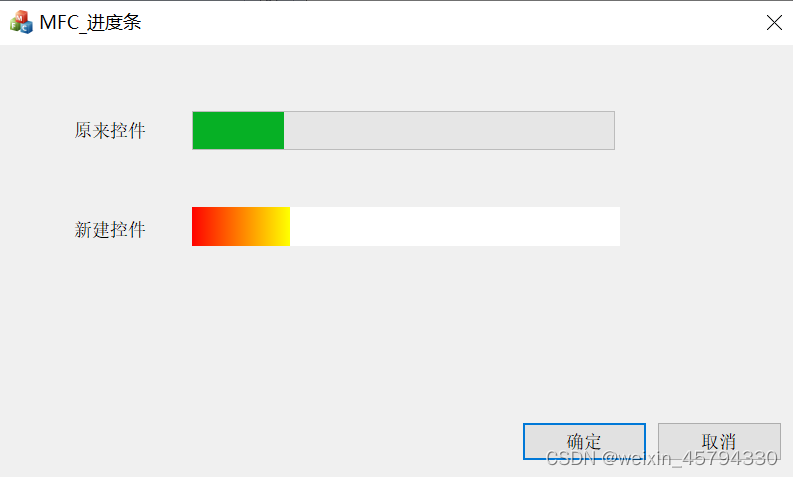

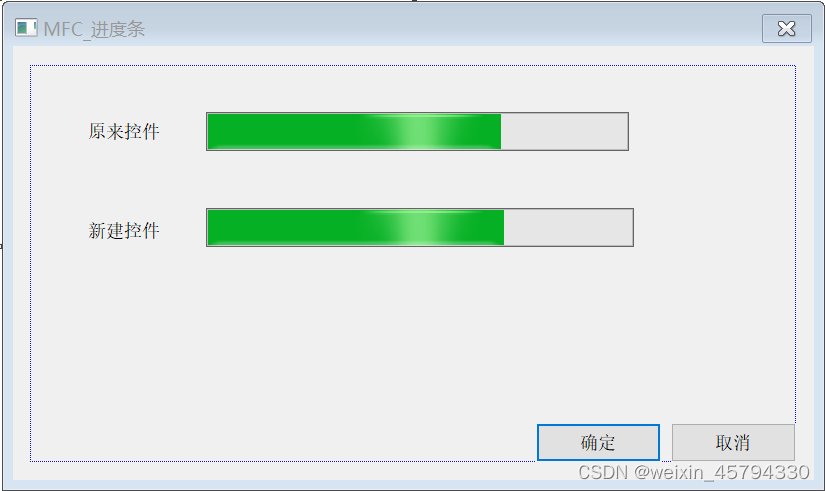

       在使用进度条时，除了用文字显示进度以外，也可以通过渐变色来显示。本实例实现了一个渐变颜色的进度条(一个原进度条做对比)，实例运行结果如图所示。

2.技术要点

CProgressCtrl类控件

       进度条(Progress Bar)是一个向用户显示较长操作过程进度的控件，它由一个矩形窗口组成，随着操作的进行而逐渐被填充。

2.1进展条的风格

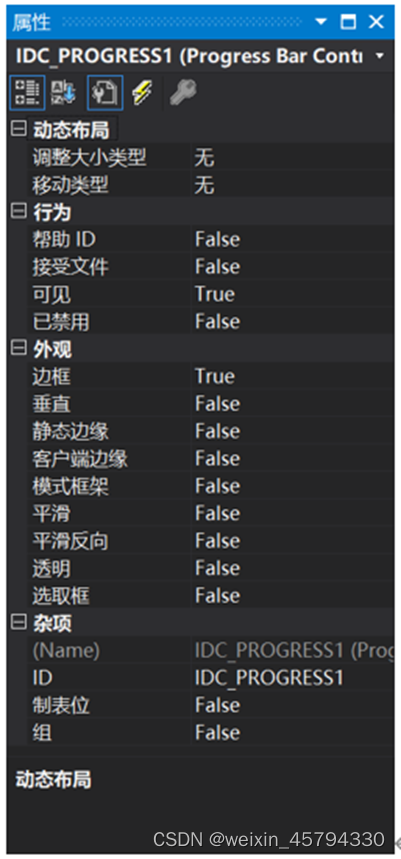

       打开进展条的属性对话框，如图所示，可以看到它的风格属性并不是很多。其中，“边框”（Border）用来指定进展条是否有边框，“垂直”（Vertical）用来指定进展条是水平还是垂直的，不选中该属性，表示进展条从左到右水平显示。“平滑”（Smooth）表示平滑地填充进展条，若不选中则表示将用块来填充。

2.2进展条的基本操作

(1) 设置进度条的范围

SetRange():用来设置进度条的范围。其函数原型为：

void SetRange(int nLower，int nUpper)；
其中，参数nLow和nUpper分别指定了进度条范围的最小和最大值。

(2) 设置进度条的当前进度

SetPos():用来设置进度条的当前进度。其函数原型为：

int SetPos(int nPos)；
函数的返回值为进度条的前一个进度。

(3) 使进度条增加一个步长

StepIt():使进度增加一个步长。其函数原型为：

int StepIt()；
其中，步长值是由SetStep函数设置的，缺省的步长值是10。函数的返回值为进度条的前一个进度。

(4) 设置进度条的步长值。

SetStep():用来设置进度条的步长值。其函数原型为：

int SetStep(int nStep)；
其中，参数nStep为要设置的新步长值。函数的返回值为原来的步长值。

(5) 使进度条前进给定值。

OffsetPos():使进度条前进给定值。其函数原型为：

int OffsetPos(int nStep)；
其中，参数nStep为前进的步长值。

2.3进度条渐变

     在进度条控件中显示渐变色比较简单，只需要在进度条控件的OnPaint方法中使用循环控制颜色，然后使用FillRect填充区域就可以了。FillRect方法用指定的画刷填充区域，语法如下：

void FillRect(LPCRECT lpRect,CBrush* pBrush);
参数说明：

● lpRect：指向RECT结构的指针，包含被填充的矩形的逻辑坐标，可以为该参数传递CRect对象。

● pBrush：标识填充矩形的画刷。

3.实现过程

（1）新建一个基于对话框的应用程序。

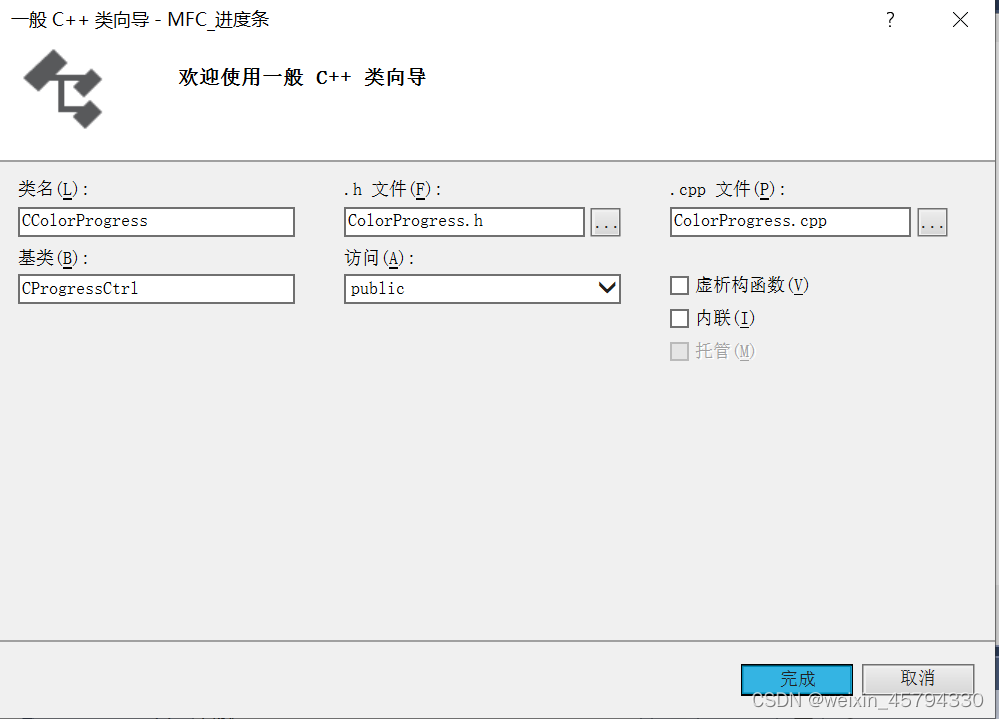

（2）从CProgressCtrl类派生一个子类CColorProgress。(在项目文件头文件处右击菜单添加类)

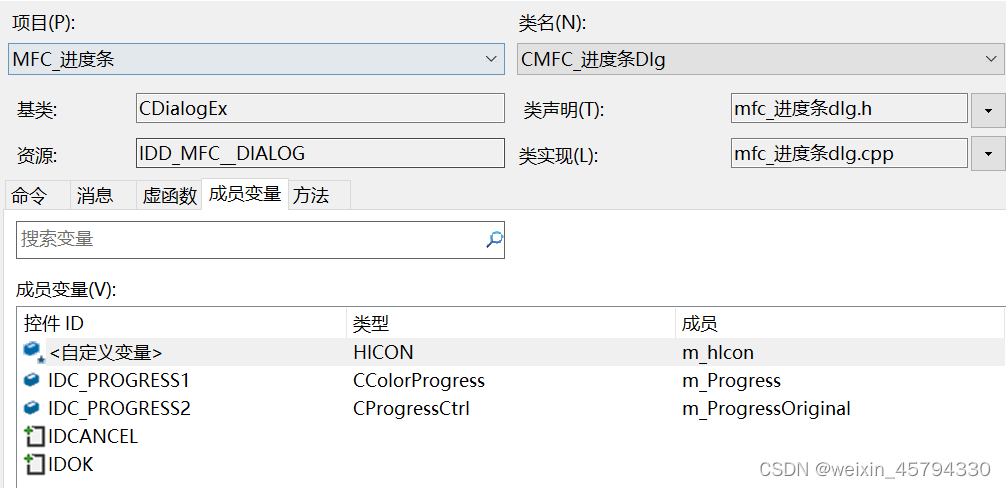

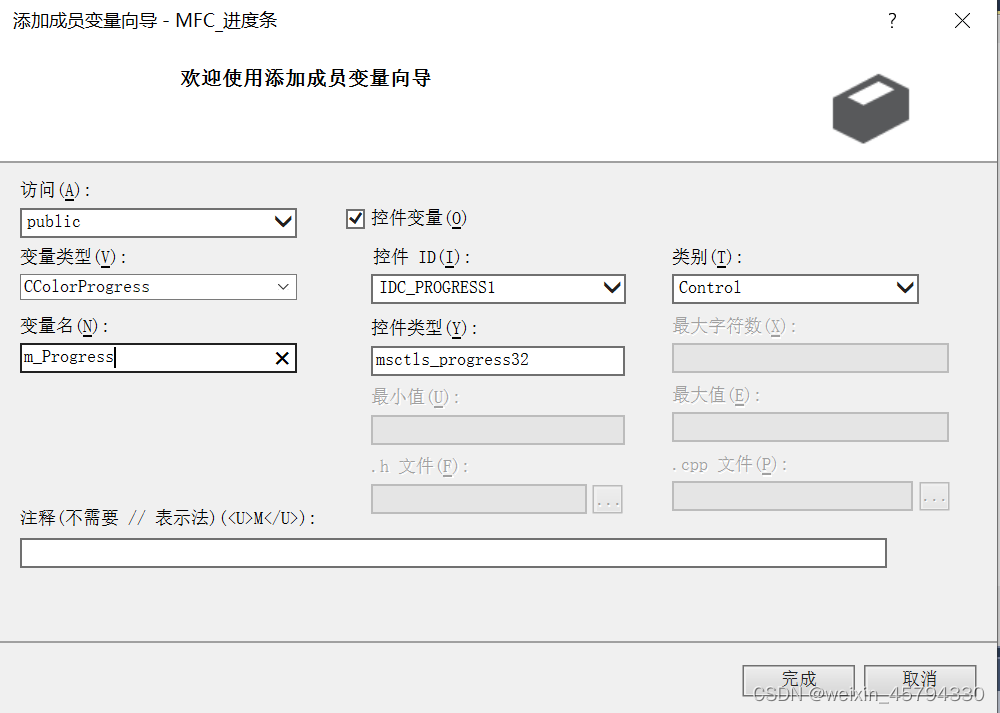

（3）向对话框中添加一个进度条控件，设置控件的Border和Smooth属性，关联变量m_Progress，其类型为CColorProgress。（注意在dlg.cpp文件中引用相应头文件#include "ColorProgress.h"）一个新进度条控件，设置控件的Border和Smooth属性，关联变量m_ProgressOriginal，其类型为CProgressCtrl。

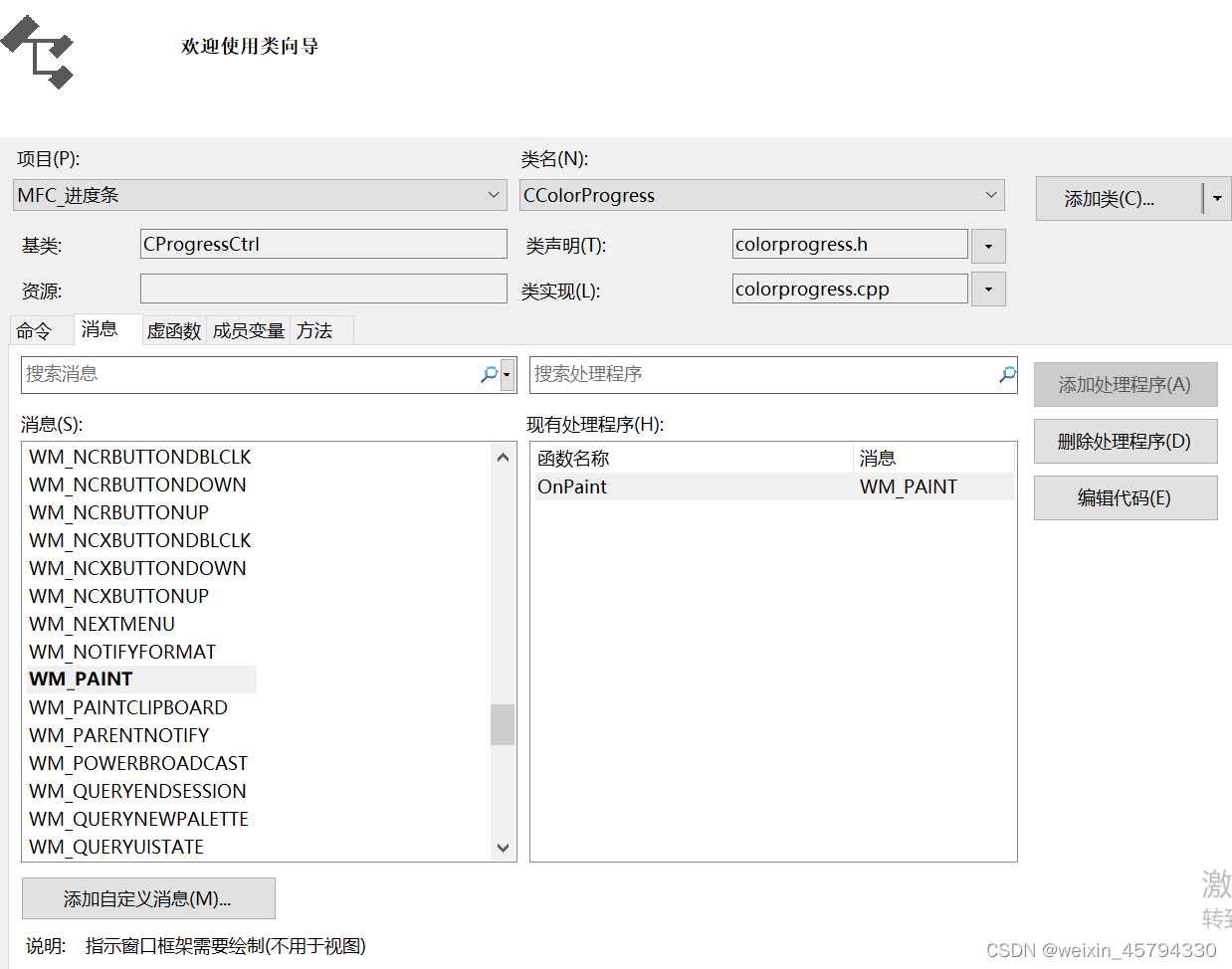

（4）处理进度条的WM_PAINT消息，在其消息处理函数中绘制进度条的文本和当前进度。代码如下：

void CColorProgress::OnPaint()
{
	// CPaintDC dc(this); // device context for painting
	// TODO:  在此处添加消息处理程序代码
	// 不为绘图消息调用 CProgressCtrl::OnPaint()

	PAINTSTRUCT ps;
	CDC*pDC = BeginPaint(&ps);                                //开始绘制
	int nPos = GetPos();                                       //获取当前进度条的位置
	CRect clientRC;
	GetClientRect(clientRC);                                //获取客户区域
	pDC->SetBkMode(TRANSPARENT);                            //将设备上下文的背景模式设置为透明
	int nMin, nMax;
	GetRange(nMin, nMax);                                    //获取进度条的显示范围
	//获取单位刻度
	double dFraction = (double)clientRC.Width() / (nMax - nMin);
	int nLeft = nPos*dFraction;                                //计算左边距
	CRect leftRC = clientRC;
	leftRC.right = nLeft;
	CRect rightRC = clientRC;
	rightRC.left = nLeft;
	//以渐变色填充区域
	for (int m = 255; m>0; m--)
	{
		int x, y;
		x = leftRC.Width() * m / 255;
		pDC->FillRect(CRect(0, 0, x, leftRC.Height()), &CBrush(RGB(255, m, 0)));
	}
	pDC->FillRect(rightRC, &CBrush(RGB(255, 255, 255)));         //使用白色标识剩余的部分
	ReleaseDC(pDC);                                           //释放设备上下文
	EndPaint(&ps);                                            //结束窗口绘制
}

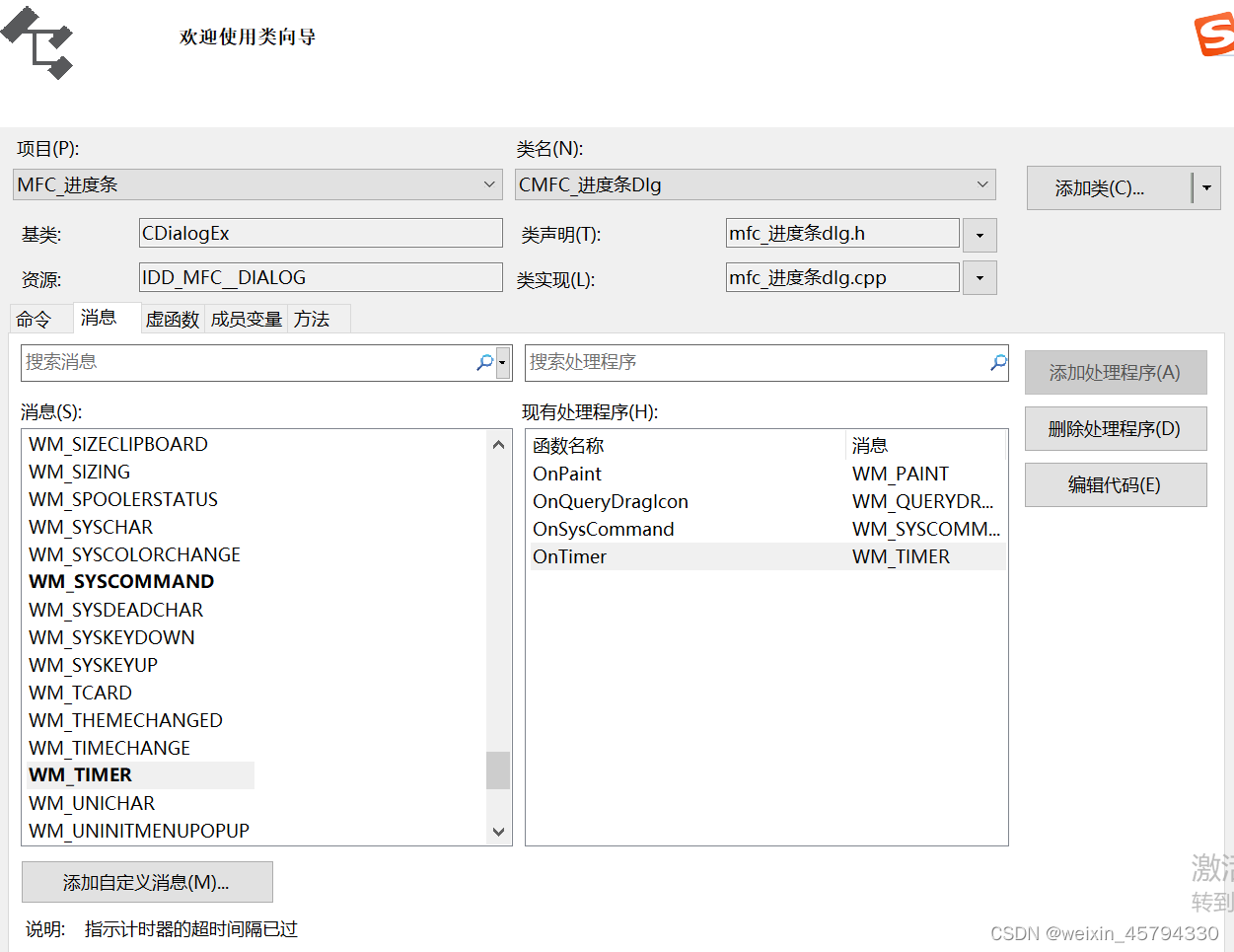

（5）处理主窗口的WM_TIMER消息，在该消息的处理函数中设置进度条的显示进度。代码如下：

void CMFC_进度条Dlg::OnTimer(UINT_PTR nIDEvent)
{
	// TODO:  在此添加消息处理程序代码和/或调用默认值
                       //设置进度条的位置

	if(nIDEvent==1)
	{
	 int nCurPos = m_Progress.GetPos();             //获取进度条的当前位置
	 m_Progress.SetPos(nCurPos + 1);
	 if(m_progress.GetPos()>=100)
		{
			KillTimer(1);
			MessageBox("进程完毕");
		}
	}

	if (nIDEvent == 2)
	{
		int nCurPos1 = m_ProgressOriginal.GetPos();          //获取进度条的当前位置
	    m_ProgressOriginal.SetPos(nCurPos1 + 1);             //设置进度条的位置
		if (m_p.GetPos() >= 100)
		{
			KillTimer(2);
			MessageBox("进程完毕");
		}
	}

	CDialog::OnTimer(nIDEvent);

	//CDialogEx::OnTimer(nIDEvent);

}

(6)在CMFC_进度条Dlg::OnInitDialog()中添加相应的初始化代码，代码如下：

BOOL CMFC_进度条Dlg::OnInitDialog()
{
	CDialogEx::OnInitDialog();

	// 将“关于...”菜单项添加到系统菜单中。

	// IDM_ABOUTBOX 必须在系统命令范围内。
	ASSERT((IDM_ABOUTBOX & 0xFFF0) == IDM_ABOUTBOX);
	ASSERT(IDM_ABOUTBOX < 0xF000);

	CMenu* pSysMenu = GetSystemMenu(FALSE);
	if (pSysMenu != NULL)
	{
		BOOL bNameValid;
		CString strAboutMenu;
		bNameValid = strAboutMenu.LoadString(IDS_ABOUTBOX);
		ASSERT(bNameValid);
		if (!strAboutMenu.IsEmpty())
		{
			pSysMenu->AppendMenu(MF_SEPARATOR);
			pSysMenu->AppendMenu(MF_STRING, IDM_ABOUTBOX, strAboutMenu);
		}
	}

	// 设置此对话框的图标。  当应用程序主窗口不是对话框时，框架将自动
	//  执行此操作
	SetIcon(m_hIcon, TRUE);			// 设置大图标
	SetIcon(m_hIcon, FALSE);		// 设置小图标

	// TODO:  在此添加额外的初始化代码
	m_Progress.SetRange(0, 100);		// 设置进展条范围
	//m_Progress.SetStep(5);
	m_Progress.SetPos(0);

	m_ProgressOriginal.SetRange(0, 100);
	//m_ProgressOriginal.SetStep(5);
	m_ProgressOriginal.SetPos(0);

	SetTimer(1, 1000, NULL);
    SetTimer(2, 1000, NULL);

	return TRUE;  // 除非将焦点设置到控件，否则返回 TRUE
}

4.实例结果

5.示例拓展

根据本实例，读者可以：自绘进度条控件。

6.自定义控件类参考

/
//
// SuperProgressCtrl.h
// Interface file of the CSuperProgressCtrl class
//
//	Modified:
//		01-30-02	JWhite
//					Added the ability to get the dimensions of the bitmap.
//
/

#ifndef __SUPERPROGRESSCTRL_H__
#define __SUPERPROGRESSCTRL_H__

/
// CSuperProgressCtrl window
/

#define SP_FILL_VERT		(1)		// Vertical solid fill
#define SP_FILL_HORZ		(2)		// Horizontal solid fill
#define SP_FILL_VERTGRAD	(3)		// Vertical gradient fill
#define SP_FILL_HORZGRAD	(4)		// Horizontal gradient fill

#define ALLOC_UNIT	100


class CSuperProgressCtrl : public CWnd
{
	// Construction
	public:
		CSuperProgressCtrl();

	// Static members
	public:
		static void	RegisterClass();
	protected:
		static		CString s_Class;

	// Attributes
	public:
		BOOL		Create( CWnd* pParent, int x, int y, HBITMAP hbmArea, UINT nID );

	// Operations
	public:
		COLORREF	GetBackColour() const;								// Gets the current background colour.
		int			GetFillStyle() const;								// Gets the current fill style.
		int			GetHeight() { return m_nHeight; }					// Returns the height of the bitmap.
		int			GetWidth() { return m_nWidth; }						// Returns the width of the bitmap.
		int
