基于51单片机的花样流水灯的仿真设计

一、设计内容

51单片机控制8个LED灯亮灭，实现动态流动效果。

二、设计原理

51单片机为控制核心，选用单片机的P2口（P2口内部有上拉电阻，如果选择P0口需要外接上拉电阻）连接8个LED灯（为防止电流过大烧毁LED或单片机I/O口，必须串联一个限流电阻）。8个LED灯另外一端采用共阳极接法，P2口哪个引脚输出低电平，相对应的LED灯亮；输出高电平，相对应的LED灯灭（共阴极接法控制原理相反）。

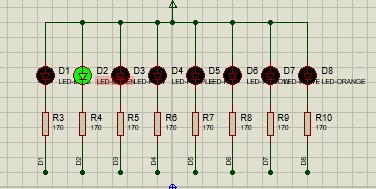

LED流水灯模块（共阳极接法）

程序上可以通过直接赋值或位操作来控制P2端口的LED灯。例如：

1. 直接赋值方式：P2 = 0xfe（点亮第一个LED）
2. 位操作方式：P2^0 = 0（同样点亮第一个LED）

利用移位操作，或者循环移位函数不断改变P2端口每个引脚的输出状态，利用延时函数（for循环或while循环占据CPU运行时间），在人眼视觉暂留效应下，形成连续流动的效果。
