基于51单片机的温度测量监测系统的仿真设计

一、设计要求

采用AT89C52单片机为控制核心，DS18B20作为温度传感器，LCD1602为显示器件，实现基于51单片机的温度测量监测系统的仿真设计。

二、设计内容

AT89C52单片机控制DS18B20采集温度，测量值用LCD1602显示；设定温度的上下限范围，上下限值在LCD1602上显示并且可以通过按键进行修改；当测量值超过温度上下限范围时触发报警。

三、设计方案

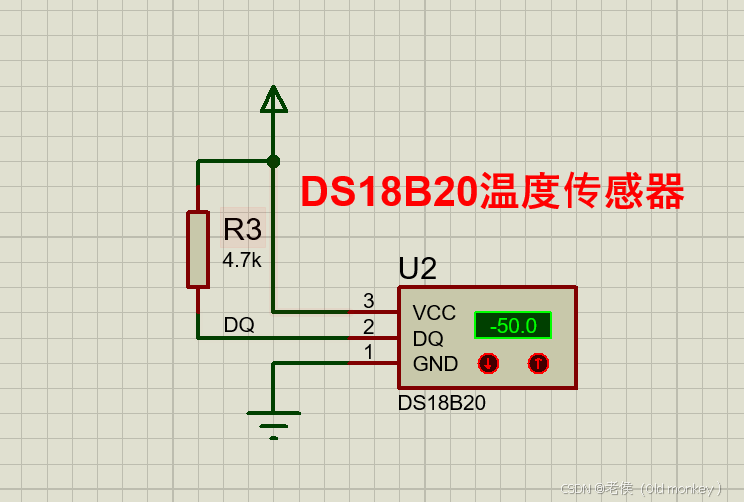

DS18B20温度采集测量模块：AT89C52单片机的P3^7引脚连接DS18B20的DQ引脚（即数字信号输入输出引脚），DQ引脚需要外接一个约4.7KΩ的上拉电阻，当总线空闲时为高电平。此外，DS18B20的VCC引脚接5V、GND引脚接地。如下图所示：

 关于DS18B20的相关知识，我在之前的文章介绍过，在此就不赘述了，可以访问下方链接:

 https://blog.youkuaiyun.com/weixin_45755708/article/details/142387374?fromshare=blogdetail&sharetype=blogdetail&sharerId=142387374&sharerefer=PC&sharesource=weixin_45755708&sharefrom=from_linkhttps://blog.youkuaiyun.com/weixin_45755708/article/details/142387374?fromshare=blogdetail&sharetype=blogdetail&sharerId=142387374&sharerefer=PC&sharesource=weixin_45755708&sharefrom=from_link

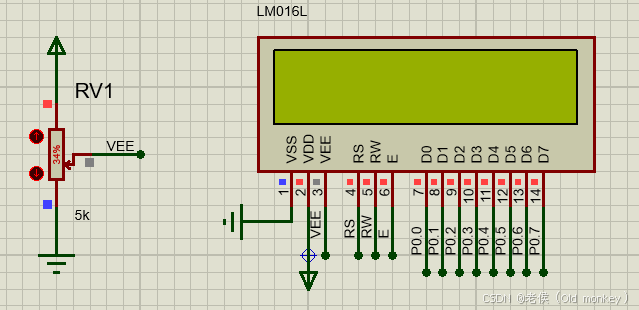

LCD1602显示模块：在Proteus中选中LM016L元器件，用AT89C52单片机P0端口连接LM016L元件的D7~D0控制数据的输入输出；用AT89C52单片机P2^5、P2^6、P2^7引脚分别连接LM016L元件的RW、RS、E引脚控制读/写选择、数据/指令选择、使能信号。此外，LM016L元件的VSS引脚接地、VDD引脚接+5V、VEE引脚连接接可调滑动电阻用于调节对比度。如下图所示：

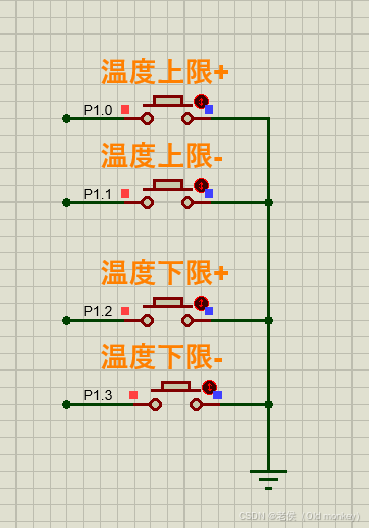

温度上下限按键修改模块：AT89C52单片机P1端口的P1^0、P1^1、P1^2、P1^3引脚控制4个独立按键修改上下限值。如下图所示：

温度报警模块：AT89C52单片机的P2^0引脚控制LED指示灯，P1^5引脚控制蜂鸣器。如下图所示：

四、设计仿真

仿真环境：Proteus 8 Professional

功能描述：1.DS18B20采集、测量温度，并在LCD1602的第二行显示；2.温度上下限的值在LCD1602的第一行显示，上下限可以通过按键进行修改；3.当测量值超过温度上下限范围时，报警指示灯亮、蜂鸣器报警。
