基于51单片机的DS1302可调电子时钟的仿真设计

一、设计要求

采用AT89C52单片机为控制核心，DS1302作为日历时钟芯片，实现基于51单片机的可调电子时钟的仿真设计。

二、设计内容

AT89C52单片机对DS1302时钟芯片写入初始化时间信息（包括年、月、日、星期、时、分、秒）。并启动时钟计时，此后AT89C52单片机不断从DS1302中读取时间信息、并在LCD1602上显示。此外，AT89C52单片机还可以通过矩阵按键修改时间信息实现日历时钟可调的功能。

三、设计方案

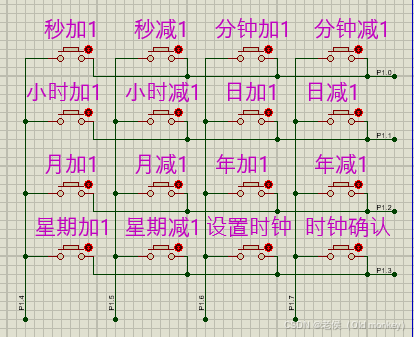

矩阵键盘模块：AT89C52单片机P1端口的P1^0、P1^1、P1^2、P1^3引脚控制矩阵键盘的行选，P1^4、P1^5、P1^6、P1^7引脚控制矩阵键盘的列选，这样仅用8个引脚就能控制一个4X4的矩阵键盘。如下图所示：

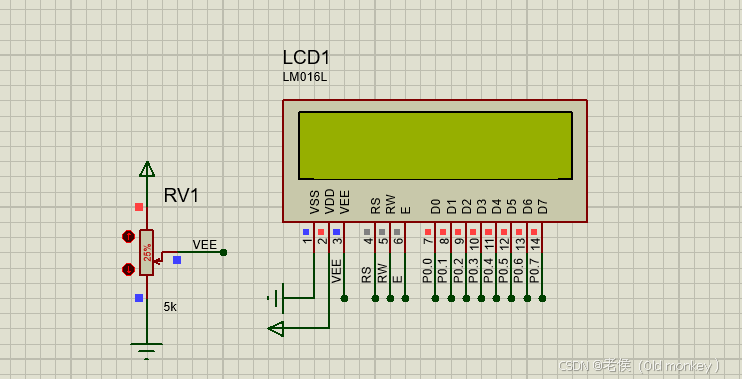

LCD1602显示模块：在Proteus中选中LM016L元器件，用AT89C52单片机P0端口连接LM016L元件的D7~D0，控制数据的输入输出；用AT89C52单片机P2^5、P2^6、P2^7引脚分别连接LM016L元件的RW、RS、E引脚，控制读/写选择、数据/指令选择、使能信号。此外，LM016L元件的VSS引脚接地、VDD引脚接+5V、VEE引脚连接接可调滑动电阻用于调节对比度。如下图所示：

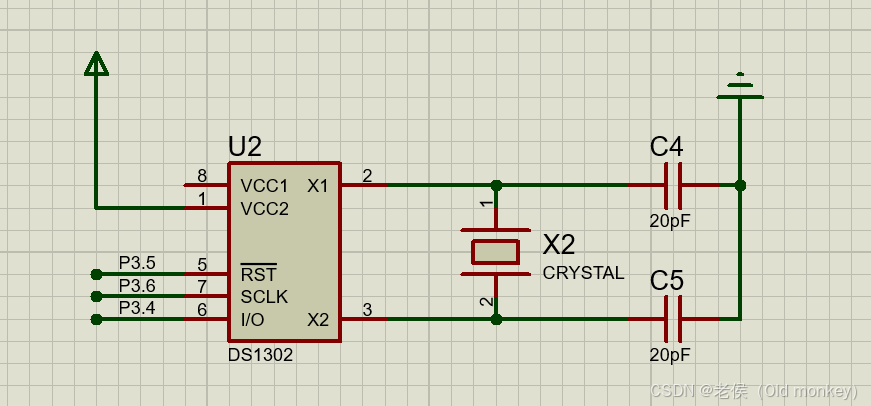

DS1302日历时钟模块：AT89C52单片机的P3^4、P3^5、P3^6引脚分别连接DS1302元件的I/O、RST、SCLK引脚控制数据的输入输出、芯片复位、串行时钟输入。此外，DS1302元件的主电源引脚VCC2接+5V电源、X1、X2引脚外接32.768KHz的晶振和20pF的补偿电容。如下图所示：



四、设计仿真

功能描述：1.LCD1602显示时间信息（年、月、日、星期、时、分、秒，星期以英文缩写显示）；2.通过4*4矩阵键盘可以修改时间信息，方法如下：修改时间需要先按下设置时钟按键，才能修改相关信息，修改完成后需要按下时钟确认按键。

注：相比较在Protues软件中仿真本次设计来说，用51单片机开发板的仿真效果可能相对较好，所以演示视频选择用开发板仿真。

演示视频如下：

DS1302可调电子时钟

关于本设计的具体Keil工程和Proteus电路图可访问下方连接
