基于51单片机的LCD12864汉字显示的仿真设计

一、设计要求

采用AT89C52单片机为控制核心，AMPIRE128X64为显示器件，实现基于51单片机的LCD12864汉字显示的仿真设计。

二、设计内容

AT89C52单片机控制AMPIRE128X64显示一段汉字内容，汉字内容节选自名著《钢铁是怎样炼成的》。

三、设计方案

建立字库

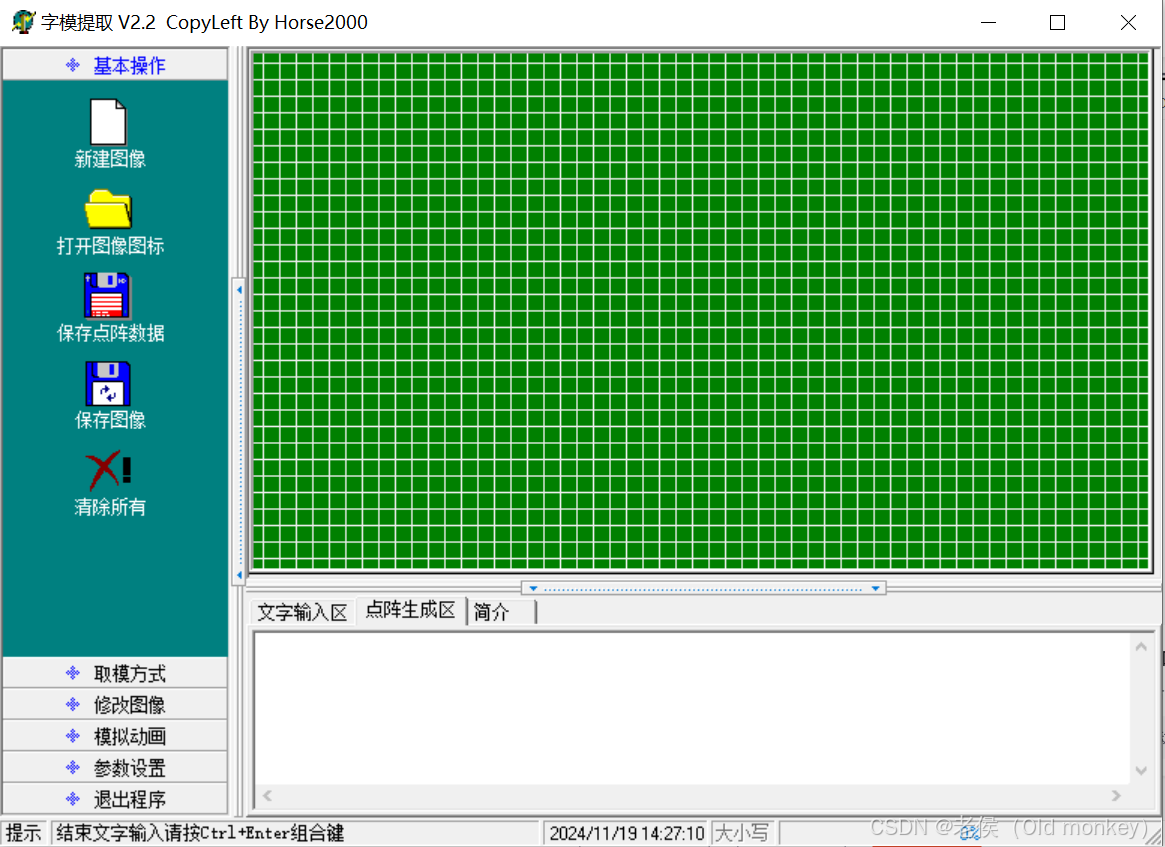

AMPIRE128X64显示器不带字库，需要用户通过取模软件、根据需要建立汉字库。本设计使用的取模软件如下图所示：

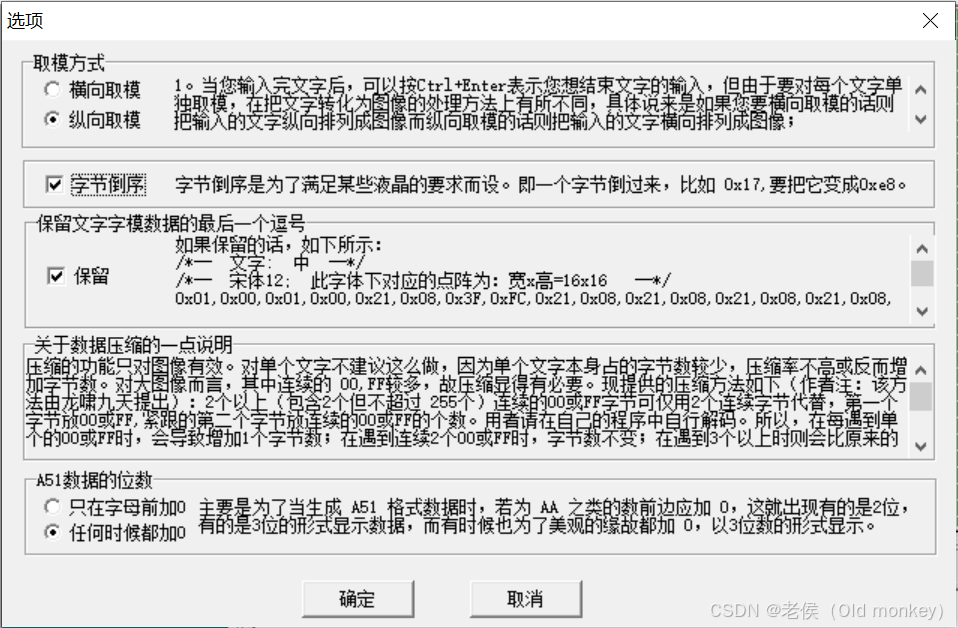

在用软件取字模前进入参数设置，设置文字的字体、字形和大小（可根据自身需要）。重要的是参数设置中其他选项的配置：纵向取模、字节倒序，如下图所示：

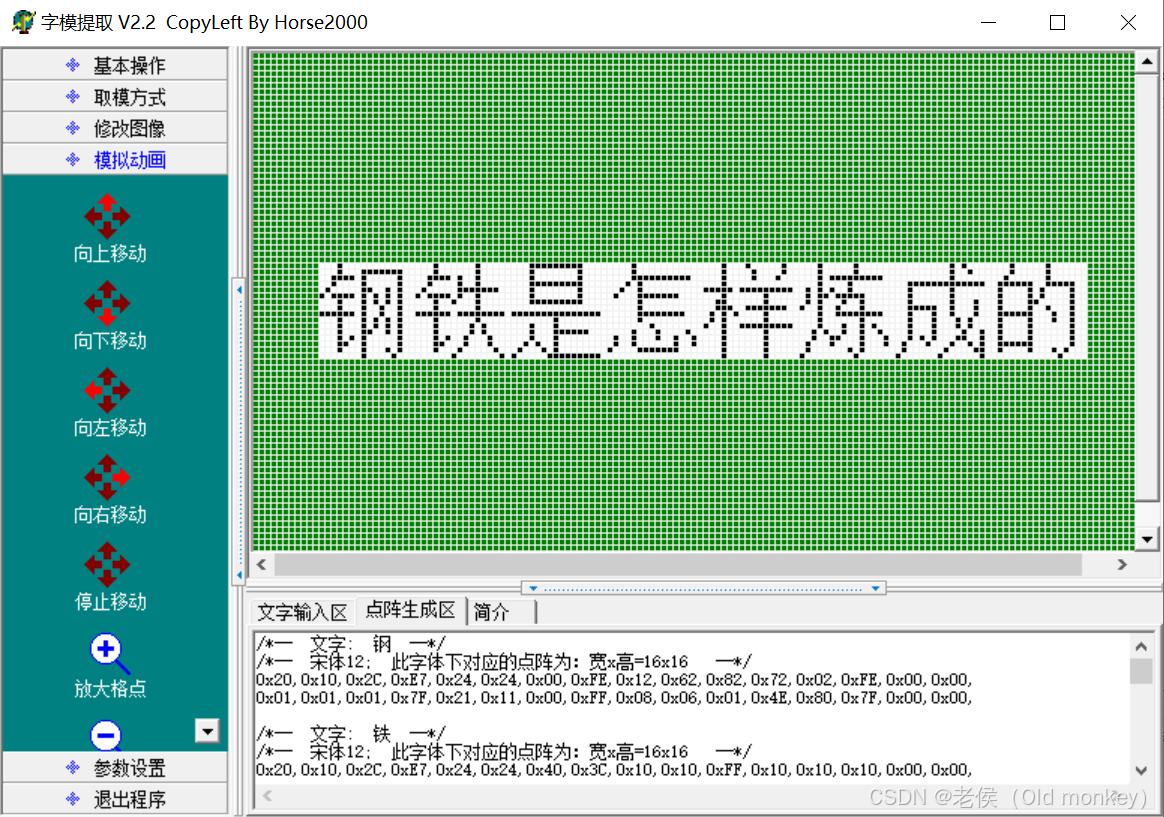

参数配置好后，可在文字输入区输入相关汉字，按C51格式生成相关点阵（即每个汉字对应32个16进制数据）。如下图所示：

 AMPIRE128X64显示模块

AT89C52单片机P0口连接AMPIRE128X64元件的DB7~DB0引脚，控制数据的输入输出；AT89C52单片机P2^5、P2^6、P2^7引脚分别连接AMPIRE128X64元件的RW、RS、E引脚，控制读/写选择、数据/指令选择、使能信号；AT89C52单片机P3^2、P3^3引脚分别连接AMPIRE128X64元件的CS1、CS2引脚，控制左、右屏幕的选择，低电平有效；

四、设计仿真

仿真环境：Proteus 8 Professional

演示视频如下：

基于51单片机的LCD12864显示汉字的仿真设计

关于本设计的具体Keil工程和Proteus电路图可访问下方连接
