基于AT89C52的IC卡存储器的仿真设计

一、设计要求

采用AT89C52单片机为控制核心、24C02作为存储器芯片，实现基于AT89C52的IC卡存储器的仿真设计。

二、设计内容

AT89C52单片机对24C02存储器实现4位数据的写入和读出。输入模块采用矩阵式键盘，显示模块采用4位8段LED数码管。矩阵式键盘为12个按键其中包括10个数字按键（0~9）、1个写入数据按键，1个读出数据按键。数据写入前、写入时，1位数码管实时显示数字值；读出时，4位LED同时显示4位数字值。

三、设计方案

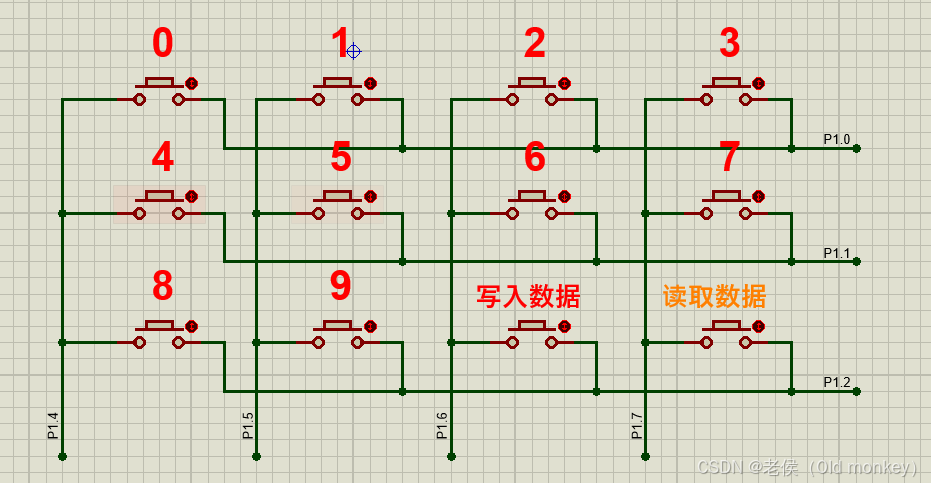

矩阵键盘模块：用AT89C52单片机的P1端口的P1^0、P1^1、P1^2控制矩阵键盘的行选、P1^4、P1^5、P1^6、P1^7控制矩阵键盘的列选。这样仅用7个引脚，就能控制12个按键。如下图所示：

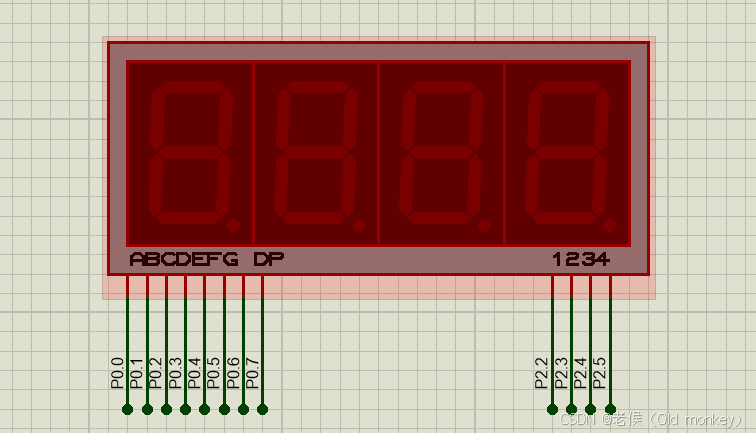

数码管显示模块：用AT89C52单片机的P0端口控制数码管的段选、P2端口的P2^2、P2^3、P2^4、P2^5引脚控制数码管的位选。如下图所示：

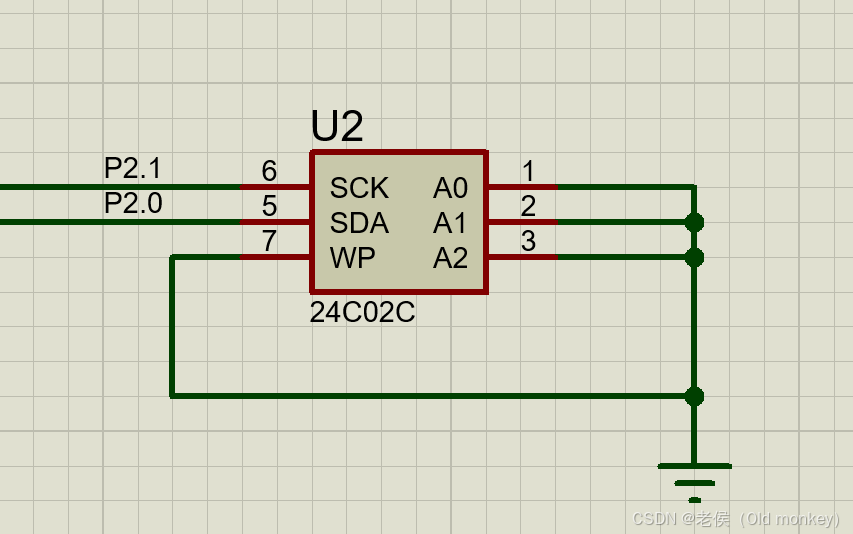

24C02存储器模块：用AT89C52单片机P2端口的P2^0、P2^1引脚连接24C02的SDA、SCL，以软件模拟I2C总线协议与24C02建立通信。24C02的WP引脚接地，此时可以控制AT89C52对24C02进行读写操作。24C02的A2、A1、A0的引脚接地，此时24C02的器件地址为1010000。如下图所示：

注：关于24C02存储器以及I2C通信的相关知识，在我以前的文章中提到过，在此就不赘述了，可访问下方链接浏览。

51单片机——I2C总线存储器24C02的应用_51单片机 i2c-优快云博客

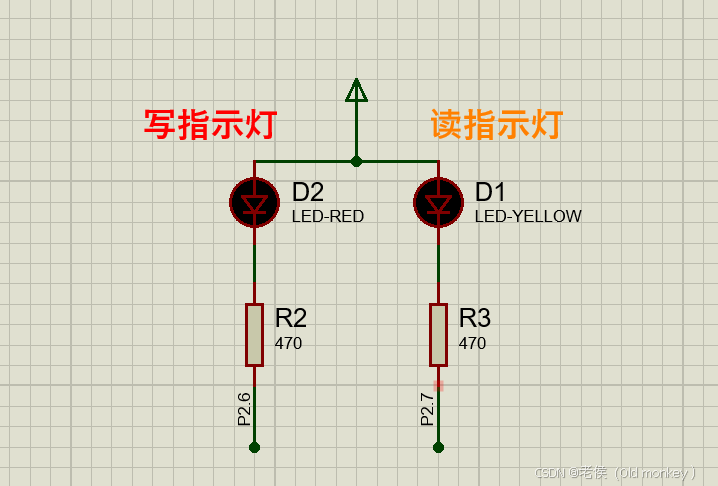

指示灯模块：用AT89C52单片机P2端口的P2^6、P2^7引脚控制写指示灯和读指示灯的亮灭。如下图所示：

四、设计仿真

仿真环境：Proteus 8 Professional

功能描述：AT89C52单片机对24C02存储器实现4位数据的写入和读出（数据值掉电给不丢失）。AT89C52单片机对24C02存储器写入时，写指示灯闪烁1次，同时1位数码管显示实时数据值；AT89C52单片机从24C02存储器读出时，读指示灯闪烁1次，同时4位LED数码管显示4位数据值；

演示视频如下：

基于AT89C52的IC卡存储器的仿真设计
