图层中

在DXF文件格式中，组码60（Group Code 60）的含义与图层（LAYER）的冻结状态相关。它用于表示该图层是否被冻结（即是否在视图中可见）。

---

组码60的定义

• 组码：60
• 对应实体：LAYER（图层记录）
• 数据类型：整数（Integer）
• 用途：表示图层的冻结状态（是否隐藏）。

---

数值含义

• 0：图层未冻结（可见，正常显示）。
• 1：图层冻结（不可见，不会被渲染或打印）。

---

示例

在DXF文件中，一个图层的定义可能如下：

0
LAYER
5
2A
100
AcDbSymbolTableRecord
100
AcDbLayerTableRecord
2
MyLayer
70
0
60
1
62
7

• 2：图层名称为 MyLayer。
• 60：值为 1，表示该图层被冻结（不可见）。
• 62：颜色代码为 7（白色）。
• 70：图层状态标志位（如是否被锁定等）。

---

关键点

1. 图层冻结 vs 图层关闭：

   • 冻结图层（60=1）：图层完全不可见，且不会参与图形重新生成（性能更优）。
   • 关闭图层（62=0）：图层不可见，但仍会参与图形重新生成（颜色为0时不可见）。

2. 与其他组码的区别：

   • 组码62：图层颜色（若颜色值为0，则图层不可见，但未冻结）。
   • 组码70：图层标志位（如是否被锁定、是否为默认图层等）。

3. 作用范围：

   • 仅适用于 LAYER 记录，不直接作用于图形实体（如 LINE、CIRCLE 等）。

---

• 组码60 是DXF文件中用于控制图层冻结状态的关键字段，值为 0（可见）或 1（冻结不可见）。
• 冻结图层会彻底隐藏其内容，并优化图形性能。
• 在编程处理DXF文件时，需通过图层对象的API或直接操作组码60的值来控制图层可见性。

entity中

POINT
  5
DE
330
18
100
AcDbEntity
  8
0
 60
     1
100
AcDbPoint
 10
0.0
 20
0.0
 30
0.0
1001

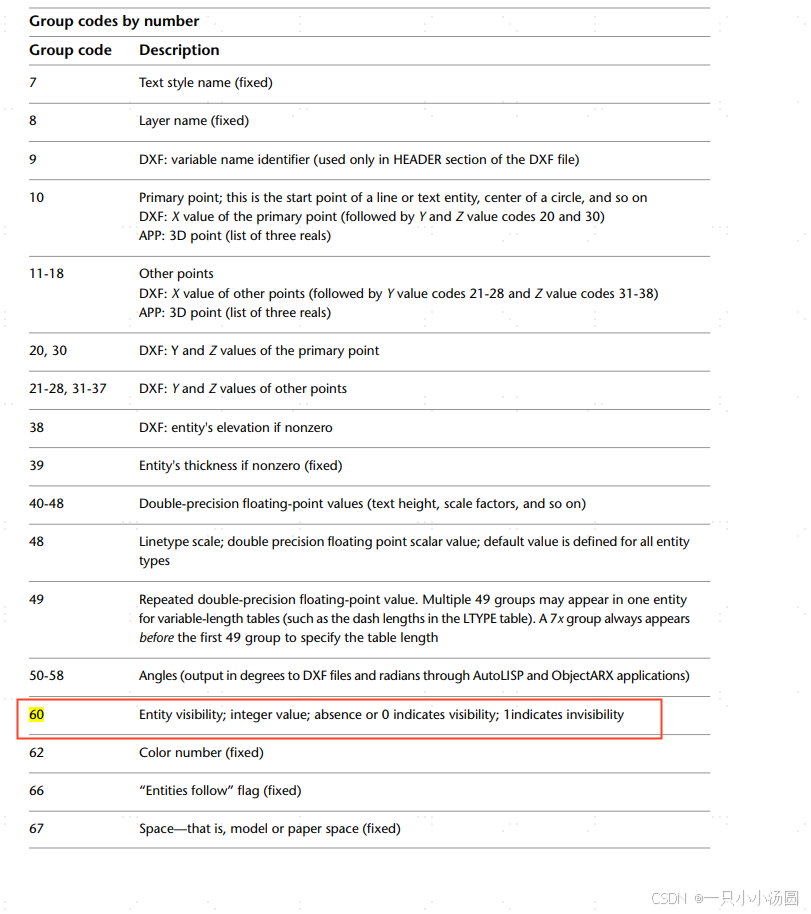

代表：实体可见性;整数值;不存在或 0 表示可见性;1 表示不可见
