本文介绍如何使用SpyGlass GUI分析和调试RTL代码中的违规行为。通过具体实验步骤，了解如何运行目标、查看违规报告及修复方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在本练习中，我们将分析lint目标运行期间产生的违规。我们可以在SpyGlass GUI中使用各种调试工具来理解违规，在RTL代码中调试其根本原因，并查看如何在SpyGlass环境本身中修复这些违规。对于本实验，每次更改RTL或者.prj文件都需要重新运行目标以验证结果。实验流程按照Analyze Result选项卡中Run Goal框中显示的顺序进行。

通过下面命令进入GUI界面：

spyglass –project wb_subsystem.prj &

在没有**-batch时候，SpyGlass默认打开GUI界面。之前设置的current_goal会自动加载执行。同时在运行Goal**同时会生成多个报告，不同报告提供不同信息，可在Report》More Report下查看。

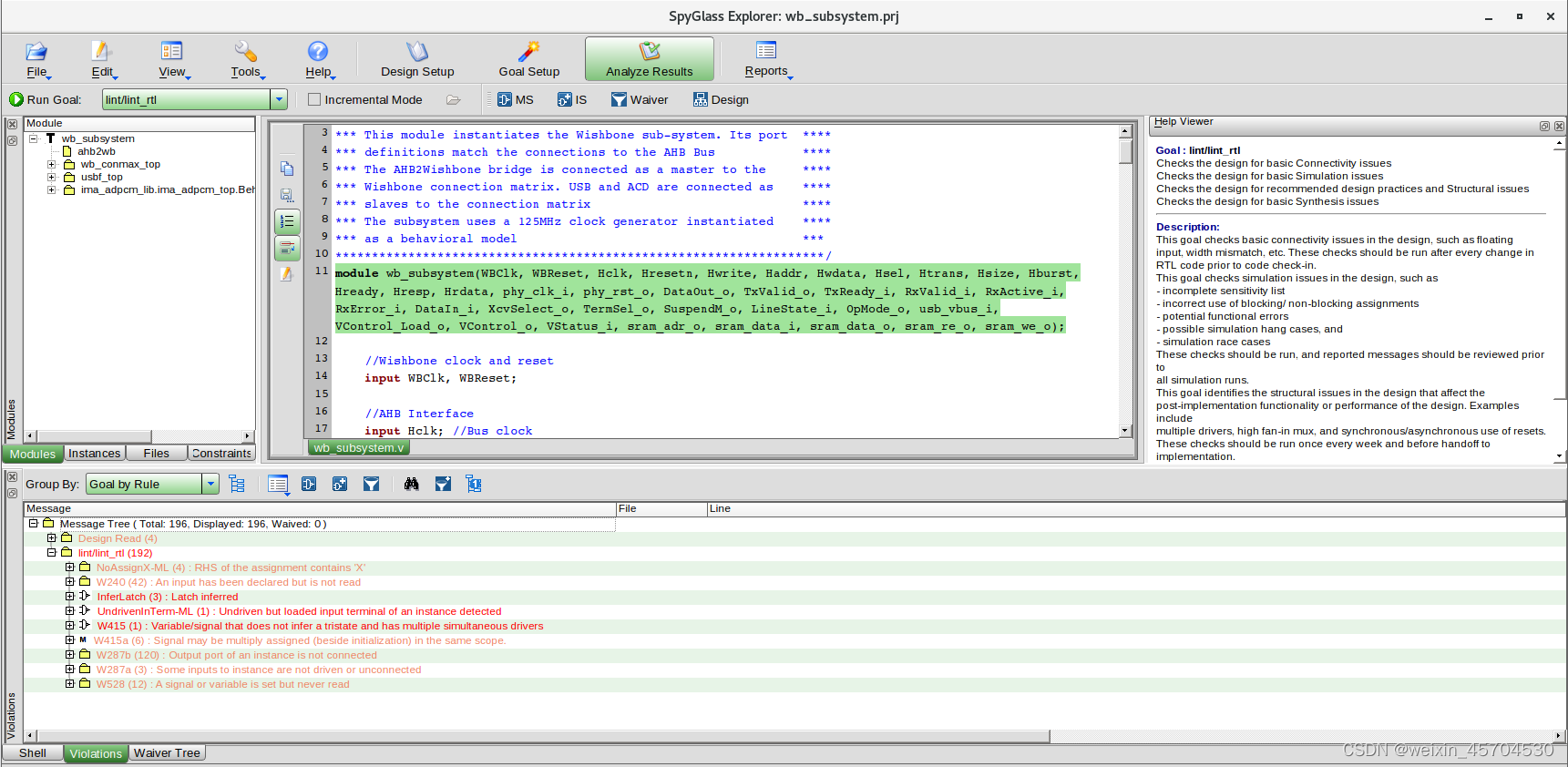

在GUI底部的Violations可查看违规信息。在显示出违规信息后，点击违规信息窗口顶部的Group By，然后选择Goal by Rule。此字段确定批处理运行中的违规在消息树中的排序方式。本实验中违规信息显示如下：

在这里插入图片描述
